导线连接、绝缘恢复

实训项目五导线的连接和绝缘恢复一、实训目的l、掌握使用电工常用工具剥削导线的方法2、掌握单股铜芯导线的直接连接的方法3、掌握单股铜芯导线的“T”字形分支连接的方法4、掌握单股铜芯导线弯制羊眼圈的方法5、掌握7股铜芯导线的直接连接的方法二、设备与器材1、电工常用工具一套2、2.5mm2铝塑导线若干3、25mm2铝塑导线若干三、导线线头绝缘层的剖削电工必须学会用电工刀或钢丝钳来剖削导线绝缘层。

1、塑料硬线绝缘层的剖削1)用剥线钳剖削芯线截面为4mm2及以下的塑料硬线，一般用剥线钳进行剖削，剖削方法如下：用左手捏住导线，根据线头所需长度用剥线钳相应钳口切割绝缘层。

2)用电工刀剖削芯线截面大于4mm2的塑料硬线，可用电工刀来剖削绝缘层，方法如图5-1所示。

图5-1 用电工刀剖削塑料硬导线绝缘层a）电工刀以45o角倾斜切入 b）电工刀以25o角倾斜切入c）翻下绝缘层①根据所需的长度用电工刀以45o角倾斜切入塑料绝缘层，如图5-la所示。

②接着刀面与芯线保持25o角左右，用力向线端推削，不可切入芯线，削去上面一层塑料绝缘，如图5-1b所示。

③将下面塑料绝缘层向后扳翻，如图5-lc所示，最后用电工刀齐根切去。

2、塑料软线绝缘层的剖削塑料软线绝缘层只能用剥线钳或钢丝钳剥削，不可用电工刀剖削，用钢丝钳剖削绝缘层的方法如下（如图5-2所示）：图5-2 钢丝钳剖削塑料软线绝缘层a）钳头刀口轻切绝缘层 b）把端部绝缘层剥离芯线1) 用左手拇、食两指先捏住线头，按连接所需长度，用钳头刀口轻切绝缘层，如图5-2a 所示。

刀口轻切时不可用力过大，只要切破绝缘层即可。

因软线每股芯线较细，极易被切断。

2) 接着应迅速移动握位，从柄部移至头部，在移动过程中不可松动已切破绝缘层的钳头。

同时，左手食指应绕上一圈导线，然后握拳捏导线，再两手反向同时用力，右手抽左手勒，即可把端部绝缘层剥离芯线，如图5-2b所示。

剥离绝缘层时右手用力要大于左手。

项目六 室内照明的安装与维修任务二 导线连接及绝缘恢复一、任务目的1．掌握常用导线的连接方法。

2．掌握绝缘的剥削及恢复方法。

二、任务器材尖嘴钳、螺钉旋具、钢丝钳、断线钳、剥线钳、电工刀、单股铜芯线、7芯铝绞线、黑胶布、单芯和多股导线若干等。

三、任务内容1．铜芯（铝芯）导线的连接 当导线不够长或要分接支路时，就要进行导线与导线的连接。

常用导线的线芯有单股、7股和11股等多种，连接方法随芯线的股数不同而异。

（1）单股铜芯线的直线连接1）绝缘剖削长度为芯线直径的70倍左右，去掉氧化层。

2）把两线头的芯线成ⅹ形相交，互相绞接2~3圈，如图6—9（a ）所示 3）然后扳直两线头，如图6—9（b ）所示。

4） 将每个线头在芯线上紧贴并缠绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端，如图6—9（c ）所示。

（2）单股铜芯线的分支连接1）将分支芯线的线头与干线芯线十字相交，使支路芯线根部留出约3~5mm ，然后按顺时针方向缠绕支路芯线。

缠绕6~8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端，如图6—10（a ）所示。

2）较小截面积芯线可按如图6—10（b ）所示方法环绕成结状，然后再把支路芯线线头抽紧扳直，紧密地缠绕6~8圈，剪去多余芯线，钳平切口毛刺。

（3）7股铜芯导线的直线连接图6—9 单股铜芯线的直线连接( a )( b)( c )图6—10 单股铜芯线的分支连接1）绝缘剖削长度应为导线直径的21倍左右。

2）先把剖去绝缘层的芯线散开并拉直，把靠近根部的1/3线段的芯线绞紧，然后把余下的2/3芯线头，按图6—11（a ）所示方法分散成伞形，并把每根芯线拉直。

3）把两个伞形芯线线头隔根对叉，并拉平两端芯线，如图6—11（b ）所示。

4）把一端7股芯线按2、2、3根分成三组，接着把第一组2根芯线扳起，垂直于芯线，并按顺序时针方向缠绕，如图6—11（c ）所示。

5）缠绕2圈后，余下的芯线向右扳直，再把下边第二组的2根芯线向上扳直，也按顺序时针方向紧紧压着2根扳直的芯线，如图6—11（d ）所示。

任务2 常用电工工具的使用及导线的剖削、连接、绝缘恢复2、掌握导线剖削、连接、绝缘恢复等加工方法在很多场合比如照明线路的安装过程中经常需要剖削导线、制作连接圈、连接导线等操作，本次任务学习利用常用电工工具完成导线加工处理。

表1-13是为完成本次任务需要准备的器材。

表1-13训练准备内容1、常用电工工具在线路安装维修过程中我们经常需要使用钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀等工具，这些工具的使用方法及注意事项见表1-14所示。

表1-14常用电工工具的使用说明钢丝钳刀口剪断导线 钳口弯绞导线齿口紧固螺母 铡口铡切钢丝注意事项：4）钳头不可代替锤子作为敲打工具。

尖 嘴 钳使用说明：物体不可过大，用力勿过猛。

断 线 钳使用说明：电线、金属丝及导线电缆。

剥 线 钳使用说明：电工刀使用说明：导线在连接时需要剥削绝缘层，根据不同类型导线选择合适的工具进行加工处理，具体方法见表1-15。

表1-15导线绝缘层的剥削塑料硬线剥削芯线截面积大于4 mm2的塑料导线，可用电工刀来剖削绝缘层。

①电工刀以45º角切入塑料层②电工刀与线芯保持25º角左右，用力向线端推削，注意不要割伤芯线③削去上面一层塑料绝缘层④将下面塑料绝缘层向后扳翻，最后用电工刀齐根切去芯线截面积≤4mm2及其以下的塑料硬线，一般可用钢丝钳进行剖削。

①用钢丝钳切入绝缘层，不能伤及线芯②右手握住钳头，向外拉剥去绝缘层料线①根据电线粗细选择合适的钳口②右手压下钳把，剥掉绝缘层塑料护套线剥①根据长度横向划一深痕，但不能损②找准芯线中间缝隙，划破保护套层伤芯线绝缘层③向后扳翻护套，用刀齐根切去④在距离护套层10mm处，用电工刀以剖削塑料硬线绝缘层方法去除芯线绝缘层。

花线剥削①电工刀切割棉纱织物保护层一圈后拉去②在距离棉纱纺织物保护层末端10mm处用钢丝钳剥削橡在导线剥削时切勿伤及芯线或出现断股的现象3、制作连接圈在导线与电器元件连接的时候，往往需要制作连接圈，以加大连接的牢固度。

导线连接与绝缘恢复教案一、教学目标：1.了解导线连接和绝缘恢复的基本概念；2.掌握导线连接和绝缘恢复的方法和技巧；3.培养学生的动手实践能力和安全意识。

二、教学重点：1.导线连接的方法和技巧；2.绝缘恢复的方法和技巧。

三、教学难点：导线连接和绝缘恢复的实际操作技巧。

四、教学过程：1.导线连接的方法和技巧：（1）讲解导线连接的基本概念和要求；（2）介绍导线连接的常用方法：扎线、焊接和压接；（3）示范扎线的操作步骤和注意事项；（4）让学生进行扎线操作练习；（5）示范焊接的操作步骤和注意事项；（6）让学生进行焊接操作练习；（7）示范压接的操作步骤和注意事项；（8）让学生进行压接操作练习。

2.绝缘恢复的方法和技巧：（1）讲解绝缘恢复的基本概念和要求；（2）介绍绝缘恢复的常用方法：绝缘胶带、绝缘套管和热缩套管；（3）示范使用绝缘胶带进行绝缘恢复的操作步骤和注意事项；（4）让学生进行使用绝缘胶带进行绝缘恢复的操作练习；（5）示范使用绝缘套管进行绝缘恢复的操作步骤和注意事项；（6）让学生进行使用绝缘套管进行绝缘恢复的操作练习；（7）示范使用热缩套管进行绝缘恢复的操作步骤和注意事项；（8）让学生进行使用热缩套管进行绝缘恢复的操作练习。

五、教学评价：1.观察学生的操作动作是否规范；2.观察学生的操作是否熟练；3.与学生进行讨论和交流，了解他们对导线连接和绝缘恢复的理解。

六、教学资源：1.导线、焊接设备、压接工具；2.绝缘胶带、绝缘套管、热缩套管。

七、教学延伸：1.在实际工作中，学会根据具体情况选择最合适的导线连接和绝缘恢复方法；2.学会使用测试仪器对导线连接和绝缘恢复后的电路进行测试和检测，确保其安全可靠。

八、教学安全提示：1.在进行导线连接和绝缘恢复操作时，要注意用绝缘手套和安全眼镜保护好自己的手和眼睛；2.如果需要进行焊接操作，要确保操作地点通风良好，以防止有害气体对身体造成危害；3.在使用绝缘胶带、绝缘套管和热缩套管时，要确保它们的质量好，能够起到良好的绝缘效果；4.在进行导线连接和绝缘恢复操作时，要认真仔细，避免疏忽和马虎。

导线的连接及绝缘层的恢复一）、电工工具的使用定义：是指一般电工专业都要运用的工具。

分类：验电器、螺钉旋具、钢丝钳、尖嘴钳、断线钳、剥线钳、电工刀、活动扳手等。

图11、验电器（1）作用：检测导线和电气设备是否带电。

（2）分类：低压验电器、高压验电器低压验电器（又名测电笔）1）分类：笔式、螺钉刀式2）结构：氖泡、电阻、弹簧、笔身、笔体3）测试范围：60～500V4）使用方法：把笔握妥，以手指触及笔尾金属体，使氖泡小窗背光朝自己，只要带电体与大地之间的电位差超过60V，氖泡就发光。

5）安全知识：A、使用前应在已知带电体上测试，证明是否良好。

B、使用时，应使验电器逐渐靠近被测物体，直到氖泡发亮，只有在氖泡不发亮时，人体才能与被测体接触。

C、测试时，手不能触击笔体的金属部位。

6）作用：A、区别电压高低：根据氖泡发光强弱来判断。

B、区别相线零线：发光的为相线，零线不发光（正常情况）C、区别直流电、交流电：氖泡两个极同时发光的是交流电，只有一个发光的是直流电。

D、区别直流电正、负极：发光的一极为负极。

E、识别相线碰壳：碰击电机、变压器外壳，如果发光，说明该设备相线有碰壳现象。

高压验电器（又称高压测电器）（1）结构：金属钩、氖管、氖管窗、固紧螺钉、护环、握柄。

（2）使用方法：用手握住验电器的绝缘部位。

（3）安全事项：室外使用，必须在气候条件良好的情况下使用，在雨、雪、雾及湿度较大的天气中不宜使用。

测试时，必须带上绝缘手套，必须有人监护。

测试时防止发生短路事故。

人与带电体保持足够安全距离，10KV以上高压安全距离为0.7m以上2、螺钉旋具（又名起子）（1）定义：紧固或拆卸螺钉的工具。

（2）式样、规格：A、一字形：常用规格有50 mm、100mm、150mm、200mm。

必备的是50mm、150mm两种。

B、十字形：适用螺钉直径为2～2.5mm。

适用螺钉直径为3～5mm。

适用螺钉直径为6～8mm。

适用螺钉直径为10～12mm。

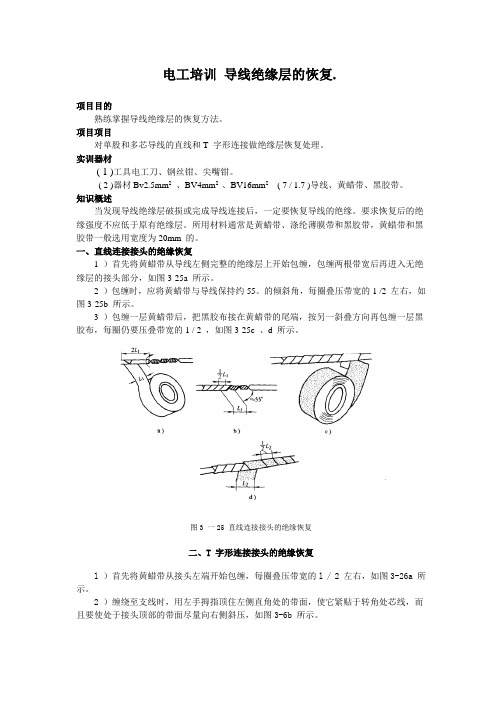

电工培训导线绝缘层的恢复.项目目的熟练掌握导线绝缘层的恢复方法。

项目项目对单股和多芯导线的直线和T 字形连接做绝缘层恢复处理。

实训器材( 1 )工具电工刀、钢丝钳、尖嘴钳。

( 2 )器材Bv2.5mm2、BV4mm2 、BV16mm2( 7 / 1.7 )导线、黄蜡带、黑胶带。

知识概述当发现导线绝缘层破损或完成导线连接后，一定要恢复导线的绝缘。

要求恢复后的绝缘强度不应低于原有绝缘层。

所用材料通常是黄蜡带、涤纶薄膜带和黑胶带，黄蜡带和黑胶带一般选用宽度为20mm 的。

一、直线连接接头的绝缘恢复1 ）首先将黄蜡带从导线左侧完整的绝缘层上开始包缠，包缠两根带宽后再进入无绝缘层的接头部分，如图3-25a 所示。

2 ）包缠时，应将黄蜡带与导线保持约55。

的倾斜角，每圈叠压带宽的1 /2 左右，如图3-25b 所示。

3 ）包缠一层黄蜡带后，把黑胶布接在黄蜡带的尾端，按另一斜叠方向再包缠一层黑胶布，每圈仍要压叠带宽的1 / 2 ，如图3-25c 、d 所示。

图3 一25 直线连接接头的绝缘恢复二、T 字形连接接头的绝缘恢复l ）首先将黄蜡带从接头左端开始包缠，每圈叠压带宽的l / 2 左右，如图3-26a 所示。

2 ）缠绕至支线时，用左手拇指顶住左侧直角处的带面，使它紧贴于转角处芯线，而且要使处于接头顶部的带面尽量向右侧斜压，如图3-6b 所示。

3 ）当围绕到右侧转角处时，用手指顶住右侧直角处带面，将带面在干线顶部向左侧斜压，使其与被压在下边的带面呈X 状交叉，然后把带再回绕到左侧转角处，如图3-6c 所不。

4 ）使黄蜡带从接头交叉处开始在支线上向下包缠，并使黄蜡带向右侧倾斜，如图3-26d 所示。

5 ）在支线上绕至绝缘层上约两个带宽时，黄蜡带折回向上包缠，并使黄蜡带向左侧倾斜，绕至接头交叉处，使黄蜡带围绕过干线顶部，然后开始在干线右侧芯线上进行包缠。

如图3-26e 所示。

6 ）包缠至干线右端的完好绝缘层后，再接上黑胶带，按上述方法包缠一层即可，如图3-26f 所示。

电工培训实训指导书导线的连接与绝缘的恢复白山职业技术学校培训处2013-06-25实训室规则1.进入实习基地后按指定的实验台就位，未经许可，不得擅自挪换仪器设备。

2.要爱护仪器设备及其它公物，凡违反操作规程，不听从教师指导而损坏者，按规定赔偿。

3.未经指导教师许可，不得做规定以外的实验项目。

4.要保持实习室的整洁和安静，不准大声喧哗，不准随地吐痰，不准乱丢纸屑及杂物。

5. 必须严格按设备操作书的要求去使用设备，注意人身及设备安全，不要盲目操作。

一、导线绝缘层的剖削实训目的熟练掌握常用剖削导线绝缘层的方法。

实训项目使用钢丝钳或电工刀，针对几种常用导线，采取相应的方法剖削绝缘层。

实训器材(1)工具钢丝钳、电工刀、剥线钳。

(2)器材BV2.5mm2，BV6mm2，单股导线，BLV2 .5mm2，护套线，BLX2 .5mm2，橡皮绝缘导线，R1.0mm2双绞线。

知识概述一、常用导线绝缘层的剖削工具1 ．电工刀电工刀主要用于剖削导线的绝缘外层，切割木台缺口和削制木桦等。

其外形如图3 - 9所示。

在使用电工刀进行剖削作业时，应将刀口朝外，剖削导线绝缘时，应使刀面与导线成较小的锐角，以防损伤导线；电工刀使用时应注意避免伤手；使用完毕后，应立即将刀身折进刀柄；因为电工刀刀柄是无绝缘保护的，所以，绝不能在带电导线或电气设备上使用，以免触电。

2 ．剥线钳剥线钳是用于剥除较小直径导线、电缆的绝缘层的专用工具，它的手柄是绝缘的，绝缘性能为500V 。

其外形如图3-10所示。

图3-9电工刀图3-10 剥线钳剥线钳的使用方法十分简便，确定要剥削的绝缘长度后，即可把导线放人相应的切口中（直径0.5-3mm )，用手将钳柄握紧，导线的绝缘层即被拉断后自动弹出。

二、导线绝缘层的剖削l ）对于截面积不大于4mm2的塑料硬线绝缘层的剖削，人们一般用钢丝钳进行，剖削的方法和步骤如下：①根据所需线头长度用钢丝钳刀口切割绝缘层，注意用力适度，不可损伤芯线。

电工电子实习报告导线连接一、实习目的通过电工电子实习，使我对电工电子操作规范及其安全用电技术规程有所掌握。

此次实习主要目的是培养动手能力，提高理论联系实际的能力，熟练操作电子工具，了解并掌握导线连接的方法和技巧。

二、实习内容实习内容主要包括导线连接、绝缘恢复、电子元器件识别与焊接等。

此次实习中，我重点学习了导线连接的相关知识，包括绞合连接、压接连接和焊接连接等。

三、实习过程在实习过程中，我严格遵循实习指导书的要求，按照操作规范进行操作。

在指导老师的帮助下，我先后完成了导线绞合、压接和焊接连接等多种连接方式。

1. 绞合连接：首先，我将两根需要连接的导线准备好，然后将它们的芯线直接紧密绞合在一起。

这种连接方式适用于较小电流的场合，因为它具有较好的电气性能和机械强度。

2. 压接连接：接下来，我使用了压接钳对导线进行压接连接。

这种连接方式适用于较大电流的场合，因为它具有较好的接触电阻和抗拉强度。

3. 焊接连接：最后，我使用了电烙铁对导线进行焊接连接。

这种连接方式适用于高精度、高可靠性的场合，因为它具有较好的电气性能和耐腐蚀性。

四、实习收获通过这次实习，我对导线连接的方法和技巧有了更深入的了解。

同时，我还学会了如何使用电工工具，如电烙铁、压接钳等。

此外，我还掌握了电子元器件的识别与焊接方法，为日后学习电子技术奠定了基础。

五、实习总结这次电工电子实习让我收获颇丰。

通过实践操作，我深刻认识到理论知识与实际操作的密切关系。

在今后的学习和工作中，我将继续努力提高自己的动手能力，将所学知识运用到实际工程中，为我国电子事业的发展贡献自己的力量。

总之，通过这次实习，我对导线连接有了更加深入的了解，同时也提高了自己的动手能力和理论联系实际的能力。

在今后的学习和工作中，我将继续努力，不断丰富自己的专业知识，为我国电子事业的发展做出贡献。
