西南大学16春建筑制图作业答案

大工16春《建筑制图》课程大作业题目一：（必答题）什么是中心投影法，什么是平行投影法？投影面平行面和投影面垂直面的三视图各有哪些特点？通过对《建筑制图》课程的学习，你对哪个知识点最感兴趣，对你的工作是否有帮助中心投影法：是投影法的一类。

投射线汇交一点——投射中心。

中心投影法特点：如平行移动物体（投影元素），即改变元素与投射中心或投影面之间的距离、位置，则其投影的大小也随之改变。

度量性较差。

如果把中心投影法的投射中心移至无穷远处，则各投射线成为相互平行的直线，这种投影法称为平行投影法题目二：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目三：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

题目四：（任选题）画出下面形体的三视图。

绘图要求：（1）投影方向：以垂直于A面的方向进行投影，得到正面投影图。

（2）要按照图示尺寸比例绘制三视图，如遇到未标注尺寸的部分，可按大致比例绘制。

（3）不限制绘图方法。

可以使用CAD绘制，然后截图提交；也可以手工绘制，然后拍照截图提交；还可以用其他方法绘制，然后截图提交。

1、尺寸标注（1）标注图形的尺寸（2）分析左图尺寸标注的错误，并在右图正确注出。

（3）分析左图尺寸标注的错误，并在右图正确注出。

1 / 792 / 792-1、求各点的第三投影，并填上各点到投影面的距离。

2-4 已知E （22，30，20），F 点在E 点之左10mm ，之下10mm ，之后 10mm ；G 点在E 点的正右方12mm ，作出点E 、F 、G 的三面投影。

A 点距V 面（ ）、距H 面（ ）、距W 面（ ）B 点距V 面（ ）、距H 面（ ）、距W 面（ ）C 点距V 面（ ）、距H 面（ ）、距W 面（ ）D 点距V 面（ ）、距H 面（ ）、距W 面（ ）E 点距V 面（ ）、距H 面（ ）、距W 面（ ）F 点距V 面（ ）、距H 面（ ）、距W 面（ ）2-3、比较A 、B 、C 三点的相对位置。

（上、下）A 点在B 点 （左、右）（前、后）（上、下）B 点在C 点 （左、右）（前、后）（上、下）C 点在A 点 （左、右）（前、后）3 / 792-5 在立体的投影图上，标出直线的三个投影，并说明其对投影面的相对位置（参照立体图）。

(1) (2)2-6判断下列直线的位置。

AB 是_________线；BK 是_________线；AC 是_________线。

DE 是_________线；DF 是_________线； GH 是_________线。

AB是，CD是，EF是，MN是。

2-7判别AB和CD两直线的相对位置（平行、相交、交叉）。

2-8 完成平面五边形ABCDE的投影。

2-9 完成正方形ABCD的两面投影。

4 / 795 / 792-10 如图中平面A 所示，在投影图中标出各平面的三个投影， 2-11 补画各平面图形的第三面投影，并填写它们是何种位置平面。

并写出属何种位置平面。

_________面 __________面A 是_________面；B 是_________面；C 是_________面；D 是_________面。

房屋建筑学1：[论述题]读图题：由图简述房屋的组成及其作用？参考答案：答：右上图所示为一幢三层楼的建筑。

楼房第一层为底层（或一层、首层），往上数为二层、三层...顶层（本例的三层即为顶层）。

房屋由许多构件、配件和装修构造组成。

它们有些起承重作用，如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用，如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起保护墙身的作用，如勒脚、防潮层。

2：[单选题]下列叙述中不正确的是（）A、3%表示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米，标高尺寸单位为米D、总平面图的所有尺寸单位均为米，标注至小数点后二位A：3%表示长度为100.高度为3的坡度倾斜度B：指北针一般画在总平面图和底层平面图上C：总平面图中的尺寸单位为毫米，标高尺寸单位为米D：总平面图的所有尺寸单位均为米，标注至小数点后二位参考答案：C3：[单选题]7-9层的住宅属于（）A、低层B、多层C、中高层 D 、高层参考答案：C4：[单选题]一级建筑的耐久年限为（）年。

A、15-25B、25-50C、50-100D、100以上参考答案：D5：[单选题]剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm 参考答案：A6：[单选题]建筑的耐火等级可分为( )级。

A、3B、4C、5D、6参考答案：B 7：[单选题]建筑施工图上一般注明的标高是( )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明参考答案：B8：[单选题]下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

参考答案：D9：[单选题]详图索引符号为圆圈内的3表示( )。

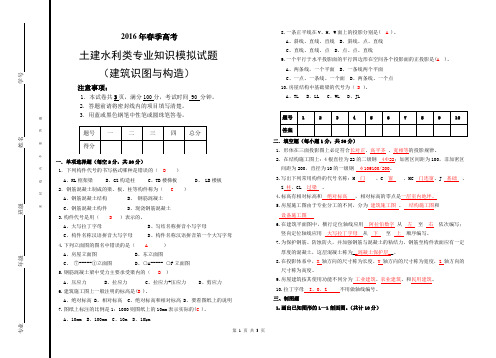

2016～2017学年16级期末试题（卷） 16级建筑班 《建筑制图与识图》满分值：100分 用时：120分钟 一、选择题（每题3分，共30分）1. 根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图 2. 投影面垂直线有（ B ）反映实长。

A.一个投影 B ．两个投影 C.三个投影 D ．四个投影3. 下列形体中不属于平面体的是 （ D ） A ．正方体 B ．长方体 C ．三棱锥 D ．圆锥体4.某个下列空间直线的投影中为正平线的是（ C ）5. 三面正投影图中，每个投影图各反映其中的四个方向的情况，则H 面是（ C ）A ．上下、左右B ．上下、前后C ．左右、前后D ．不确定6、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )7、在建筑施工图中，平面图中定位轴线的编号，宜标注在：( D )A. 上方与左侧B. 下方与右侧C. 上方与右侧D. 下方与左侧8、在建筑施工图中，右图所示定位轴线的编号表示：( A ) A. C 号轴线后附加的第2根轴线 B. 2号图纸上的C 号轴线 C. 2号轴线后附加的C 号轴线 D. 在此位置有2号和C 号两条轴线9在建筑施工图中，定位轴线的编号应注写在：( C ) A. 定位轴线端部6～8mm 直径的圆圈内B. 定位轴线端部的侧面C. 定位轴线端部8～10mm 直径的圆圈内D. 定位轴线的中间 10在下边房屋总平面图中，每幢房屋角上的几个小黑点表示：( C ) A. 房屋的分类符号 B. 图纸编号C. 房屋的层数D. 建筑的等级座位号学校： 班级： 姓名： 考场： ----------------------装----------------------------------订----------------------------线----------------------------------------ABCD填空题（每空2分，共30分）1.工程常用的投影法分为两类中心投影法和平行投影法，2.三视图的投影规律：长对正，高平齐，宽相等3标注尺寸的三要素是：尺寸数字、尺寸界限、尺寸线4.轴测投影根据投影方向与投影面的角度不同，分为正轴测和斜轴测两大类。

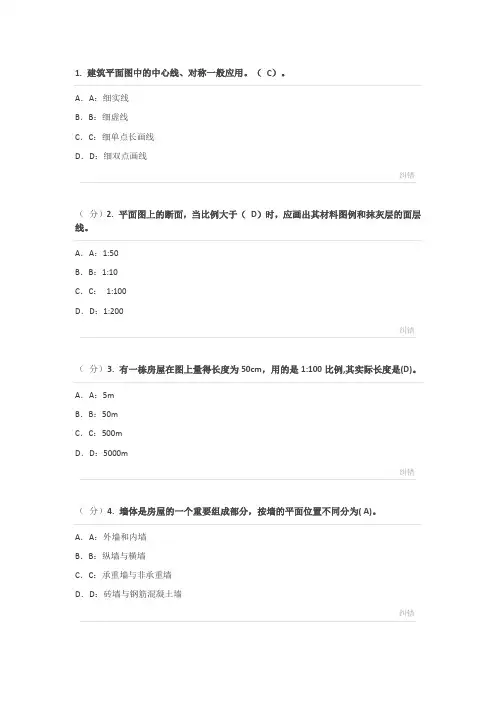

1. 建筑平面图中的中心线、对称一般应用。

（C）。

A．A：细实线B．B：细虚线C．C：细单点长画线D．D：细双点画线纠错（分）2. 平面图上的断面，当比例大于（D）时，应画出其材料图例和抹灰层的面层线。

A．A：1:50B．B：1:10C．C：1:100D．D：1:200纠错（分）3. 有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是(D)。

A．A：5mB．B：50mC．C：500mD．D：5000m纠错（分）4. 墙体是房屋的一个重要组成部分，按墙的平面位置不同分为( A)。

A．A：外墙和内墙B．B：纵墙与横墙C．C：承重墙与非承重墙D．D：砖墙与钢筋混凝土墙纠错（分）5. 在构件立面图和断面图上，钢筋用（A ）表示。

A．A：细实线B．B：中实线C．C：中虚线D．D：粗线纠错（分）6. 7-9层的住宅属于（C ）。

A．A：低层B．B：多层C．C：中高层D．D：高层纠错分）7. 主要用来确定新建房屋的位置、朝向以及周边环境关系的是（C）。

A．A：总平面图B．B：功能分区图C．C：建筑平面图D．D：建筑立面图纠错（分）8. 结构施工图包括（C ）等。

A．A：总平面图、平立剖、各类详图B．B：基础图、楼梯图、屋顶图C．C：基础图、结构平面图、构件详图D．D：配筋图、模板图、装修图纠错（分）9. 汉字的高度应不小于（D ）。

A．A：B．B：C．C：D．D：纠错（分）10.剖切位置线的长度为（D）。

A．A：4～6mmB．B：6～10mmC．C：5～8mmD．D：3～6mm11. 作图题(作图时需标明题目序号)12.作图题(作图时需标明题目序号)）13.作图题(作图时需标明题目序号)14.作图题(作图时需标明题目序号)15.16.作图题(作图时需标明题目序号)CDDAA CCCDD。

[0753]《建筑结构CAD》2015-2016-1-批次1[论述题]1.优化方法软件包主要包括哪两方面的内容？2.计算机辅助设计系统有哪些特点？3.用户可通过哪些方式来退出AutoCAD？参考答案：1.优化方法软件包主要包括两方面的内容：一是针对实际问题如何建立最优化问题的数学模型，二是如何选择最优方法利用计算机对该问题求解。

2.计算机辅助设计系统有以下一些特点：（1）能够切实可行地解决具体工程问题，给出直接用于设计的最终结果；（2）符合有关规范、标准和工程设计中的习惯；（3）充分利用计算机辅助设计系统的软件资源，（4）具有较好的设备无关性和数据存储无关性，便于运行于各类硬件环境以及与不同软件的连接；（5）使用方便，具有良好的人机交互界面；具有较高的效率；（6）运行可靠，维护简单，便于扩充，具有良好的再开发性。

3. 用户可通过如下几种方式来退出AutoCAD。

1）直接单击AutoCAD主窗口右上角的按钮；2）选择菜单【File（文件）】→【Exit（退出）】；3）在命令行中输入：quit（或别名exit）。

[论述题]1.计算机按照其发展进程可以分为哪几个阶段？2.在CAD系统中用到的专用语言有哪些？3.CAD支撑软件需要包括哪些方面的内容？参考答案：1.第一代计算机（1946―1958）：以电子管为逻辑元件，开始出现汇编语言，主要用于科学和工程计算，运算速度达几万次／s。

第二代计算机（1958―1964）：以晶体管为逻辑元件，开始出现高级语言和操作系统，并开始用于事务处理和过程控制，运算速度达几百万次／s。

第三代计算机（1964一1971）；以集成电路为逻辑元件，出现半导体存储器，操作系统得到迅速发展和普及，出现了多种高级语言，广泛用于工业控制、数据处理和科学计算等各个领域，运算速度达几千万次／s。

第四代计算机（1971―1980）：以大规模集成电路为逻辑元件和内存储器。

由于运算器和控制器可以做在一块半导体芯片上，这就出现了微处理器(CPU)以及以它为核心构成的微型计算机，其运算速度达几亿次／s。

2016～2017学年16级期末试题（卷） 16级建筑班 《建筑制图与识图》满分值：100分 用时:120分钟 一、选择题（每题3分，共30分）1。

根据投影面展开的法则，三个视图的相互位置必然是以（ B )为主。

A.左视图 B 。

主视图 C.俯视图 D.任一视图 2. 投影面垂直线有( B )反映实长。

A 。

一个投影B ．两个投影C 。

三个投影D ．四个投影3.下列形体中不属于平面体的是 （ D ）A ．正方体B ．长方体C ．三棱锥D ．圆锥体 4。

某个下列空间直线的投影中为正平线的是（ C ）5。

三面正投影图中,每个投影图各反映其中的四个方向的情况,则H 面是（C ）A ．上下、左右B ．上下、前后C ．左右、前后D ．不确定6、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ D ）7、在建筑施工图中,平面图中定位轴线的编号，宜标注在：( D )A 。

上方与左侧 B. 下方与右侧 C. 上方与右侧 D 。

下方与左侧8、在建筑施工图中,右图所示定位轴线的编号表示：（ A ） A 。

C 号轴线后附加的第2根轴线 B. 2号图纸上的C 号轴线 C 。

2号轴线后附加的C 号轴线 D. 在此位置有2号和C 号两条轴线9在建筑施工图中,定位轴线的编号应注写在：（ C ） A. 定位轴线端部6～8mm 直径的圆圈内 B 。

定位轴线端部的侧面C 。

定位轴线端部8～10mm 直径的圆圈内D 。

定位轴线的中间10在下边房屋总平面图中，每幢房屋角上的几个小黑点表示:（ C ) A 。

房屋的分类符号 B 。

图纸编号C. 房屋的层数D. 建筑的等级座位号学校： 班级： 姓名： 考场： ----------------------装----------------------------------订----------------------------线----------------------------------------ABCD填空题（每空2分，共30分)1.工程常用的投影法分为两类中心投影法和平行投影法，2。

1：[单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是A：房屋的总体布局B：房屋的内外形状C：房屋内部的平面布局D：房屋承重构件的布置参考答案：D2：[单选题]下列关于楼梯的描述错误的是A：梯段的坡度不应大于45度B：每跑楼梯的级数不大于18步C：梯段宽度要大于等于平台宽度D：梯井的宽度不大于400mm参考答案：C3：[单选题]结构布置图常用的比例为A：1:200,1:500,1:1000B：1:5,1:10,1:20C：1:10,1:20,1:50D：1:50,1:100,1:200参考答案：D4：[论述题]什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。

用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。

区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。

②断面图常用于表达建筑工程中梁、板、柱的某一部位的断面真形，也用于表达建筑形体的内部形状；而剖面图主要用于表达物体的内部结构。

③断面图的剖切符号仅画出剖切位置线，而不画表示投射方向的剖视方向线，投射方向是通过编号的注写位置来表示的；剖面图需要画出剖切位置线和投射方向线。

5：[填空题]结构平面布置图。

它表示了承重构件的、和或的配置。

参考答案：结构平面布置图。

它表示了承重构件的位置、类型和数量或钢筋的配置1：[填空题]图样的比例为相对应的线性尺寸之比；图纸上的尺寸，应以为准，不得从上直接量取。

参考答案：图样的比例为图形与实物相对应的线性尺寸之比；图纸上的尺寸，应以尺寸数字为准，不得从图样上直接量取。

2：[多选题]给水排水工程图按其作用和内容来分为A：管道平面布置图B：管道轴测图C：管道配件及安装详图D：水处理工艺设备图参考答案：ABCD3：[单选题]楼梯是多层房屋上下交通的主要设施。
