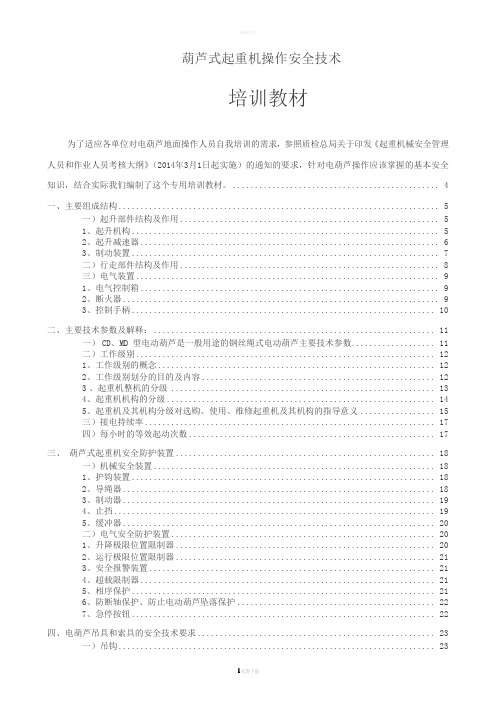

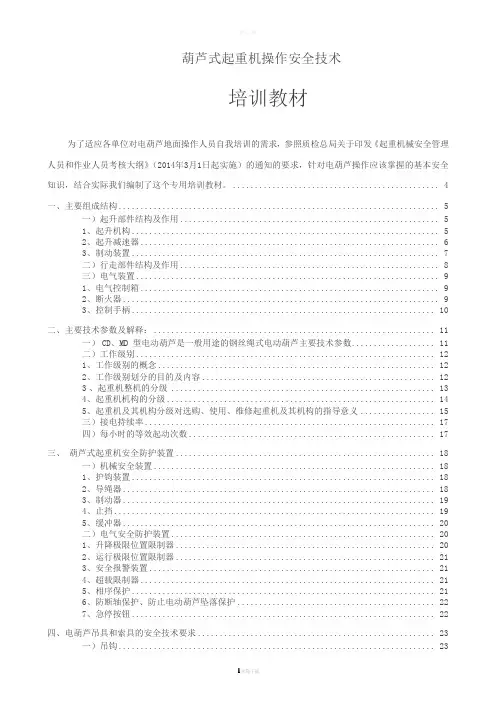

葫芦式起重机操作安全技术培训教材为了适应各单位对电葫芦地面操作人员自我培训的需求，参照质检总局关于印发《起重机械安全管理人员和作业人员考核大纲》（2014年3月1日起实施）的通知的要求，针对电葫芦操作应该掌握的基本安全知识，结合实际我们编制了这个专用培训教材。
(4)一、主要组成结构 (5)一）起升部件结构及作用 (5)1、起升机构 (5)2、起升减速器 (6)3、制动装置 (7)二）行走部件结构及作用 (8)三）电气装置 (9)1、电气控制箱 (9)2、断火器 (9)3、控制手柄 (10)二、主要技术参数及解释： (11)一） CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦主要技术参数 (11)二）工作级别 (12)1、工作级别的概念 (12)2、工作级别划分的目的及内容 (12)3 、起重机整机的分级 (13)4、起重机机构的分级 (14)5、起重机及其机构分级对选购、使用、维修起重机及其机构的指导意义 (15)三）接电持续率 (17)四）每小时的等效起动次数 (17)三、葫芦式起重机安全防护装置 (18)一）机械安全装置 (18)1、护钩装置 (18)2、导绳器 (18)3、制动器 (19)4、止挡 (19)5、缓冲器 (20)二）电气安全防护装置 (20)1、升降极限位置限制器 (20)2、运行极限位置限制器 (21)3、安全报警装置 (21)4、超载限制器 (21)5、相序保护 (21)6、防断轴保护、防止电动葫芦坠落保护 (22)7、急停按钮 (22)四、电葫芦吊具和索具的安全技术要求 (23)一）吊钩 (23)二）钢丝绳 (25)三）捆绑用钢丝索具 (26)四）起重用短环链 (28)五）卸扣 (30)六）合成纤维吊装带 (31)七）永磁吸盘 (33)八）YQC型油桶吊装专用工具 (35)九）钢板吊装专用工具 (36)五、电动葫芦的安全操作 (38)一）电葫芦操作对人员的基本要求 (38)二）电动葫芦的使用前注意事项 (39)三）葫芦式起重机的安全操作要求 (40)四）操作中应遵守的其他规定： (41)六、电葫芦典型操作的安全技术 (41)一）稳钩操作 (41)1、什么是稳钩操作？ (41)2、稳鈎操作不好对设备、安全和生产的影响 (41)3 稳鈎不好的产生原因 (42)4、吊钩游摆的种类 (43)5、稳钩操作的内涵和操作要领： (43)6、稳钩方法： (43)二）物件翻身操作 (46)1、料框兜底翻转操作 (46)2、带翻操作 (46)三）竖立超长物品（钢材捆起头） (47)七、电葫芦的应急操作 (47)一）起升制动器失灵的应急操作 (47)二）吊运中突然停电或电压下降的操作 (48)三）上升中冲顶的处置操作 (48)八、电葫芦的禁止操作行为 (49)九、本单位《地面操作式单梁天车安全操作规程》 (50)十、葫芦式起重机的安全检查 (50)一）每日作业前操作人员的检查 (50)二）电葫芦月度检查项目见表10-2 (50)三）电葫芦年度检查项目 (52)十一、葫芦式起重机常见故障与排除 (53)一）常见噪声判断故障的技术 (53)1、以异常噪声判断故障是电葫芦排查隐患的一个重要的手段 (53)2、常见噪声与电葫芦的故障表现 (54)二）葫芦式起重机啃道危害及判断 (55)1、什么是起重机啃道 (55)2、起重机啃道有什么危害？ (55)3、如何判断存在着啃道现象？ (56)4、从操作角度而言，如何避免电葫芦出现啃道现象？ (56)三）葫芦式起重机的常见故障、故障原因及排除方法 (56)四）电葫芦润滑部位及周期见表11-2 (60)十二、电葫芦常见安全生产事故及预防 (60)一）电葫芦伤害事故风险分析 (60)1、吊物的碰撞挤压 (60)2、吊物及其它物品坠落 (61)3、电葫芦主要伤害人员特点 (61)4、检修人员在行车轨道上被挤伤 (61)二）预防电葫芦事故发生的主要措施 (61)三）电葫芦碰撞挤压应急处置方法 (62)十三、相关法律、法规，行业规定知识 (62)一）《起重机械安全管理人员和作业人员考核大纲》 (62)二）中华人民共和国特种设备安全法 (62)三）起重机械安全技术监察规程－桥式起重机 (62)四）《中华人民共和国安全生产法》 (63)五）刑法有关重大责任事故罪 (68)十四、葫芦式起重机案例 (70)一）未遂死亡谁之过？惊魂定后应思量 (70)二）、心存侥幸向虎山，如若被伤君怨谁？ (70)三）料架开焊将就用，鬼门关前走一遭 (71)四）维修操作不规范、电机坠落酿险情 (71)六）注意力分配不当，料斗挂电缆桥架 (72)七）劳保穿戴不规范，事故对其不照顾 (72)八）违章操作酿险情 (73)九）按钮也会发脾气，险情来时真惊心 (73)十）点检周期不可欺，预防为主须谨记 (74)十一）图省事酿险情一念之差，料落地车出轨动魄惊心 (74)十二）抱闸失灵勉强操作，阎王开恩死亡未遂 (74)葫芦式起重机安全技术考试题库前言为了适应各单位对电葫芦地面操作人员自我培训的需求，参照质检总局关于印发《起重机械安全管理人员和作业人员考核大纲》（2014年3月1日起实施）的通知的要求，针对电葫芦操作应该掌握的基本安全知识，结合实际我们编制了这个专用培训教材。
德马格PK型环链电动葫芦的应用及特点6科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008N O .10SCI ENC E &TECH NOLOG Y I N FOR M A TI ON 学术论坛德马格(DEM AG)PK 型环链电动葫芦是德国曼内斯曼德马泰克物料输送技术股份公司设计制造的成功产品之一,自投入市场以来,仅在欧洲就已销售了150多万台。
1997年,曼内斯曼德马泰克公司在我国秦皇岛设立了合资子公司,子公司以部件进口,国内组装的所谓CKD 方式生产母公司的德马格PK 型环链电动葫芦,从而使德马格PK 型葫芦进入中国市场。
本文结合实际对德马格PK 型环链电动葫芦的应用场合及方式、特点、环链葫芦与钢丝绳葫芦的比较等方面进行分析。
1德马格PK 型环链电动葫芦的应用PK 型环链电动葫芦的应用场合非常广,遍及机械制造、冶金矿山、交通运输、轻工化工、林业和建筑等各行各业,可以说,凡需实现4t 以下物料搬运的场合都可以使用PK 型葫芦。
在具体应用中,PK 型环链电动葫芦分有固定式和移动式两种。
1.1固定式独立适用在需要定点起吊物料的场合,即将葫芦悬挂在一固定位置,接通电源,可上下垂直起降物料。
1.2移动式应用在要求覆盖线或面的工作场合。
移动式葫芦分有以下四种连接方式:与工字钢轨道或H 型钢轨道连接的运行小车方式,运行小车的规格型号及与PK 型葫芦的适配可参见P K 型环链电动葫芦产品样本。
运行小车有手动运行和电动运行之分,其中手动运行小车可通过曳引手电门或吊钩来运行,操作灵活方便。
电动运行小车由锥形转子电动机、减速器、墙板、车轮和横梁等件组成。
电动运行小车适用于长距离或自动输送线上的运行。
小车车轮有圆锥和圆柱两种不同踏面形成,分别适用于工字钢轨道和H 型钢轨道。
与德马格KBK 轨道的连接,这种轨道采用优质钢轧制,经组焊成形。
其供电可通过简单灵活的联接组合,不但能形成独立的搬运线路,还能通过各种标准部件的组合,使独立的单台设备能有机地组成一个系统,实现复杂路线的物料搬运以及各工位间物料传递及物料储运分配等强大的网络功能。
葫芦式起重机操作安全技术培训教材为了适应各单位对电葫芦地面操作人员自我培训的需求，参照质检总局关于印发《起重机械安全管理人员和作业人员考核大纲》（2014年3月1日起实施）的通知的要求，针对电葫芦操作应该掌握的基本安全知识，结合实际我们编制了这个专用培训教材。
(4)一、主要组成结构 (5)一）起升部件结构及作用 (5)1、起升机构 (5)2、起升减速器 (6)3、制动装置 (7)二）行走部件结构及作用 (8)三）电气装置 (9)1、电气控制箱 (9)2、断火器 (9)3、控制手柄 (10)二、主要技术参数及解释： (11)一）CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦主要技术参数 (11)二）工作级别 (12)1、工作级别的概念 (12)2、工作级别划分的目的及内容 (12)3、起重机整机的分级 (13)4、起重机机构的分级 (14)5、起重机及其机构分级对选购、使用、维修起重机及其机构的指导意义 (15)三）接电持续率 (17)四）每小时的等效起动次数 (17)三、葫芦式起重机安全防护装置 (18)一）机械安全装置 (18)1、护钩装置 (18)2、导绳器 (18)3、制动器 (19)4、止挡 (19)5、缓冲器 (20)二）电气安全防护装置 (20)1、升降极限位置限制器 (20)2、运行极限位置限制器 (21)3、安全报警装置 (21)4、超载限制器 (21)5、相序保护 (21)6、防断轴保护、防止电动葫芦坠落保护 (22)7、急停按钮 (22)四、电葫芦吊具和索具的安全技术要求 (23)一）吊钩 (23)二）钢丝绳 (25)三）捆绑用钢丝索具 (26)四）起重用短环链 (28)五）卸扣 (30)六）合成纤维吊装带 (31)七）永磁吸盘 (33)八）YQC型油桶吊装专用工具 (35)九）钢板吊装专用工具 (36)五、电动葫芦的安全操作 (38)一）电葫芦操作对人员的基本要求 (38)二）电动葫芦的使用前注意事项 (39)三）葫芦式起重机的安全操作要求 (40)四）操作中应遵守的其他规定： (41)六、电葫芦典型操作的安全技术 (41)一）稳钩操作 (41)1、什么是稳钩操作？ (41)2、稳鈎操作不好对设备、安全和生产的影响 (41)3 稳鈎不好的产生原因 (42)4、吊钩游摆的种类 (43)5、稳钩操作的内涵和操作要领： (43)6、稳钩方法： (43)二）物件翻身操作 (46)1、料框兜底翻转操作 (46)2、带翻操作 (46)三）竖立超长物品（钢材捆起头） (47)七、电葫芦的应急操作 (47)一）起升制动器失灵的应急操作 (47)二）吊运中突然停电或电压下降的操作 (48)三）上升中冲顶的处置操作 (48)八、电葫芦的禁止操作行为 (49)九、本单位《地面操作式单梁天车安全操作规程》 (50)十、葫芦式起重机的安全检查 (50)一）每日作业前操作人员的检查 (50)二）电葫芦月度检查项目见表10-2 (50)三）电葫芦年度检查项目 (52)十一、葫芦式起重机常见故障与排除 (53)一）常见噪声判断故障的技术 (53)1、以异常噪声判断故障是电葫芦排查隐患的一个重要的手段 (53)2、常见噪声与电葫芦的故障表现 (54)二）葫芦式起重机啃道危害及判断 (55)1、什么是起重机啃道 (55)2、起重机啃道有什么危害？ (55)3、如何判断存在着啃道现象？ (56)4、从操作角度而言，如何避免电葫芦出现啃道现象？ (56)三）葫芦式起重机的常见故障、故障原因及排除方法 (56)四）电葫芦润滑部位及周期见表11-2 (60)十二、电葫芦常见安全生产事故及预防 (60)一）电葫芦伤害事故风险分析 (60)1、吊物的碰撞挤压 (60)2、吊物及其它物品坠落 (61)3、电葫芦主要伤害人员特点 (61)4、检修人员在行车轨道上被挤伤 (61)二）预防电葫芦事故发生的主要措施 (61)三）电葫芦碰撞挤压应急处置方法 (62)十三、相关法律、法规，行业规定知识 (62)一）《起重机械安全管理人员和作业人员考核大纲》 (62)二）中华人民共和国特种设备安全法 (62)三）起重机械安全技术监察规程－桥式起重机 (62)四）《中华人民共和国安全生产法》 (63)五）刑法有关重大责任事故罪 (68)十四、葫芦式起重机案例 (70)一）未遂死亡谁之过？惊魂定后应思量 (70)二）、心存侥幸向虎山，如若被伤君怨谁？ (70)三）料架开焊将就用，鬼门关前走一遭 (71)四）维修操作不规范、电机坠落酿险情 (71)六）注意力分配不当，料斗挂电缆桥架 (72)七）劳保穿戴不规范，事故对其不照顾 (72)八）违章操作酿险情 (73)九）按钮也会发脾气，险情来时真惊心 (73)十）点检周期不可欺，预防为主须谨记 (74)十一）图省事酿险情一念之差，料落地车出轨动魄惊心 (74)十二）抱闸失灵勉强操作，阎王开恩死亡未遂 (74)葫芦式起重机安全技术考试题库前言为了适应各单位对电葫芦地面操作人员自我培训的需求，参照质检总局关于印发《起重机械安全管理人员和作业人员考核大纲》（2014年3月1日起实施）的通知的要求，针对电葫芦操作应该掌握的基本安全知识，结合实际我们编制了这个专用培训教材。

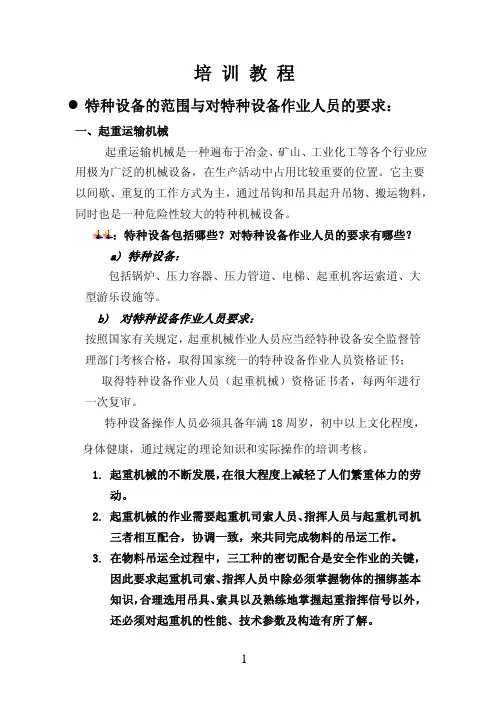

培 训 教 程特种设备的范围与对特种设备作业人员的要求： 一、起重运输机械起重运输机械是一种遍布于冶金、矿山、工业化工等各个行业应用极为广泛的机械设备，在生产活动中占用比较重要的位置。
它主要以间歇、重复的工作方式为主，通过吊钩和吊具起升吊物、搬运物料，同时也是一种危险性较大的特种机械设备。
：特种设备包括哪些？对特种设备作业人员的要求有哪些？a)特种设备：包括锅炉、压力容器、压力管道、电梯、起重机客运索道、大型游乐设施等。
b)对特种设备作业人员要求：按照国家有关规定，起重机械作业人员应当经特种设备安全监督管理部门考核合格，取得国家统一的特种设备作业人员资格证书；取得特种设备作业人员（起重机械）资格证书者，每两年进行一次复审。
特种设备操作人员必须具备年满18周岁，初中以上文化程度，身体健康，通过规定的理论知识和实际操作的培训考核。
1.起重机械的不断发展，在很大程度上减轻了人们繁重体力的劳动。
2.起重机械的作业需要起重机司索人员、指挥人员与起重机司机三者相互配合，协调一致，来共同完成物料的吊运工作。
3.在物料吊运全过程中，三工种的密切配合是安全作业的关键，因此要求起重机司索、指挥人员中除必须掌握物体的捆绑基本知识，合理选用吊具、索具以及熟练地掌握起重指挥信号以外，还必须对起重机的性能、技术参数及构造有所了解。
起重机的分类：按一般的分类方法，起重机机械可分为：2起重机的主要参数与性能：起重机的性能主要是通过它的主要技术参数来描述的1、起重量G：起重量是指被起升重物的质量。
2、额定起重量Gn：起重机允许起升物料的最大重量称为额定起重量。
对于幅度可变的起重机，根据幅度规定额定起重量。
3、起升高度H：起重机吊具的最高工作位置与起重机水准地面之间的垂直距离称为起重机起升高度H。
对于起升高度的测量，以吊钩钩腔中心作为测量的基准点，对其它吊具（如抓斗）以闭合状态的最低点为基准。
4、跨度S：桥架起重机两端梁车轮踏面中心线间距离称为起重机的跨度。
