环链电动葫芦用户手册

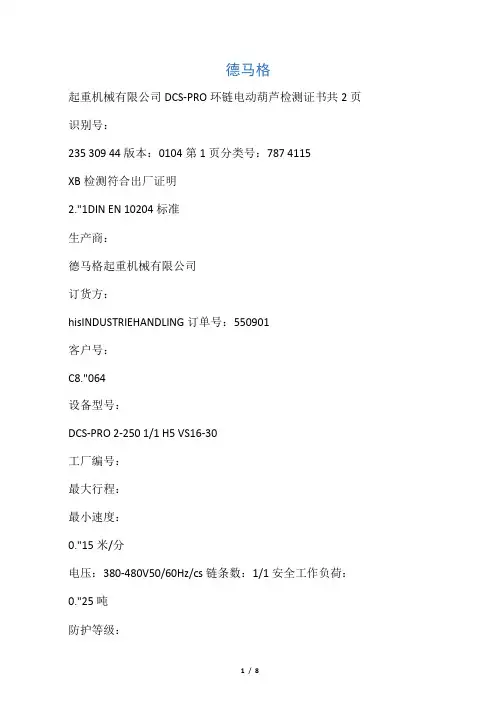

德马格起重机械有限公司DCS-PRO环链电动葫芦检测证书共2页识别号：235 309 44版本：0104第1页分类号：787 4115XB检测符合出厂证明2."1DIN EN 10204标准生产商：德马格起重机械有限公司订货方：hisINDUSTRIEHANDLING订单号：550901客户号：C8."064设备型号：DCS-PRO 2-250 1/1 H5 VS16-30工厂编号：最大行程：最小速度：0."15米/分电压：380-480V50/60Hz/cs链条数：1/1安全工作负荷：0."25吨防护等级：IP55精行程：16米/分额定速度：16米/分部分负载最大速度：30米/分检测电压：400V50/60Hz控制器以95%的额定电压和25%的过载测试德马格电动葫芦DCS-PRO，无任何异常，防滑离合器正常运转。

电机工厂检测证书电机型号：ZNK 71 B 43相鼠笼型异步电动机功率因数：0."5接通时间：60转数（1分钟）：2480是否连接：是频率：50/60功率（kW）：0."73电压（V）：380-480电流（A）：3."1最高环境温度（℃）：40可承受绕组温度（K）：105绝缘等级：F绝缘电阻定子：≧1MOhm温度监控：M绝缘强度：1."2×（2U+1000V）≦30m A约1秒备注：德马格起重机械有限公司DCS-PRO环链电动葫芦检测证书共2页识别号：235 309 44版本0104第2页分类号：787 4115XB起重吊钩检测证书吊钩类型：简易吊钩起重吊钩标识供应商商标：PS起重吊钩检测最大测试力（k N）：（变形＜0."25%）材料特性：34CrMo4 EN10083化学成分在-20℃的性能RelA（≥）J（≥）MPa（≥）强度等级：V起重吊钩号码：2标准：DIN15400融化编号：吊钩最大承受力：C（≤）Si（≤）MnP（≤）S（≤）Cr（≤）Mo（≤）R meMPa0."370."400."60-0."900."0350."0350."90-1."200."15-0."30实际功率在额定功率范围内精确性：所有数据都在允许误差范围之内起重吊钩无影响使用的表面裂纹和裂痕。

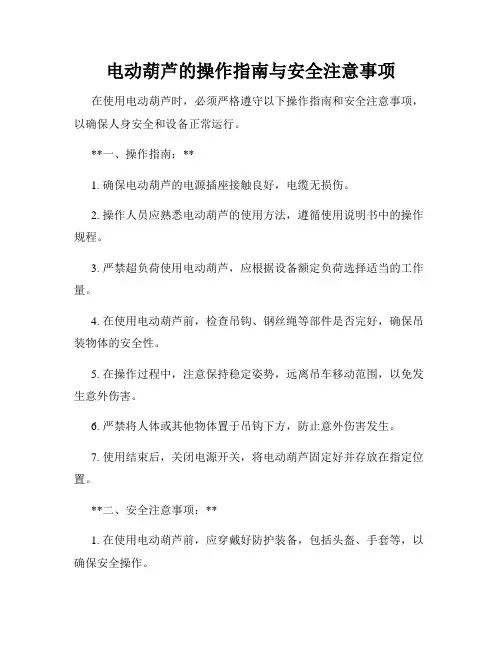

电动葫芦的操作指南与安全注意事项在使用电动葫芦时，必须严格遵守以下操作指南和安全注意事项，以确保人身安全和设备正常运行。

**一、操作指南：**
1. 确保电动葫芦的电源插座接触良好，电缆无损伤。

2. 操作人员应熟悉电动葫芦的使用方法，遵循使用说明书中的操作规程。

3. 严禁超负荷使用电动葫芦，应根据设备额定负荷选择适当的工作量。

4. 在使用电动葫芦前，检查吊钩、钢丝绳等部件是否完好，确保吊装物体的安全性。

5. 在操作过程中，注意保持稳定姿势，远离吊车移动范围，以免发生意外伤害。

6. 严禁将人体或其他物体置于吊钩下方，防止意外伤害发生。

7. 使用结束后，关闭电源开关，将电动葫芦固定好并存放在指定位置。

**二、安全注意事项：**
1. 在使用电动葫芦前，应穿戴好防护装备，包括头盔、手套等，以确保安全操作。

2. 禁止在强风、大雨等恶劣天气条件下使用电动葫芦，以免影响操作安全。

3. 操作人员应经过专业培训，掌握正确的使用方法，避免操作失误导致事故发生。

4. 定期对电动葫芦进行检查和维护，确保设备处于良好工作状态。

5. 如发现电动葫芦存在异常情况，如异响、漏电等问题，应立即停止使用并进行维修。

6. 避免将电动葫芦放置在高温、潮湿等环境下，以免影响设备寿命和安全性。

7. 在操作过程中，谨慎操作，避免意外碰撞或其他造成设备损坏的行为发生。

通过严格遵守以上操作指南和安全注意事项，可以有效确保电动葫芦的安全使用，同时延长设备的使用寿命，提高工作效率。

让我们共同爱护设备，保障人身安全，共同营造一个安全的工作环境。

电动葫芦安装操作说明1.将主电源接入群控器。

将主电源插头插入群控器的主电源插孔
注：安装、插接主电源插头时应断开电源，在无电情况下进行操作。

2.用连接电缆将电葫芦与群控器连接。

3.将电动葫芦上吊钩直接安装在固定吊点上，或者通过吊装带、卸甲固定。

注：长期固定安装不可采用吊装带固定，短期安装上吊钩可以直接钩在吊装带或卸甲上。

4.将群控器电源接通，搬动电动葫芦的控制开关，按下启动按钮，将电动葫芦吊起。

主电源开关电动葫芦上下运转开关电动葫芦操控主开关
急停开关
注：控制多台电动葫芦时，应先点按电动葫芦操控主开关试运行，观察所有电动葫芦的运行方向是否一致。

5.安装下吊钩。

电动葫芦下吊钩
6.安装集连带。

集连带
7.将剩余链条装入集连带，
链条末端链坠
注：应先将链条末端链坠放入集连带，再依次将链条放入链带内，避免链条缠绕、打结。

进行升降操作时现场必须有一个指挥人员，观察灯架或音响在上升和下降过程中的运行情况，发现问题及时停车。

在控制器运行过程中，上下运转开关和操控主开关不能同时操作。

8.用吊装带将需要起重的物品用吊装带固定在电动葫芦的下吊钩上。

注：应保证起重物品的起重吊点牢固，避免断裂、滑脱。

9.用群控器操作一台或多台电动葫芦起降！
群控器
控制电源线。

操作规程编号：YTO-FS-PD727环链电动葫芦安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards环链电动葫芦安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。

文件下载后可定制修改，请根据实际需要进行调整和使用。

【目的】规范起重机的使用，确保起重机正常运行及延长其使用寿命，特制定操作规程。

【适用范围】本规定适用搅拌岗位600升中转罐吊装的安全操作及维护保养。

【职责】搅拌操作人员应严格按照本规定执行。

【内容】1. 开机前的准备：2.1. 操作人员必须经车间安全员培训并经考核合格后准予操作。

2.2. 使用前应仔细检查，如、吊点安装牢固状况、吊钩、防脱片、链环、手电门、钢丝绳、钢丝绳夹头及其他防护装置等，证明完好无损后方可使用。

2. 开机操作：3.1. 插上电源，接通控制电源。

3.2. 起吊重物前试运行起重机。

3. 设备运行期间操作及注意事项：4.1. 起吊重物不得超过起重机所规定的重量。

4.2. 操作时严禁在重物下站人或行走。

4.3. 切勿超载使用。

4.4. 制动带上不得沾有油污。

4.5. 设备起吊状态下无安全防护措施，人体任何部位严禁位于起重物品下方。

4.6. 起重链条应垂直悬挂使用，其倾斜程度应保持在链条与铅垂线间夹角不大于10°-15°范围内，双行链条不得翻身扭曲。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电动葫芦操作作业指导书(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电动葫芦操作作业指导书(最新版)1、电葫芦司机必须经过正式培训和考试合格持有操作证方可单独操作，严禁无证操作。

实行主副司机制，定岗定员。

严禁跨岗操作。

严禁酒后驾驶，工作时要精神集中，不准吃零食、吸烟、看书、看报等与本职工作无关的事情。

严禁疲劳作业和带病工作，日工作时间不得超过8小时。

2、操作前应先对起重机的机械部分、电气部分和各安全装置进行检查，钢丝绳、吊钩、限位器等应完好，电气部分应无漏电，接地装置应完好。

确认起重机灵敏可靠，才能进行作业。

定期检查与保养并作好记录，确保安全运行。

3、开始第一次吊重物时，应在吊离地面时100mm时停止，检查电动葫芦制动情况，确认完好后方可正式作业。

吊物上升时应严防冲撞。

电动葫芦吊重物行走时，重物离地不宜超过1.5m高。

工作间歇不得将重物悬挂在空中。

4、起重作业必须有指挥人员在场，启动或动作转换前要先按电铃，号令规范，沟通明确。

如发现指挥信号不清时应停止操作，待询问情况后，才能操作。

如发现指挥人员指挥有误，会引起事故发生的，有权拒绝操作。

5。

驾驶室无人时必须锁闭，严禁作业时其他人员进入，非岗位人员严禁操作。

驾驶员休息或停工时，吊钩、吊斗应置于指定安全位置。

作业完毕后，应停放在指定位置，吊钩升起，并切断电源，锁好开关箱。

6进入驾驶室的驾驶员必须将驾驶室的门锁上保险。

操作过程中，如发现有不正常现象，或听到不正常声音，应立即停止操作，按报告程序向有关领导汇报，严禁带病作业，检查排除故障后才能继续操作。

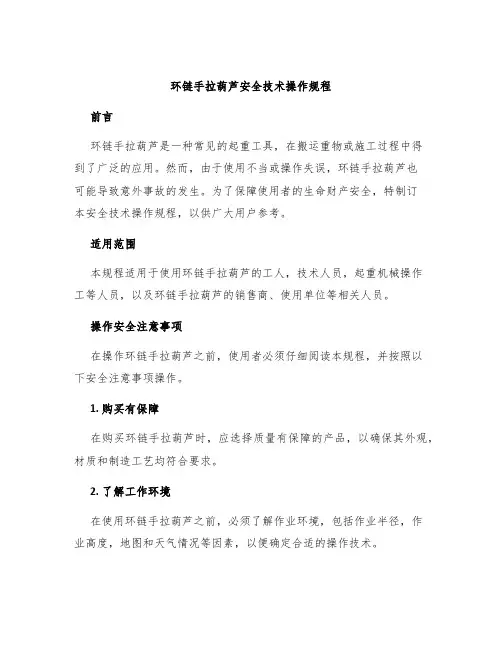

环链手拉葫芦安全技术操作规程前言环链手拉葫芦是一种常见的起重工具，在搬运重物或施工过程中得到了广泛的应用。

然而，由于使用不当或操作失误，环链手拉葫芦也可能导致意外事故的发生。

为了保障使用者的生命财产安全，特制订本安全技术操作规程，以供广大用户参考。

适用范围本规程适用于使用环链手拉葫芦的工人，技术人员，起重机械操作工等人员，以及环链手拉葫芦的销售商、使用单位等相关人员。

操作安全注意事项在操作环链手拉葫芦之前，使用者必须仔细阅读本规程，并按照以下安全注意事项操作。

1. 购买有保障在购买环链手拉葫芦时，应选择质量有保障的产品，以确保其外观，材质和制造工艺均符合要求。

2. 了解工作环境在使用环链手拉葫芦之前，必须了解作业环境，包括作业半径，作业高度，地图和天气情况等因素，以便确定合适的操作技术。

3. 合理选用规格在选用环链手拉葫芦时，必须根据起重物的重量、工作高度、作业方式等因素，选用合适的规格。

4. 对照说明书在操作环链手拉葫芦之前，必须仔细研读产品说明书，了解产品性能，操作注意事项，防范措施等。

5. 安装检查在使用环链手拉葫芦之前，必须将其正确安装在架子或支架上，并检查各个部件是否完好、连接是否牢固。

6. 小心操作操作环链手拉葫芦应注意小心轻放，保证起重物不会碰撞、摔落、磨损或破坏。

7. 防止超载在使用环链手拉葫芦时，应注意防止超过额定起重质量的物体进行起重。

任何情况下，都不能超过设备的最大额定起重质量，以确保安全性。

8. 防止撞击横向梁在操作环链手拉葫芦时，应注意不要让其碰到支架的横向梁，避免横向梁的受损或支架的破坏。

9. 防止事故发生使用者在操作环链手拉葫芦的过程中，应时刻关注起重物的姿态，保证它安全平稳上升或下降。

如果发现异常，应立即停止操作并检查设备是否存在问题，以避免事故的发生。

维护保养为了延长环链手拉葫芦的使用寿命，减少操作故障发生的机会，必须进行适当的维护保养。

下文介绍环链手拉葫芦的维护保养。

XX有限公司SHEN ZHEN TUNG SHUN TAI MANUFACTURING LIMITED文件编号：QB-制-001-011 版本：A版制订：2014.9.8电动葫芦作业指导书修订：第0次发行：2014.9.8页次：第1页页数：共2页1.0目的：规范机器操作方法，故障及安全生产，提高机器的使用效率，特制订本操作规范。

2.0适用范围：塑胶部模具、设备吊装作业3.0职责3.1塑胶部领班、技术员、：正确、安全的操作机器（含保养）。

3.2塑胶部主管：负责领班、上下模等相关电动葫芦操作员的安全操作培、保养及落实相关规定。

4.0作业流程4.1 启动电动葫芦前，先检查电动葫芦的电源是否开启。

4.2起吊设备前，先调试好电动葫芦，人站立位置与电动葫芦保持30°斜角，按“上、下”钮，让吊链上下运动至极限，检查极限制动是否有效制动，吊链有无异常。

4.3提前做好吊装模具（设备）工作，吊环、套索（链）等吊装辅助设备固定住起吊设备。

按“上、下”钮，将吊链调至合适位置，将吊环、链(索)的套口套入电动葫芦吊钩的安全舌内。

4.4试起吊前，将起吊模具（设备）周围1M内的物品清理掉，按“上、下”试起吊模具（设备）至距离5cm内暂停起吊，检查起吊模具（设备）是否安全固定牢实，在确认安全固定后，按“上、下”钮操作，将模具（设备）起吊至安全高度，人站立在电动葫芦前方与电动葫芦保持30°斜角拉动手链，移动电动葫芦，在移动电动葫芦过程中，严禁任何人员在起吊模具（设备）下方及运动轨迹周围1M内活动。

4.5将模具（设备）吊至事先安排好的安全区域放置或设备上，将模具（设备）先固定住到指定位置后，按“上、下”钮，松开模具（设备）的吊环、链（索），先检查模具（设备）固定安全后，再彻底松开电动葫芦的电链，从安全舌下取下环口、索口。

4.6将电动葫芦移至指定区域，把吊钩升至人无法碰触到的位置，关闭电源钮，开关盒自然下垂悬挂。

5.0保养事项依操作规范规定，每次做完维护保养后记录在《设备保养记录表》。

环链电动葫芦安全操作规程环链电动葫芦是一种用于起吊、悬挂和搬运重物的机械设备，具有提升效率高、操作便捷等优点，被广泛应用于各个行业。

然而，在使用环链电动葫芦的过程中，如果不遵守安全操作规程，将会存在一定的危险和风险。

因此，为了确保操作人员和设备的安全，有必要制定环链电动葫芦的安全操作规程。

下面，我们将详细介绍环链电动葫芦的安全操作规程，以便操作人员能够正确、安全地使用环链电动葫芦。

一、环链电动葫芦的基本知识1. 了解葫芦的性能和结构，熟悉其工作原理和操作方法。

2. 掌握环链电动葫芦的额定载荷和提升高度，不得超过其额定工作范围，防止过载和超高作业。

3. 确保环链电动葫芦的电源电压符合要求，避免电压不稳定或过高过低造成设备故障。

4. 定期检查环链电动葫芦的运行状态和配件是否完好，如有异常及时停止使用并进行维修。

环链电动葫芦安全操作规程（二）1. 在使用环链电动葫芦前，需要经过专业的培训，掌握设备的安全操作方法和操作规程，获得操作资格证书。

2. 在操作环链电动葫芦时，必须配戴合格的安全帽、安全鞋和手套等个人防护装备，确保人身安全。

3. 在使用环链电动葫芦前，要检查其各个部件是否完好无损，特别是电缆、吊钩、刹车等部分，防止损坏和故障造成事故。

4. 确保环链电动葫芦的电源线路接地良好，不得出现漏电等情况，避免触电事故的发生。

5. 操作环链电动葫芦时，严禁超载使用，不得提升超过额定载荷的物体，避免发生安全事故。

6. 确保提升物体的稳定性，不得使用不符合要求的吊钩或吊具，确保提升过程中物体不会脱落或滑落。

7. 在操作环链电动葫芦时，迅速准确地控制提升、停止和放下，避免意外发生。

8. 确保工作现场清洁整齐，不得有杂物和障碍物，防止操作过程中的意外事故。

9. 在操作环链电动葫芦时，要保持集中注意力，不得分散注意力或玩忽职守，确保操作的安全性和准确性。

10. 禁止未经授权的人员操作环链电动葫芦，确保设备的安全和有效使用。

2023年环链电动葫芦安全操作规程第一章总则第一条为了确保环链电动葫芦的安全操作，避免事故发生，保障人身和财产安全，依据有关法律法规以及行业标准，制定本规程。

第二条适用范围：本规程适用于所有使用环链电动葫芦的人员及相关管理人员。

第二章安全操作规程第三条环链电动葫芦的操作人员应具备以下资格：1. 年满18周岁以上，并接受过环链电动葫芦操作培训；2. 具备明确的工作职责和任务；3. 熟悉环链电动葫芦的结构、性能、操作方法和安全规范。

第四条操作前的准备工作：1. 每日操作前应对环链电动葫芦进行外观、电源及电机等检查，确保正常；2. 必须保证葫芦的工作环境干燥，没有易燃、易爆物品；3. 必须保证操作场地宽敞，无威胁操作安全的障碍物。

第五条操作时应注意事项：1. 在操作环链电动葫芦之前，应通知其他工作人员，确保操作区域的安全；2. 操作人员必须站在安全位置上控制葫芦，不得站在负载下方；3. 操作，人员不得将环链电动葫芦用作人员乘坐的设备；4. 在负载超过规定的最大额定负荷时，严禁使用环链电动葫芦；5. 操作人员在操作过程中，严禁离开操作位置，必要时应有其他人员代替；6. 负载抬升时，应保持平稳，不允许猛拉猛放，避免因负载摆动而引发事故；7. 操作过程中应注意绳索和链条的情况，发现有损坏或异常应立即停止使用并报告相关人员；8. 操作结束后，应将环链电动葫芦归位并关闭电源。

第六条环链电动葫芦的维护保养：1. 环链电动葫芦每月应进行一次维护，包括检查电缆和电源线，以及关键部件的磨损情况；2. 每6个月应进行一次全面的维修保养，检查和清理电机、制动器、链条和滑轮等部件；3. 维护保养时应断开电源，并由专业人员进行维修；4. 维修保养记录应详细记录，并保存至少一年。

第三章管理制度第七条环链电动葫芦的管理人员应：1. 负责对使用环链电动葫芦的人员进行培训，并监督其合规操作；2. 根据实际情况，制定使用环链电动葫芦的操作规程，并进行宣传和培训；3. 负责组织环链电动葫芦的定期检查和维护保养；4. 记录环链电动葫芦的使用情况、维护情况以及事故记录，并保留至少两年。

一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有CD和MD种型号。

CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度(7 m/min)；MD型10t起升速度(7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度(3.5 m/min)；MD104型16(20)t 起升速度(3.5 m/min)和(0.35 m/min)。

(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。

常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。

广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。

是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。

葫芦主电路的额定电压为交流380伏，额定频率为50赫。

葫芦的工作环境温度为–25℃～+40℃。

葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。

二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。

各部件在结构上可以相对独立，维修调整方便。

1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。

本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。

目录■序言----------------------------------------------3 ■安全上的注意事项----------------------------------4 第一章操作方法----------------------------------4 第二章定期检查----------------------------------6 第三章故障的原因和对策--------------------------15■关于免责事项●对于因火灾、地震和雷击等自然灾害、第三者的行为、其他事故、用户的故意或过失、误操作、其他越出使用环境条件的使用而产生的损坏，本公司不承担任何责任。

●对于在本产品的使用过程中或因不能使用而产生的附带损害（企业利益的损失、事业的中断、吊升载荷的损伤等），本公司不承担任何责任。

●对于因不遵守用户手册的记载内容及超出规定范围而产生的损害，本公司不承担任何责任。

●对于因与本公司未参与的机械结合而导致的误动作等而产生的损害，本公司不承担任何责任■关于用途限制●本产品不是作为载人运载产品进行设计和生产的。

所以，请勿用于人的运载搬运。

●本产品是在通常的使用环境条件下，作为使载荷上下、水平移动等装卸作业用途而进行设计的产品。

请不要在设计目的以外的场合加以使用。

●请勿将本产品作为不伴随载荷移动的设备机械的一部分进行编组使用。

■关于操作和使用人员●请熟读本用户手册及关联产品的操作说明书，在已理解其内容的基础上进行操作和使用。

●操作和使用人员请穿戴规定服装和保护用具。

■安全上的注意事项●如果环链电动葫芦的使用方法错误，将导致吊升载荷的坠落等危险状态。

在安装、操作和使用、保养检查前，请务必熟读本用户手册，正确使用。

请在熟练掌握机械知识、安全信息、注意事项等所有内容后再进行使用。

●操作任何一种起重设备都可能具备潜在的危险会造成人员或财产方面的损失。

●而操作人员若不遵守正确的操作方式及注意事项时，发生危险的机会将会大幅度的增加，因此在您开始使用本公司的产品之前，每一位操作者都应该对手册中所有的说明内容及注意事项完全熟悉，这样才能确保操作的安全。

1 产品概述CD1、MD1型系列钢丝绳电动葫芦系在原CD、MD型基础上的改进型产品。

它具有结构紧凑、轻巧、安全可靠、零部件通用程度大、互换性强、担重起重能力高、维修方便等特点，是目前用途广泛，深受欢迎的轻型起重设备。

该葫芦有固定式和小车式两类。

固定式按固定支脚在上、下、左、右位置不同又分为“A1、A2、A3、A4、”四途中型式(见图3)，可直接安装在构架上使用；小车式具有运行功能，可安装在轨道上使用。

CD1型为单速起升，MD1型为常速和慢速两档起升。

在此基础上又开发生产了CDA (MDA)16t及WH20t两种吨位电动葫芦，因CDA(MDA)16t及WH葫芦与CDA(MDA)结构原理、安装使用事项一致，以下内容均以CDA(MDA)称谓介绍。

本公司主要生产载重0.25t~20t，起升高度3m~30m系列电动葫芦，亦可根据你的需要设计、制造非标准系列电动葫芦。

2主要用途小车式葫芦可安装在多种型式的起重机上或悬挂在工字钢梁上，直线或曲线往复吊运重物，固定式葫芦可安装在固定支撑上作垂直的或不同角度的卷扬起吊用。

本产品广泛用于工矿企业、铁路、码头、仓库、料场等场所，是目前生产作业中改善劳动条件、提高劳动效率的必备机械。

3适用范围及工作条件本产品适用于温度-20。

C~-+40。

.C,,温度≤85％，海拔1000m以下，无火灾、爆炸危险、腐蚀性介质及无粉尘污染的环境中工作，禁止吊运熔化金属、有毒、易燃、易爆物品。

所适用的电源为交流三相、50HZ、380V；本产品的工作类型为中级、使用中机构工作级别每提高一级，其额定起吊量必须相应降低20％。

4产品规格型号及其外形结构4.1规格型号表述示例D-电动小车式起升高度9m A2-下固定式额定起重量2tCD1为常速（MD1为常速/慢速）4.2CD1、MD1型电动葫芦规格型号技术参数和外安装尺寸见表4。

4.3外型结构图见图1～15-1。

5 传动结构与工作原理CD1、MD1型电动葫芦主要由三部分组成，一为提升机构；二为运行机构（固定式则无）；三为电器装置。

1 开车前的准备1.1 电葫芦操作人员必须经特种作业培训并持证上岗。

1.2 检查电气系统、制动器、限位器、导绳器是否齐全，灵敏、可靠，如有异常现象禁止使用。

1.3 电葫芦操作人员使用前检查钢丝绳、吊钩是否完好。

1.5 电葫芦严禁超载使用，当被吊重物接近或达到额定起重量时，吊运时应用小高度、短行程试吊后，再平稳起吊。

2 运行2.1 开主电源，按运行方向键，空载试运行，方向无误后方可使用。

2.2 按下行方向键，吊钩下降至所需高度即可，用吊钩钩住所吊物品正确部位。

2.3 按上行方向键，吊钩上升至所需高度。

2.4 根据需要按操作面板上的方向键，将所吊物品沿轨道运至所要到达的地点。

按下行方向键，吊钩下降至所需高度，卸下起吊物。

3 停车3.1 使用完毕，将电葫芦停在指定地点，吊钩升至离基准面至少两米高处，并按下主接触器开关（红色按钮）。

3.2 将电源开关断开4 注意事项4.1 严禁带手套操作，且手应保持干燥，以防触电。

4.2 吊运重物时，要垂直向下，严禁沿滚筒轴向斜拉防止损坏导绳器；且保持重心平衡，匀速吊运，保证吊起后重物不翻转。

4.3 吊运时，重物下严禁站人，对紧急停车信号，不论何人发出，都必须立即停车。

4.4 使用电葫芦时，禁止长时间悬吊重物，以防止钢丝绳产生永久变形。

4.5 禁止冲撞挡板，振荡卸料。

4.6 禁止倾斜起吊及做水平拖拉工具使用。

4.7 不得突然改变运行方向，如需改变时必须等所吊重物停稳后再反方向启动。

4.8 严禁频繁启动升降电葫芦。

4.9 升降限位装置是防备万一的安全装置，不可将其当成普通开关，经常使用。

4.10 不得超载进行吊装作业。

4.11 不得利用起升限位器作起升停车使用。

4.12 不得在吊载作业中进行检修与维护。

4.13 不得在吊载有剧烈振动时进行起吊，横行与运行作业。

4.14 不得随意拆改葫芦式起重机上任何安全装置。

4.15 不得在下列有影响安全的缺陷及损伤情况下作业：制动器失灵、限位器失灵、吊钩螺母防松装置损坏、吊装钢丝绳损伤已达到报废标准等。

电动葫芦说明书电动葫芦一、机构原理ZH电动葫芦主要由三部分组成，即起升机构、运行机构及电气装置。

1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。

起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

1.1起升电动机电机绕组具有可靠的温度监控保护装置。

它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。

电动机与制动器结合一体，制动可靠，调节方便。

1.2减速机减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。

1.3卷筒和机架卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。

机架采用方形结构，整体外形美观，安装、运输方便。

1.4导绳器防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。

1.5联轴器联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。

1.6吊钩装置吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平360°内运转自如。

吊钩装置可采用单滑轮、双滑轮或四滑轮等形式。

1.7钢丝绳钢丝绳采用GB8918,6×36SW+FC型或18×7+FC型起重用线接触钢丝绳，强度高，经久耐用，可根据用户需要采用挠性更佳的钢丝绳。

2.运行机构运行机构由三合一驱动装置、主动装置、从动轮组等共同组成，可安装在单梁起重机的主梁下方、安装在单梁起重机主梁侧面、安装在单梁起重机主梁的上面、也可安装在双梁起重机两主梁的上面，在轨道上做往复移动。

电动葫芦一、机构原理ZH电动葫芦主要由三部分组成，即起升机构、运行机构及电气装置。

1.采用电动机、行星减速机、电气装置成一直线布置，减速机置于卷筒之内，结构紧凑、协调，布局合理。

起升机构由起升电机通过联轴器经行星减速器、输出轴驱动卷筒旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。

1.1起升电动机电机绕组具有可靠的温度监控保护装置。

它采用较大起动力矩的锥形转子电动机，以适应产品断续工作中频繁的直接启动。

电动机与制动器结合一体，制动可靠，调节方便。

1.2减速机减速机采用三级行星齿轮传动，结构紧凑、效率高，采用极压工业齿轮油润滑，装于全封闭箱体内，且装有净油装置，有效提高齿轮寿命；齿轮选用优质合金钢，经滚齿、渗碳淬火、磨齿工艺处理，齿轮精度高、噪音低、强度、耐磨性好、传动效率显著提高，有效节约能源。

1.3卷筒和机架卷筒采用无缝钢管制造，能制成高卷扬电动葫芦，利用渐开线花键传递动力，承载能力好。

机架采用方形结构，整体外形美观，安装、运输方便。

1.4导绳器防乱绳导绳器，有效防止上升、下降过程中出现钢丝绳乱缠绕现象，可保证在没有吊钩作用的情况下，钢丝绳能通畅地从导绳器出绳口中排出而不乱绳。

1.5联轴器联轴器由6个星轮和两个半联轴器组成，能有效吸收冲击载荷及补偿安装误差。

1.6吊钩装置吊钩采用吊钩专用钢锻制而成，并用推力球轴承通过吊钩横梁与外壳连接，保证吊钩在水平360°内运转自如。

吊钩装置可采用单滑轮、双滑轮或四滑轮等形式。

1.7钢丝绳钢丝绳采用GB8918,6×36SW+FC型或18×7+FC型起重用线接触钢丝绳，强度高，经久耐用，可根据用户需要采用挠性更佳的钢丝绳。

2.运行机构运行机构由三合一驱动装置、主动装置、从动轮组等共同组成，可安装在单梁起重机的主梁下方、安装在单梁起重机主梁侧面、安装在单梁起重机主梁的上面、也可安装在双梁起重机两主梁的上面，在轨道上做往复移动。

其运行速度（m/min）一般为20，也可选用10、12.5、16、25或30，双速可选用20/10、20/6.7、20/5。

电动葫芦使用说明书河南起重机器有限公司目录一、适用范围二、构造特征三、架设安装四、使用维护五、电动葫芦主要参数六、轴承明细表七、电气原理图八、润滑示意图九、使用初期故障排除指南十、安全注意事项Ⅰ、适用范围CD1MD1型电动葫芦常配套安装在单梁桥式起重机上，或单独安装在架空工字梁上下班，作为吊运重物的起重设备，亦可稍经改装直接安在固定架上，作为重物的起吊设备。

本产品具有结构紧凑，自重轻、体积小、操作方便等优点。

CD1型电动葫芦的起升速度为8米/分，MD1型电动葫芦具有8米/分和0﹒8米/分常、慢两档起升速度。

（CD1MD1型IOt电动葫芦起升速度为7/0﹒7米/分，CD1型16t电动葫芦起升速度为3﹒5米/分。

）本产品是改善劳动条件，提高劳动生产率的有利工具，是工矿企业中常用的轻小型起重设备。

本产品在–20℃以下低温或40℃以上高温环境、在有爆炸危险、充满硫酸和其他腐蚀性气体的场所中，在中运熔化金属、有毒物、易燃物的场所中均禁止使用，以确保安全可靠。

本产品防护等级为IP44，在粉尘严重或露天场所使用时必须做好防护装置，同时不适用于相对湿度大于85%的场所。

Ⅱ、构造特征特点：1、结构有减速器、运行机构、卷筒装置、吊钩装置、联轴器、慢速驱动装置（仅MD1型有）、软缆电流引入器、限位器、电动机九个主要部件组成。

在使用和维护中非常便利，能缩短产品检修周期。

2、采用锥形制动电动机。

3、起升速度有常速（CD1型）和常、慢两种速度（MD1型），由控制按钮控制操作。

4、采用标准模数斜齿轮减速器，便于维修装配。

一、减速器电动葫芦减速器用斜齿轮三级减速，齿轮及齿轮轴均采用40Cr或20CrMnir钢锻制加工，并经热处理，全部用滚动轴承支承，箱壳用铸铁制造，装配严密，防尘可靠。

二、运行机构：电动葫芦的运行机构为电动小车式。

减速齿轮为40Cr锻制并经调质处理，装于封闭的减速箱内，全部采用滚动轴承支承，墙板用钢板制造，保证运转灵活，使用方便，寿命长。

电动葫芦的操作方法
电动葫芦是一种用于吊装重物的设备，具有电动提升功能。

以下是电动葫芦的操作方法：
1. 首先，确保电动葫芦安装在坚固的支架或悬挂器上，并且电源线已经插入并接通电源。

同时，检查葫芦的各个部件是否完好无损。

2. 将所需吊装的物体挂在葫芦的钩子上，确保物体与钩子连接牢固。

3. 手动将钩子抬升至离地面一定高度，以便安全起吊物体。

4. 确保葫芦的操作开关处于停止状态，然后按下上升按钮，开启电动升降机构，使物体缓慢抬升。

5. 对于需要精确操作的情况，可以使用手动控制器或遥控器来控制葫芦的升降速度和位置。

6. 当物体抬升至所需高度时，及时松开上升按钮，并确保物体稳定悬挂。

7. 若需要将物体降下，请按下下降按钮，逐渐降低物体高度，直到物体放置到所需位置。

8. 操作完毕后，关闭电动葫芦的电源开关，并进行检查，确保葫芦各部件处于安全状态。

以上是电动葫芦的基本操作方法，具体操作时应根据实际情况和设备说明进行操作，确保安全和正常工作。
