发电机封闭母线微正压说明书

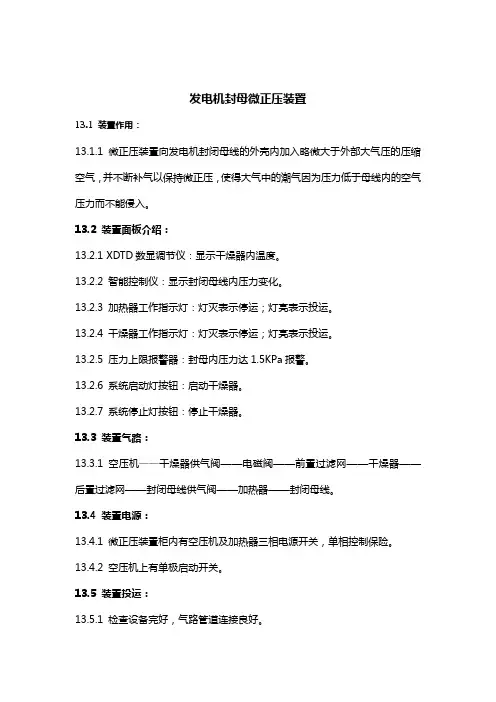

发电机封母微正压装置13.1 装置作用：13.1.1 微正压装置向发电机封闭母线的外壳内加入略微大于外部大气压的压缩空气，并不断补气以保持微正压，使得大气中的潮气因为压力低于母线内的空气压力而不能侵入。

13.2 装置面板介绍：13.2.1 XDTD数显调节仪：显示干燥器内温度。

13.2.2 智能控制仪：显示封闭母线内压力变化。

13.2.3 加热器工作指示灯：灯灭表示停运；灯亮表示投运。

13.2.4 干燥器工作指示灯：灯灭表示停运；灯亮表示投运。

13.2.5 压力上限报警器：封母内压力达1.5KPa报警。

13.2.6 系统启动灯按钮：启动干燥器。

13.2.7 系统停止灯按钮：停止干燥器。

13.3 装置气路：13.3.1 空压机——干燥器供气阀——电磁阀——前置过滤网——干燥器——后置过滤网——封闭母线供气阀——加热器——封闭母线。

13.4 装置电源：13.4.1 微正压装置柜内有空压机及加热器三相电源开关，单相控制保险。

13.4.2 空压机上有单极启动开关。

13.5 装置投运：13.5.1 检查设备完好，气路管道连接良好。

13.5.2 关闭A、B、C三相封闭母线的排气阀。

13.5.3 打开干燥器供气阀、封闭母线供气阀，关闭两干燥器联络阀。

13.5.4 合上单极启动开关，启动空压机。

13.5.5 压微正压柜上“系统启动”按钮，检查干燥器工作指示灯、加热器工作指示灯亮。

13.5.6 检查封闭母线内压力升高，升高至1.5KPa，压力上限报警器报警，空压机停止运行，干燥器工作指示灯、加热器工作指示灯灭。

13.5.7 封闭母线内压力降低至0.3KPa，自动启动空压机，干燥器工作指示灯、加热器工作指示灯亮，封闭母线内压力升高。

13.6 装置停运：13.6.1 压微正压柜上“系统停止”按钮，检查干燥器工作指示灯、加热器工作指示灯灭。

13.6.2 断开单极启动开关，停止空压机。

13.7 运行巡检项目：13.7.1 检查A、B、C封闭母线的排气阀在关闭状态。

1. 干气露点：加压露点 2～10℃<进气温度＜50℃>。 2. 封闭母线浮充压力： 0- 3.3Kpa （3300pa）可调。 3. 供气量：0．42m3/m 4. 气源：0.42m3/7 无油空气压缩机。 5. 使用条件：环境温度 2～40℃(室内)，环境相对湿度＜85％。 6. 电源：三相四线 380V/220V AC 7. 体积 650* 700*1400 毫米 8. 重量：100 公斤 9. 设备运行信号现场显示功能
升，达到其上限位置充气指示灯灭，充气电磁阀关闭，空压机运行指示灯灭， 空压机停止运行，完成了充气过程。由于母线筒在首次充气时需气量较大， 故可能出现空压机运行超时告警。可以打开强充开关，暂时取消充气计时功 能。到达上限停机后请关闭强充开关，恢复计时功能。 6. 设备运行使用后，日常巡视观察封母内气压指示气压值是否正常，空压机启 动计次每 24 小时累计次数有无异常变化，气路系统有无明显漏气等，并检查 气水分离器的积水到达水位是否可以自动排放掉,如果不能自动放请更换气 水分离器。检查冷冻干燥机排水电磁阀是否定时自动排水如果不定时自动排 水请更换冷冻干燥机内部排水电磁阀。 7. 根据现场粉尘情况定期清洗机柜进气口处气水分离器的滤芯防止堵塞及前视 冷干机左侧空气滤网防止堵塞。一般每月清洗一次。应定期排出空压机储气
2、 再按住<设置>键 秒，此时面板上的下限指示闪烁， 按<+>或<->键设置参数，(注： 参数可设置范围为高至上限指示值，低至 0.00Kpa)。
3、 此时若保存设置值，可按确认键，若不保存设置值，可按设置键，放弃存储。注意： 上述两种状态执行后,面板上的上限指示和下限指示均不应闪烁。
8
①：检查输入电源 ②更换或修理空压机。 ③：更换热继电器。 ④：关闭气源及电源，按照电路图查 找故障。

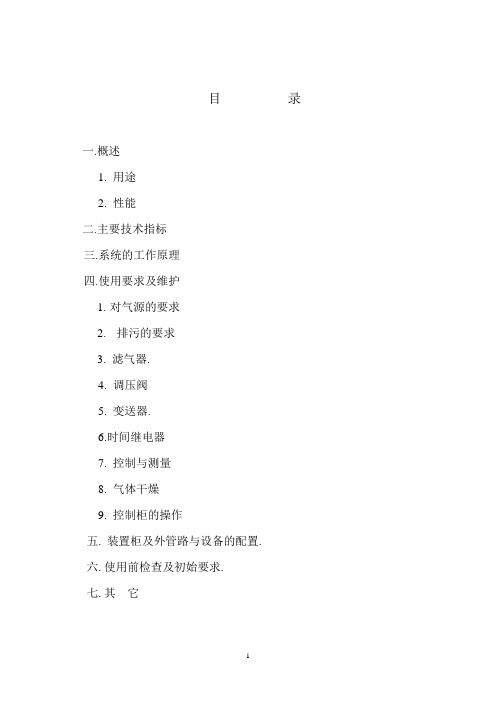

目录一.概述1. 用途2. 性能二.主要技术指标三.系统的工作原理四.使用要求及维护1.对气源的要求2.排污的要求3. 滤气器.4. 调压阀5. 变送器.6.时间继电器7. 控制与测量8. 气体干燥9. 控制柜的操作五. 装置柜及外管路与设备的配置.六.使用前检查及初始要求.七.其它一. 摡述1.用途常规的离相封闭母线在发电机停机维护期间,由于封闭母线没有設置自密封系统,因此周围环璄的灰尘和潮气很容易侵入到封闭母线外壳内,特别是遇到风尘`雨天或在湿热带地区,这种侵入就更加明显.这不仅给封闭母线內部的清洁带来影响,更重要的是它们将降低封闭母线的绝缘强度,给封闭母线的运行带来隐患.WY系列微正压装置正是为解决上述问题而设计并生产的,它适用于一切封闭母线产品中.由于这种装置配合母线的自行封闭,在发电机停机期间，以及遇到恶劣气侯条件时,该装置向封闭母线内充入经过干燥过滤的清洁空气，使母线壳体内部保有气压力(300pa~2500pa)以防止外部灰尘和潮气的侵入，保持封闭母线内部的清洁和干燥. 该装置自动对充入封闭母线壳内的空气压力进行自动测量和控制.当封闭母线投入正常运行后，该装置可停止运行，以备再用。

该系统也适用于其它对空气有较严格要求,并且压力需控制在一定范围内的母线或其他系统中使用.2.性能采用该系列装置可达到下列性能要求:a.保持封闭母线壳内或其它密封系统的微正压力300Pa~2500Pa。

b.经过干燥处理的空气可防止封闭母线内部或其它密封系统由于温差造成的结露现象;c.充入的空气经过过滤与加热,可保证封闭母线或其它密封系统内部的清洁和干燥。

二. 主要技术指标1.自动测量气压范围300-2500Ρɑ.2.测量精度:3%3.报警形式:红绿灯信号显示上下限设定值(或信号引出报警).4.工作环境:a.环境温度: 0~40 ºCb.空气相对湿度:<85%c 无腐蚀性气体.d 处理后气体的露点低于-40 ºC1.处理后气体含灰尘直径:<0.05mm²2.充气量: 72m³/h3.气源空气压力5-6kgf/cm² (0.6Mpa)4.柜内管路压力:0.2~0.6Mpa5.供电电源: 380V~220V±10%6.消耗功率: 微正压60W三. 系统的工作原理微正压系统：来自气源的压缩空气首先通过柜内电磁阀进入分水滤气器，由分水滤气器把空气中的水珠分离，然后进入干燥筒,由于筒内干燥剂的吸附作用使空气得以净化和进一步干燥,并进入封闭母线内空间.当母线内的微正压达到规定值时(上限值时) ,压力变送器将测得的压力信号传输至二次仪表,表内继电器发生转换并使中间继电器控制电磁阀停止供气（电磁阀如图一）.由于泄漏使母线外壳内空气压力降至下限值时,表内继电器发生转换使中间继电器自动接通电源使系统重新起动工作, 由此重复初始过程（见原理图）。

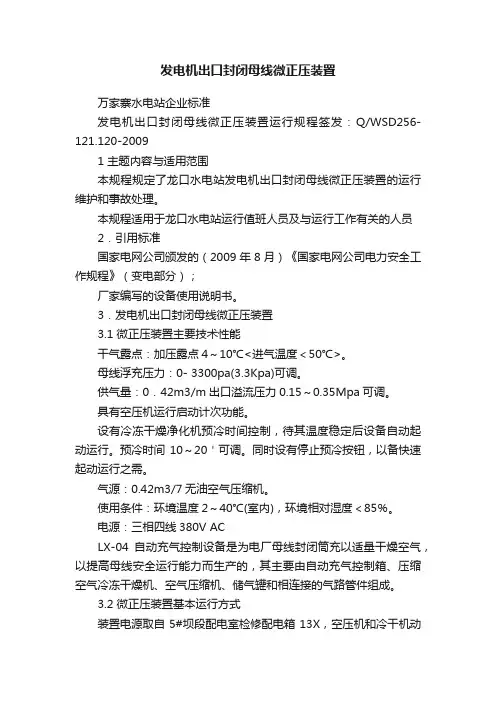

发电机出口封闭母线微正压装置万家寨水电站企业标准发电机出口封闭母线微正压装置运行规程签发：Q/WSD256-121.120-20091 主题内容与适用范围本规程规定了龙口水电站发电机出口封闭母线微正压装置的运行维护和事故处理。

本规程适用于龙口水电站运行值班人员及与运行工作有关的人员2．引用标准国家电网公司颁发的（2009年8月）《国家电网公司电力安全工作规程》（变电部分）；厂家编写的设备使用说明书。

3．发电机出口封闭母线微正压装置3.1 微正压装置主要技术性能干气露点：加压露点4～10℃<进气温度＜50℃>。

母线浮充压力：0- 3300pa(3.3Kpa)可调。

供气量：0．42m3/m出口溢流压力0.15～0.35Mpa可调。

具有空压机运行启动计次功能。

设有冷冻干燥净化机预冷时间控制，待其温度稳定后设备自动起动运行。

预冷时间10～20＇可调。

同时设有停止预冷按钮，以备快速起动运行之需。

气源：0.42m3/7无油空气压缩机。

使用条件：环境温度2～40℃(室内)，环境相对湿度＜85％。

电源：三相四线380V ACLX-04自动充气控制设备是为电厂母线封闭筒充以适量干燥空气，以提高母线安全运行能力而生产的，其主要由自动充气控制箱、压缩空气冷冻干燥机、空气压缩机、储气罐和相连接的气路管件组成。

3.2 微正压装置基本运行方式装置电源取自5#坝段配电室检修配电箱13X，空压机和冷干机动力电源由自动充气控制箱后端子排上接入。

交流电源转换为DC24V电源后经直流稳压电源开关给控制及信号回路供电。

自动充气控制箱是设备电气控制的中心，根据储气罐内气压指示，对空压机运行起停，并对母线补充供气进行自动控制，保持母线充气气压维持在一定的范围内。

同时设有空压机运行超载，超时和母线充气过压保护及相应的告警音响指示等。

设备正常运行时，由空气压缩机输出的压缩空气经压缩空气冷冻干燥机送出干燥净化的压缩空气，为母线充气提供气源。

状态。功能二，可单独进行湿度控制，当母线内部湿度值超过上限设定
值时，系统进行热风吹扫，在母线内部湿度值达到下限设定值后停机，
系统处于湿度监控状态。
二、 主要技术指标
1. 技术标准：GB 7251.1-2005
2. 防护等级：IP20
3. 测量范围：压力 0～2500Pa（连续可调）,湿度 0～100%RH（连续可调），
按压 SB2（停止按钮）或按压 SB1(急停按钮)系统停止工作，按压 SB1 后需将其旋转归位以备下次启机。
若长期不用应将柜内 QF 断路器断开。 4. 保护控制
a) 空气压缩机运行超载、断相保护
系统控制电路串接空压机 FR 热继电器，在空压机运行时出现超载、
断相时，将切断控制电源，此时系统停机，面板各仪表均无显示，需
相应气路连接管件所组成。

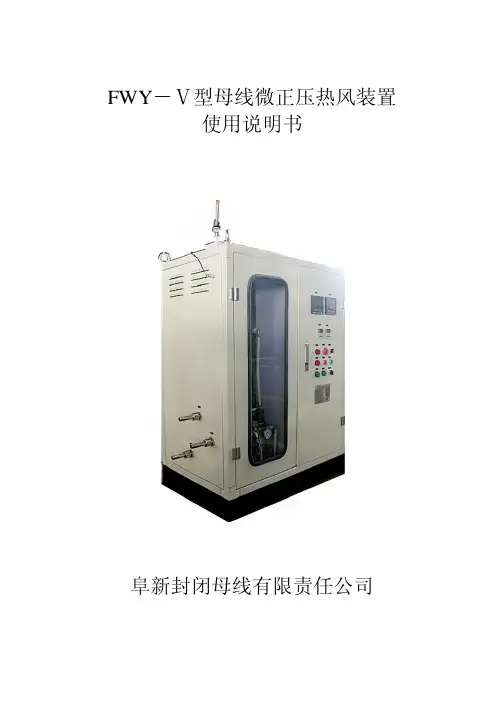

FWY－Ⅴ型封闭母线微正压热风装置控制柜是该装置的核心。功能
一，可根据母线内的气体压力指示，对母线进行适量的补气，使得母线
内部的压力值保持在一定范围内。该装置同时还测量母线内部湿度值，
当测量值超过湿度上限设定值时，系统自动对其内部进行热吹扫（热风
保养），使母线内部的湿度值达到下限设定值后停止吹扫自动进入微正压
湿度＜85%RH，无腐蚀性气体。
9. 处理后气体的露点：
＜ -40℃
10.处理后气体含微尘直径： ＜0.05mm
电话：86-0418-2813809
传真：86-0418-2810081
网址：
1
电子邮箱：fxfb123@
阜新封闭母线Leabharlann 限责任公司地址：辽宁省阜新市海州区新华路 46 号
阜新封闭母线有限责任公司
地址：辽宁省阜新市海州区新华路 46 号

封闭母线微正压压力标准概述封闭母线是一种用于电力传输和分配的装置，在电力系统中具有重要的作用。

为了保证封闭母线的安全运行，微正压压力标准被制定出来，用于监控和控制封闭母线的压力。

微正压压力标准的意义微正压压力标准可以确保封闭母线内部的气体保持稳定的微正压状态。

微正压是指封闭母线内部的气体压力高于外界压力的一种状态。

通过保持微正压，可以防止外界空气或湿气进入封闭母线内部，减少潮湿和腐蚀等问题的发生。

另外，微正压还可以减少封闭母线中的氧气含量，从而降低火灾发生的风险。

微正压压力的选择微正压压力的选择应根据具体的封闭母线设计和运行条件来确定。

通常情况下，一般会选择一个适当的微正压范围，以保证封闭母线内部的气体压力稳定，并满足设备的安全要求。

微正压压力的监测为了确保封闭母线内部的微正压压力处于正常范围内，需要进行定期的监测。

监测可以通过安装压力传感器来实现，该传感器可以实时监测封闭母线内部的气体压力，并将数据传输到监控系统中进行分析和处理。

保持微正压的措施为了保持封闭母线内部的微正压，可以采取以下措施： - 定期检查和维护封闭母线系统，确保密封性良好； - 定期检查压力传感器和监控系统的工作状态，及时处理异常情况； - 控制封闭母线的温度，避免温度过高引起气体膨胀，影响微正压状态； - 定期排除封闭母线内部的湿气和其他杂质，以保证系统的正常运行。

微正压压力标准的制定和更新微正压压力标准的制定和更新应根据相关行业标准和技术发展的要求进行。

制定标准需要考虑封闭母线的设计、制造、运行和维护等方面的因素，以确保标准的科学性和可操作性。

随着技术的进步和经验的积累，标准应定期进行评估和更新，以适应新的发展和需求。

总结封闭母线微正压压力标准的制定和遵守对于保证封闭母线的安全运行具有重要意义。

通过合理的微正压控制措施和定期的监测维护，可以保持封闭母线内部的微正压状态，减少安全隐患和故障的发生。

制定和更新微正压压力标准需要与相关行业紧密合作，结合技术发展和实践经验，以确保标准的科学性和可操作性。

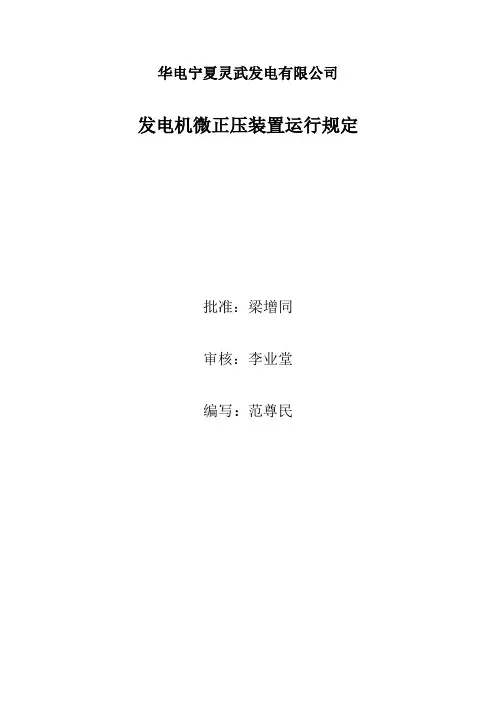

华电宁夏灵武发电有限公司发电机微正压装置运行规定批准：梁增同审核：李业堂编写：范尊民二0一二年十二月六日发电机微正压装置运行规定1、微正压装置简介FWK-1A发电机封闭母线微正压控制装置主要用于发电机封闭母线的保护。

该装置将压缩空气过滤、干燥后充入到封闭母线中，使封闭母线内的空气压力始终保持在“微正压”状态，防止外界含有粉尘的湿空气进入封闭母线，避免因绝缘下降产生闪络等不正常现象，保证发电机的安全正常运行。

2、设备型号参数：型号：FWK-I ；进入封闭母线内的气体大气压露点不高于-20℃（压力露点3℃，0.7Mpa）；颗粒杂质≤0.01μm；含油：≤0.1mg/ m3；；充气流量：≥1m3/min；浮充压力500～1500Pa（可调）控制精度：≤±1%FS；微正压装置主气源压力0.5～0.7Mpa。

3、微正压装置运行（1）微正压运行方式将控制面板“电源”开关置于右旋位置，设备将自动运行。

（2）定时充气运行方式封闭母线气密性很差，难以建立微正压，则应选择定时充气功能。

操作方法如下：1）在控制柜内，关闭电源，设置充气时间和保压时间。

2）将控制面板上的定时充气开关置于右旋位置。

3）开启电源，设备将按设定时间运行。

4、发电机微正压装置正常巡回检查项目：1）控制面板上无故障信号2）控制面板上电源、运行指示灯亮3）控制面板上充压时间、保压时间、压力表指示在规定范围内4）空压机和冷干机运行时无异音、各部振动合格5）各电缆、端子线无松动、过热氧化现象6）各部管路进出口阀门位置正确，无漏气现象7）储气罐压力正常，安全阀严密无漏气5、发电机微正压装置使用注意事项：1）发电机封闭母线微正压装置使用仪用压缩空气作为主气源，空气压缩机为封闭母线的备用气源。

正常情况下维持封闭母线压力在0.5—1.5KPa范围内。

2）设备停运时，先停设备面板上的电源开关（向右旋转为关），再停设备装置控制柜内的控制电源小开关，最后停MCC电源开关(6.9米汽机保安MCC)，送电时与此相反。

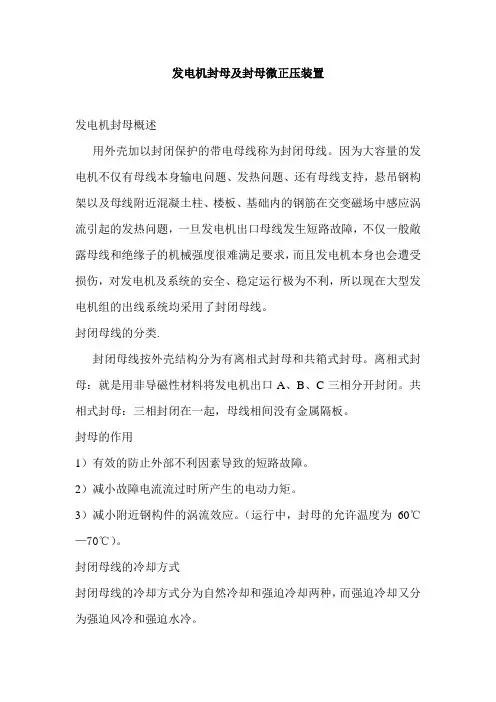

发电机封母及封母微正压装置
发电机封母概述
用外壳加以封闭保护的带电母线称为封闭母线。

因为大容量的发电机不仅有母线本身输电问题、发热问题、还有母线支持，悬吊钢构架以及母线附近混凝土柱、楼板、基础内的钢筋在交变磁场中感应涡流引起的发热问题，一旦发电机出口母线发生短路故障，不仅一般敞露母线和绝缘子的机械强度很难满足要求，而且发电机本身也会遭受损伤，对发电机及系统的安全、稳定运行极为不利，所以现在大型发电机组的出线系统均采用了封闭母线。

封闭母线的分类.
封闭母线按外壳结构分为有离相式封母和共箱式封母。

离相式封母：就是用非导磁性材料将发电机出口A、B、C三相分开封闭。

共相式封母：三相封闭在一起，母线相间没有金属隔板。

封母的作用
1）有效的防止外部不利因素导致的短路故障。

2）减小故障电流流过时所产生的电动力矩。

3）减小附近钢构件的涡流效应。

（运行中，封母的允许温度为60℃—70℃）。

封闭母线的冷却方式
封闭母线的冷却方式分为自然冷却和强迫冷却两种，而强迫冷却又分为强迫风冷和强迫水冷。

封母微正压装置
为保证封母内部有良好的绝缘水平，用压缩机将空气干燥后送入封母内，使封母内气压略高于外部大气压，以阻止外部空气水分进入封母。

一般在停机后投入，起机后退出。

FB封闭母线安装使用说明书Service Manual Of Enclosed Busbar阜新封闭母线有限责任公司FUXIN Enclosed Busbar Co.Ltd目录1、适用范围2、现场验收与保管3、离相封闭母线安装4、TP-LA柜安装5、中性点柜的安装6、负荷开关的安装7、微正压装置的安装8、热风保养装置的安装9、热超导降温除湿装置的安装10、共箱母线的安装11、电伴热式共箱母线的安装12、绝缘共箱母线的安装13、金属箱式电缆母线安装14、现场试验15、运行与维护16、有关事项17、封闭母线可成套供货范围18、制造厂为方便用户可另行提供下列备品备件19、安装工艺流程图1. 适用范围本说明书适用于我公司生产的发电机主回路封闭母线、厂用分支、PT分支回路封闭母线、厂用变压器和启备变压器回路共箱母线、金属箱式电缆母线、发电机励磁回路共箱母线及PT柜、PT-LA柜、负荷开关柜、微正压柜、中性点柜及附属设备的安装。

2. 现场验收与保管2.1 封闭母线运到安装现场，产品应存放在干燥、通风、远离潮湿及含有腐蚀性气体的场所。

开箱验货前甲方应提前通知制造厂人员到达现场共同验收，甲乙双方验货人员应根据由制造厂家提供装箱清单进行验收。

2.2 产品开箱后，首先检查箱内产品有无因运输及其他原因发生的碰撞损坏现象，如有损坏现象，应做好记录。

双方验收人员在此记录签字。

2.3 对于各箱零部件，应根据装箱单仔细核对箱内零部件的名称、代号、数量进行验收。

2.4 对于散部件、标准件，特别是镀银件验收后，应立即运往专用保管库，分类登记，按图样要求及施工进度发放零部件。

防止因存放在露天仓库造成受潮、腐蚀、损坏及丢失。

2.5 对于PT柜或PT-LA柜、中性点柜、微正压装置（柜）、热风保养装置、负荷开关柜、空压机等设备验收后，应立即运往防雨、防潮、安全、不易碰撞的专用仓库保管。

2.6 对于备品备件应根据装箱单上的名称、代号、数量进行验收，验收后应立即运往专用仓库保管。

PDF 文件使用 "pdfFactory Pro" 试用版本创建
5 气体干燥 a 干燥筒内装有吸湿剂（活性氧化铝），当压缩空气通过时，空气中的潮气被吸收。 b 正常运行时，两个干燥筒 一个向母线壳中充气，另一个则经节流阀流进的少量气体从筒中流
出的同时带出潮气，从而起到对吸湿剂的干燥作用。这样一进一出使吸湿和干燥过程交替进行。 c 干燥剂吸湿量较大时，将变成粉红色，运行中应定期检查更换，具体视其变色程度（粉红色为
控制电路 220V±10% 11. 消耗功率：60W 三. 系统的工作原理 来自气源的压缩空气通过柜内的油水分滤器和干燥器筒，使气体得以净化，并在阀的控制下进 入封闭母线内空间。当母线内的微正压力达到上限设定值时，压力变送器将测得的压力信号传输至
PDF 文件使用 "pdfFactory Pro" 试用版本创建

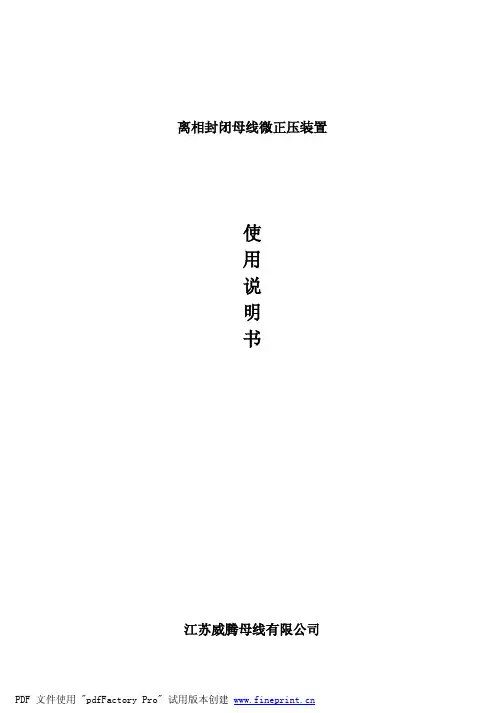

离相封闭母线微正压装置
使 用 说 明 书
江苏威腾母线有限公司
PDF 文件使用 "pdfFactory Pro" 试用版本创建
目录
一. 概述 1. 用途 2. 性能
二. 主要技术指标 三. 系统的工作原理 四. 使用要求及维护
1. 对气源的要求 2. 滤气器 3. 压力变送器 4. 控制与测试 5. 气体干燥 五. 装置柜及外管路与设备的配置 六. 使用前的检查及要求 七. 时间继电器 八. 随机附件
二次仪表，表内继电器发生转换并使中间继电器控制电磁阀停止供气，当因泄漏使母线外壳内空气 压力降至下限值时，中间继电器自动接通电磁阀电源使系统恢复供气，由此重复初始过程。 四. 使用要求及维护
1. 对气源的要求 a. 含微尘直径小于 100μm。 b. 供气管路中不得生成凝结水。 c. 含油量小于 15ppm。

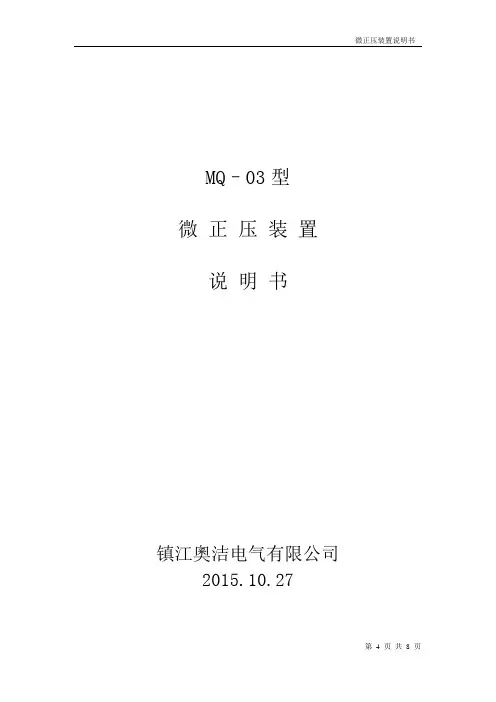

MQ–03型微正压装置说明书镇江奧洁电气有限公司2015.10.27目录一.技术说明二.操作与维护三.安装四.附图一、技术说明1.使用条件环境温度：0～40℃气源压力：1.6 MPa气源流量：150～180 m3/h气源温度≤40℃含尘直径≤0.05 μm含油量≤1 ppm进、出气口管径：1英寸工作电源：AC220V 50Hz 1000W2.技术参数输出气体出口露点温度：-40 ℃输出气体出口压力：300～1800（可调）额定处理气量：180 m3/h低压报警压力：300 Pa（可调）高压报警压力：1800 Pa（可调）低压安全释放压力：2000 Pa（可调）高压安全释放压力：6500 Pa（可调）3.原理为防止封闭母线内部结露，对母线内部充入干燥洁净的空气，保持母线内空气一定的压力，阻止母线外部空气进入母线。

本装置主要由控制柜及管路组成，采用现场气源。

控制柜内主要元器件有：前置调压过滤器，无热再生干燥机，后置油雾分离器，高、低压控制开关，压力显示仪表，流量表计，一、二级减压阀，高、低压安全释放阀等。

气源首先经过前置调压过滤器的初步调压和过滤，将气源压力调整到干燥机的工作压力，经吸附式干燥机的过滤和干燥，后置油雾分离器去除油雾，然后经过一、二级减压阀调整压力到300～1800Pa，送入母线内部，保持母线内部微正压状态。

此装置设计为连续工作制，可自动对气源进行过滤和干燥，自行检测压力，确保母线内微正压状态。

为了保证母线能够安全正常运行，此装置设置高、低压报警输出和高、低压安全释放阀。

当出气口压力低于300Pa 时，低压控制开关动作，低压指示灯亮，干燥机开始工作对母线进行充气；当出口压力高于1800Pa时，高压控制开关动作，高压指示灯亮，干燥机停止工作。

高、低压控制开关出现故障无法动作时，出口压力会持续上升，为防止母线内压力过高，同时也为保护柜内元器件，因此设置高、低压安全释放阀。

当压力高于低压释放阀设定压力2000Pa时，自动释放压力；若低压释放阀不动作，压力继续上升，当压力高于高压释放阀设定压力6500Pa 时，自动释放压力。

哈尔滨哈电电站新技术有限责任公司真诚感谢惠顾我们公司的产品请您在使用前阅读使用说明书为保证大型发电机组的安全运行，要求封闭母线必须具备很高的安全可靠性，以杜绝因封闭母线的缺陷危及发电机、变压器等重要设备的安全，并避免因封闭母线的问题影响机组的正常运行。

而绝缘性能以及污秽程度是衡量封闭母线运行状况优劣的重要技术指标。

因此，大型发电机组的封闭母线，不但在设计生产上具备了比常规电气母线高的多的技术指标，而且还要通过采取必要的技术措施，确保封闭母线内部的绝缘状况始终处于良好状态。

GYK－30/1.0微正压自动控制装置，是以全新的理念设计生产的新型微正压自动充气装置。

具有较强的针对性和广泛的适应能力。

产品基本实现全自动运行和免维护。

GYK－30/1.0微正压自动控制装置，是以国家标准及国电公司的有关规程为技术依据，以“确保封闭母线长期稳定地运行在微正压状态；确保封闭母线内绝缘子表面不产生凝露现象；保证封闭母线内部洁净无明显污秽”的要求为目的，以“实现无人值守、长期稳定运行和基本免维护”为目标进行设计、生产的。

它将为您的封闭母线提供良好的工作环境，使封闭母线的运行工况符合GB/T8349—2000《离相封闭母线》、国电公司[1999]527《汽轮发电机运行规程》、电力部DL/T729—2000《户内绝缘子运行条件》的有关规定及制造商对其产品运行、维护的有关要求。

GYK－30/1.0微正压充气装置的标称气体处理量为30M3/h，在设计和制造中留有2倍的富余容量，使微正压充气装置在长期运行中输出气体品质的稳定可靠、提高装置适应不同运行工况的能力。

压缩空气处理系统的主要部件、容器及管路等均采用不锈钢材料精细加工、装配，运行稳定。

整机采用可编程控制器进行主要工作流程的监测、控制和保护，自动化程度高、运行哈尔滨哈电电站新技术有限责任公司可靠；装置实现了输出气体及封闭母线内部气体品质的在线监测，便于及时掌握微正压装置和封闭母线的运行情况。

华源电力WZK—I发电机封闭母线微正压装置操作说明我厂#1—#4机发电机封闭母线微正压装置均采用了牡丹江市华源电力设备有限公司生产的WZK—I型产品。

主要组成包括电气控制箱、充气控制箱、空压机、贮气罐。

主气源为我厂杂用气，辅助气源是装置系统自备空气压缩机。

正常情况下（厂杂用气正常运行），使用厂杂用气作为气源；非正常情况下(厂杂用气停气)，启动自备空气压缩机为封闭母线供气。

1．技术说明1．1设备工作电源：三相四线制，电压波动允许范围342V—418V，频率50Hz±1Hz1．2充气压力控制范围：300—2500pa可调1．3充气压力控制精度：FS±1%±1字1．4气报警压力：0—0.2Mpa可调2．通电投运前检查2．1确认电源是否符合条件：电压波动范围应在342V—418V之间，频率应保持49—51Hz之间。

2．2电气控制箱电源转换开关置于“左旋位置”。

2．3过滤器、干燥器、充气控制各阀门是否处于正确位置。

2．3．1正常情况下，厂杂用气气阀开启，空气压缩机气阀关闭；厂杂用气停气时，厂杂气阀关闭，空气压缩机气阀开启。

2．3．2干燥器入口阀（干燥器下方），应开启。

2．3．3压力表阀（贮气罐出气口），应开启。

2．3．4充气阀（充气控制箱内），应开启。

2．3．5手动充气阀（充气控制箱内），应关闭。

2．3．6速度控制阀（充气控制箱内），速度最大。

3．送电运行3．1正常情况下3．1．1按下空压机操作面板上B3按钮，停止空压机；紧急制动开关置于“OFF”位置。

3．1．2断开电气控制箱内空压机空气断路器。

3．1．3关闭空压机出口阀门，打开厂杂用气进气阀门。

3．1．4电气控制箱电源转换开关置于右旋位置，2min后开始自动充气。

3．2非正常情况下（厂杂用气停气情况）3．2．1打开空压机出口阀门，关闭厂杂用气进气阀门。

3．2．2合上电气控制箱内空压机空气断路器。

3．2．3将空压机面板上的紧急制动按钮置于“ON”位置；按下空压机操作面板上B2按钮，启动空压机。

发电机封闭母线微正压说明书
发电机封闭母线微正压说明书
1：引言
本文档是针对发电机封闭母线微正压系统的使用和操作进行详细说明的。

本文档旨在帮助用户正确安装、使用和维护发电机封闭母线微正压系统，以确保其正常运行和安全操作。

2：产品简介
2.1 发电机封闭母线微正压系统的定义和功能
2.2 发电机封闭母线微正压系统的组成部分
2.3 发电机封闭母线微正压系统的工作原理
3：技术规格
3.1 发电机封闭母线微正压系统的外观尺寸
3.2 发电机封闭母线微正压系统的电气参数
3.3 发电机封闭母线微正压系统的工作环境要求
3.4 发电机封闭母线微正压系统的安全性能指标
4：安装与布线
4.1 安装前的准备工作
4.2 安装步骤
4.3 布线注意事项
5：操作与维护
5.1 发电机封闭母线微正压系统的启动与停止
5.2 发电机封闭母线微正压系统的运行监控
5.3 发电机封闭母线微正压系统的故障排除
5.4 发电机封闭母线微正压系统的定期维护
6：安全注意事项
6.1 发电机封闭母线微正压系统的安全操作
6.2 发电机封闭母线微正压系统的安全维护
6.3 发电机封闭母线微正压系统的安全事故应急处理7：附件
本文档附带以下附件：
- 发电机封闭母线微正压系统组装图纸
- 发电机封闭母线微正压系统电路图
- 发电机封闭母线微正压系统维修手册
8：法律名词及注释
8.1 法律名词1：解释性描述或定义8.2 法律名词2：解释性描述或定义8.3 法律名词3：解释性描述或定义。

MQ-04型微正压使用说明书江苏大全封闭母线有限公司目录一．I PB微正压系统技术说明二．I PB微正压原理及说明三．I PB微正压系统现场安装四．I PB微正压系统操作方法IPB微正压系统技术说明一．微正压系统具体参数1．输出气体干燥度（出口露点温度）：2．出气口压力：300Pa –2500Pa3．空压机出口压力：0.4Mpa-0.7Mpa4．进气口管径：G1/2〞,供气口管径：G1/2〞5．电源：AC380V 50Hz(三相四线制)6．使用条件：环境温度0-40℃（室内）, 相对湿度≤85﹪7．外形尺寸800（宽）×1200（高）X600(深)二．运行方式1．微正压柜是由气路系统和电控系统组成，为连续工作制。

空压机启动后，自动对气源进行过滤和干燥，通过调压器减压向母线供气，维持母线内微正压。

2．安全保证，当母线内压力低于300Pa，低压控制开关接通，压力指示灯指示低压信号：当母线内压力超过2000-2500Pa，高压控制开关吸合，充气指示灯指示高压信号，空压机自动停止(压缩机启停一般为8-10次/h)。

3．微正压柜对气源要求：气源的温度需低于50℃，气源的露点温度需低于-10℃（常压），含尘直径小于0.05um，含油量必须低于15ppm，气源压力0.4-0.7Mpa .IPB微正压原理及说明防止封闭母线内设备结露的有效途径：维持母线内空气的较高干燥度，保持母线内空气一定的压力，阻止母线外部空气进入母线。

我公司微正压充气机MQ-04，从气源开始严格要求，采用国内技术先进的全无油活塞式空压机，流量0.42-0.6m3/min，压力0.7Mpa 完全无油，高清洁度气源经过分子筛干燥机的脱水干燥，露点湿度达到-40，分子筛干燥机靠两只干燥塔定时切换干燥和再生。

全无油高清洁度高干燥度空气，经过减压阀减压，出口空气压力维持在0.25Mpa 以内。

为了保证母线能够安全正常运行，母线上设有压力检测口，微正压系统对压力进行检测监视，当母线压力低于下限设定值时，压力控制开关7#9#点接通，空压机启动对母线进行充气；当母线压力超过上限设定值时，压力控制开关1#2#断开，空压机失电停止工作，压力控制开关1#3#接通，高压报警指示灯亮(正常情况下高压指示灯为瞬间亮，如长时间亮请检查原因)。

封闭母线微正压压力标准封闭母线微正压压力标准是指在封闭型母线系统中，通过微正压控制系统来确保系统的正常运行和安全性。

母线系统是电力系统中的重要组成部分，起着输电和分配电能的作用。

封闭型母线系统是一种比较先进的母线系统设计，能够提高系统的稳定性和可靠性。

在封闭型母线系统中，微正压控制系统起着非常重要的作用。

微正压是指在一定范围内对系统进行微小的正压控制，以确保系统在正常运行状态下。

微正压控制系统可以通过监测系统的压力变化，及时调节系统的压力，保持系统的稳定性。

通过微正压控制系统，可以有效地避免系统压力过高或过低导致的故障，确保系统的安全性和可靠性。

为了确保封闭型母线系统的微正压压力达到标准要求，通常需要制定相应的压力标准。

这些压力标准通常包括系统的正常工作压力范围、系统压力的变化范围、系统压力的监测要求等内容。

通过制定压力标准，可以规范系统的运行要求，保证系统在正常范围内工作，避免系统压力异常导致的故障。

在制定封闭母线微正压压力标准时，需要考虑系统的特点和要求，充分考虑系统的安全性和可靠性。

压力标准的制定应该结合系统的实际情况，合理设定压力范围，确保系统在正常工作压力下运行。

同时，压力标准的制定还应考虑系统的压力监测和调节措施，保证系统的正常运行和安全性。

总的来说，封闭母线微正压压力标准是保证系统正常运行和安全性的重要措施。

通过制定压力标准，可以规范系统的运行要求，确保系统在正常范围内工作，避免系统压力异常导致的故障，保证系统的稳定性和可靠性。

制定压力标准需要充分考虑系统的特点和要求，确保系统在正常工作压力下运行，保证系统的正常运行和安全性。

母线微正压装置LX–03型(双路电源三相三线)说明书北京星城福源电子仪器仪表数显元件厂目录母线微正压装置说明书母线微正压装置是为电厂母线提供干燥气体提高母线安全运行能力的充气设备。

它采用无热再生分子筛脱水的方法，可提供露点优于–30℃的干燥气体。

本机具有自动启动、停止及多种告警保护功能，控制电路简单易于维护，使用安全可靠。

本机虽为电厂母线专门设计，由于其可提供微正压，高干燥度气体，也适应于其他部门。

一、主要技术性能：1．输出气体干燥度：优于–30℃（20℃）。

2．浮充压力：0～3300pa(3.3Kpa) (可调)。

3．供气量：≥25立方米/小时（以每分钟0.42m3/7Kpa无油空压机为气源）。

4．告警保护功能：空压机超载停机告警,空压机运行超时停机告警。

5．告警方式:灯光显示与音响并存。

6．具有自动放水及设备启动运行计次功能。

7．电源：空压机三相380V，控制电源220V。

（三相三线制双电源）8、使用条件：环境温度1～40℃（室内）、相对湿度≤85%。

9、体积：600（长）×450（宽）×1160（高）毫米3。

10 重量：50 千克二、设备结构与原理简述：母线微正压装置是由气路系统和电控系统组成。

两部分安装于前后机门都可开启的机柜中。

空气压缩机、储气罐置于机柜外部通过管路与机柜右侧下部的输入气口相连接。

干燥气输出口和母线气压采样输入口均置于机柜顶部、便于通过管路与母线相连接。

1.气路系统：〈参见气路连接方框图〉无油空气压缩机输出的压缩空气通过外接储气罐接至机柜输入气口，经位于机柜内的过滤减压阀1，进入分子筛吸附器。

在过滤减压阀前面，并联接于机门内侧气路盘上的电接点三针压力表GYB，其下限压力指针调于0.4Mpa，上限压力指针调于0.60Mpa。

在设备运行时，储气罐气压低于0.4Mpa令空压机运转,高于0.60Mpa令空压机停止,以对储气罐的储存气压进行监视和控制。

减压阀1的作用是将分子筛吸附器入口气压调于0.4～0.45Mpa，以保证分子筛吸附器良好的工作状态。
