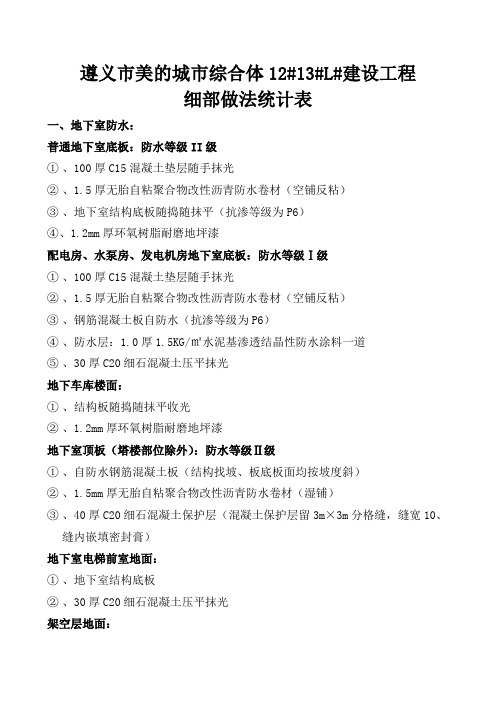

遵义市美的城市综合体12#13#L#建设工程细部做法统计表一、地下室防水：普通地下室底板：防水等级II级①、100厚C15混凝土垫层随手抹光②、1.5厚无胎自粘聚合物改性沥青防水卷材（空铺反粘）③、地下室结构底板随捣随抹平（抗渗等级为P6）④、1.2mm厚环氧树脂耐磨地坪漆配电房、水泵房、发电机房地下室底板：防水等级Ⅰ级①、100厚C15混凝土垫层随手抹光②、1.5厚无胎自粘聚合物改性沥青防水卷材（空铺反粘）③、钢筋混凝土板自防水（抗渗等级为P6）④、防水层：1.0厚1.5KG/㎡水泥基渗透结晶性防水涂料一道⑤、30厚C20细石混凝土压平抹光地下车库楼面：①、结构板随捣随抹平收光②、1.2mm厚环氧树脂耐磨地坪漆地下室顶板（塔楼部位除外）：防水等级Ⅱ级①、自防水钢筋混凝土板（结构找坡、板底板面均按坡度斜）②、1.5mm厚无胎自粘聚合物改性沥青防水卷材（湿铺）③、40厚C20细石混凝土保护层（混凝土保护层留3m×3m分格缝，缝宽10、缝内嵌填密封膏）地下室电梯前室地面：①、地下室结构底板②、30厚C20细石混凝土压平抹光架空层地面：①、钢筋混凝土结构面地下室外侧墙：①、25厚聚苯乙烯泡沫板保护层（专用胶水粘贴）②、1.5mm厚JS防水涂料③、钢筋混凝土侧壁板自防水，打磨清理平整干净（抗渗等级为P6）④、内墙白色腻子两遍至表面光滑平整二、屋面防水：2.1保温上人屋面（住宅屋面、下层为房间的露台）：防水等I级①、结构层：钢筋混凝土结构层（结构找坡、板底平板面斜）；②、防水层：1.5厚JS防水涂料一道，1.5mm无胎自粘聚合物改性沥青防水卷材一道（湿铺）；②保温层：30mm厚挤塑聚苯板保温层；④、保护层：40厚细石混凝土保护层，内配ø4@200×200钢筋网，提浆压光，分隔缝@3000×3000，缝宽10，缝内嵌改性沥青密封膏。

2.2无保温不上人屋面（电梯间屋顶）：防水等I级①、结构层：钢筋混凝土结构层（结构找坡）；②、防水层：1.5厚JS防水涂料一道，1.5mm无胎自粘聚合物改性沥青防水卷材一道（湿铺）；③保护层：30厚细石混凝土保护层。

细部做法(XX楼)一、屋面工程1、保温上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。

成品塑料分格条上宽30mm，下宽20mm。

待混凝土终凝后取出，缝内沥青油膏嵌缝。

（甲方分包）●阻燃挤塑聚苯板粘贴（甲方分包）。

●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1:3水泥砂浆找平层●1:6水泥炉渣找坡，最薄处30厚（坡度详见各子项屋顶排水设计）6m×6m分格留槽，槽内至女儿墙设Φ25PVC通气管，间距3m●2mm厚聚氨酯涂膜防水层一道（甲方分包）●女儿墙墙面20mm厚1:2.5水泥砂浆抹灰，两遍成活，阴阳角做圆弧角处理●钢筋混凝土结构层，原浆压光2、保温不上人屋面:●40厚C20细石混凝土保护层，内配钢筋为φ4@200×200冷拔丝，表面压光，设间距≦6000分隔缝，钢筋在缝内断开。

成品塑料分格条上宽30mm，下宽20mm。

待混凝土终凝后取出，缝内沥青油膏嵌缝。

●厚阻燃挤塑聚苯板粘贴（甲方分包）●4mm厚聚酯胎SBS-1型改性沥青防水卷材，同性胶粘剂二道沿墙上翻250mm以上（高度自屋面完成面的最高点算起）（甲方分包）●20厚1：3水泥砂浆找平层● 1：6水泥炉渣找坡层，最薄处30厚（坡度详见各子项屋顶排水设计）●钢筋混凝土结构层，原浆压光3、不保温不上人挑板，雨棚顶面等处●20厚1:3水泥砂浆● 1.5mm厚聚氨酯涂膜防水层，上翻300mm（甲方分包）●钢筋混凝土板面清理，1:3水泥砂浆找补二、楼地面做法厨房、卫生间、阳台防水保护层施工时长方向按800-1000间距嵌玻璃条。

1、候梯厅、走道、前室：●面层二次装修考虑●钢筋混凝土结构层2、水泵房、水箱间、湿式报警阀间地面:●30厚C20细石混凝土面层压光● 1.5mm厚JS防水涂膜（由防水单位施工）●20厚1:2.5水泥砂浆找平层●250厚1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层3、低压配电室、值班室地面：●100厚C20混凝土垫层●900厚级配砂卵石回填层，分层夯实●钢筋混凝土结构层4、柴油发电机房、储油间地面（混凝土地面）:●20mm厚1:3水泥砂浆面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层5、机动车库：●机动车库最薄处40厚C20砼面层压光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层6、地下室入口车道●机动车库最薄处50厚C30砼，内配钢筋￠6@250，单层双向，刻纹●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层7、风机房、设备间地面：●20厚1:3水泥砂浆面层，表面撒1:1水泥砂子提浆抹光●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层8、消防水泵房地面（混凝土楼面，有防水层）●20mm厚水泥砂浆面层，表面撒1:1水泥砂子提浆抹光● 1.5mm厚JS防水涂膜（甲方分包）●20厚1:2.5水泥砂浆找平层●1:6水泥炉渣回填层●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层9、积水坑地面（水泥砂浆地面，有防水层）：●20厚1:3水泥砂浆面层，刮平，找微坡向集水点● 1.2mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层10、消防水池：●20厚1：3水泥砂浆面层，刮平，找微坡向集水点● 1.5mm厚JS防水涂膜（甲方分包）●基层清理，刷1:0.4水泥浆一道●钢筋混凝土结构层11、电梯机房、电井：●20mm 厚1：3水泥砂浆面层压光●钢筋混凝土结构层12、水管井：●20mm厚1：3水泥砂浆压光，1%找坡，坡向地漏，表面压光● 1.5 mm厚JS防水层涂膜，上翻300mm（甲方分包）●钢筋混凝土结构层13、商业、储藏室、物管、办公、卧室、客厅、餐厅●20mm厚1：2.5水泥砂浆拉毛（商铺、办公室、客厅居中嵌玻璃条一道，卧室在门口嵌玻璃条一道）●水泥浆水灰比0.4至0.5结合层一道●钢筋混凝土结构层14、卫生间1（公共卫生间）●面层二次装修考虑●30mm厚C20细石混凝土保护层，坡向地漏，最薄处10mm，拉毛●2mm厚聚氨酯涂膜防水，沿墙上翻300，门洞处向房间内延伸300，洗手盆位置上翻参考墙面做法。

建筑工程装饰细部做法一内装修工程1、灯口、箱体、管道口等处墙面抹灰、腻子收口必须仔细，为细部质量控制的重点区域。

2．楼梯栏杆，扶手及门窗细木制品必须精工细做，保证表面平整光滑，刷漆前仔细打磨，油漆表面平整光亮，五金、灯具、卫生器具等油漆涂料污染后随手清理干净。

3．室内阳角均做90度1:2水泥砂浆护角，门窗洞口一侧（小面）均用水泥砂浆抹面压光，木门窗与立墙交接处先用水泥砂浆掺适量的麻丝嵌缝密实，两天后再打底抹灰。

详见附图1-1 4．内窗台：水泥砂浆窗台的统一做法为4:4:1，5．开关、插座等面板必须于墙面最后一遍面层成活后安装，以防止交叉污染；6．面砖镶贴：室内面砖在施工前必须进行认真的排砖设计。

①墙、地面的面砖规格相同时，墙、地面砖的缝隙应贯通，不应错缝，规格不相同时不做要求；②面砖预排时，应尽量避免出现非整块现象，如确实无法避免时，应将非整块的面砖排在较隐蔽的阴角部位；③在结构施工前能确定面砖规格，排砖设计出现非整块砖时，可建议适当变更墙体位置或门窗洞口位置及尺寸；④如果在一个墙、地面确实出现无法避免的小于1/2块的小条砖时，应将一块小条砖加一块整砖的尺寸平均后切成两块大于1/2的非整砖排列在两边的阴阳角部位，并且位置要对称；⑤面砖的镶贴的平整度必须进行严格的控制。

⑥从材料关把起，镶贴前应对材料进行严格的大小筛选，分成大、中、小三种规格，防止镶贴错缝。

⑦面砖的擦缝要使用专用嵌缝膏，缝隙密实、干净、顺直，凹进缝内1mm，禁止勾平缝，不应出现瞎缝和空鼓；⑧卫生间地面地漏位置应放置在一整块地砖中央或拼缝十字线上，地砖拼缝应在整块地砖的对角线上。

7．乳胶漆、油漆、涂料等面层，最后一遍成活不得滚涂，须用细毛排刷仔细上下顺一个方向涂刷，面层质量以人站于2m之外，肉眼看不到涂刷痕迹为标准。

8．楼梯间装修是工程的关键部位，在施工中必须认真对待，楼梯间墙面一般要求刷乳胶漆或涂料，在施工时不得直接在墙面上刷乳胶漆或涂料，必须先满刮腻子找平（一般二~三遍）。

常用结构及工程细部节点做法，全方位图片展示！来源：百度文库、中建一局、豆丁施工整理如有侵权，请联系删除结构工程细部节点做法一、规定做法01直螺纹丝头加工做法说明：1、直螺纹丝头加工前，钢筋端头采用专用机具切割。

2、加工成型的有效丝头长度 ==（套筒长 /2 ））+2mm 。

3、直螺纹加工质量应牙形饱满，使用配套工具进行检查、验收。

4、丝头安装保护帽，分类码放整齐，标识清晰。

5、采用专用机具切割，保障钢筋端头垂直、平整。

02直螺纹外露丝扣要求说明：1、直螺纹套筒连接采用力矩扳手拧紧，并且钢筋端头相互顶紧。

2、直螺纹外露丝扣不大于 2 个完整丝扣，但不得不露丝扣。

3、对直螺纹接头进行验收，并及时做好标记。

施工单位质检员应对接头质量 100% 自检，合格的以蓝点标记并抽取 10% 的接头进行拧紧扭矩校核，合格的以黄点标记监理单位抽取5% 的接头进行拧紧扭矩校核合格后以红点标记。

03钢筋保护层垫块要求说明：1、混凝土构件应采用水泥垫块控制钢筋保护层厚度。

2、水泥垫块的规格、尺寸应准确，并具有相应的抗压、耐碰撞强度。

3、水泥垫块应绑扎牢固，安装的位置、间距应符合施工方案要求。

04墙拉钩煨弯做法说明：1、根据墙体截面尺寸计算双“ F ”卡加工的尺寸如左图：2、将可重复使用的双“ F ”卡放置于拉钩部位。

3、使用专用工具对墙拉钩进行煨弯。

4、使用可重复利用的双“ F ”卡，保障墙钢筋骨架宽度、拉钩的弯弧半径、平直段长度满足要求。

05导墙木模板接高节点做法说明：1、在导墙混凝土浇筑前，预留对穿螺栓。

（规格、间距按照方案要求）。

2、导墙混凝土顶部弹一条直线，用无齿锯沿线切齐，剔除混凝土软弱层至露出均匀石子，粘贴海绵条。

3、墙体次龙骨下挂至螺栓孔以下。

4、利用螺栓将主龙骨锁紧，进行验收。

5、墙体接高节点也可采用此办法。

6、防止导墙接高出现涨模、漏浆、错台的现象。

06墙、柱水平施工缝做法说明：1、墙、柱混凝土浇筑高度应高于梁底、板底标高线以上30mm 。

精选屋面细部做法63张图（带说明）精品工程的屋面工程须是亮点所在，注重对防水层的细部质量、防水效果、屋面整体版排策划、屋面砖的铺设、天沟、避雷带、四根（管根、女儿墙根、变形缝根、上人口根），五口（排气口、出气口、排水口、檐口、上人口）等的精细处理。

广场砖面层样板屋面展开剩余94%混凝土面层屋面样板混凝土面层屋面工程实例广场砖面层屋面1、屋面坡向二次深化设计某工程设计图纸屋面排水示意图深化设计后的屋面排水示意图按设计原图施工（相对屋面广场砖铺贴观感、平整度较差）经过对设计图二次深化设计（相对较好）2、广场砖勾缝分格缝做法广场砖勾缝构架铝壳板对缝施工构架铝壳板对缝施工3、滴水线构架滴水线悬挑结构滴水线4、面砖排版构架面砖排版构架根部细部处理女儿墙及伸缩缝样板女儿墙面砖饰面注意事项：暗埋式排气孔(一般设在女儿墙和塔楼墙体上或伸入屋面风帽内。

)暗埋式排气孔面砖女儿墙女儿墙贴砖进行图案设计，分格缝与屋面广场分格缝对缝施工。

水泥砂浆面层女儿墙粉刷女儿墙分格简洁到位，图案清晰，有效控制了墙面开裂、空鼓，无色差。

５、屋面避雷带做法屋面避雷带做法６、伸缩缝伸缩缝做法样板７、泛水构造做法面砖弧形做法风帽与塔楼泛水一体做法地砖直角(周边采用大面砖或石材处理解决排版不是整砖问题)混凝土弧形加厚，防止根部易破损、开裂、空鼓问题弧形混凝土泛水样板8、天沟做法屋面天沟样板不锈钢型材与石材组合天沟箅子屋面天沟采用石材箅子水落口，篦子应采用立体式，且应可拆卸清理，不应采用平面式篦子。

穿墙水舌9、风帽面砖风帽10、排气管排气管要求设置在屋面分格缝中间，做到居中安装。

排气管样板11、通气管做法通气管采用塑料树绿化美观通气管采用不锈钢管制作通气管标识、管根收口、防雷接地根部石材整体做法通气管标识、管根收口、防雷接地12、水簸箕水簸箕，美观大方，易于安放，但注意做泛水时要预留接水簸箕位置。

13、栈桥跨管道或变形缝处，设计人性化小桥，既方便检修，又起到美观和成品保护的效果，在放置小桥处应提前留设防雷接地点。

住宅坡屋面细部构造标准做法目录2.1 檐口 (2)2.2挂瓦条、顺水条 (2)2.3檐沟 (3)2.4脊瓦、斜天沟 (4)2.5泛水 (5)2.6避雷带 (6)2.7出屋面烟道、管道 (8)2.8砂浆卧瓦层檐口、檐沟做法 (9)2.1 檐口2.1.1反檐预留钢筋长度，按照屋面各层厚度增加70mm预留，在主体混凝土浇筑完成后二次浇筑。

2.1.2滴水线采用20×20成品滴水线，距外侧20mm。

2.2挂瓦条、顺水条2.2.1持钉层35厚C20混凝土，内配φ4@100×100钢筋网片。

2.2.2顺水条—25×5扁钢，中距500，采用3.5×40水泥钉间距600固定。

2.2.3挂瓦条L30×4，间距按瓦规格。

2.3檐沟2.3.1屋面瓦伸出檐沟不少于50mm，防水附加层上翻至坡屋面500mm。

2.3.2滴水线采用成品滴水线距外侧60mm，宽×深=20mm×30mm。

2.3.3檐沟内落水口参考1.6平屋面落水口做法。

2.4脊瓦、斜天沟2.4.1脊瓦卧瓦层高出斜屋面瓦80mm，卧瓦层采用1:3聚合物纤维砂浆。

2.4.2屋脊两端找平层设置2φ6通常钢筋与φ4钢筋网片绑扎。

2.4.3屋面板内预埋φ10锚筋伸出屋面200mm间距900mm，与钢筋网片连接。

2.4.4阴角部位防水附加层伸入坡屋面不小于500mm。

2.4.5斜天沟两侧瓦应切割整齐，边缘平整，沟两侧采用聚合物砂浆封堵抹平，沟边的瓦均应与挂瓦条钉牢。

2.5泛水2.5.1小于90°部位的泛水采用成品耐候型自粘聚合物沥青泛水带，大于90°的部位采用聚合物砂浆抹成圆弧角。

2.6避雷带2.6.1避雷带支架采用成品支架，除避雷引下线外其他部位严禁在屋面瓦上打孔。

2.6.2瓦卡的长度和煨弯按瓦形状制作。

2.7出屋面烟道、管道参考12YJ5-2第K112.7.1出屋面烟道卷材采用自攻钉固定，密封膏缝严，外侧聚合物砂浆抹面，做法详见上图。

三层屋面细部构造：1、女儿墙：1）女儿墙顶部向内≥5%找坡，100mm挑檐下作凹槽式滴水线；女儿墙防水外采用30mm厚憎水膨珠保温砂浆，女儿墙面层材料及颜色（设计无女儿墙面层做法）待屋面面层（设计为混凝土面层）确认材料及颜色后再确认。

2）女儿墙面层可增加体现央行理念的设计图案工程案例参考3）女儿墙顶部建议做法：采用铝扣板压顶，铝板在女儿墙挑檐底部作滴水线构造。

铝板扣顶构造2、出屋面外墙：1）外墙设计做法：涂料饰面颜色最后根据屋面颜色以及设计、监理、顾问、业主确认后实施。

2）外墙外檐滴水通长要顺直，打胶防渗。

3）屋面爬梯屋面外墙钢爬梯涂饰警示色；下部1.8m范围内做活页门上锁处理。

4）出屋面外墙是否需要作构造图案？工程案例参考3、屋面设备基础1）出屋面风口泛水高度不得小于250mm，卷材上口应采用金属压条进行紧固，卷材表面应作砂浆粉刷保护层；2）顶部表面排水坡度正确、阳角方正、顺直，檐口下端应作滴水线或滴水槽，面层不得空鼓、开裂；3）基础根部周边应设置20mm缝隙，并用硅胶进行嵌缝，嵌缝应平整光滑，无裂纹、起皮、下陷等缺陷。

4、屋面分隔缝屋面面层做法为1）分格缝设置位置为：与女儿墙交接处，与突出屋面的楼梯间、电梯间和屋面水箱端的交接处，与管道、排气孔的交接处及建筑物的开间轴线处，出屋面的大型设备基础和柱子四周；20mm硅胶嵌缝管线支架设计2）分格缝间距应按6mx6m设置，缝宽度增设为为20mm，缝内下部填硬泡聚氨酯板，面层宜采用硅胶进行嵌缝，硅胶表面应平整光滑、顺直，不得有起皱、脱皮、开裂、下塌现象，分格缝需按现场屋面实际尺寸进行排版。

3）分格缝距两侧女儿墙和山墙之间，预留宽度为30mm 的缝隙，剩余部分均分，间距不大于6m。

4）分隔缝初步设计理念：分隔缝两侧各粉刷100mm宽度色带，作为屋面分隔线，屋面面层总包建议采用聚氨酯自流平或彩色混凝土。

屋面分格缝采用不锈钢包边后，再用弹性材料嵌缝5、屋面排气构造本工程屋面为倒置式屋面，排气道设置在找坡层内。

常用结构及装修工程细部节点做法，图片展示来源：施工技术装饰装修工程细部节点做法一、规定做法01屋面女儿墙做法说明：1、屋面找平层在女儿墙根部设置分格缝。

2、女儿墙防水卷材高度不低于 250mm 。

3、女儿墙内侧面涂抹保护层。

并设置 10mm 宽的分格缝，分格缝间距1000mm 。

4、女儿墙压顶向内找坡，坡度不小于 5% 。

5、女儿墙压顶内侧下部做滴水线。

02屋面雨水管做法说明：1、在外墙装饰完成面 40mm 处安装雨水管。

2、雨水斗位置应安装 2 道固定件，雨水管出水口位置应安装1道固定件。

3、雨水管立管固定件间距 1200mm （或者设计要求）。

4、雨水管出水口位置距完成面高度 180mm 。

03屋面排气管管根做法说明：1、排气管管道根部范围内基层抹成圆弧。

2、管道根部四周应设防水附加层，高度不应低于250mm ，卷材防水高度不低于 250mm 。

3、排气管管道处的防水卷材收头应用金属卡箍箍紧，用柔性材料填嵌密实。

4、排气管管道防水保护层四周应预留20mm ×20mm 的分格缝，用柔性密封材料嵌填密实。

04混凝土散水、台阶做法说明：1、散水坡度 4% 。

2、散水与外墙阴角部位应设置纵向分格缝，缝宽 20mm 。

3、散水转角部位应设置分格缝，缝宽 20mm 。

4、散水沿横向设置分格缝，缝宽 20mm ，间距不大于6000mm 。

5、台阶与主楼交接部位设置15mm 分格缝，用柔性材料填嵌密实。

6、混凝土散水的阳角采用角钢包边，或采用块材包边，防止破损。

05墙面抹灰预留踢脚做法说明：1、墙面踢脚为面砖、石材踢脚时，预留出踢脚高度不抹灰。

2、踢脚上口部位抹灰应冲横筋，保证抹灰的平整度。

3、控制踢脚线出墙厚度。

06吊顶部位节点做法说明：1、墙面抹灰前应贴饼、找方、冲筋。

2、吊顶标高部位宜冲横筋，保障此部位平整度。

3、墙体管洞孔洞封堵严密，吊顶以上抹灰应平整。

4、罩面灰抹至吊顶标高以上 50mm ，弹线、切齐。
