一、电能表的基本知识（一）电能表的基本概念专门用于计量某一时间段电能累计值的仪表称为电能表，又叫电度表，作为测量电能的专用仪表，在电力系统的发电，供电和用电等各个环节中广泛应用，根据电能表的用途，结构形式、工作原理、准确度等级，测量对象的不同，以及所接的电源性质和接入方式，付款方式的不同等等，可将电能表分成若干类别。

（二）电能表的分类1.按照所测不同电流种类可分为：直流式和交流式。

2.按照电能表的用途可分为：工业与民用表、电子标准表、最大需量表、复费率表。

3.按照电能表的接线可分为：（1）单面有功能电能表；（2）三相三线有功电能表；（3）三相四线有功电能表；（4）三相三线（60O ）无功电能表；（5）三相四张（90O ）无功电能表。

4.按照电能表的等级划分为：普通有功电能标准电能表，普通有功电能表；标准电能表。

5.按结构原理分为：感应式、电子式和机电一体式三种。

（三）单相电能表主要用于家庭电能测量，用途广泛，目前单相电能表按照工作原理主要分为单相感应式电能表和单相电子式电能表。

1.感应式电能表采用电磁感应的原理把电压、电流、相位转变为磁力矩、推动铝制圆盘转动。

圆盘的轴（蜗杆）带动齿轮驱动计度器的鼓轮转动，转动的过程即是时间量累积的过程，因此感应式电能表的好处就是直观、动态连续、停电不丢数据。

2.电子式电度表是利用电子电路，芯片来测量电能的，其详细原理版面所限从略。

（四）电子式单相多费率电能表的主要功能特点1.可以采用专用大规模数字集成电路，具有性能稳定，可靠性高，功耗低，寿命长，体积小，重要轻等特点。

2.可以做到多功能电能表，如具有防窃电功能，预付费功能等。

3.可以对电能量根据不同时段分别计量，具有四费率、十二时段等优点：尖、峰、平、谷费及各时段可按需要设定。

4.电子表具有的实时计费功能，多参数测量谐波电能计量，可以自动进行断电检测，可以自动读表，并通过GPRS 系统、以太网等通信网络将读表结果发送到按收端。

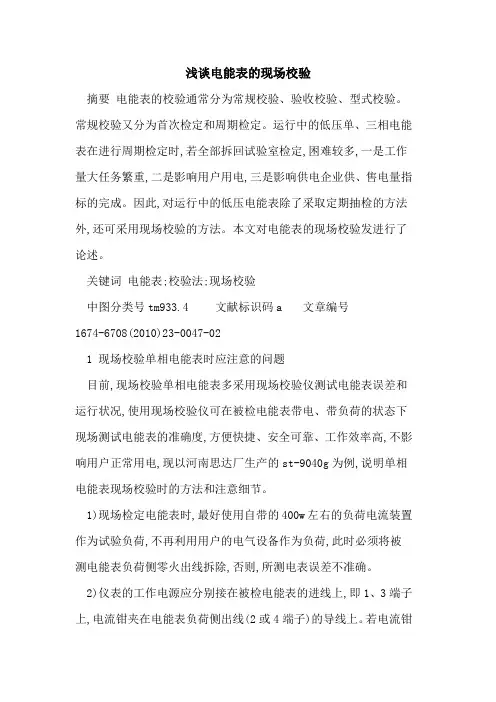

浅谈电能表的现场校验摘要电能表的校验通常分为常规校验、验收校验、型式校验。

常规校验又分为首次检定和周期检定。

运行中的低压单、三相电能表在进行周期检定时,若全部拆回试验室检定,困难较多,一是工作量大任务繁重,二是影响用户用电,三是影响供电企业供、售电量指标的完成。

因此,对运行中的低压电能表除了采取定期抽检的方法外,还可采用现场校验的方法。

本文对电能表的现场校验发进行了论述。

关键词电能表;校验法;现场校验中图分类号tm933.4 文献标识码a 文章编号1674-6708(2010)23-0047-021 现场校验单相电能表时应注意的问题目前,现场校验单相电能表多采用现场校验仪测试电能表误差和运行状况,使用现场校验仪可在被检电能表带电、带负荷的状态下现场测试电能表的准确度,方便快捷、安全可靠、工作效率高,不影响用户正常用电,现以河南思达厂生产的st-9040g为例,说明单相电能表现场校验时的方法和注意细节。

1)现场检定电能表时,最好使用自带的400w左右的负荷电流装置作为试验负荷,不再利用用户的电气设备作为负荷,此时必须将被测电能表负荷侧零火出线拆除,否则,所测电表误差不准确。

2)仪表的工作电源应分别接在被检电能表的进线上,即1、3端子上,电流钳夹在电能表负荷侧出线(2或4端子)的导线上。

若电流钳和仪器的工作电源同时接在被检电表1、3端子侧,即电流钳夹在电流进线(端子1)上,此时通过校验仪的电流i为被检表的电流i1与校验仪本身的工作电流i2之和,则所测误差为虚假值,造成现场校验误差通常在-10%以上,但拆回试验室检定时电能表误差又合格的原因。

现场校验时仪器的接线见下图《单相电能表现场检验接线示意图》。

3)现场校验时仪表所取的工作电源,必须与被检电能表所接电源是同一相电压,即仪器所用电源为a相,则被检电表的电源也应接a 相,不可接为b或c相,否则所测电能表的误差为80%~90%,为假误差。

4)电流钳的钳口两闭合面必须保持清洁,经常擦拭,否则影响测量准确度。

电能表的现场检查方法电能表是用来测量电能的仪表，在使用过程中需要定期进行现场检查，以确保其测量准确、安全可靠。

以下是电能表现场检查的方法，供参考：1. 外观检查：首先对电能表的外观进行检查，观察外壳是否完好，有无裂纹、变形、划痕等情况。

检查面板上的指示灯、开关、按钮等是否正常工作。

2. 接线检查：检查电能表的接线情况，确保接线牢固、无松动现象。

检查所有接线端子是否紧固，是否存在导线腐蚀、老化、断裂等情况。

3. 校准检查：使用标准电能表或抄表法，对电能表的测量准确性进行校准检查。

将标准电能表与待检测的电能表连接在同一电路中，通过对比测量结果判断电能表是否准确。

如果电能表存在显著误差，需要进行调整或更换。

4. 功能检查：检查电能表的各项功能是否正常。

例如，检查计量脉冲输出功能、最大需量记录功能、电量清零功能等是否正常工作。

5. 绝缘电阻检查：使用绝缘电阻测试仪对电能表的绝缘电阻进行检查。

测试时应将电能表与电源断开，然后将绝缘电阻测试仪的正负极分别与电能表的端子连接，记录测试结果。

如果绝缘电阻值小于规定的最低值，表示电能表的绝缘存在问题，可能会影响其安全运行。

6. 温度检查：使用温度计对电能表进行温度检查，要求测量各部位的温度，检查是否存在异常发热现象。

如果电能表的温度超过额定工作温度范围，需要进行维修或更换。

7. 防尘检查：检查电能表的防尘措施是否完好。

观察仪表表面是否有灰尘、油脂、水分等物质，检查密封件、防尘罩是否完好无损。

8. 防爆性能检查：对于在易燃、易爆场所使用的电能表，需要检查其防爆性能。

观察电能表是否有明显的损坏、破损，检查防爆标志是否清晰可见。

9. 记录整理：对检查结果进行记录整理，包括检查日期、检查人员、检查内容、检查结果等信息。

如果存在问题，需要记录具体情况并提出修复或更换建议。

通过以上的现场检查方法，可以确保电能表的正常运行和测量准确性，提高用电安全性和能源管理水平。

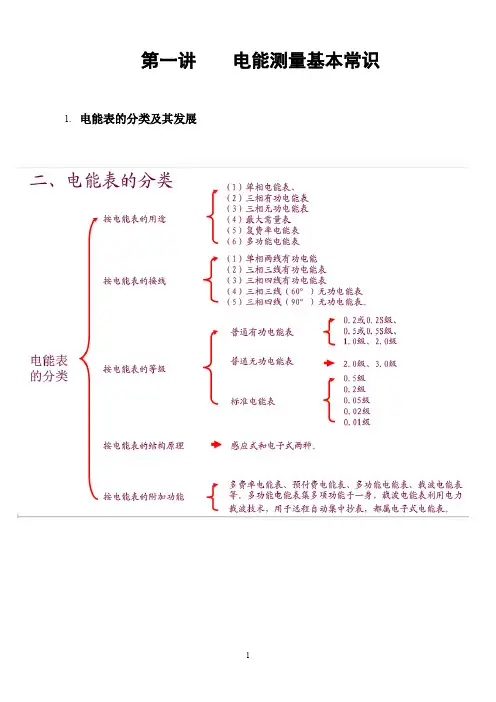

第一讲电能测量基本常识1.电能表的分类及其发展1.3 按用途分类：有功、无功、最大需量、预付费、复费率、损耗、标准、载波、多功能、现场校验仪等。

1.4电能表的发展1.4.3 向多功能、自动化、智能化方向发展2. 电能表的接线2.1 单相电能表的接线3 简化条件向量图假设：负载是感性的，且不考虑铁芯的损耗及线圈的电阻。

3.1 单相：满足：SINΨ=COSΦ,也就是：Ψ=90-Φ。

3.2三相四线：3.3 三相三线4电能表的功率4.1单相：P=U·I·COSφ其中，φ为功率因数角。

当负载为感性(电压超前电流)时，φ为正；当负载为容性(电压滞后电流)时，φ为负。

4.2三相P=P A+ P B+ P C=U A·I A·COSφA+U B·I B·COSφB +U C·I C·COSφC当三相电路对称时，P=3U xg·I xg·COSφ(用相电压、相电流表示)=3U x·I x·COSφ(用线电压、线电流表示)当负载为星形连接时，U x=3U xg、I x=I xg；当负载为三角形连接时，U x=U xg、I x=3I xg；对于三相三线：P=P A+ P C=U AB·I A·COS(30°+φ)+ U CB·I C·COS(30°-φ)对于三相四线：P=P A+ P B+ P C=3U xg I xg COSΦ5. 电能表的铭牌标志三相智能电能表名牌 单相智能电能表名牌铭牌标志： 1）商标。

2）计量许可证标志（CMC ）。

3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh ”；无功电表为“千乏•时”或“kvarh ”。

4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。

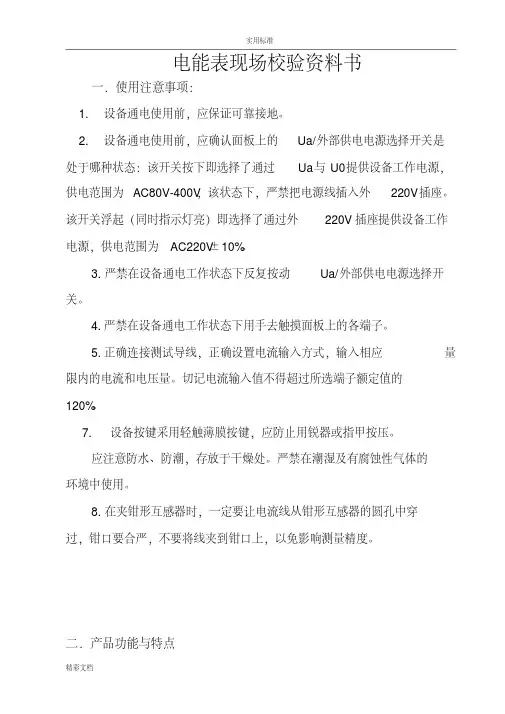

电能表现场校验资料书一．使用注意事项：1.设备通电使用前，应保证可靠接地。

2.设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。

该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。

3.严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。

4.严禁在设备通电工作状态下用手去触摸面板上的各端子。

5.正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

7.设备按键采用轻触薄膜按键，应防止用锐器或指甲按压。

应注意防水、防潮，存放于干燥处。

严禁在潮湿及有腐蚀性气体的环境中使用。

8.在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。

二．产品功能与特点1.三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。

2.三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

3.计量装置综合误差的现场校验。

4.六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握。

5.电流输入有端子和钳表两种方式可选，最大可测电流500A6.可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。

7.大屏幕液晶中文菜单显示,一目了然，方便操作。

8.极强的现场负荷适应能力，工作稳定可靠。

9.可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。

10.CT变比高精度测量。

11.存贮200块被校表的测量数据轻松完成。

13.可配备三相精密测试电源，作为三相检定装置使用。

3三．面板说明1.面板平面图2.面板说明1) A相电流串接输入端子，黑为低端。

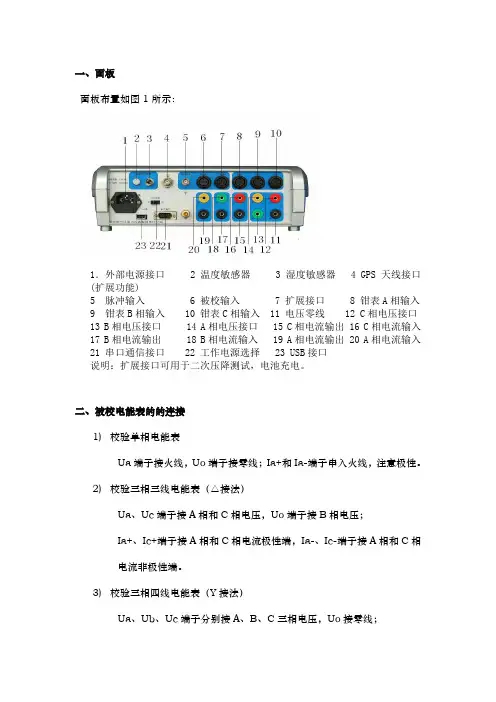

一、面板面板布置如图1所示：1．外部电源接口 2 温度敏感器 3 湿度敏感器 4 GPS天线接口(扩展功能)5 脉冲输入6 被校输入7 扩展接口8 钳表A相输入9 钳表B相输入 10 钳表C相输入 11 电压零线 12 C相电压接口13 B相电压接口 14 A相电压接口 15 C相电流输出 16 C相电流输入17 B相电流输出 18 B相电流输入 19 A相电流输出 20 A相电流输入21 串口通信接口 22 工作电源选择 23 USB接口说明：扩展接口可用于二次压降测试，电池充电。

二、被校电能表的的连接1)校验单相电能表Ua端子接火线，Uo端子接零线；Ia+和Ia-端子串入火线，注意极性。

2)校验三相三线电能表（△接法）Ua、Uc端子接A相和C相电压，Uo端子接B相电压；Ia+、Ic+端子接A相和C相电流极性端，Ia-、Ic-端子接A相和C相电流非极性端。

3)校验三相四线电能表（Y接法）Ua、Ub、Uc端子分别接A、B、C三相电压，Uo接零线；Ia+、Ib+、Ic+端子分别接A相、B相和C相电流极性端，Ia-、Ib-、Ic-端子分别接A相、B相和C相电流非极性端。

三、综合测试功能的实现方法①电参数符号含义P：有功功率Q：无功功率S：视在功率I：电流U：电压ø：电压和电流间相位COS：有功功率因数SIN：无功功率因数F：频率T：温度W：湿度②校表参数设置在此状态下，通过方向键（上下左右键）或选择键移动到需要修改的栏目上进行参数输入，校表参数定义如下：a) 接线：指电能表接线方式，按确定键或空格键可选择：四线有功、三线有功、四线无功和三线无功。

四线有功：指三相四线有功电能表；三线有功：指三相三线有功电能表；四线无功：指三相四线无功电能表；三线无功：指三相三线无功电能表。

b) 电流输入：指电流接入仪器方式，按确定键或空格键可选择：内接和钳表，内接是指电流通过校验仪内置互感器输入；钳表是指电流通过钳形互感器输入。
