串并联电路中电流电压的规律

串并联电路中电流电压的规律
在串并联电路中，电流和电压的规律是：
1、串联电路：电流等于所有元件电流之和，电压等于各元件电压之和。

2、并联电路：电流等于所有元件电流之和，电压等于各元件电压的最小值。

3、串并联电路：电流等于每部分电路的总电流之和，电压等于每部分电路的总电压之和。

在串联电路中，电流是由电源提供的，因此它总是一致的，而电压会随着元件的数量而变化。

在并联电路中，电流由电源提供，但元件之间的电压会因为元件的不同而有所变化，所以各元件的电压并不相同，而电压值为所有元件电压值中最小值。

在串并联电路中，电流由电源提供，总的电流等于每部分电路的总电流之和，而总的电压则等于每部分电路的总电压之和。

我们来探讨串并联电路中电流、电压和电阻的规律公式。

在电路中，串联电路指多个电器依次连接在一条路上，而并联电路指多个电器并排连接在电源的两端。

这两种电路中电流、电压和电阻的规律公式有着明显的区别，接下来我们将分别进行探讨。

1. 串联电路中的规律公式：在串联电路中，电流沿着唯一一条路径流动，因此多个电器的电流大小相等。

根据欧姆定律，串联电路中的总电阻等于各个电器电阻的总和，即R总 = R1 + R2 + ... + Rn。

而总电压等于各个电器电压之和，即U总 = U1 + U2 + ... + Un。

根据欧姆定律，电流I总等于总电压U总除以总电阻R总，即I总 =U总 / R总。

串联电路中电流、电压和电阻的规律公式为：I总 = U总 / (R1 + R2+ ... + Rn)。

2. 并联电路中的规律公式：在并联电路中，电压相同，而电流则分流经过各个电器，因此多个电器的电压大小相等。

根据欧姆定律，并联电路中的总电导等于各个电器电导的总和的倒数，即G总 = G1 + G2 + ... + Gn。

而总电流等于各个电器电流之和，即I总 = I1 + I2 + ... + In。

根据欧姆定律，总电导G总等于总电流I总除以总电压U总，即G总= I总 / U总。

并联电路中电流、电压和电阻的规律公式为：I总 = U总 * (G1 + G2 + ... + Gn)。

从上面的分析可以看出，串联电路和并联电路中电流、电压和电阻的规律公式有着明显的区别。

在实际应用中，我们可以根据具体情况选择合适的电路连接方式来满足需求。

对于工程师和电子爱好者来说，深入理解电路中电流、电压和电阻的规律公式对于设计和维护电路至关重要。

总结回顾一下，串并联电路中的电流、电压和电阻的规律公式分别为：串联电路：I总 = U总 / (R1 + R2 + ... + Rn)；并联电路：I总 = U总 * (G1 + G2 + ... + Gn)。

个人观点：对于电路中的电流、电压和电阻规律，我认为深入理解和掌握这些规律公式，有助于我们更好地应用于实际工程中。

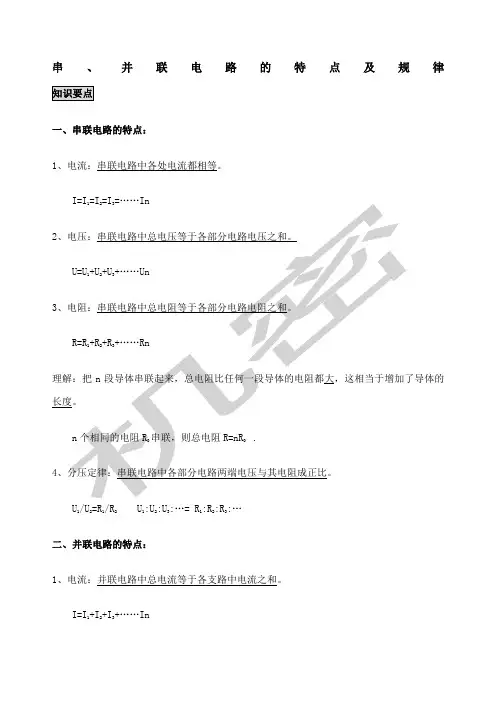

串并联电路的特点及规律串、并联电路的特点及规律知识要点一、串联电路的特点:1、电流:串联电路中各处电流都相等。

I=I=I=I=……In 123、电压:串联电路中总电压等于各部分电路电压之和。

2U=U+U+U+……Un 1233、电阻:串联电路中总电阻等于各部分电路电阻之和。

R=R+R+R+……Rn 123理解:把n段导体串联起来，总电阻比任何一段导体的电阻都大～这相当于增加了导体的长度。

n个相同的电阻R串联，则总电阻R=nR. 004、分压定律:串联电路中各部分电路两端电压与其电阻成正比。

U/U=R/R U:U:U:...= R:R:R: (1212123123)二、并联电路的特点:1、电流:并联电路中总电流等于各支路中电流之和。

I=I+I+I+……In 1232、电压:文字:并联电路中各支路两端的电压都相等。

U=U=U=U=……Un 123、电阻:并联电路总电阻的倒数等于各支路电阻倒数之和。

31/R=1/R+1/R+1/R+……1/Rn 123理解:把n段导体并联起来，总电阻比任何一段导体的电阻都小～这相当于导体的横截面积增大。

特例: n个相同的电阻R并联，则总电阻R=R/n. 00 RR 12 求两个并联电阻R、R的总电阻R= 12R+R 124、分流定律:并联电路中～流过各支路的电流与其电阻成反比。

I/I= R/R 1221(口诀:串联分压～并联分流)总结:电流 I,I,I 12串联: 电压 U,U，U 12电阻 R,R，R 12电压和电阻成正比 URUR1111, , URUR22电流 I,I，I 12电压 U,U,U 12电阻 111,， RRR121电压和电阻成反比 IIRR121并联: , , IRRI112典型例题1(两个小电泡L和L，L的阻值为R，L的阻值为2R，它们串联起来接入电路中。

如果1212L两端的电压为4V，那么L两端的电压为 ( ) 12A(8V B(6VC(4V D(2V2(两个小电泡L和L，L的阻值为R，L的阻值为2R，它们串联起来接入电路中。

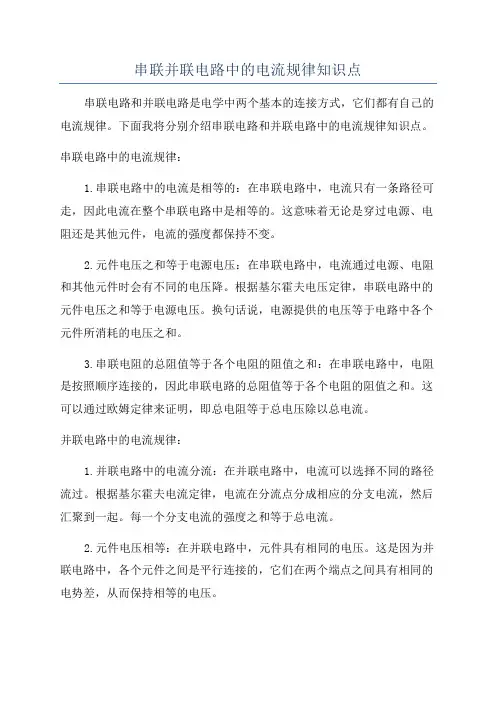

串联并联电路中的电流规律知识点串联电路和并联电路是电学中两个基本的连接方式，它们都有自己的电流规律。

下面我将分别介绍串联电路和并联电路中的电流规律知识点。

串联电路中的电流规律：1.串联电路中的电流是相等的：在串联电路中，电流只有一条路径可走，因此电流在整个串联电路中是相等的。

这意味着无论是穿过电源、电阻还是其他元件，电流的强度都保持不变。

2.元件电压之和等于电源电压：在串联电路中，电流通过电源、电阻和其他元件时会有不同的电压降。

根据基尔霍夫电压定律，串联电路中的元件电压之和等于电源电压。

换句话说，电源提供的电压等于电路中各个元件所消耗的电压之和。

3.串联电阻的总阻值等于各个电阻的阻值之和：在串联电路中，电阻是按照顺序连接的，因此串联电路的总阻值等于各个电阻的阻值之和。

这可以通过欧姆定律来证明，即总电阻等于总电压除以总电流。

并联电路中的电流规律：1.并联电路中的电流分流：在并联电路中，电流可以选择不同的路径流过。

根据基尔霍夫电流定律，电流在分流点分成相应的分支电流，然后汇聚到一起。

每一个分支电流的强度之和等于总电流。

2.元件电压相等：在并联电路中，元件具有相同的电压。

这是因为并联电路中，各个元件之间是平行连接的，它们在两个端点之间具有相同的电势差，从而保持相等的电压。

3.并联电阻的总阻值等于各个电阻的倒数之和的倒数：在并联电路中，电阻是平行连接的。

根据欧姆定律，电阻越小，电流越大。

因此，并联电路的总阻值等于各个电阻的倒数之和的倒数。

需要注意的是，串联电路和并联电路之间有一些明显的差异。

在串联电路中，电流是相等的，而电势差随电阻的不同会有变化。

而在并联电路中，电压是相等的，而电流随电阻的不同而分流。

这些规律使得串联电路和并联电路在不同的应用中具有不同的特性和用途。

同时，需要注意的是以上所述的电流规律均适用于理想的电路情况，现实中的电路中可能存在一些非理想特性，如电阻的内部电阻、线路的电容和电感等，这些都可能对电流规律产生一定的影响。

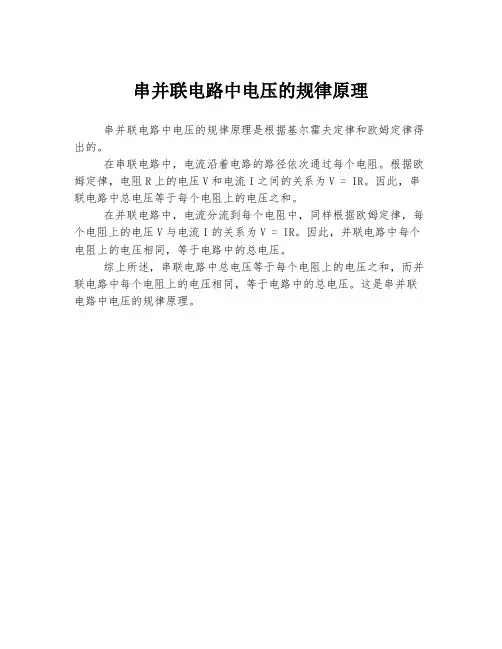

串并联电路中电压的规律原理
串并联电路中电压的规律原理是根据基尔霍夫定律和欧姆定律得出的。

在串联电路中，电流沿着电路的路径依次通过每个电阻。

根据欧姆定律，电阻R上的电压V和电流I之间的关系为V = IR。

因此，串联电路中总电压等于每个电阻上的电压之和。

在并联电路中，电流分流到每个电阻中，同样根据欧姆定律，每个电阻上的电压V与电流I的关系为V = IR。

因此，并联电路中每个电阻上的电压相同，等于电路中的总电压。

综上所述，串联电路中总电压等于每个电阻上的电压之和，而并联电路中每个电阻上的电压相同，等于电路中的总电压。

这是串并联电路中电压的规律原理。

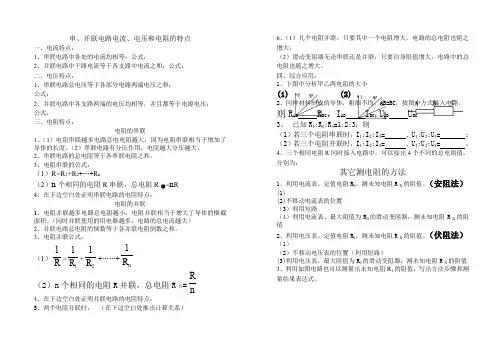

并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

1=1 1=12=13= In2、电压：串联电路中总电压等于各部分电路电压之和。

U=U+L2+U+……Un3、电阻：串联电路中总电阻等于各部分电路电阻之和。

R=R+R2+R+ Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。

n 个相同的电阻R）串联，则总电阻R=nR .4、分压定律：串联电路中各部分电路两端电压与其电阻成正比。

U l/U2=R/R2 U 1：U2：U3：…=R l：R2：R3：…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

l + I 2+I 3+ In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U=U=U=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R I+1/R2+1/R3+……1/Rn理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。

特例：n个相同的电阻R0并联，则总电阻R=R/n .RRR+R求两个并联电阻R、Fb的总电阻R=4、分流定律：并联电路中，流过各支路的电流与其电阻成反比。

I I/I 2= R2/R1（口诀：串联分压，并联分流）总结：中，电压表的示数从 3V 变到 阻器的最大阻值为Q 。

6V,则R 的阻值为 _____ Q,滑动变A. 8VB. 6VC. 4VD. 2V2 .两个小电泡L i 和L 2, L i 的阻值为R, L 2的阻值为2R,它们串联起来接入电路中。

如果 L i 两端的电压为4V ,那么L 2两端的电压为（）A. 8VB. 6VC. 4VD. 2V3.有两个电阻阻值分别为 6Q 和9Q,串联后接到某电源上，那么两电阻中的电流之比为 ，两电阻两端的电压之比为 ;如果6Q 的电阻两端的电压是 4V,那么9Q 的 电阻两端的电压是 电源的总电压是 ,电路的总电阻为 Q o4.如图所示，电压U 恒定为8V, R i = i2Q 。

串、并联电路的特点及规律一、串联电路的特点：1、电流：串联电路中各处电流都相等。

U1/U2=R1/R2U1:U2:U3:…= R1:R2:R3:…二、并联电路的特点：1、电流：并联电路中总电流等于各支路中电流之和。

I=I1+I2+I3+……In2、电压：文字：并联电路中各支路两端的电压都相等。

U=U1=U2=U3=……Un3、电阻：并联电路总电阻的倒数等于各支路电阻倒数之和。

1/R=1/R1+1/R2+1/R3+……1/Rn4串联：并联： 典型例题 1．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( )A ．8VB ．6VC ．4VD ．2V2．两个小电泡L 1和L 2，L 1的阻值为R ，L 2的阻值为2R ，它们串联起来接入电路中。

如果L 1两端的电压为4V ，那么L 2两端的电压为 ( )A ．8VB ．6VC ．4VD ．2V3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为______，两电阻两端的电压之比为______；如果6Ω的电阻两端的电压是4V ，那么9Ω的电阻两端的电压是____________电源的总电压是____________，电路的总电阻为______Ω。

4．如图所示，电压U 恒定为8V ，R 1＝12Ω。

滑动变阻器的滑片P 从一端滑到另一端的过程中，电压表的示数从3V 变到6V ，则R 2的阻值为____Ω，滑动变阻器的最大阻值为____Ω。

RR 1电流 I ＝I 1＋I 2 电压U ＝U 1＝U 2电阻R 1＝11R ＋21R 电压和电阻成反比21I I ＝12R R II 1＝1R R5．如图所示是某探究小组测量电阻时所得到的两个定值电阻A 和B 的电流和电压关系的图象，则A 的电阻为_____Ω；若将A 和B 并联接入到电压为15V 的电源两端时，电路中的总电流为______A 。
