型号规格
供货批量
抽样方案
检验项目
质量证明
外观
外形尺寸尺
寸
其它尺寸电气强度
包装
证书有效性
备注检验结论：

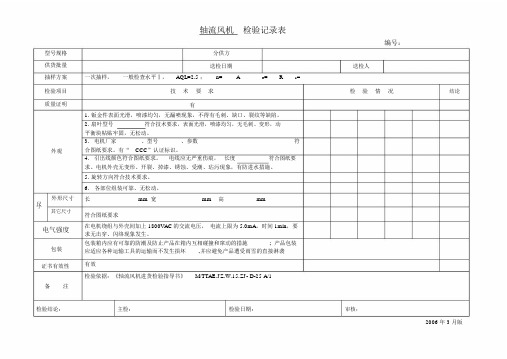

轴流风机检验记录表
编号：
分供方
送检日期送检人
一次抽样，一般检查水平Ⅰ，AQL=2.5 ；n=A C=R e=
技术要求检验情况结论
有
1.钣金件表面光滑，喷漆均匀，无漏喷现象，不得有毛刺、缺口、裂纹等缺陷。
2. 扇叶型号符合技术要求，表面光滑，喷漆均匀，无毛刺、变形，动
平衡块粘贴牢固，无松动。
3.电机厂家、型号、参数符
合图纸要求。
有“CCC”认证标识。
4.引出线颜色符合图纸要求。
电线应无严重伤痕，长度符合图纸要
求。
电机外壳无变形、开裂、掉漆、锈蚀、受潮、玷污现象，有防进水措施。
5.旋转方向符合技术要求。
6.各部位组装可靠、无松动。
长mm 宽mm高mm
符合图纸要求
在电机绕组与外壳间加上 1800VAC的交流电压，电流上限为 5.0mA，时间 1min，要
求无击穿、闪络现象发生。
包装箱内应有可靠的防潮及防止产品在箱内互相碰撞和窜动的措施; 产品包装
应适应各种运输工具的运输而不发生损坏,并应避免产品遭受雨雪的直接淋袭
有效
检验依据：《轴流风机进货检验指导书》M/TTAE.JZ.W.15.ZJ- D-25 A/1
主检：检验日期：审核：
2006 年 3 月版。
验（安）-单位工程名称机电设备安装工程分部工程名称通风系统（隧道）验收部位浦西排风机房施工单位项目经理分包单位分包项目经理施工执行标准名称及编号机动车隧道机电设备安装工程施工质量验收规范（DGJ08-112-2005）施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1轴流风机1.风机、消声器及电机等部件技术参数、性能指标符合设计；第6.3.1条合格２.叶轮旋转平稳；/３.风机机件齐全、无损伤合格４、风机外壳焊缝、电机绝缘电阻值/ 2 轴流风机不带电金属外壳与接地干线连接第6.3.2条/ 3轴流风机传动装置外露部位及直通大气的进、出口装设防护罩（网）第6.3.3条/一般项目1 轴流风机安装偏差第6.3.5条符合规范要求2轴流风机叶轮安装1.叶轮转子与机壳的组装位置第6.3.6条/2.动叶安装角度一致，在同一平面内运转/3.叶轮与主体风筒间隙/3轴流风机连接部件安装1.主体风筒与连接法兰、风机本体与扩压管间连接，长度符合设计规定第6.3.7条符合规范要求2.软接头连接受力均匀，扩压管与消声器、过渡管和风阀的法兰连接严密符合规范要求4轴流风机底座安装1．地脚螺栓安装，螺母扭力矩及防松动措施第 6.3.8条符合规范要求2．垫铁位置、焊接，每组垫铁不大于5块3．安装隔振器的地面要求，各组隔振器承受荷载的压缩量，高度偏差小于2mm施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量（技术）负责人：年月日监理单位验收结论监理工程师：年月日验（安）-单位工程名称机电设备安装工程分部工程名称通风系统（隧道）验收部位浦东风机房施工单位项目经理分包单位分包项目经理施工执行标准名称及编号机动车隧道机电设备安装工程施工质量验收规范（DGJ08-112-2005）施工质量验收规范的规定施工单位检查评定记录监理单位验收记录主控项目1轴流风机1.风机、消声器及电机等部件技术参数、性能指标符合设计；第6.3.1条合格２.叶轮旋转平稳；/３.风机机件齐全、无损伤合格４、风机外壳焊缝、电机绝缘电阻值/ 2 轴流风机不带电金属外壳与接地干线连接第6.3.2条/ 3轴流风机传动装置外露部位及直通大气的进、出口装设防护罩（网）第6.3.3条/一般项目1 轴流风机安装偏差第6.3.5条符合规范要求2轴流风机叶轮安装1.叶轮转子与机壳的组装位置第6.3.6条/2.动叶安装角度一致，在同一平面内运转/3.叶轮与主体风筒间隙/3轴流风机连接部件安装1.主体风筒与连接法兰、风机本体与扩压管间连接，长度符合设计规定第6.3.7条符合规范要求2.软接头连接受力均匀，扩压管与消声器、过渡管和风阀的法兰连接严密符合规范要求4轴流风机底座安装1．地脚螺栓安装，螺母扭力矩及防松动措施第 6.3.8条符合规范要求2．垫铁位置、焊接，每组垫铁不大于5块3．安装隔振器的地面要求，各组隔振器承受荷载的压缩量，高度偏差小于2mm施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量（技术）负责人：年月日监理单位验收结论监理工程师：年月日。
