模具制造工艺课后答案【篇一：模具制造工艺复习题(有答案)】火花加工又称为放电加工或电蚀加工，是一种利用电热能量进行加工的方法。
2、在电火花加工过程中，电极和工件之间必须保持一定的距离以形成放电间隙。
3、在电火花一次脉冲放电结束后，应间隔一段时间，使放电通道的带电粒子复合成中性粒子，这个过程称为消电离。
4、电火花加工时，工具电极的材料硬度不必比工件材料硬度高。
5、在电火花加工过程中，工具电极和工件都受到电腐蚀的作用，但腐蚀的速度却不一样，这种现象称为极性效应。
6、在电火花加工冲裁模过程中，保证配合间隙的电火花加工方法有直接配合法、修配凸模法、混合法和二次电极法四种。
7、在常用电极材料中，损耗最大的是黄铜电极材料。
8、电极的结构形式可分为整体式电极、镶拼式电极和组合式电极三种，应根据电极外形尺寸、复杂程度等因素来选取。
9、用电火花加工型孔时，电极的轮廓尺寸应比所加工的型孔尺寸均匀的缩小一个放电间隙。
10、电规准是指电火花加工过程中的一组电参数，包括电流、电压、脉冲宽度和脉冲间隔等。
11、型孔的电火花加工工艺方法主要有单电极平动法、多电极更换法和分解电极法三种方法。
12、在电火花型孔加工中，有粗规准、中规准和精规准三种电规准，根据加工需要，每一种又分为几个档次。
13、在电火花加工中，为了使脉冲放电能持续进行，必须靠电极和工件来保证放电间隙。
14、电火花加工与电火花线切割加工的加工原理是相同的，而加工方式是不同的。
15、电火花加工采用的电极材料有石墨、紫铜和铸铁（任写三种）。
16、快走丝线切割的走丝速度一般为 8-10m/s ，慢走丝线切割的走丝速度一般为 3-12m/min 。
17、电解加工时利用金属在电解液中产生阳极溶解的电化学反应，将工件加工成形的一种方法。
18、电解磨削是将电解作用和机械磨削相结合的一种新的加工方法。
19、型腔的冷挤压加工方式可以分为敞开式冷挤压和封闭式冷挤压两种。
20、超声波加工是利用工具的超声频振动来进行加工的。
模具制造工艺与装备复习资料一、选择题1．轴类零件在一台车床上连续完成车端面、外圆和切断。
此时工序为（A）。
A．一个B.两个C.三个D.四个2．下列不属于平面加工方法的是（D）。
（1-2）A.刨削B.磨削C.铣削D.铰削3．测量零件已加工表面的尺寸和位置所使用的基准为（B）基准。
A.定位B.测量C.装配D.工艺4．选择精基准的原则中讲到的“基准统一”是指（A）。
A.在多数工序中采用同一组精基准定位B.选择加工表面本身作为精基准C.选择设计基准作为精基准D.选择测量基础作为精基准5．对未经淬火直径较小孔的精加工应采用（A）。
A.铰削B.镗削C.磨削D.钻削6．对于精度要求较高，Ra为0.8um的滑动平面，其终了加工，应该采用（D）。
（1-4）A.精车B.精铣C.精刨D.平磨7．下面不是电火花线切割加工特点的是：（B）（3-4）A．不必考虑电极损耗B．不能加工精密细小、形状复杂的工件C．不能加工盲孔类和阶梯型面类工件D．不需要制造电极8．模柄轴心线对上模座上平面垂直的垂直度误差应在全长范围内（B）。
A.不大于0.01mmB.不大于0.05mmC.不小于0.01mmD.不小于0.05mm4．级进模一般以（C）为装配基准件。
A.凸模B.凸凹模C.凹模D.模柄9．冲裁模试冲时，凸、凹模的刃口相碰的主要原因之一是（A）。
A.凸模、凹模错位B.凹模孔有倒锥度现象C.挡料销位置不正确D.凸模、凹模磨损10．下列（A）可超声切割加工。
A.陶瓷B.紫铜C.塑料D.纸料11．型腔电火花加工的特点有：（A）。
A.电极损耗小B.蚀除量小C.排屑较易D.加工精度低12．下面不是电火花线切割加工特点的是：（B）（3-4）A．不必考虑电极损耗B．不能加工精密细小、形状复杂的工件C．不能加工盲孔类和阶梯型面类工件D．不需要制造电极13.下列不属于型腔加工方法的是（B）。
A电火花成形B线切割C普通铣削D数控铣削14．对于长而窄的平面毛坯，一般采用（D）加工效果较好。

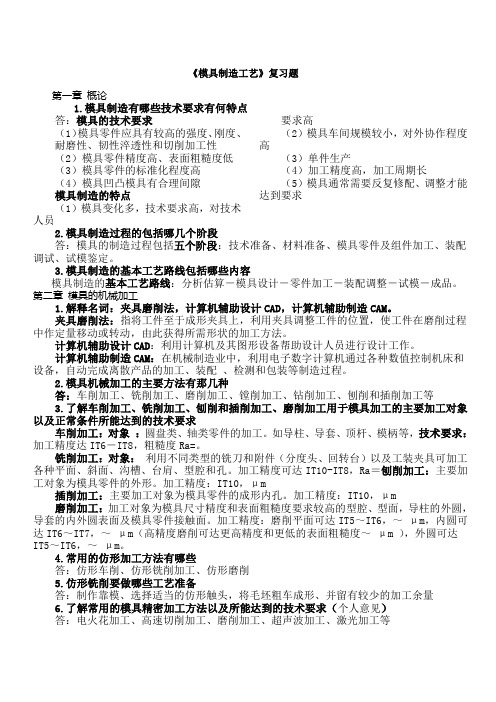

《模具制造工艺》复习题第一章概论1.模具制造有哪些技术要求有何特点答：模具的技术要求（1）模具零件应具有较高的强度、刚度、耐磨性、韧性淬透性和切削加工性（2）模具零件精度高、表面粗糙度低（3）模具零件的标准化程度高（4）模具凹凸模具有合理间隙模具制造的特点（1）模具变化多，技术要求高，对技术人员要求高（2）模具车间规模较小，对外协作程度高（3）单件生产（4）加工精度高，加工周期长（5）模具通常需要反复修配、调整才能达到要求2.模具制造过程的包括哪几个阶段答：模具的制造过程包括五个阶段：技术准备、材料准备、模具零件及组件加工、装配调试、试模鉴定。
3.模具制造的基本工艺路线包括哪些内容模具制造的基本工艺路线：分析估算－模具设计－零件加工－装配调整－试模－成品。
第二章模具的机械加工1.解释名词：夹具磨削法，计算机辅助设计CAD，计算机辅助制造CAM。
夹具磨削法：指将工件至于成形夹具上，利用夹具调整工件的位置，使工件在磨削过程中作定量移动或转动，由此获得所需形状的加工方法。
计算机辅助设计CAD：利用计算机及其图形设备帮助设计人员进行设计工作。
计算机辅助制造CAM：在机械制造业中，利用电子数字计算机通过各种数值控制机床和设备，自动完成离散产品的加工、装配、检测和包装等制造过程。
2.模具机械加工的主要方法有那几种答：车削加工、铣削加工、磨削加工、镗削加工、钻削加工、刨削和插削加工等3.了解车削加工、铣削加工、刨削和插削加工、磨削加工用于模具加工的主要加工对象以及正常条件所能达到的技术要求车削加工：对象：圆盘类、轴类零件的加工。
如导柱、导套、顶杆、模柄等，技术要求：加工精度达IT6－IT8，粗糙度Ra=。
铣削加工：对象：利用不同类型的铣刀和附件（分度头、回转台）以及工装夹具可加工各种平面、斜面、沟槽、台肩、型腔和孔。
加工精度可达IT10-IT8，Ra＝刨削加工：主要加工对象为模具零件的外形。
加工精度：IT10，μm插削加工：主要加工对象为模具零件的成形内孔。
模具制造工艺理论知识题库500题1. 一、选择题(第1~40题。
请选择一个正确答案,将相应字母填入括号内。
每题2分,共80分) [填空题]_________________________________(答案：请设置答案)2. 精铣的进给率应比粗铣（）。
[单选题] *A、大B、小(正确答案)C、不变D、无关3. 孔和轴的轴线的直线度公差带形状一般是（）。
[单选题] *A、两平行直线B、圆柱面(正确答案)C、一组平行平面D、两组平行平面4. 在下列条件中,（）是单件生产的工艺特征。
[单选题] *A、广泛使用专用设备B、有详细的工艺文件C、广泛采用夹具进行安装定位D、使用通用刀具和万能量具(正确答案)5. 45钢退火后的硬度通常采用（）硬度试验法来测定。
[单选题] *A、洛氏B、布氏(正确答案)C、维氏D、肖氏6. 不仅改变钢的组织,而且钢表层的化学成分也发生变化的热处理是（）。
[单选题] *A、火焰加热表面淬火B、淬火C、感应加热表面淬火D、渗碳、渗氮(正确答案)7. 为了保证钻孔时钻头的定心作用,钻头在刃磨时应修磨（）。
[单选题] *A、横刃(正确答案)B、前刀面C、后刀面D、棱边8. （）不能冷热加工成形,刀片压制烧结后无须热处理就可使用。
[单选题] *A、碳素工具钢B、低合金刃具钢C、高速钢D、硬质合金(正确答案)9. 在加工内圆弧面时,刀具半径的选择应该是（）圆弧半径。
[单选题] *A、大于B、小于(正确答案)C、等于D、大于或等于10. 基准位移误差在当前工序中产生,一般受（）的影响。
[单选题] *A、定位器B、夹具(正确答案)C、量具D、电源和夹具11. （）属于紧固件。
[单选题] *A、T形键和定位销B、螺栓(正确答案)C、定位盘和定位销D、平键和基础角铁12. 主轴在转动时若有一定的径向圆跳动,则工件加工后会产生（）的误差。
[单选题] *A、垂直度B、同轴度(正确答案)C、斜度D、粗糙度13. 工件定位时,下列哪一种定位是不允许存在的（）。

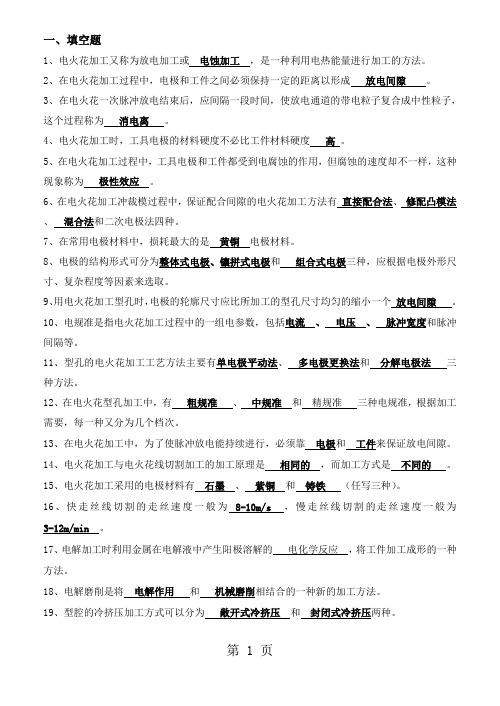

一、填空题1、电火花加工又称为放电加工或电蚀加工，是一种利用电热能量进行加工的方法。
2、在电火花加工过程中，电极和工件之间必须保持一定的距离以形成放电间隙。
3、在电火花一次脉冲放电结束后，应间隔一段时间，使放电通道的带电粒子复合成中性粒子，这个过程称为消电离。
4、电火花加工时，工具电极的材料硬度不必比工件材料硬度高。
5、在电火花加工过程中，工具电极和工件都受到电腐蚀的作用，但腐蚀的速度却不一样，这种现象称为极性效应。
6、在电火花加工冲裁模过程中，保证配合间隙的电火花加工方法有直接配合法、修配凸模法、混合法和二次电极法四种。
7、在常用电极材料中，损耗最大的是黄铜电极材料。
8、电极的结构形式可分为整体式电极、镶拼式电极和组合式电极三种，应根据电极外形尺寸、复杂程度等因素来选取。
9、用电火花加工型孔时，电极的轮廓尺寸应比所加工的型孔尺寸均匀的缩小一个放电间隙。
10、电规准是指电火花加工过程中的一组电参数，包括电流、电压、脉冲宽度和脉冲间隔等。
11、型孔的电火花加工工艺方法主要有单电极平动法、多电极更换法和分解电极法三种方法。
12、在电火花型孔加工中，有粗规准、中规准和精规准三种电规准，根据加工需要，每一种又分为几个档次。
13、在电火花加工中，为了使脉冲放电能持续进行，必须靠电极和工件来保证放电间隙。
14、电火花加工与电火花线切割加工的加工原理是相同的，而加工方式是不同的。
15、电火花加工采用的电极材料有石墨、紫铜和铸铁（任写三种）。
16、快走丝线切割的走丝速度一般为8-10m/s，慢走丝线切割的走丝速度一般为3-12m/min。
17、电解加工时利用金属在电解液中产生阳极溶解的电化学反应，将工件加工成形的一种方法。
18、电解磨削是将电解作用和机械磨削相结合的一种新的加工方法。
19、型腔的冷挤压加工方式可以分为敞开式冷挤压和封闭式冷挤压两种。
20、超声波加工是利用工具的超声频振动来进行加工的。
21、PMS钢的原始组织为贝氏体和马氏体及马氏体条间分布的铁素体混合组织。
第一章模具零件机械加工工艺规程及制造技术要求第一节模具零件机械加工工艺规程的编制一、填空题1.安装、工步2.装夹3.加工内容、质量检验方法及精度要求、切削用量、时间定额4.机械加工工艺过程、机械加工工艺、机械加工工序二、判断题1.√2.√三、选择题1.D2.C3.A四、名词解释1.工位：一次装夹中，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置。
2.工序：是指由一个或一组工人，在一个工作地点对同一个或同时对多个零件进行加工，所连续完成的那一部分工艺过程。
3.工艺路线：是指产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。
4.机械加工工艺过程卡：机械加工工艺过程卡是以工序为单位，简要地说明产品或零部件的加工（或装配）过程的一种工艺文件。
五、问答题1.答： (1) 产品质量的可靠性。
(2)工艺技术的先进性。
(3)经济性。
(4)有良好的劳动条件。
2.答： (1) 模具的零件图和装配图。
(2)产品的生产纲领。
(3)有关手册、图册、标准、相似模具的工艺资料和生产经验。
(4)企业的生产条件（机床设备、工艺装备、工人技术水平第二节模具制造技术要求一、填空题11.凹、凸2.凸、凹、凸、凹、凸、凹3.表面脱碳、出现软点4.同轴、对称5.较高的强度、硬度、红硬性、回火6.位置精度、运动灵活7.最大、最小二、判断题1.√2.×3. √4. √5. √6. ×7. √三、选择题1.D2.B3.D4.B5.C6.A四、问答题1.答：（1）对模具的装配图和零件图进行工艺分析。
（2）确定毛坯。
（3）拟定工艺路线。
（4）确定加工余量。
（5）选择设备。
（6）确定切削用量。
（7）填写工艺文件。
2.答：冲裁模的凸模和凹模的加工原则如下：（1）落料时，落料零件的尺寸与精度取决于凹模刃口尺寸。
因此，在制造落料凹模时，应使凹模尺寸与制品零件最小极限尺寸相近。
第一章模具零件机械加工工艺规程及制造技术要求第一节模具零件机械加工工艺规程的编制一、填空题1.安装、工步2.装夹3.加工内容、质量检验方法及精度要求、切削用量、时间定额4.机械加工工艺过程、机械加工工艺、机械加工工序二、判断题1.√2.√三、选择题1.D2.C3.A四、名词解释1.工位：一次装夹中，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置。
2.工序：是指由一个或一组工人，在一个工作地点对同一个或同时对多个零件进行加工，所连续完成的那一部分工艺过程。
3.工艺路线：是指产品或零部件在生产过程中，由毛坯准备到成品包装入库，经过企业各有关部门或工序的先后顺序。
4.机械加工工艺过程卡：机械加工工艺过程卡是以工序为单位，简要地说明产品或零部件的加工（或装配）过程的一种工艺文件。
五、问答题1.答： (1) 产品质量的可靠性。
(2)工艺技术的先进性。
(3)经济性。
(4)有良好的劳动条件。
2.答： (1) 模具的零件图和装配图。
(2)产品的生产纲领。
(3)有关手册、图册、标准、相似模具的工艺资料和生产经验。
(4)企业的生产条件（机床设备、工艺装备、工人技术水平第二节模具制造技术要求一、填空题11.凹、凸2.凸、凹、凸、凹、凸、凹3.表面脱碳、出现软点4.同轴、对称5.较高的强度、硬度、红硬性、回火6.位置精度、运动灵活7.最大、最小二、判断题1.√2.×3. √4. √5. √6. ×7. √三、选择题1.D2.B3.D4.B5.C6.A四、问答题1.答：（1）对模具的装配图和零件图进行工艺分析。
（2）确定毛坯。
（3）拟定工艺路线。
（4）确定加工余量。
（5）选择设备。
（6）确定切削用量。
（7）填写工艺文件。
2.答：冲裁模的凸模和凹模的加工原则如下：（1）落料时，落料零件的尺寸与精度取决于凹模刃口尺寸。
因此，在制造落料凹模时，应使凹模尺寸与制品零件最小极限尺寸相近。
模具制造工艺复习题一、单项选择1、构成工序的要素之一是（ ）。
①同一台机床 ②同一套夹具 ③同一把刀具 ④同一个加工表面 2、工件的定位就是使（ ）①不同批工件逐次放入到夹具中，都能占据同一位置。
②同一批工件逐次放入到夹具中，都能占据同一位置。
③不同批工件逐次放入到夹具中，都能占据不同位置。
④同一批工件逐次放入到夹具中，都能占据不同位置。
3、大锥度心轴限制（ ）个自由度。
① 2 ② 3 ③ 4 ④ 54、小锥度心轴限制（ ）个自由度。
① 2 ② 3 ③ 4 ④ 55、在球体上铣平面，要求保证尺寸H （图1-5），必须限制（ ）个自由度。
① 1 ② 2 ③ 3 ④ 46、在球体上铣平面，若采用图1-6所示方法定位，则实际限制（ ）个自由度。
① 1 ② 2 ③ 3 ④ 47、过正方体工件中心垂直于某一表面打一通孔，必须限制（ ）个自由度。
① 2 ② 3 ③ 4 ④ 58、大批大量生产中广泛采用（ ）。
① 通用夹具 ② 专用夹具 ③ 成组夹具 ④ 组合夹具 9、在切削加工时，下列因素中，（ ）对工件加工表面粗糙度没有影响。
① 刀具几何形状 ② 切削用量 ③ 检测方法 ④工件材料 10、表面层加工硬化程度是指（ ）。
① 表面层的硬度 ② 表面层的硬度与基体硬度之比③ 表面层的硬度与基体硬度之差 ④ 表面层的硬度与基体硬度之差与基体硬度之比 11、原始误差是指产生加工误差的“源误差”，即（ ）。
① 机床误差 ② 夹具误差 ③ 刀具误差 ④ 工艺系统误差 12、误差的敏感方向是（ ）。
① 主运动方向 ② 进给运动方向③ 过刀尖的加工表面的法向 ④ 过刀尖的加工表面的切向 13、加工塑性材料时，（ ）切削容易产生积屑瘤和鳞刺。
① 低速 ② 中速 ③ 高速 ④ 超高速14、精加工夹具的有关尺寸公差常取工件相应尺寸公差的（ ）。
图1-5图1-6① 1/10～1/5 ② 1/5～1/3 ③ 1/3～1/2 ④ 1/2～115、镗床主轴采用滑动轴承时，影响主轴回转精度的最主要因素是（）。
模具制造工艺课后答案【篇一：模具制造工艺复习题 (有答案 )】火花加工又称为放电加工或电蚀加工，是一种利用电热能量进行加工的方法。
2、在电火花加工过程中，电极和工件之间必须保持一定的距离以形成放电间隙。
3、在电火花一次脉冲放电结束后，应间隔一段时间，使放电通道的带电粒子复合成中性粒子，这个过程称为消电离。
4 、电火花加工时，工具电极的材料硬度不必比工件材料硬度高。
5 、在电火花加工过程中，工具电极和工件都受到电腐蚀的作用，但腐蚀的速度却不一样，这种现象称为极性效应。
6 、在电火花加工冲裁模过程中，保证配合间隙的电火花加工方法有直接配合法、修配凸模法、混合法和二次电极法四种。
7 、在常用电极材料中，损耗最大的是黄铜电极材料。
8 、电极的结构形式可分为整体式电极、镶拼式电极和组合式电极三种，应根据电极外形尺寸、复杂程度等因素来选取。
9、用电火花加工型孔时，电极的轮廓尺寸应比所加工的型孔尺寸均匀的缩小一个放电间隙。
10 、电规准是指电火花加工过程中的一组电参数，包括电流、电压、脉冲宽度和脉冲间隔等。
11 、型孔的电火花加工工艺方法主要有单电极平动法、多电极更换法和分解电极法三种方法。
12 、在电火花型孔加工中，有粗规准、中规准和精规准三种电规准，根据加工需要，每一种又分为几个档次。
13 、在电火花加工中，为了使脉冲放电能持续进行，必须靠电极和工件来保证放电间隙。
14 、电火花加工与电火花线切割加工的加工原理是相同的，而加工方式是不同的。
15 、电火花加工采用的电极材料有石墨、紫铜和铸铁（任写三种）。
16 、快走丝线切割的走丝速度一般为8-10m/s，慢走丝线切割的走丝速度一般为3-12m/min。
17 、电解加工时利用金属在电解液中产生阳极溶解的电化学反应，将工件加工成形的一种方法。
18 、电解磨削是将电解作用和机械磨削相结合的一种新的加工方法。
19 、型腔的冷挤压加工方式可以分为敞开式冷挤压和封闭式冷挤压两种。
