《模具制造工艺学》试卷及答案-精选.pdf

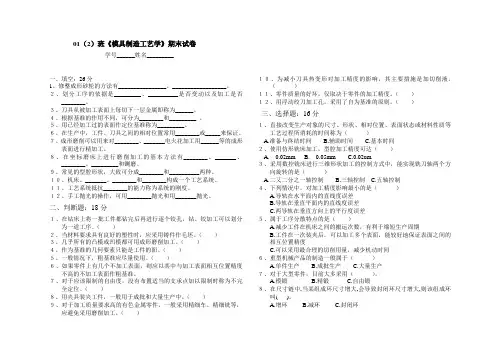

01（2）班《模具制造工艺学》期末试卷学号______姓名_________一、填空：26分1、修整成形砂轮的方法有________________、__________________。

２、划分工序的依据是_________、__________是否变动以及加工是否________。

３、刀具从被加工表面上每切下一层金属即称为______。

４、根据基准的作用不同，可分为________和_________ 。

５、用已经加工过的表面作定位基准称为_________。

６、在生产中，工件、刀具之间的相对位置常用________或_____来保证。

７、成形磨削可以用来对________、_______电火花加工用______等的成形表面进行精加工。

８、在坐标磨床上进行磨削加工的基本方法有________、_______、________、_________和铡磨。

９、常见的型腔形状，大致可分成________和__________两种。

１０、机床、_______、________和________构成一个工艺系统。

１１、工艺系统抵抗________的能力称为系统的刚度。

１２、手工抛光的操作，可用________抛光和用_______抛光。

二、判断题：18分１、在钻床上将一批工件都钻完后再进行逐个铰孔，钻、铰加工可以划分为一道工序。

（）２、当材料要求具有良好的塑性时，应采用铸件作毛坯。

（）３、几乎所有的凸模或凹模都可用成形磨削加工。

（）４、作为基准的几何要素只能是工件的面。

（）５、一般情况下，粗基准应尽量使用。

（）６、如果零件上有几个不加工表面，则应以其中与加工表面相互位置精度不高的不加工表面作粗基准。

７、对于应该限制的自由度，没有布置适当的支承点加以限制时称为不完全定位。

（）８、用夹具装夹工件，一般用于成批和大量生产中。

（）９、对于加工质量要求高的有色金属零件，一般采用精细车、精细铣等，应避免采用磨削加工。

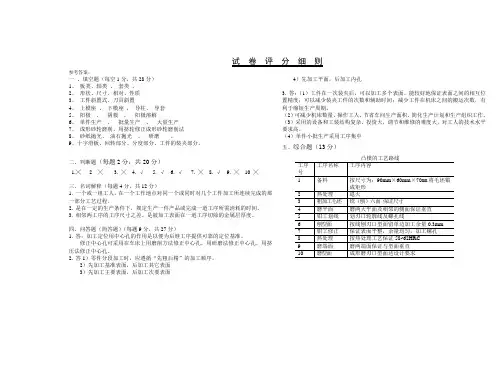

试卷评分细则参考答案：一、填空题（每空1分，共28分）1、板类、轴类、套类。

2、形状、尺寸、相对、性质3、工件斜置式、刀具斜置4、上模座、下模座，导柱、导套5、阳极，阴极，阳极溶解6、单件生产、批量生产、大量生产7、成形砂轮磨削、用挤轮修正成形砂轮磨削法8、砂纸抛光、油石抛光、研磨。

9、十字滑板、回转部分、分度部分、工件的装夹部分。

二、判断题（每题2分，共20分）1.╳ 2 ╳ 3. ╳ 4. √ 5. √ 6. √7. ╳8. √9. ╳10 ╳三、名词解释（每题4分，共12分）1. 一个或一组工人，在一个工作地点对同一个或同时对几个工件加工所连续完成的那一部分工艺过程。

2. 是在一定的生产条件下，规定生产一件产品或完成一道工序所需消耗的时间。

3. 相邻两工序的工序尺寸之差。

是被加工表面在一道工序切除的金属层厚度。

四、问答题（简答题）（每题9分，共27分）1. 答：加工定位用中心孔的作用是以便为后继工序提供可靠的定位基准。

修正中心孔可采用在车床上用磨削方法修正中心孔，用研磨法修正中心孔，用挤压法修正中心孔。

2. 答1）零件分段加工时，应遵循“先粗后精”的加工顺序。

2）先加工基准表面，后加工其它表面3）先加工主要表面，后加工次要表面4）先加工平面，后加工内孔3. 答：（1）工件在一次装夹后，可以加工多个表面。

能较好地保证表面之间的相互位置精度；可以减少装夹工件的次数和辅助时间；减少工件在机床之间的搬运次数，有利于缩短生产周期。

（2）可减少机床数量、操作工人，节省车间生产面积，简化生产计划和生产组织工作。

（3）采用的设备和工装结构复杂、投资大，调节和维修的难度大，对工人的技术水平要求高。

（4）单件小批生产采用工序集中五、综合题（13分）。

模具制造工艺学期末试卷及答案一.选择题（10分）二.填空题（15分）1.表面层力学物理性能：（2.P55）①表面层加工硬化（又称冷作硬化）；②表面层金相组织的变化；③表面层残余应力。

2.工艺基准的分类：（2.P19）工艺基准零件在加工和装配过程中所使用的基准，称为工艺基准。

a.定位基准加工时，工件在机床上占据正确位置所依据的基准。

b.测量基准检验时，测量已加工表面尺寸及位置所依据的基准。

c.装配基准装配时，零件在部件或产品中占据正确位置所依据的基准。

3.万能夹具的结构：(3.P31)万能夹具是成型磨床的主要部件，也可在平面磨床或万能工具磨床上使用。

它由十字滑板、回转部分、分度装置和工件的装夹部分组成。

能磨削刃口由直线和凸、凹圆弧组成的形状复杂的凹模。

4.模具制造的主要技术经济指标：（1.P12）(1)制造精度高(2)使用寿命长(3)制造周期短(4)模具成本低5.工艺阶段划分的主要原因：（2.P30）a.保证加工质量b.有利于合理使用设备c.便于安排热处理工序d.便于及时发现毛坯缺陷e.精加工和光整加工过的表面少受磕碰损坏6.成形磨削分类（加工原理）：（3.P18）成形磨削加工示意图a)成形砂轮磨削法b)夹具磨削法成形磨削按加工原理可分为成形砂轮磨削法与夹具成形磨削法两大类。

7.模具装配的工艺方法：模具装配的工艺方法有互换法、修配法和调整法。

目前模具装配以修配法及调整法为主，互换法应用较少三.简答题1.机床坐标系与工件坐标系的联系和区别（定义）？答：机床坐标系是为了确定工件在机床的位置、机床运动部件的特殊位置以及运动范围等而建立的几何坐标系，是机床上固有的坐标系。

编辑时选工件图纸上的某一固定点为原点建立的坐标系，称为工件坐标系，该固定的点即为工件原点。

工件坐标系与机床坐标系的坐标轴平行、同向，但原点不同。

2.为什么模具工作零件多采用锻件毛坯？答：给原型材下料，再通过锻造获得合理的几何形状和尺寸的模具零件坯料，叫锻件毛坯。

一、填空1典型的刀具磨损过程分为初期磨损、正常磨损和急剧磨损阶段。

2 •精加工基准的选择原则应遵循如下原则：统一基准、基准重合、互为基准和自为基准等原则。

3•在切削加工中，用于描述切削机理的指标是切削层及切削层参数，切削层参数包括切削层公称厚度hD 、切削层公称宽度bD 和切削面积，其中切削面积=hDx bD 。

4 •积屑瘤很不稳定，时生时灭，在 _____________ 粗加工 ________ 时产生积屑瘤有一定好处,在精加工时必须避免积屑瘤的产生。

5、工件加工顺序安排的原则是先粗后精、先主后次穿插进行先基面后其它、先面后孔。

6、基本时间和辅助时间的总和，称为作业时间_____________ 。

7、切削用量三要素是指—切削速度_ 、背吃刀量和_ 进给量—。

8、根据力的三要素，工件夹紧力的确定就是确定夹紧力的大小、—方向_ 和作用点。

9、刀具的正常磨损有前_______ 、后刀面磨损和前后刀面同时磨损。

10工件经一次装夹后所完成的那一部分工艺内容称为安装。

11、工件通常采用的三种定位方法是直接找正法、划线找正法和夹具定位的方法。

12、主偏角是指过主切削刃上选定点，在基面内测量的主切削刃和假定进给方向的夹角。

13、砂轮的的特性由磨粒、结合剂、粒度、硬度、组织五方面要素决定。

14、所谓基准就是工件上用来确定其它点线面的位置的那些点、线、面,一般用中心线、对称线或平面来做基准。

15•切削运动包括主运动和进给运动两种，其中主运动运动是切削运动中速度最高，消耗功率最大的运动。

16•最常用的刀具切削部分的材料是高速钢、硬质合金，其中硬度高的是硬质合金，制造工艺性好的是高速钢。

17. 工件定位时被限制的自由度少于六个，但能满足工件加工技术要求的定位形式称为不完全定位。

18. 工件以一面两孔定位时，常采用一个支承板，一个圆柱销和一个削边销作为定位元件限制工件的自由度，该定位方式共限制了工件的_6_个自由度，其中削边销限制了工件一个自由度。

第一章模具制造工艺规程基础知识习题一、填空题1、生产过程中为改变生产对象的、、位置和等，使其成为成品或半成品的过程称为工艺过程。

2、注射模的结构零件按其外形分为、和。

3、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生产类型，包括、、三种类型。

4、在工艺过程中采用的基准称为工艺基准。

可分为、、和。

5、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。

6、时间定额包括：、、、、。

二、判断题1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。

多用于单件小批生产。

（）2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。

（）3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。

（）4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。

（）5、在加工过程中直接保证的尺寸等称为封闭环。

（）6、量具的选择主要是根据被检零件的形状和尺寸精度来决定。

（）7、模具生产属于单件小批生产，适合采用分散装配。

（）8、工位是组成工艺过程的基本单元。

（）9、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。

（）10、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基准称为粗基准；粗基准一般只能使用一次。

（）11、确定加工余量时，以有关工艺手册和资料所推荐的加工余量为基础，结合实际加工情况进行修正以确定加工余量的大小的查表修正法。

应用较广。

（）12、机械加工中刀具的选择取决于所确定的加工方法、工件材料、与所要求的加工精度、生产率和经济性、机床类型等无关。

（）13、确定加工余量时，以一定的经验资料和计算公式为依据，对影响加工余量的诸因素进行逐项的分析计算以确定加工余量的大小的分析计算法。

模具制造工艺学题库及答案一、填空题1.模具加工工艺规程一般包括模具、、和、工件的检验方法、切削用量和时间定额等。

2.模具零件常用的毛坯主要有、、和半成品件四种。

3.工序可分为、、和走刀（行程）。

4.安装方法可以归纳为、和采用夹具安装法等。

5.工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为，然后将其固定使其在加工过程保持位置不变的操作称为。

6.定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准原则。

其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。

7.一个或一组工人，在一个对同一个或同时对几个工件所连续完成的那部分称为工序。

8.零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度称为，而它们之间的称为加工误差。

9.研磨导柱常出现的缺陷是。

10.模座的加工主要是和的加工。

为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。

11.确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。

12.端铣有对称端铣、和三种。

13.圆周铣削法有和两种。

14.在平面加工中常用的加工方法为、和三种。

15.铣削方法有和两种。

16.车削加工一般可分为四种，即、、和。

17.钻孔常用的刀具为。

18.扩孔常用的刀具为。

19.铰孔的主要加工方法有和两大类。

20.进行内圆磨削时，由于砂轮的直径受到孔径大小的限制，因而磨小孔时多取砂轮直径为孔径的左右。

21.常用的精密孔加工包括和两类。

22.加工这种孔系时，一般先加工好，然后再加工所有的孔。

23.按照砂轮的形状，成形砂轮的修整方法有两种，即的修整和的修整。

24.修整砂轮角度的夹具是按照原理设计的。

25.用于成形磨削的夹具有、正弦磁力台、和万能夹具。

26.正弦精密平口钳按正弦原理构成，主要由和组成。

27.正弦精密平口钳用于磨削工件上的斜面，其最大的倾斜角度为。

第一章模具制造工艺规程基础知识习题一、填空题1 、生产过程中为改变生产对象的___________________________________ 、_________________________________ 、________________________________ 位置和 _________________________________________ 等，使其成为成品或半成品的过程称为工艺过程。

2 、注射模的结构零件按其外形分为______________________ 、___________________________ 和 ___________________________________________ 。

3、生产类型是指企业(或车间、工段、班组、工作地)生产专业化程度的分类称为生产类型，包括_____________________________________________ 、 ____________________________________________________、__________________________________________ 三种类型。

4 、在工艺过程中采用的基准称为工艺基准。

可分为、、和。

5 、在加工时，为了保证工件相对于和之间的正确位置(即将工件定位)所使用的基准称为定位基准。

6 、时间定额包括：_______________________ -、。

二、判断题1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。

多用于单件小批生产。

( )2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。

)3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方( )4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。

模具制造工艺学试卷及答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（√）4、在加工过程中直接保证的尺寸等称为封闭环。

（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（√）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（×）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（√）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（√）15. 电火花成型加工放电通道中心温度可达2000℃以上（×）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√）17、电火花线切割的尺寸精度达不到01mm。

（×）.018、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。

（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

一、判断题：（每题2分，共20分）1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

???????????????????（?√?）4、在加工过程中直接保证的尺寸等称为封闭环。

??（?×?）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（?√?）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（?√?）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）二、选择题：（每题2分，共20分）1、在不同的生产类型下，同一产品的工艺过程是（C）A、相同的；B、相似的；C、不同的。

2、下列不属于平面加工方法的是（D）A、刨削B、磨削C、铣削D、铰削。

3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm时，它的终了加工方法应该采用（A）A、精车；B、精磨；C、粗磨；D、研磨。

4、选择精基准的原则中讲到的“基准重合”是指（A）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准5、以下适合线切割加工的对象是（C）A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。

6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）A.钼B.黄铜C.石墨D.铸铁7、电火花加工凹模型孔是利用（C）之间脉冲放电产生电腐蚀现象的原理而进行的。

A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。

8、用坐标镗床加工孔系，其表面粗糙度可达（B）A、Ra=0.8；B、Ra=0.4；C、Ra=1.6。

XX技师学院________学年第二学期《模具制造工艺》课程期末考试试卷专业模具年级 __ 考试形式：闭卷，所需时间 90 分钟2分）1、工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

2、修整成型砂轮的方法有两种：用挤压轮修整成形砂轮、用金刚石修整成型砂轮。

3、修整成形砂轮的夹具有修整砂轮角度的夹具和修整砂轮圆弧的夹具。

4、正弦分中夹具适用于磨削同一中心的凸圆弧，对于凹圆弧磨削，则需要用成形砂轮配合进行。

5、线切割加工中常用的电极丝有钼丝、铜丝、钨丝。

其中钼丝应用最广泛。

6、生产中常用的装配方法有互换法、分组法、修配法、调整法。

7、在冷冲模装配过程中，导柱、导套与模座，凸模与凸模固定板等零件的连结可采用压入法固定、低熔点合金固定、环氧树脂粘结和无机粘结剂粘结等技术。

8、塑料模导柱、导套装配后，应保证动模板在启模和合模时都能灵活滑动，无阻滞现象，长导柱装配，应在定模板上的导套装配完成后，以导套导向将导柱压入动模板内。

9、凸模常用的固定方法是压入法。

它包括铆接和台肩固定两种形式。

10、塑料模导柱、导套分别安装在塑料模的动模和定模部分上，是模具合模和启模的导向装置。

2 分）将答案填在试题前面的括号内轴类零件在一台车床上车端面、车外圆和切断，此时工序应为 A 。

A．一个B．二个 C.三个 D.四个（）2、关于机械加工工艺过程中的工步、工序、安装之间关系说法 A 是正确的。

A．一道工序可以划分为几次安装，一次安装又可划分为几个工步B．一次安装可以划分为几道工序，一道工序又可划分为几个工步C一道工序只有两次安装，一次安装可以划分为几个工步D．一道工序可以划分为几个工步，每个工步有两次安装（）3、测量零件已加工表面的尺寸和位置所使用的基准为 B 。

A．定位基准B．测量基准C．装配基准D．工艺基准（）4、在机械加工工艺过程中，首先要加工精基准面，这是为了B 。

A．消除工件中的残余变形应力，减少工件变形误差B．使以后各道工序加工有精确的定位基准C．避免主要的加工表面产生加工硬化D．有利于减小以后各工序加工表面的表面租糙度E．有利于精基准面本身的表面精度的提高（）5、某导柱材料为40钢，外圆面要达IT6级精度，Ra达0.8μm，则加工方案可选 A 。

试卷代号:内江职业技术学院《模具制造工艺学》试题（闭卷）年 月一．填空题（共 26 分，每空 1 分）1、锌合金凹模的漏料孔既可采用 方法获得，也可在浇注时使用 浇出。

而漏料孔芯可用 制成，也可用 制成。

2、型腔的冷挤压加工分为 和 两种形式。

3、制陶瓷型所用的造型材料包括 、 、以及 、 、 。

4、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应 型面 mm ，复位杆端面应 分型面 mm 。

5、互换装配法制成分为 和 。

6、合并加工修配法是把 或 的零件装配在一起后，再进行 ，以达到装配精度要求。

7、模具生产属 生产，在装配工艺上多采用 和 来保证装配精度。

8、砂型铸造法的工艺过程、 、 。

二．判断题（共 20 分，每空 2 分）在题后（）中对的打“√”、错的“╳”。

1、挤压法一般用于精度要求较高的中心孔。

（ ） 2、铰孔是对淬硬后的孔进精加工的一种加工方法。

（ ） 3、采用成形磨削加工，是将被磨削的轮廓划分成单一的直线和圆弧线逐段进行磨削加工。

（） 4、用成形砂轮磨削法一次可磨削的表面宽度不能太大。

（ ）密 封 线 封 线 内《模具制造工艺学》试题第1页 《模具制造工艺学》试题第2页（共6页）5、夹具磨削法是借助夹具使砂轮按成形要求固定或不断改变位置，与机床进给运动配合，从而获得所需要的形状。

（）6、成形磨削只能在工具磨床上辅以夹具进行。

（）7、非回转体型腔成的曲面部分，只能在仿开铣床上加工。

（）8、轴类零件常用圆棒和锻件作坯料。

（）9、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。

（）10零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。

（）三．名称解释（共 12 分，每题 4 分）1．热挤压2．修配装配法3．装配尺寸链四．问答题（共 42分）1．冷挤压时是否需要使用润滑剂？为什么？（10分）2、在模具装配中，常采用修配装配法和调整装配法，比较其两者的异同点。

模具制造工艺学基本考试试题及答案1 下面哪种因数可提高冷冲作模具钢的抗疲劳性能(A)晶粒细小2 常见的调质钢大都属于（D）中碳低合金钢3 下列合金中，铬含量最少的是（D）GCr154 W18Cr4V型钢属于莱氏体钢，金属态组织中有大量的（B）鱼骨状组织5 在冷态下完成对金属或非金属材料进行塑性变形的模具称为（D）冷作模具6 下列诸材料中淬透性最好的是（B）20CrMnTi7 下列合金中，属低淬透性冷作模具钢的是（B）T8A8 能够造成二次硬化，显著提高钢的热硬性的元素是（C）钨10 以下哪种方法是属于改变表面化学成份的方法是（C）离子渗入11表征材料变形抗力和断裂抗力的性能指标是（C）强度12模具表面强化处理工艺中，不改变表面化学成份的方法是（A）激光相变硬化13下列合金中，属时效硬化型塑料模具钢的是（B）25CrNi3MoAl14下列合金中，属于耐蚀型塑料模具钢的是（B）3Cr1315用T10钢制冲模时，其预先热处理工艺为（A）球化退火16用T10钢制冲模时，其最多的热处理工艺为（D）淬火+低温回火17高速钢淬火后进行三次回火的主要目的是(A)消除残奥氏体，使碳化物充分析出18以下钢中淬透性最好的是哪种钢（A）Cr1219下列合金中，属耐腐蚀型塑料模具钢的是（B）OCr16Ni4Cu3Nb20适合于制作摩擦压力机锻模镶块的材料是（C）4Cr5W2VSi21马氏体硬度主要取决于（C）合碳量22向工件表面同时渗入氮硼碳，并以渗氮为主的化学热处理工艺为（C）氮碳共渗或者是软氮化23适合于制作热模锻压力机锻模中锻件顶杆的材料是（D）4Cr5W2VSi24T10钢在以下哪种状态下硬度较低，有较好的切削加工性能（A）退火25重载冷冲模主要失效形式是崩刃，折断，因此重点保证模具获得（B）高强韧性26适合于制造受力较轻的中小型吹锻的材料是（C）5CrMnMo27反映模具的脆断抗力常用的指标是（C）韧性28反映冷作模具材料的断裂抗力常用指标是（D）抗拉强度29 下列合金中，属于渗碳型塑材摸具钢的是（D）20CrNiMo30以下钢号不属于热锻模用钢（B）8Cr331钢的硬度主要决定于化学成份和组织，下列组织中硬度最大的是（C）渗碳体32热锻模的最终热处理工艺应该是(A)调质（淬火+高温回火）33下列诸材料中热硬件最好的是(C)W18Cr4V34下列合金中，属于硬型塑料摸具钢的是（B）3Cr2Mo35下列合金中，属于锻模用钢的是(B)5CrMnMo36下列诸材料中被称为低变形钢，适合冷作模的是（B）CrWMn37常见的渗碳钢大都属于（A）低碳低合金钢38钢的淬透性主要决定于其（C）合金元素含量1冷作模具：包括冷冲压模、（冷挤压模）、（冷镦模）、拉丝模等2热作模具包括（热锻模）、热精锻模、热挤压模、（压铸模）、热冲载模等3钢的硬度和硬性主要取决于（化学成分）、(热处理工艺) 以及钢的表面处理工艺。

模具制造工艺学试卷A及答案Prepared on 24 November 2020一、判断题：（每题2分，共20分）1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（√）4、在加工过程中直接保证的尺寸等称为封闭环。

（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（√）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）二、选择题：（每题2分，共20分）1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

2、下列不属于平面加工方法的是（ D ）A、刨削B、磨削C、铣削D、铰削。

3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝μm时，它的终了加工方法应该采用（ A ）A、精车；B、精磨；C、粗磨；D、研磨。

4、选择精基准的原则中讲到的“基准重合”是指（ A ）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准5、以下适合线切割加工的对象是（ C ）A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。

6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）A.钼B.黄铜C.石墨D.铸铁7、电火花加工凹模型孔是利用（ C ）之间脉冲放电产生电腐蚀现象的原理而进行的。

A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。

1、典型的刀具磨损过程分为初期磨损、正常磨损和急剧磨损阶段。

2．精加工基准的选择原则应遵循如下原则：统一基准、基准重合、互为基准和自为基准等原则。

3．在切削加工中，用于描述切削机理的指标是切削层及切削层参数，切削层参数包括切削层公称厚度 hD 、切削层公称宽度bD 和切削面积，其中切削面积=hD × bD。

4．积屑瘤很不稳定，时生时灭，在粗加工时产生积屑瘤有一定好处，在精加工时必须避免积屑瘤的产生。

5、工件加工顺序安排的原则是先粗后精、先主后次穿插进行、先基面后其它、先面后孔。

6、基本时间和辅助时间的总和，称为作业时间。

7、切削用量三要素是指__ 切削速度 _、___背吃刀量和_ 进给量 __。

8、根据力的三要素，工件夹紧力的确定就是确定夹紧力的大小、_方向_ ______和作用点。

9、刀具的正常磨损有前刀面磨损、后刀面磨损和前后刀面同时磨损。

10工件经一次装夹后所完成的那一部分工艺内容称为安装。

11、工件通常采用的三种定位方法是直接找正法、划线找正法和夹具定位的方法。

12、主偏角是指过主切削刃上选定点，在基面内测量的_ 主切削刃和假定进给方向的夹角。

13、砂轮的的特性由磨粒、结合剂、粒度、硬度、组织五方面要素决定。

14、所谓基准就是工件上用来确定其它点线面的位置的那些__点___、__线___、____面__，一般用中心线、对称线或平面来做基准。

15．切削运动包括主运动和进给运动两种，其中主运动运动是切削运动中速度最高，消耗功率最大的运动。

16．最常用的刀具切削部分的材料是高速钢、硬质合金，其中硬度高的是硬质合金，制造工艺性好的是高速钢。

17．工件定位时被限制的自由度少于六个，但能满足工件加工技术要求的定位形式称为不完全定位。

18. 工件以一面两孔定位时，常采用一个支承板，一个圆柱销和一个削边销作为定位元件限制工件的自由度，该定位方式共限制了工件的 6 个自由度，其中削边销限制了工件一个自由度。

得分评分人得分评分人《模具制造工艺学》考试试卷Ⅱ专业班级: 学号 姓名一、填空题 （每空2分，共20分）1、利用移动的细金属导线做电极，对工件进行脉冲火花放电，切割成型的加工方法称为 。

2、线切割程序格式有 、4B 、 ISO 等。

3、目前在模具型腔电火加工中应用最多的电极材料是 和石墨。

4、粗规准主要用于 加工。

对它的要求是生产率高，工具电极损耗小。

5、常用电极结构有 电极、组合电极和镶拼式电极。

6、由于型腔加工的排气、排屑条件较差，在设计电极时应在电极上设置适当的 和冲油孔。

7、用电火花加工方法加工通孔称为 加工。

8、模具装配可分为组件装配、部件装配和 三种。

9、要分析产品有关组成零件的精度对装配精度的影响,就要用到 。

10、模具在装配后必须通过 或试压才能确定是否合格。

二、单项选择题（每题2分，共20分）1、电火花线切割加工的对象有：（ ） A 、任何硬度、高熔点包括经热处理的钢和合金 B 、阶梯孔、阶梯轴 C 、塑料模中的型腔2、下列不属于型腔加工方法的是（ ）A 、线切割B 、电火花成形C 、普通铣削D 、数控铣削3、单电极平动法的特点有：（ ）A 、只需一个电极B 、较易加工出高精度型腔C 、可加工具有清棱、清角型腔 4、电火花加工时，工件接脉冲电源的负极，称为（ ）加工。

A 、负极性 B 、正极性 C 、 放电5、快速原型技术（ＲＰＭ）最先推出的国家是（ ） Ａ、英联邦 Ｂ、美国 Ｃ、中国 Ｄ、俄罗斯6、电火花加工放电所在的液体介质必须具有一定的（ ） A 、化学性质 B 、绝缘性能 C 、力学性能 D 、流动性能7、加工半圆AB ，切割方向从A 到B ，起点坐标A （-5，0），终点坐标B （5，0），其加工程序为（ ） A 、 B5BB010000GySR2得分评分人得分评分人B 、 B5000BB10000GxSR2C 、 B5000BB10000GySR28、关于ISO 代码中G92的功能说法正确的是（ ） A 、绝对坐标指令 B 、增量坐标指令 C 、设定加工起点坐标指令 9、冲孔凸模机械加工前的毛坯形式应为（ ） A 、原型材 B 、铸件 C 、锻件 10、冲裁模试冲时，冲件的毛刺较大，产生的原因有（ ） A 、刃口太锋利 B 、淬火硬度高 C 、凸、凹模配合间隙过大或不均匀三、判断题（正确的打“√”，错误的打“×”，每题2分，共20分。
