《模具制造工艺学》试卷A及答案

一、填空1典型的刀具磨损过程分为初期磨损、正常磨损和急剧磨损阶段。

2 •精加工基准的选择原则应遵循如下原则：统一基准、基准重合、互为基准和自为基准等原则。

3•在切削加工中，用于描述切削机理的指标是切削层及切削层参数，切削层参数包括切削层公称厚度hD 、切削层公称宽度bD 和切削面积，其中切削面积=hDx bD 。

4 •积屑瘤很不稳定，时生时灭，在 _____________ 粗加工 ________ 时产生积屑瘤有一定好处,在精加工时必须避免积屑瘤的产生。

5、工件加工顺序安排的原则是先粗后精、先主后次穿插进行先基面后其它、先面后孔。

6、基本时间和辅助时间的总和，称为作业时间_____________ 。

7、切削用量三要素是指—切削速度_ 、背吃刀量和_ 进给量—。

8、根据力的三要素，工件夹紧力的确定就是确定夹紧力的大小、—方向_ 和作用点。

9、刀具的正常磨损有前_______ 、后刀面磨损和前后刀面同时磨损。

10工件经一次装夹后所完成的那一部分工艺内容称为安装。

11、工件通常采用的三种定位方法是直接找正法、划线找正法和夹具定位的方法。

12、主偏角是指过主切削刃上选定点，在基面内测量的主切削刃和假定进给方向的夹角。

13、砂轮的的特性由磨粒、结合剂、粒度、硬度、组织五方面要素决定。

14、所谓基准就是工件上用来确定其它点线面的位置的那些点、线、面,一般用中心线、对称线或平面来做基准。

15•切削运动包括主运动和进给运动两种，其中主运动运动是切削运动中速度最高，消耗功率最大的运动。

16•最常用的刀具切削部分的材料是高速钢、硬质合金，其中硬度高的是硬质合金，制造工艺性好的是高速钢。

17. 工件定位时被限制的自由度少于六个，但能满足工件加工技术要求的定位形式称为不完全定位。

18. 工件以一面两孔定位时，常采用一个支承板，一个圆柱销和一个削边销作为定位元件限制工件的自由度，该定位方式共限制了工件的_6_个自由度，其中削边销限制了工件一个自由度。

《模具制造工艺学》一、不定项选择题(每题2分，答案写在题前括号内)1、（ ABD ）在制定工艺规程时，要体现以下三个方面的要求：。

A、技术上的先进性B、经济上的合理性C、顺序上的条理性D、有良好的劳动条件E、有良好的加工性能2、（ AC ）模具型腔电火花成形加工电极与工件常用的定位方法有：。

A、块规角尺定位法B、定位板定位法C、十字线定位法D、电极端面火花放电定位法3、（ D ）低溶点合金模具一般适用于制作模具。

A、冲裁模B、拉深模C、弯曲模D、成形模4、（ C ）成形磨削对模具结构的要求有。

A、凸模应设计成直通形式B、凸模要带有凸肩C、凸模形状复杂可设计成镶拼式凸模D、凹模采用镶拼结构时，尽可能按对称线分开能在万能工具铣床上加工5、（ BD ）下列可以选作为超声波加工的的工具材料。

A、低碳钢B、铸铁C、紫铜D、硬质合金6、（ D ）选择精基准的原则中讲到的“基准重合”是指。

A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准7、（ ABCD ）坐标镗床的形式很多，模具制造中常用的主要是。

A、双柱立式坐标镗床B、卧式坐标镗床C、单柱立式坐标镗床D、数显卧式坐标镗床8、（ A ）锌基合金模具适用于。

A、热塑模具B、厚板冲压模C、薄板冲压模D、拉深模9、（ D ）模具电火花穿孔加工常用的电极结构形式有：。

A、整体式B、多电极式C、镶拼式D、组合式10、（ ABCD ）一次脉冲放电的过程可分为阶段。

A极间介质的电离、B击穿和放电通道的形成；C介质的热分解；D极间介质的消电离；11、（ ABC ）制定工艺规程时要注意A技术上的先进性、B经济上的合理性C良好的劳动条件、D生产设备的先进性12、（ ABC ）表面层的力学物理性能包括A表层的加工硬化、B表面层金相组织的变化、C表面层的残余应力、D表面层的加工纹理13、（ C ）下列加工方法中，属于快速成型方法的是A电铸成型、B熔模铸造、C熔丝沉积制造法、D超塑成型制造14、（ ABCD ）表面几何特征一般包括A表面粗糙度、B表面波度、C表面加工纹理、D伤痕15、（ ABCD ）电火花工作介质的基本要求有。

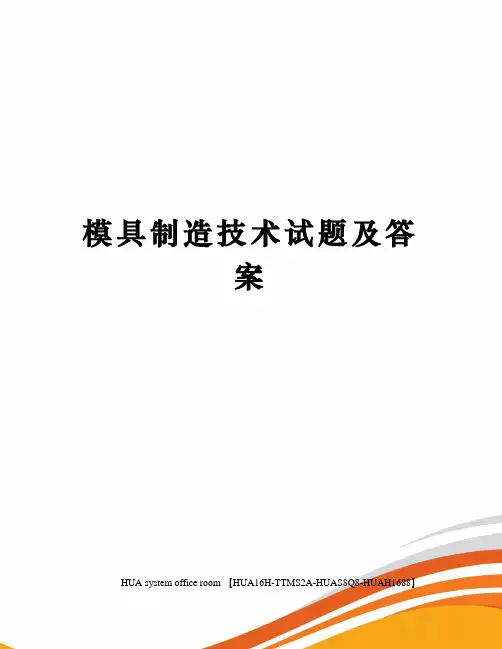

模具制造技术试题及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】模具制造技术试题（A卷）班级，姓名，学号一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。

2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压?两种形式。

3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。

4、模座的加工主要是平面和孔的加工。

为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工孔。

5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。

6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出?型面0.05-0.10?mm，复位杆端面应低于分型面0.02-0.05 mm。

7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。

常用钼丝作为电极，且接在脉冲电源的正极。

8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用大尺寸的孔的加工。

二、判断题：（每题2分，共10分）1、精细车特别适合有色金属的精加工。

（√）2、铰孔是对淬硬的孔进行精加工的一种方法。

（╳）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。

（√）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。

（√）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。

（√）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。

此时工序为（ A ）。

A一个 B两个 C三个 D四个2、下列不属于型腔加工方法的是（ B ）A电火花成形 B线切割 C普通铣削 D数控铣削3 、下列不属于平面加工方法的是（ D ）A刨削 B磨削 C铣削 D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A粗车—半精车—粗磨—精磨 B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（ A ）A机械加工工艺过程卡 B 机械加工工艺卡 C机械加工工序卡6、铰孔主要用于加工（ C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔 D中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（ C ）A是直线插补指令 B 是快速移动且加工指令 C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（ B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（ B ）A可用刨削作粗加工 B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。

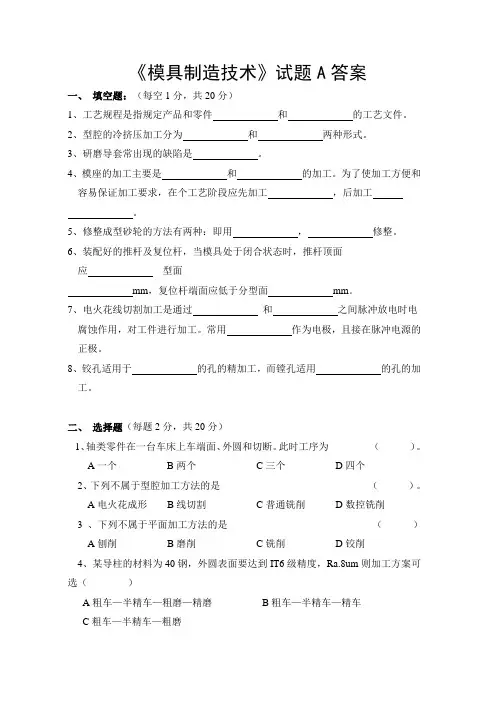

《模具制造技术》试题A答案一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件和的工艺文件。

2、型腔的冷挤压加工分为和两种形式。

3、研磨导套常出现的缺陷是。

4、模座的加工主要是和的加工。

为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。

5、修整成型砂轮的方法有两种：即用，修整。

6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应低于分型面mm。

7、电火花线切割加工是通过和之间脉冲放电时电腐蚀作用，对工件进行加工。

常用作为电极，且接在脉冲电源的正极。

8、铰孔适用于的孔的精加工，而镗孔适用的孔的加工。

二、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。

此时工序为（）。

A一个B两个C三个D四个2、下列不属于型腔加工方法的是（）。

A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、加工半圆AB，切割方向从A到B，起点坐标A（-5，0），终点坐标B（5，0），其加工程序为（）A 、B5000BB10000GxSR2 B、B5000BB10000GySR2C、B5BB010000GySR27、但电极平动法的特点是（）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G92的功能说法正确的是（）A绝对坐标指令 B 增量坐标指令C定加工起点坐标指令9、对于非圆型孔的凹模加工，正确的加工方法是：（）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工三．判断题：（每题2分，共10分）1、轴类零件通常用圆棒料和锻件做坯料。

模具制造工艺学题库及答案一、填空题1.模具加工工艺规程一般包括模具、、和、工件的检验方法、切削用量和时间定额等。

2.模具零件常用的毛坯主要有、、和半成品件四种。

3.工序可分为、、和走刀（行程）。

4.安装方法可以归纳为、和采用夹具安装法等。

5.工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为，然后将其固定使其在加工过程保持位置不变的操作称为。

6.定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准原则。

其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。

7.一个或一组工人，在一个对同一个或同时对几个工件所连续完成的那部分称为工序。

8.零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度称为，而它们之间的称为加工误差。

9.研磨导柱常出现的缺陷是。

10.模座的加工主要是和的加工。

为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。

11.确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。

12.端铣有对称端铣、和三种。

13.圆周铣削法有和两种。

14.在平面加工中常用的加工方法为、和三种。

15.铣削方法有和两种。

16.车削加工一般可分为四种，即、、和。

17.钻孔常用的刀具为。

18.扩孔常用的刀具为。

19.铰孔的主要加工方法有和两大类。

20.进行内圆磨削时，由于砂轮的直径受到孔径大小的限制，因而磨小孔时多取砂轮直径为孔径的左右。

21.常用的精密孔加工包括和两类。

22.加工这种孔系时，一般先加工好，然后再加工所有的孔。

23.按照砂轮的形状，成形砂轮的修整方法有两种，即的修整和的修整。

24.修整砂轮角度的夹具是按照原理设计的。

25.用于成形磨削的夹具有、正弦磁力台、和万能夹具。

26.正弦精密平口钳按正弦原理构成，主要由和组成。

27.正弦精密平口钳用于磨削工件上的斜面，其最大的倾斜角度为。

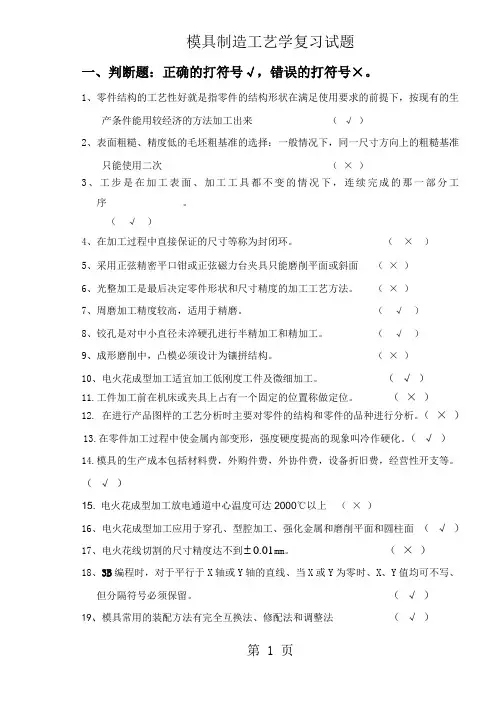

模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（ √ ）4、在加工过程中直接保证的尺寸等称为封闭环。

（ × ）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（ × ）7、周磨加工精度较高，适用于精磨。

（ √ ）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（ √ ）9、成形磨削中，凸模必须设计为镶拼结构。

（ × ）10、电火花成型加工适宜加工低刚度工件及微细加工。

（ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（ × ）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（ × ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（ √ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（ √ ）15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ）17、电火花线切割的尺寸精度达不到01.0 mm 。

（ × ） 18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X 、Y 值均可不写、但分隔符号必须保留。

（ √ ）19、模具常用的装配方法有完全互换法、修配法和调整法 （ √ ）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

模具制造工艺学试卷及答案公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-模具制造工艺学复习试题一、判断题：正确的打符号√，错误的打符号×。

1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（√）4、在加工过程中直接保证的尺寸等称为封闭环。

（×）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（×）7、周磨加工精度较高，适用于精磨。

（√）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（√）9、成形磨削中，凸模必须设计为镶拼结构。

（×）10、电火花成型加工适宜加工低刚度工件及微细加工。

（√）11.工件加工前在机床或夹具上占有一个固定的位置称做定位。

（×）12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。

（×）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。

（√）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。

（√）15. 电火花成型加工放电通道中心温度可达2000℃以上（×）16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√）17、电火花线切割的尺寸精度达不到01mm。

（×）.018、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值均可不写、但分隔符号必须保留。

（√）19、模具常用的装配方法有完全互换法、修配法和调整法（√）20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（√）二、选择题：1、在不同的生产类型下，同一产品的工艺过程是（ C ）A、相同的；B、相似的；C、不同的。

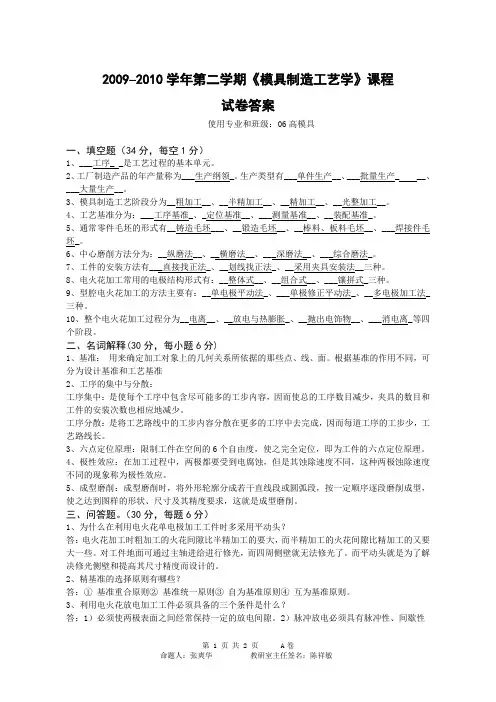

2009–2010学年第二学期《模具制造工艺学》课程试卷答案使用专业和班级：06高模具一、填空题（34分，每空1分）1、___工序_ _是工艺过程的基本单元。

2、工厂制造产品的年产量称为___生产纲领_。

生产类型有___单件生产__、___批量生产_ __、___大量生产__。

3、模具制造工艺阶段分为__粗加工__、__半精加工__、__精加工__、__光整加工__。

4、工艺基准分为：___工序基准_、_定位基准__、___测量基准__、__装配基准_。

5、通常零件毛坯的形式有__铸造毛坯___、__锻造毛坯__、__棒料、板料毛坯__、___焊接件毛坯_。

6、中心磨削方法分为：__纵磨法__、__横磨法__、___深磨法__、___综合磨法_。

7、工件的安装方法有___直接找正法_、__划线找正法_、__采用夹具安装法__三种。

8、电火花加工常用的电极结构形式有：__整体式__、__组合式__、___镶拼式_三种。

9、型腔电火花加工的方法主要有：__单电极平动法_、___单极修正平动法_、__多电极加工法_三种。

10、整个电火花加工过程分为__电离__、__放电与热膨胀_、__抛出电饰物__、___消电离_等四个阶段。

二、名词解释(30分，每小题6分)1、基准：用来确定加工对象上的几何关系所依据的那些点、线、面。

根据基准的作用不同，可分为设计基准和工艺基准2、工序的集中与分散：工序集中：是使每个工序中包含尽可能多的工步内容，因而使总的工序数目减少，夹具的数目和工件的安装次数也相应地减少。

工序分散：是将工艺路线中的工步内容分散在更多的工序中去完成，因而每道工序的工步少，工艺路线长。

3、六点定位原理：限制工件在空间的6个自由度，使之完全定位，即为工件的六点定位原理。

4、极性效应：在加工过程中，两极都要受到电腐蚀，但是其蚀除速度不同，这种两极蚀除速度不同的现象称为极性效应。

5、成型磨削：成型磨削时，将外形轮廓分成若干直线段或圆弧段，按一定顺序逐段磨削成型，使之达到图样的形状、尺寸及其精度要求，这就是成型磨削。

模具制造工艺学基本考试试题及答案1 下面哪种因数可提高冷冲作模具钢的抗疲劳性能(A)晶粒细小2 常见的调质钢大都属于（D）中碳低合金钢3 下列合金中，铬含量最少的是（D）GCr154 W18Cr4V型钢属于莱氏体钢，金属态组织中有大量的（B）鱼骨状组织5 在冷态下完成对金属或非金属材料进行塑性变形的模具称为（D）冷作模具6 下列诸材料中淬透性最好的是（B）20CrMnTi7 下列合金中，属低淬透性冷作模具钢的是（B）T8A8 能够造成二次硬化，显著提高钢的热硬性的元素是（C）钨10 以下哪种方法是属于改变表面化学成份的方法是（C）离子渗入11表征材料变形抗力和断裂抗力的性能指标是（C）强度12模具表面强化处理工艺中，不改变表面化学成份的方法是（A）激光相变硬化13下列合金中，属时效硬化型塑料模具钢的是（B）25CrNi3MoAl14下列合金中，属于耐蚀型塑料模具钢的是（B）3Cr1315用T10钢制冲模时，其预先热处理工艺为（A）球化退火16用T10钢制冲模时，其最多的热处理工艺为（D）淬火+低温回火17高速钢淬火后进行三次回火的主要目的是(A)消除残奥氏体，使碳化物充分析出18以下钢中淬透性最好的是哪种钢（A）Cr1219下列合金中，属耐腐蚀型塑料模具钢的是（B）OCr16Ni4Cu3Nb20适合于制作摩擦压力机锻模镶块的材料是（C）4Cr5W2VSi21马氏体硬度主要取决于（C）合碳量22向工件表面同时渗入氮硼碳，并以渗氮为主的化学热处理工艺为（C）氮碳共渗或者是软氮化23适合于制作热模锻压力机锻模中锻件顶杆的材料是（D）4Cr5W2VSi24T10钢在以下哪种状态下硬度较低，有较好的切削加工性能（A）退火25重载冷冲模主要失效形式是崩刃，折断，因此重点保证模具获得（B）高强韧性26适合于制造受力较轻的中小型吹锻的材料是（C）5CrMnMo27反映模具的脆断抗力常用的指标是（C）韧性28反映冷作模具材料的断裂抗力常用指标是（D）抗拉强度29 下列合金中，属于渗碳型塑材摸具钢的是（D）20CrNiMo30以下钢号不属于热锻模用钢（B）8Cr331钢的硬度主要决定于化学成份和组织，下列组织中硬度最大的是（C）渗碳体32热锻模的最终热处理工艺应该是(A)调质（淬火+高温回火）33下列诸材料中热硬件最好的是(C)W18Cr4V34下列合金中，属于硬型塑料摸具钢的是（B）3Cr2Mo35下列合金中，属于锻模用钢的是(B)5CrMnMo36下列诸材料中被称为低变形钢，适合冷作模的是（B）CrWMn37常见的渗碳钢大都属于（A）低碳低合金钢38钢的淬透性主要决定于其（C）合金元素含量1冷作模具：包括冷冲压模、（冷挤压模）、（冷镦模）、拉丝模等2热作模具包括（热锻模）、热精锻模、热挤压模、（压铸模）、热冲载模等3钢的硬度和硬性主要取决于（化学成分）、(热处理工艺) 以及钢的表面处理工艺。

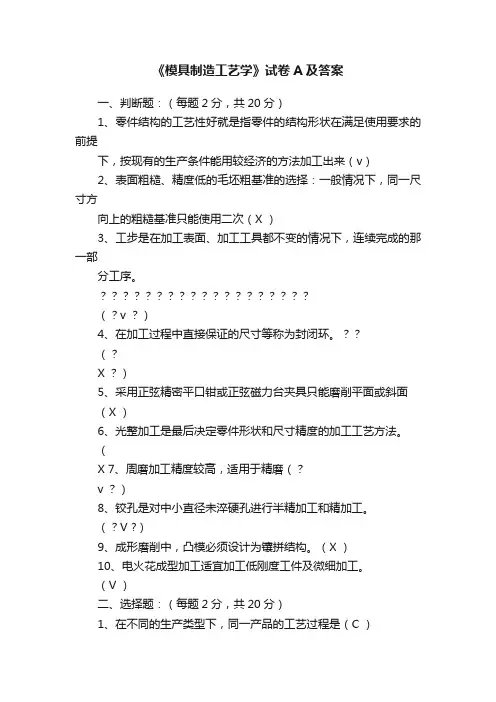

《模具制造工艺学》试卷A及答案一、判断题：（每题2分，共20分）1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来（v）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次（X ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序。

（？v ？）4、在加工过程中直接保证的尺寸等称为封闭环。

？？（？X ？）5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（X ）6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

（X 7、周磨加工精度较高，适用于精磨（？v ？）8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。

（？V ?）9、成形磨削中，凸模必须设计为镶拼结构。

（X ）10、电火花成型加工适宜加工低刚度工件及微细加工。

（V ）二、选择题：（每题2分，共20分）1、在不同的生产类型下，同一产品的工艺过程是（C ）A、相同的；B、相似的；C、不同的。

2、下列不属于平面加工方法的是（D ）A、刨削 B 、磨削C 、铣削D 、铰削。

3、对有色金属零件的外圆表面加工，当精度要求为IT6 , Ra= 0.4卩m 时，它的终了加工方法应该采用（A ）A、精车；B、精磨；C、粗磨；D、研磨。

4、选择精基准的原则中讲到的“基准重合”是指（A ）A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工表面本身作为精基准5、以下适合线切割加工的对象是（C）A、阶梯孔、阶梯轴； B 、型腔；C、成型刀、样板； D 、非导电材料。

6、哪一种材料是电火花线切割高速走丝电极丝所用的材质（A）A.钼B. 黄铜C. 石墨D. 铸铁7、电火花加工凹模型孔是利用（C）之间脉冲放电产生电腐蚀现象的原理而进行的。

A.工作液与工件；B. 工作液与工具电极；C.工件与工具电极。

8、用坐标镗床加工孔系，其表面粗糙度可达（B）A、Ra= 0.8 ；B 、Ra=0.4 ；C 、Ra=1.6。
