混合结构设计任务书

结构设计任务书钢筋砼现浇梁板结构钢筋砼排架结构单层厂房河北工程大学土木工程学院建筑工程系王晓虹2012年8月（一）单向板肋梁楼盖设计一、设计资料：1、某多层工业用仓库，标准层楼盖平面总尺寸（轴线尺寸）如图所示，B、L取值见数据表。

外围以370mm 砖墙承重，不设内墙。

由于空间较大，内部需设钢筋混凝土柱，柱截面尺寸可假定为500×500mm。

楼梯间在此范围之外，不予考虑。

（取值见数据表）。

2、楼面活荷载标准值为qk3、建筑作法：楼面面层为20mm厚水泥砂浆抹面（20kN/m3)。

梁板的天花抹灰为15mm厚混合砂浆（17kN/m3)4、材料选用：混凝土：采用C30级。

=360N/mm2）；钢筋：梁中受力纵筋采用HRB400级钢筋（fy梁箍筋和板中钢筋可采用HPB300级钢筋（f=270N/mm2），也可采用HRB335级。

y二、设计要求：1、选定合宜的单向板肋形楼盖结构方案（确定柱网、梁格、梁截面尺寸及板厚）。

2、进行板、次梁和主梁的内力及配筋计算，并写出完整的设计计算说明书。

板和次梁可采用塑性法计算内力，主梁应采用弹性法计算。

计算书中应有主梁弯矩包络图和抵抗弯矩图（也称作“材料图”、“抗弯承载力图”）。

3、绘制结构施工图一张（建议采用A2或A2加长）。

内容包括梁板结构布置，板、次梁和主梁的配筋图及钢筋表等。

要求板配筋采用弯起式。

钢筋表中列出板和次梁的钢筋，主梁钢筋画出抽筋图。

4、施工图绘制应符合《建筑结构制图标准》中关于线型、字体、图例等各项规定。

其他要求详见任务书附件。

(二）单层工业厂房设计一、设计项目：某地某厂金工车间（不设天窗）单跨单层厂房，总长60m，总宽（跨度）18m、21m、24m，设两台A5级工作制桥式软钩吊车（单闸），吊车吨位及轨顶标高见数据表。

厂房位于郊区。

二、设计资料：1、自然条件：基本风压：见数据表基本雪压：200N/m2=200kPa地基承载力特征值：fak2、建筑资料：①屋面作法：防水层、找平层、保温层、隔气层累计1.25kN/m2②围护墙：240mm厚实心砖墙，内墙面为石灰砂浆抹面，纸筋灰罩面，外墙为清水砖墙，墙体单位面积总重5.24kN/m2。

某工程施工图设计任务书某工程施工图设计任务书XX项目施工图设计任务书第一部分施工图设计容及部分做法要求1．建筑部分1.1 建筑：1.1.1 本设计须以甲方提供的条件图为总前提进行设计。

1.1.2 本项目共X种户型平面组合（X种户型），建筑平面以业主提供的户型平面图及组合平面图为依据进行设计。

1.1.3 建筑物层数：XF，其中部分户型局部有X层地下室。

1.1.3.1建筑物层高： X米；局部坡屋顶。

地下室层高：X米。

1.1.4 墙体1.1.4.1 填充墙（外墙及分户墙）砌筑材料为厚200的页岩空心砖，局部户隔墙可采用厚120的页岩实心砖或多孔砖，客厅、餐厅、卧室等主要房间应保证不露梁柱。

1.1.4.2墙上所有预留孔洞（如排风孔洞等）均应有平面和竖向定位尺寸，且须分别注明套管采用材料的类型及规格尺寸，梁柱上留洞应标注清楚并在结构图中采取相应措施。

空调按家庭小型中央空调考虑。

1.1.4.3 外墙、及屋面须考虑保温节能要求，外窗考虑隔热保温材料。

1.1.5 楼地面1.1.5.1 各房间楼地面按水泥砂浆找平层考虑。

1.1.5.2 厨房、阳台、卫生间、楼地面找平层完成面标高应低于同层相临楼地面找平层完成面50㎜，露台楼地面找平层（包括保温层）完成面标高应低于同层相临楼地面找平层完成面50㎜，厨房、卫生间防水材料建议选用“涂膜类”。

1.1.5.3雨蓬、露台均应设计防水和地漏，就近接入排水管，防水材料选用涂膜类。

1.1.5.4普通阳台、空中花园利用砼结构自防水，地漏等局部做防渗漏处理，面层为防水砂浆压光面，大面不做防水。

1.1.5.5 底层散水标高低于室外地坪300㎜，散水上为绿化覆土；取消散水沟做法，屋面雨水直接进入雨水井组织排放（若能满足各方面要求，建议设计取消散水）。

1.1.6 外墙及顶棚1.1.6.1外墙装饰为外墙涂料饰面；1.1.6.2 厅、房墙及顶棚为混合砂浆抹平满刮腻子两遍。

1.1.6.3 厨房、卫生间墙为水泥砂浆找平层。

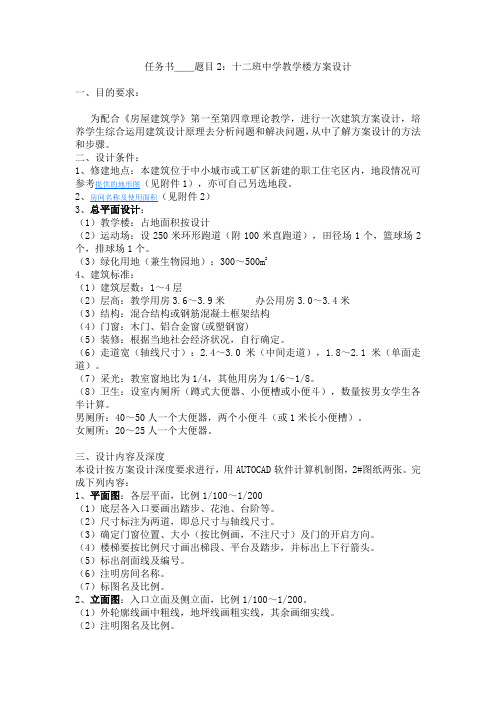

任务书＿＿题目2：十二班中学教学楼方案设计一、目的要求：为配合《房屋建筑学》第一至第四章理论教学，进行一次建筑方案设计，培养学生综合运用建筑设计原理去分析问题和解决问题，从中了解方案设计的方法和步骤。

二、设计条件：1、修建地点：本建筑位于中小城市或工矿区新建的职工住宅区内，地段情况可参考提供的地形图（见附件1），亦可自己另选地段。

2、房间名称及使用面积（见附件2）3、总平面设计：（1）教学楼：占地面积按设计（2）运动场：设250米环形跑道（附100米直跑道），田径场1个，篮球场2个，排球场1个。

（3）绿化用地（兼生物园地）：300～500m24、建筑标准：（1）建筑层数：1～4层（2）层高：教学用房3.6～3.9米办公用房3.0～3.4米（3）结构：混合结构或钢筋混凝土框架结构（4）门窗：木门、铝合金窗(或塑钢窗)（5）装修：根据当地社会经济状况，自行确定。

（6）走道宽（轴线尺寸）：2.4～3.0米（中间走道），1.8～2.1 米（单面走道）。

（7）采光：教室窗地比为1/4，其他用房为1/6～1/8。

（8）卫生：设室内厕所（蹲式大便器、小便槽或小便斗），数量按男女学生各半计算。

男厕所：40～50人一个大便器，两个小便斗（或1米长小便槽）。

女厕所：20～25人一个大便器。

三、设计内容及深度本设计按方案设计深度要求进行，用AUTOCAD软件计算机制图，2#图纸两张。

完成下列内容：1、平面图：各层平面，比例1/100～1/200（1）底层各入口要画出踏步、花池、台阶等。

（2）尺寸标注为两道，即总尺寸与轴线尺寸。

（3）确定门窗位置、大小（按比例画，不注尺寸）及门的开启方向。

（4）楼梯要按比例尺寸画出梯段、平台及踏步，并标出上下行箭头。

（5）标出剖面线及编号。

（6）注明房间名称。

（7）标图名及比例。

2、立面图：入口立面及侧立面，比例1/100～1/200。

（1）外轮廓线画中粗线，地坪线画粗实线，其余画细实线。

混凝土结构设计计算书1. 设计资料根据初步设计成果，提出设计资料及数据如下：（1）楼层平面如任务书附图所示。

墙体厚度370 mm，结构横向长1L=18 m，结构纵向长2L=30 m。

楼梯位于该层平面的外部，本设计不予考虑。

楼盖采用整体式单向板肋形结构。

（2）该建筑位于非地震区。

（3）建筑物安全级别为二级。

（4）结构环境类别为一类。

（5）建筑材料等级：混凝土强度等级：梁、板、C25级。

钢筋：板中钢筋、梁中箍筋、构造钢筋为HPB235级，梁中受力筋为HRB335级。

（6）荷载：钢筋混凝土重度为25 kN/m3。

楼面面层为水磨石（底层20mm厚水泥砂浆，10mm面层），自重为0.65kN/m2；梁板天花为混合砂浆抹灰15mm（重度为17kN/m3）。

楼面活荷载标准值6.5 kN/m3。

（7）结构平面布置及初估尺寸：板的支承长度为120mm，次梁的支承长度为240mm，主梁的支承长度为370mm。

主梁沿房屋的横向布置。

次梁：间距12.0l m =主梁：间距26.0l m=柱：350350b h mm mm⨯=⨯，柱网尺寸为6.0 6.0m m⨯楼盖梁格布置如图1所示。

图1 梁板结构平面布置2. 板的计算板按考虑塑性内力重分布方法计算。

板的21600032000l l ==，宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

板的厚度按构造要求取mm l h 50402000401801==>=。

次梁的截面高度应满足： 21111(~)(~)6000(500~333.33)12181218h l mm mm ===取450h mm =1111(~)(~)400(133.33~200)3232b h mm mm ===取200b mm =主梁的截面高度应该满足31111(~)(~)6000(400~600)15101510h l mm mm ===，650h mm =，则取梁宽mm b 250=(1)荷载计算楼面面层为水磨石（底层20mm 厚水泥砂浆，10mm 面层） 自重为0.65 kN/m 280mm 厚现浇钢筋混凝土板 25kN/m 3×0.08m=2.000kN/m 215mm 厚石灰砂浆抹底 17kN/m 3×0.015m=0.255kN/m 2每米板宽恒载标准值 k g =0.65+2.0+0.255=2.905kN/m每米板宽活载标准值 k p =6.5kN/m经试算,每米板宽永久荷载效应控制的组合为最不利组合,因此取荷载设计值k Q c k G p g q γψγ+==1.2×3.486+1.0×1.3×6.5=11.936 kN/m(2) 内力计算板的尺寸情况如图2所示图2 板的尺寸次梁截面为200450mm mm ⨯，取板在墙上的支承长度为120mm 。

\“混凝土结构”课程设计任务书——混合结构房屋楼盖及墙体设计一、设计资料某二层混合结构房屋（工业用仓库），主体结构平面及外纵墙剖面如图1、2所示（楼梯在此平面之外）。

采用现浇肋梁楼盖，墙体为普通粘土砖砌体。

楼面面层为水磨石地面，内墙面及天花板均为15mm厚混合砂浆抹面，外墙面为清水墙，原浆勾缝，窗户采用普通钢窗（ kN/m2），屋面、楼面作法如图2所示。

屋面为不上人屋面，活荷载标准值取 kN/m2，楼面活荷载标准值见表1。

楼盖混凝土可采用C20或C25；板内钢筋可采用HPB235级、HRB335级热轧钢筋，次梁和主梁钢筋可选用HRB335级、HRB400级热轧钢筋；砌体采用MU10普通粘土砖、混合砂浆γ）。

砌筑（3=kN/m19{二、设计要求（一）钢筋混凝土楼盖设计1．确定楼盖结构布置方案；2．板、次梁、主梁的内力分析及截面设计。

（二）纵向承重墙设计1．高厚比验算；2．墙体受压承载力计算；3．梁端支承处砌体局部受压承载力计算。

·（三）绘制楼盖结构施工图包括楼盖结构布置图，板、次梁模板及配筋图，主梁弯矩包络图、材料图、模板及配筋图。

三、设计期限：两周四、参考资料1．混凝土结构设计规范（GB 50010－2002）2．建筑结构荷载规范（GB 50009－2001）3．砌体结构设计规范（GB 50003－2001）4．钢筋混凝土连续梁和框架考虑内力重分布设计规程（CECS 51：93）!5．钢筋混凝土结构构造手册6．教材：混凝土结构设计原理7．教材：混凝土结构设计8．教材：砌体结构。

作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。

通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。

1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。

根据此图进行本次设计。

(2)砖块尺寸为240mm×115mm×53mm。

内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。

(3)采用现浇钢筋混凝土楼板、现浇过梁。

(4)门、窗材料自定。

窗面积应该符合采光要求。

(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。

图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。

布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。

三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。

(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。

上、下、右三方要用折断线折断。

(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。

(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。

在定位轴线两边分别标注砖墙厚度。

(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。

(6)散水和室外地面部分：画出室外地面，标注室外地面标高。

华北水利水电大学课程设计任务书及计划书20 15 ——20 16 学年第二学期环节名称：混凝土结构设计原理课程设计学生专业班级：2015级建筑工程技术高起专指导教师：司林军院、系：土木与交通学院教研室：工程结构课程设计任务书注：此套表填写一式三份，于课程设计前一周分别交至教学督导团、教务科、教研室课程设计计划书附页1.设计资料1．1某印刷厂仓库为多层砖混结构，内框架承重体系。

外墙厚240mm，主梁下附墙垛尺寸为370×490mm，钢筋混凝土柱截面尺寸为300mm×300mm，楼盖采用整体式钢筋混凝土结构，建筑平面布置如图1所示及见表1。

1．2 荷载：1．2．1 楼面使用荷载及楼梯使用活荷载标准值：见表1。

1．2．2 楼面构造层做法：20mm厚水泥砂浆面层(容重为20kN/m3)；楼梯踏步面层采用30mm厚水磨石，底面为20mm厚混合砂浆抹灰层。

1．2．3 钢筋混凝土楼盖自重γ＝25kN／m31．2．4 平顶及梁粉刷：15mm厚M5混合砂浆粉刷γ＝17kN／m3，包括白石膏、喷白二度。

1．3永久荷载分项系数为1.2，可变荷载分项系数为1.4。

1．4材料选用：混凝土：C30钢筋：梁的主筋采用HRB400级钢筋，其它部位采用HPB300级钢筋。

2.设计内容：2．1设计原则2．1．1 结构布置必须全面、正确地体现经济合理；2．1．2结构构件必须具有足够的承载力、刚度、稳定性和耐久性等方面的要求。

2．2 结构布置的选择2．2．1本工程是印刷厂仓库，用于堆放纸张、书籍等，使用荷载较大，宜采用主、次梁肋形楼盖结构体系，可根据柱网尺寸和板、次梁、主梁的经济跨度确定结构布置方案。

2．2．2确定梁、板截面尺寸及其伸入墙内的长度。

2．3板的计算2．3．1荷载设计值的计算（包括恒载与活荷载）；2．3．2弯矩设计值的计算(按塑性内力重分布理论)；2．3．3正截面承载力计算。

2．4 次梁的计算2．4．1 荷载设计值的计算（包括恒载与活荷载）；2．4．2 内力计算(按塑性内力重分布理论)；a.弯矩设计值的计算；b.剪力设计值的计算。

民用建筑课程设计班级：姓名：学号：房屋建筑学课程设计总要求1.设计要求1.1 贯彻和体现“功能适用、经济合理、造型美观、环境相宜”的原则；1.2 建筑功能合理，造型体现各类建筑的特点及北方建筑特色，力求方案有所创新；1.3 满足各类建筑的特殊功能要求；1.4 建筑构造正确，充分考虑寒冷地区的特点，采用先进技术、新型材料；1.5 布图合理，图面整洁。

2.图纸内容及要求2.1 总平面图（1：500或1：1000）结合所给的地段图，表示出新建建筑物与周围建筑物、构筑物、道路等的位置关系与其相协调，贯彻环境相宜的原则。

2.2 各层平面图（1：100或1：150）根据房间的功能要求，搞好单元设计；考虑平面组合时，要合理安排各房间的位置，以适用为根本，合理组织人流、货流的线路，避免交叉感染。

2.3 立面图（1：100或1：150）在适用的前提下，适当照顾建筑物的立面造型，体现出时代特色。

2.4 剖面图（1：50或1：100）必须剖楼梯，而且应包括屋檐和一层地面。

3.说明书3.1 简短序言（规模、建筑面积、技术经济指标等）；3.2 设计的优缺点和未表达清楚的构造处理及装修设计等。

1.目的要求通过设计，初步了解一般民用建筑的设计原则、初步掌握建筑设计基本方法与步骤，训练和提高绘图技巧。

2.设计条件2.1 建造地点及使用范围：地点为牡丹江，适用范围为城镇和工矿区住宅。

2.2 户型：一楼两户、一楼三户、一梯四户等。

2.3 居室面积（供参考）：大居室12～15平方米、中居室8～11平方米、小居室8平方米以下。

每户必须有一间大居室，主要卧室应能同时两个方向放床，并要求每户居室大小搭配恰当。

2.4 辅助房间厨房──每户单独使用，燃料为煤气，应安排炉灶、洗菜池和操作台，使用面积不小于4平方米。

卫生间──每户单独使用，应设大便器、浴缸或淋浴。

2.5 其它设施：每户设置生活阳台、服务阳台，单元内应设置垃圾道，每户应考虑必要的贮藏设施。

福建广播电视大学开放教育土木工程（本科）钢筋混凝土结构课程设计任务书一、课程设计的目的与任务。

本课程设计为《钢筋混凝土结构》课程设计，其目的是了解混凝土楼盖结构设计的主要过程；锻炼和提高混凝土梁（板）结构的计算、设计及构造处理，绘制结构施工图的能力；培养正确、熟练运用结构设计规范、手册及参考书的能力；通过课程设计建立建筑专业工程师的工程意识。

本课程设计的任务要求：（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包罗图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；（5）掌握钢筋混凝土结构施工图的表达方式和制图规定，进一步提高制图的基本技能；二、设计资料各教学点指导老师根据设计任务要求，可参照以下示例编制设计参数。

（设计参数范例）车间仓库的楼面梁格布置如图1所示，轴线尺寸为30m×19.8m, 楼面面层为20mm厚水泥砂浆抹面，梁板的天花抹灰为15mm厚混合砂浆，楼面活荷载选用7.0kN/m2 ,混凝土采用C20，梁中受力钢筋采用HRB335, 其他钢筋一律采用HPB235，板厚80mm，次梁截面为b×h=200mm×450mm，主梁截面为b ×h=300mm×700mm，柱截面为b×h=400mm×400mm。

楼板周边支承在砖墙上，试设计此楼盖。

三、课程设计内容：1.板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力。

2.绘制楼盖结构施工图（1）梁格布置及板配筋平面图（2）次梁配筋图（3）在图中标明有关结构设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。

3.计算书：要求计算准确，步骤完整，内容清晰。

四、课程设计的主要参考资料。

1、罗向荣主编《钢筋混凝土结构》高等教育出版社，2003年2、建筑结构可靠度设计统一标准（GB50068-2001）3、建筑结构荷载规范（GB50009-2001）4、混凝土结构设计规范（GB50010-2002）5、混凝土结构工程施工质量验收规范（GB50204-2002）五、提交成果要求1、计算书要求手写，A4纸型，与封面统一装订成册。
