船体结构设计任务书

《船舶结构设计》课程设计任务书时间：2011.11.21~2011.12.2（第13~14周）地点：张家港校区 B301班级：08455111/2/3/4课程编号：01Z10055b-0 学时：总计2W 学分：2.0学分指导教师：施利娟一、用途及航区本船为长江内河干货船，航区为A级航区。

二、船型本船为单甲板，双层底全焊接钢质内河干货船；货舱区域设顶边舱和底边舱，货舱区域为纵骨架式结构，首尾部区域为横骨架式结构。

（详细结构见99.8m母型船，设计船按母型船的结构进行设计）。

三、船体主尺度1、110m内河干货船，由1、2班学号为单数的学生进行结构规范设计。

1.主尺度及主要系数总长 Loa= 110m 垂线间长 L = 105m水线长 Lwl= 107.4m 型宽 B = 19.20m= 4.30m型深 D =6.60 m 设计吃水 dj= 0.881结构吃水 d = 5.80m 方形系数 Cb肋骨间距 s =0.60 m 纵骨间距 s'= 0.48m2.母型船（99.8m内河干货船）型线图、总布置图、基本结构图和典型剖面图。

2、105m内河干货船，由1、2班学号为双数数的学生进行结构规范设计。

1.主尺度及主要系数总长 Loa= 105m 垂线间长 L = 100m水线长 Lwl= 102.4m 型宽 B = 17.20m型深 D =6.60 m 设计吃水 d= 4.30mj结构吃水 d = 5.60m 方形系数 C= 0.846b肋骨间距 s =0.60 m 纵骨间距 s'= 0.45m2.母型船（99.8m内河干货船）型线图、总布置图、基本结构图和典型剖面图。

3、100m内河干货船，由3、4班学号为单数的学生进行结构规范设计。

1.主尺度及主要系数总长 Loa= 100m 垂线间长 L = 95m水线长 Lwl= 97.4m 型宽 B = 16.20m= 3.60m型深 D =6.40 m 设计吃水 dj结构吃水 d = 5.40m 方形系数 C= 0.821b肋骨间距 s =0.60 m 纵骨间距 s'= 0.42m2.母型船（99.8m内河干货船）型线图、总布置图、基本结构图和典型剖面图。

重庆交通大学航海学院船舶强度与结构设计课程设计说明书课题：船舶强度与结构设计专业：10船舶与海洋工程班级：四班学号：10960201学生姓名：王雪指导教师：杨敬东日期：2013.6.25目录一、船体结构设计任务书二、船体结构尺寸确定1、外板2、甲板3、双层底4、舷侧骨架5、甲板骨架6、支柱三、第二货舱中剖面结构图四、参考文献船体结构设计任务书1、按CCS颁布的《钢质海船入级与建造规范》（2009年）设计下述船舶的船中剖面结构（船型：双甲板尾机型干货船）船长L 99.0米船宽B 16.4 米型深D 9.3 米吃水d 6.5 米排水量 7500 吨L/B 6.036585>5B/D 1.76<2.5方形系数Cb 0.70＞0.6（满足规范要求）2、与设计有关的条件该船主要装运杂货。

上甲板舱口两侧及货舱船底采用纵骨架式结构，其余采用横骨架式。

甲板间高H 3米纵股间距s 自9#~131#肋位，700毫米；其余600毫米双层底高h 第一货舱2.2米；其余1.3米舱口宽度b 8米舱口长度l 16米最大静水弯矩（压载出港）14276t.m舱容系数η 1.51立方米/T(即装载率r=0.66T/立方米)上甲板货物计算载荷p 1.3T/立方米3、 课程设计报告要求（1） 编制船体结构设计计算书（2） 绘制设计横剖面的结构图用1:50比例绘制。

船体结构尺寸确定一、外板厚度计算校核1.船底板(1)按规范2.3.1.3要求，船底为纵骨架式时其船中部0.4L 区域的船底板厚度应不小于下式计算所得之值：b F L s t )230(043.01+= mm ；b F h d s t )(6.512+=mm式中：s=0.7m,L=99m, d=6.50m,F b =1.0,按2.3.1.2规定，h 1= 0.26C , 计算时取不大于0.2d ;按2.2.3.1规定，9.7)100300(75.1023=--=L C h 1=0.26c=0.26×7.9=2.054m因2.054大于0.2d=0.2×6.5=1.3m ，因此取h 1=1.3m所以得:9029.91)23099(7.0043.01=⨯+⨯⨯=t 9480.101)3.15.6(7.06.52=⨯+⨯⨯=t实取t=12mm(2)离船端0.075L 区域内的船体板厚度t 按规范2.3.1.4要求应不小于按下式计算所得之值：b s sL t )6035.0(+= mm式中:L ——船长,m ；s ——肋骨或纵骨间距,m ，计算时取值应不小于b s ；b s ——肋骨或纵骨的标准间距,m根据1.2.8。

船舶设计任务书一、背景介绍船舶设计是指根据特定的功能需求和技术要求，对船舶进行结构设计、系统设计和装备选择的过程。

船舶设计的目标是确保船舶的结构强度、航行性能、安全性和舒适性等方面能够满足航行和使用的要求。

船舶设计涉及到船体外形、结构设计、船舶系统、船舶设备以及船舶的综合性能等方面。

二、设计任务1. 功能需求根据船舶使用的功能需求，明确船舶的主要任务和航行条件。

例如，是用于运输货物还是人员，航行的航线和航区等。

2. 船舶类型确定船舶的类型，包括货船、客船、油轮、拖船等。

根据船舶类型的不同，船舶设计的要求和重点也会有所不同。

3. 船体结构设计根据船舶的功能需求和航行条件，设计船体的结构。

包括船体的外形、船体的强度计算和结构设计、船体的材料选择等。

4. 船舶系统设计设计船舶的各种系统，包括动力系统、电气系统、供水系统、排水系统等。

确保这些系统能够正常运行，满足航行和使用的要求。

5. 船舶设备选择根据船舶的功能需求和航行条件，选择适合的船舶设备。

例如，船舶的主机、舵机、起重设备等。

6. 船舶性能评估对设计的船舶进行性能评估，包括航行性能、操纵性能、稳性等。

确保船舶能够满足航行和使用的要求。

7. 安全性设计设计船舶的安全性措施，包括船舶的防火、防污染、救生设备等。

确保船舶在航行和使用过程中能够保证乘员和货物的安全。

8. 舒适性设计考虑船舶的舒适性要求，包括船舶的舱室布局、通风、噪音和震动控制等。

确保船舶在航行和使用过程中能够提供舒适的环境。

9. 环保设计设计船舶的环保措施，包括减少污染物排放、节能减排等。

确保船舶在航行和使用过程中对环境的影响尽可能地减少。

三、设计过程1. 需求分析对船舶的功能需求进行分析和明确，确保设计的船舶能够满足使用者的要求。

2. 初步设计根据需求分析的结果，进行船舶的初步设计。

包括船体的外形设计、船舶系统的初步设计、设备的初步选择等。

3. 详细设计在初步设计的基础上，进行船舶的详细设计。

《船体强度与结构设计》课程教学大纲(适用于船舶制造技术专业)一、课程任务本课程是船舶制造专业的一门主干课，本课程包括“船体强度”和“结构设计”两部分内容，主要讲述船舶总纵强度的计算与校核，船体型材剖面的设计，船体结构的规范设计等内容。

本课程的任务：学生通过本课程的学习，了解船体结构计算的方法，掌握强度计算和校核的基本方法和用规范设计船体结构。

本课程的基本要求:1.基本掌握船体结构中常见的分析与计算方法；2.掌握船体总纵强度的计算和校核方法；3.能根据规范对货船中横剖面结构进行设计二、课题和课时分配表（一）理论教学三、课程内容课题一绪论1.本课程程的任务、内容、要求；2.强度计算的常用方法；3.结构设计的基本原理和常用方法；重点：强度校核常用的许用应力法；结构设计的规范设计课题二船体总纵弯曲剪力和弯矩计算1.船体梁受力与变形；2.重量曲线；3.静水浮力曲线的计算方法过程；4.静水载荷曲线；剪力曲线；弯矩曲线的计算方法和过程，。

4.静置于波浪上的剪力和弯矩计算：坦谷波要素，船舶平衡位置的确定，附加剪力和弯矩计算重点：重量曲线；静水浮力曲线的计算；静水剪力和弯矩的计算课题三船体总纵强度校核1.船体总纵弯曲应力的第一近似计算等值梁的概念，构件计入等值梁的条件，等值梁剖面要素计算弯曲就力计算。

2.总纵弯曲应力的逐次近似计算：折减计算的概念和方法，等值梁折减计算，折减后的弯曲正应力。

3.总合应力与强度校核：强力构件应力合成计算的方法，许用应力的确定方法，强度校核方法。

5.极限弯矩计算：过载能力的概念，极限弯矩的定义和计算方法。

重点：船体总纵弯曲应力的第一近似计算；总纵弯曲应力的逐次近似计算；总合应力与强度校核。

课题四船体型材剖面设计1.型材种类和特点；2.型材剖面要素计算；3.型材剖面要素的力学特性；4.型材剖面的优化设计：优化设计的数学表示方法，求解法，设计步骤和方法。

重点：型材剖面要素计算；型材剖面要素的力学特性；难点：型材剖面要素的力学特性；课题五船体结构规范设计1.船体结构规范通则：我国规范对主尺度和结构名称的规定，我国规范适用范围。

“船舶结构设计”课程设计任务书1.课程设计的目的、意义“船舶结构设计”课程设计是船舶与海洋工程专业本科教学之实践教学环节的重要组成部分，在本科教学中具有重要的地位和作用。

通过本课程设计，可以培养学生综合运用船舶结构强度、结构力学（二）、船体结构与计算机绘图等本专业课程所学理论知识，分析和解决实际问题的能力；培养学生在理论计算、结构设计、工程绘图、查阅文献资料和应用计算机等方面的能力；培养学生正确的设计思想和刻苦钻研、勇于探索的创新精神，使学生能初步掌握利用设计规范，提出船舶基本结构设计方案，确定主要构件尺寸。

2.课程设计的基本任务1)熟悉《国内航行海船建造规范》第2篇船体部分中的第一章（通则）、第二章（船体结构）和第八章（散货船补充规定）的基本内容；2)根据《国内航行海船建造规范》确定某货船的基本结构设计方案；3)绘制基本结构图（手工、电脑绘制均可）、完成船体结构构件规范计算书（提交打印稿）。

3．课程设计的进度要求整个课程设计的时间为两周，建议的进度安排如下：1)第18周周1：指导教师讲授船舶规范设计方法及介绍设计规范2)第18周周1、周2：在指导教师讲授船舶规范设计方法及介绍设计规范的基础上，进一步熟悉《规范》、熟悉母型船基本结构图及横剖面图；3)第18周的周3－周5：根据母型船图资料和《规范》，确定本船的结构型式、横舱壁位置、支柱位置、纵桁位置、主要构件尺寸；周3上午1-2节答疑4)第19周的周1－周4：绘制基本结构图，完成船体结构构件规范计算书；周1上午3-4节答疑周3上午3-4节答疑5)第19周的周5：接受指导教师的面试，提交基本结构图（A1图幅），构件规范计算书，归还《规范》、母型船图纸。

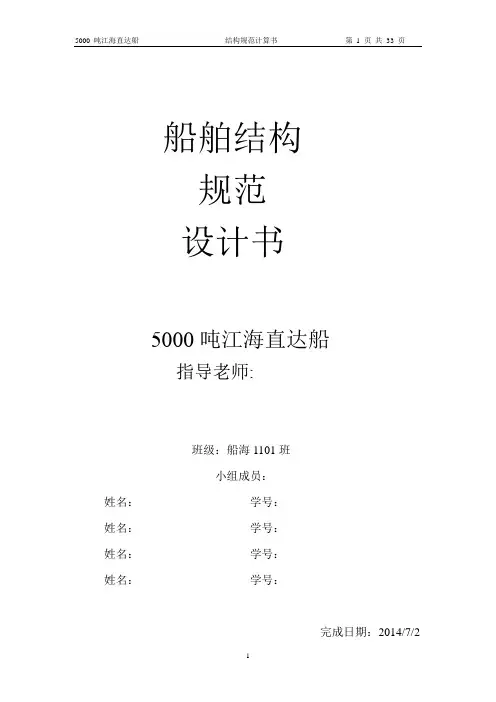

船舶结构规范设计书5000吨江海直达船指导老师:班级：船海1101班小组成员：姓名：学号：姓名：学号：姓名：学号：姓名：学号：完成日期：2014/7/2目录一．小组成员分工及贡献度二．小组设计任务三．5000吨江海直达船说明四．确定4800mm平台构件尺寸（1）#5 —#12区域（2）#12—#35区域（3）#35—#134区域（4）#134—船首区域五．4800mm平台甲板结构图六．有限元建模及强度计算七．课程设计总结八．附件一．小组成员分工及贡献度1.成员分工按规范确定4800mm平台甲板构件尺寸：绘制4800mm平台甲板结构图：#134—船首有限元建模及结构强度直接计算：Word制作及后期整理：PPT制作：2.贡献度xxx 1.0xxx 1.0xxx 1.0xxx 1.0二．小组设计任务1.按照规范确定4800mm平台甲板构件尺寸，绘制甲板结构图2. #134—船首区域有限元建模及结构强度直接计算三．5000吨江海直达船说明一．说明本船主要运输矿石及钢材，兼顾煤碳及水泥熟料等货物。

航行于长江武汉至宁波中国近海航区及长江A、B 级航区。

船舶结构首尾为横骨架形式，中部货舱区采用双底双舷、单甲板、纵骨架式形式，所有构件尺寸均按 CCS 《国内航行海船建造规范》(2006)要求计算。

1. 主要尺度设计水线长：WL L 107.10米计算船长：L 104.10米型宽：B 17.5米型深：D 7.6米结构计算吃水：d 5.8米2.主要尺度比 长深比：104.1 5.95517.5L B ==> 宽深比：17.5 2.30 2.57.6B D ==<2. 肋距及中剖面构件布置：尾~#10以及#140~首 肋距为600mm#10~#140 肋距为700mm本船按规范要求的标准肋距为：1.2.8.1 肋骨、横梁或纵骨（船底、舷侧、甲板）的标准间距Sb 应按下式计算：0.0160.5Sb L =+ m ,且不大于0.7m式中：L—船长，m。

《分段结构图课程设计》任务书一、设计任务及分配任务：绘制1000t沿海货船某甲板或底部分段结构图参考图纸：＜船体制图＞书习后附页设计分段：1、#6~#25上甲板分段肋位剖面图：5个（#8、#11、#12、#16、#21）；一般剖面图：2个（舱口纵桁、肘板），向视图：1个；节点图：7个。

2、#25~#44上甲板分段肋剖面图：3个（#26、#34、#36）；一般剖面图：4个（舱口纵桁、舱口肘板、中桁、间断纵骨）；节点图：7个。

你安排时（选择第1个就可以了）二、具体要求及说明1、绘图比例及图幅比例：（1）主视图及剖面图形1：50（2）节点图形1：10或1：20图幅：A3图3张；A2图1张2、图面布置主视图在第一页，剖面图可放在第一、二、三页，节点图放在节点所在剖面图一页上，明细栏在第一页3、件号编制采用名称、尺寸、形状完全相同编一个件号。

每个分段大约五十几个件号。

4、说明：（1）甲板分段结构图：纵向（一般）剖面图的甲板纵向曲度可乎略；梁拱画法参见型线图（梁拱高在中横剖面图中）；甲板平面图的外板形状根据基本结构图甲板图（换算）来画；肋位剖面图外板形状根据肋骨型线图定；甲板板缝左右舷均画。

三、焊接要求1、甲板分段结构图（1）甲板板对接焊缝采用I型自动焊接。

（2）甲板纵桁与甲板板以及纵桁面板与腹板的连接采用交错断续焊k=6,l=75,e=175。

（3）甲板纵桁与横舱壁的连接采用双面连续角焊k=6。

（4）强横梁与甲板板以及强横梁面板与腹板的连接采用交错断续焊k=6,l=75,e=175。

（5）普通横梁与甲板板的连接采用交错断续焊k=6,l=75,l=225。

（6）肘板与其它构件的连接采用双面连续角焊k=5 。

（7）甲板纵骨（挺筋）与甲板连接采用单面连续角焊，焊角高度为4。

四、注意（1）肋位剖面图、甲板梁拱线可做梁拱板（或画折线式）。

（2）1000t海船#25~#80之间有甲板中桁材，在甲板图上画粗双点划线。

（3）肋距=600mm。
