地基处理中旋喷桩和CFG桩施工工艺

总结旋喷桩施工工艺旋喷桩施工工艺是一种地基加固技术，通过旋喷钻机将混凝土与土壤混合，形成一个均匀、坚固的桩体，用于增加地基的承载能力和稳定性。

下面将对旋喷桩施工工艺进行总结。

旋喷桩施工工艺主要包括以下几个步骤：1. 前期准备：进行场地勘测，确定施工范围和桩的布置方式。

根据设计要求选择合适的钻杆和注浆管，准备好相应的材料和设备。

2. 钻孔：使用旋喷钻机进行钻孔，钻孔直径和深度根据设计要求确定。

钻孔过程中要注意控制钻孔的垂直度和直径，以确保桩的质量。

钻孔完成后，将钻孔内的杂质清除干净。

3. 注浆：在钻孔过程中进行注浆。

注浆材料一般为水泥浆，可以根据需要添加掺合料。

注浆的目的是填充钻孔中的空隙，提高桩的承载能力。

注浆管要插入到钻孔底部，注浆速度要适当控制，以保证浆液均匀分布。

4. 旋喷混凝土：在注浆完成后，开始旋喷混凝土。

旋喷钻机将混凝土和土壤进行混合，形成一个均质的桩体。

混凝土的配合比要根据设计要求进行调整，保证混凝土的强度和稳定性。

旋喷混凝土过程中要控制注浆管和旋喷钻机的运行速度，以确保混凝土均匀分布。

5. 桩顶处理：旋喷桩施工完成后，可以根据需要进行桩顶处理。

桩顶可以进行修整和切割，以满足设计要求。

桩顶也可以进行加固处理，例如加装桩顶承台或加固钢筋等。

旋喷桩施工工艺有以下特点和优势：1. 施工速度快：旋喷桩施工过程连续进行，可以一次性完成钻孔、注浆和旋喷混凝土，施工速度较快。

2. 施工成本低：旋喷桩施工工艺相对简单，不需要大量的人力和材料投入，施工成本相对较低。

3. 施工质量高：旋喷桩施工过程中，混凝土与土壤混合均匀，桩体质量较高，可以满足地基的承载要求。

4. 适用范围广：旋喷桩适用于各种土层和地层条件，包括软土、弱胶土、砂土等。

同时，旋喷桩也可进行各种形式的增强加固。

5. 环保节能：旋喷桩施工工艺中所用材料均为环保材料，不会对周围环境造成污染。

同时，施工过程中不需要大量的能源消耗，具有一定的节能环保效果。

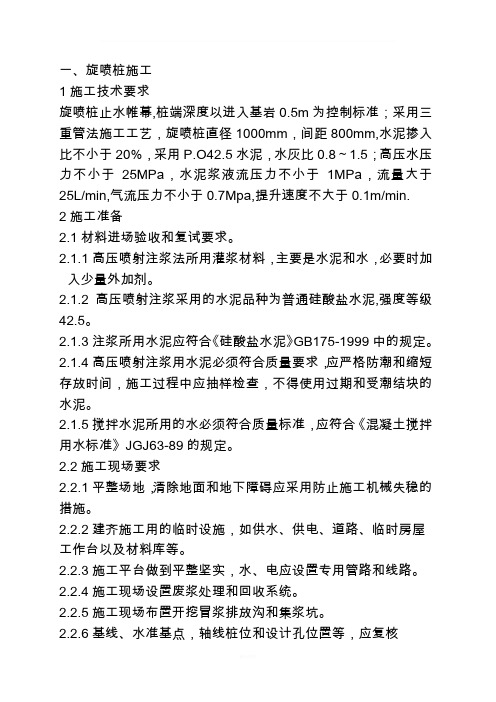

一、旋喷桩施工1施工技术要求旋喷桩止水帷幕,桩端深度以进入基岩0.5m为控制标准；采用三重管法施工工艺，旋喷桩直径1000mm，间距800mm,水泥掺入比不小于20%，采用P.O42.5水泥，水灰比0.8～1.5；高压水压力不小于25MPa，水泥浆液流压力不小于1MPa，流量大于25L/min,气流压力不小于0.7Mpa,提升速度不大于0.1m/min.2施工准备2.1材料进场验收和复试要求。

2.1.1高压喷射注浆法所用灌浆材料，主要是水泥和水，必要时加入少量外加剂。

2.1.2高压喷射注浆采用的水泥品种为普通硅酸盐水泥,强度等级42.5。

2.1.3注浆所用水泥应符合《硅酸盐水泥》GB175-1999中的规定。

2.1.4高压喷射注浆用水泥必须符合质量要求，应严格防潮和缩短存放时间，施工过程中应抽样检查，不得使用过期和受潮结块的水泥。

2.1.5搅拌水泥所用的水必须符合质量标准，应符合《混凝土搅拌用水标准》JGJ63-89的规定。

2.2施工现场要求2.2.1平整场地，清除地面和地下障碍应采用防止施工机械失稳的措施。

2.2.2建齐施工用的临时设施，如供水、供电、道路、临时房屋工作台以及材料库等。

2.2.3施工平台做到平整坚实，水、电应设置专用管路和线路。

2.2.4施工现场设置废浆处理和回收系统。

2.2.5施工现场布置开挖冒浆排放沟和集浆坑。

2.2.6基线、水准基点，轴线桩位和设计孔位置等，应复核测量并妥善保护。

2.2.7机械组装和试运转应符合安全操作规程规定。

2.2.8施工前应设置安全标志和安全保护措施。

3技术准备3.1施工图件。

3.2施工场地的工程地质水文地质资料。

3.3施工场地地上范围的高压线、电话线、各类管线等资料。

3.4施工场地地下管线及以建有的地下构筑物的有关资料。

3.5必要的荷载试验及其它有关试验资料。

3.6施工技术要求，包括质量标准和检查方法。

3.7施工前以完成的有关试验报告。

3.8施工场地四通一平和测量基准点资料。

旋喷桩施工工艺流程
旋喷桩作为一种常用的地下桩基工程施工方式，具有速度快、效果好的特点。

下面将介绍旋喷桩施工的工艺流程。

1. 设计方案确定：根据工程的需要确定旋喷桩的布置方案、桩长和桩径等设计参数。

同时还需要考虑地质条件、承载力等因素。

2. 地面准备工作：在施工前，需要对地面进行清理，确保施工现场的整洁，并进行标高测量，确定桩基的起止点和中心线。

3. 钻孔开挖：使用旋挖钻机进行钻孔开挖，根据设计要求，控制钻孔的深度和直径。

开挖完成后，需要对钻孔进行清理，并进行土样采集。

4. 环形钢筋安装：在钻孔中插入环形钢筋，保证其位置正确，并与钢筋连接部分进行焊接或连接。

5. 进行土体处理：使用旋喷设备进行土体处理，将水泥、砂浆等混合物以高速旋转喷射到钻孔中，使钻孔周围的土体与混合物充分混合。

6. 增加钢筋：在钻孔中逐段增加钢筋，保证桩体的整体稳定性和承载能力。

7. 桩身强度检测：通过无损检测方法对已完成的旋喷桩进行强度检测，确保桩体满足设计要求。

8. 桩基梁浇筑：在桩顶部进行桩基梁的浇筑，使用混凝土进行填充，使桩体与地面形成整体。

9. 后续处理工作：施工完成后，需要对施工现场进行清理，并进行桩顶处理，保证桩基的平整度和美观性。

以上就是旋喷桩施工的工艺流程。

在实际施工过程中，需要注意施工设备和操作技术的选择，合理安排施工进度，确保施工质量和工期的同时，也要保障施工人员的安全。

旋喷桩施工工艺及方法本工程采用单管旋喷法。

（一）、施工工艺流程为：施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩。

（二）、施工方法1场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。

2测量定位首先采用全站仪放出高压旋喷桩的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。

3机具就位：人力缓慢移动至施工部位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于1.5%。

对不符和垂直度要求的钻杆进行调整，直到钻杆的垂直度达到要求。

为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。

4启动钻机边旋转边钻进，至设计标高后停止钻进：采双管旋喷法施工。

该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。

在插管过程中，为防止泥砂堵塞喷嘴，高压水喷嘴边射水、边插管，水压力一般不超过1MPa，至设计标高后停止钻进。

5浆液配置：高压旋喷桩的浆液，采用抗腐蚀的矿渣水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1，水泥浆比重1.49。

搅拌灰浆时，先加水，然后加水泥，每次灰浆搅拌时间不得少于2分钟，水泥浆应在使用前一小时制备，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。

喷浆时，水泥浆从灰浆拌和机倒入集料斗时，过滤筛，把水泥硬块剔出。

水泥浆通过胶管送到旋转振动钻机的喷管内，最后射出。

6喷射注浆：在插入旋喷管前先检查高压设备和管路系统，设备的压力和排量必须满足设计要求。

各部位密封圈必须良好，各通道和喷嘴内不得有杂物，并做高压水射水试验，合格后方可喷射浆液。

旋喷作业系统的各项工艺参数都必须按照预先设定的要求加以控制，并随时做好关于旋喷时间、用浆量，冒浆情况、压力变化等的记录。

喷射时，先应达到预定的喷射压力、喷浆旋转30秒，水泥浆与桩端土充分搅拌后，再边喷浆边反向匀速旋转提升注浆管，提升速度为260mm/min，直至距桩顶1米时，放慢搅拌速度和提升速度。

2024年总结旋喷桩施工工艺一、工艺介绍旋喷桩是一种常用的地基施工工艺，适用于各种地质条件下的建筑工程。

它采用旋喷机将水泥和水混合物喷射到地下，形成一种高强度、高密度的土浆桩体，用来增加地基的承载力和稳定性。

该工艺具有施工速度快、质量可靠、成本低廉等优点。

二、施工流程1. 地质勘察：在施工前，必须对工程现场进行地质勘察，了解地质条件和地下水位等信息，从而确定施工参数和方案。

2. 设计方案：根据地质勘察结果，编制施工设计方案，包括桩的直径、长度、间距等参数。

同时，还要确定施工机械和施工材料等。

3. 设备准备：根据设计方案，准备好相应的旋喷机和辅助设备，确保施工顺利进行。

4. 施工现场准备：清理施工现场，并且对地面进行平整处理。

同时，搭建好临时工地设施，如围挡和办公室等。

5. 桩位标定：根据设计方案，在地面上标定出桩位，并用专门的设备确定桩位的准确位置和深度。

6. 施工作业：开始进行旋喷桩的施工。

将水泥和水混合物输送到旋喷机中，通过旋转和喷射的方式将土浆喷射到地下。

同时，逐步提升旋喷机，形成连续的土浆桩体。

7. 桩头处理：当土浆桩体达到设计深度后，对桩头进行处理，确保其达到设计要求。

可以进行削平、弯钩、设立桩帽等工作。

8. 桩身检测：对土浆桩体进行质量检测，如桩长、桩径、桩身质量等。

如果有异常情况，及时采取措施进行修补或修复。

9. 施工记录：记录施工过程中的各项参数和数据，包括施工时间、用料情况、施工质量等。

方便后期查验和评估。

10. 收尾工作：结束施工后，对施工现场进行清理和整理，恢复原貌。

同时，保养和维护施工设备，以备下次使用。

三、施工要点1. 施工过程中需要严格控制喷射速度和压力，确保土浆喷射效果。

2. 注意桩身的密实度和质量，避免出现空洞和裂缝等缺陷。

3. 桩头处理要精细，确保与上部结构连接良好。

4. 施工过程中要及时调整施工参数，根据实际情况进行调整和优化。

5. 施工质量要求严格，按照设计要求进行验收。

cfg桩施工工艺流程CFG桩施工工艺流程是指使用连续螺旋桩作为桩基支撑的一种施工工艺。

它在建筑工程中被广泛应用，能够提高施工效率、降低施工成本并保证工程质量。

下面我们将介绍CFG桩施工的一般工艺流程。

一、前期准备1. 确定桩基设计参数和桩基布置方案，包括桩径、桩长、桩间距等。

2. 租赁或购买所需的施工设备和工具，如钻机、钻头、桩机等。

3. 准备施工材料，如混凝土、钢筋、引擎油、润滑油、焊丝等。

二、现场布置1. 在施工现场进行地形勘察和地质勘测，确定施工条件，并清除现场障碍物。

2. 根据设计要求标定桩位并进行桩基测量和控制。

3. 搭建施工场所，包括场地平整、搭建钢管支撑、设置脚手架等。

三、桩机安装与调试1. 将桩机安装在合适的位置，并进行固定。

2. 连接钻头以及其他辅助设备，如铰链存储器、液压泵站等。

3. 检查各项设备的运行情况，进行空载试运行，调整其运行参数。

四、钻孔施工1. 按照设计要求，将钻头插入地面，开始钻孔。

2. 在钻孔过程中，不断注入润滑剂，减少钻头与土壤间的摩擦力。

3. 钻孔至设计深度后，进行孔壁处理，如喷浆、桩头平整等。

五、桩钢筋制作与焊接1. 根据设计要求和桩长，现场加工钢筋，制作桩身和桩头的具体构造。

2. 进行焊接作业，并对焊接点进行质量检查。

六、浇筑混凝土1. 在桩身和桩头上方设置脚手架和钢管支撑，以保证浇筑混凝土时的安全。

2. 准备混凝土材料，并进行搅拌与运输。

3. 进行混凝土浇筑，将混凝土注入桩孔中，并利用震动棒使混凝土充分密实。

七、后期处理1. 对标识特殊条件下需要处理的桩进行处理，如设置防腐层和防水层。

2. 根据设计要求进行桩顶修整和处理，确保桩顶符合要求。

以上为CFG桩施工的一般工艺流程。

需要注意的是，在实际施工过程中，可能会根据具体项目情况做出一些调整和改进。

因此，在施工前，应仔细研究施工图纸和施工方案，合理安排施工流程，并按照相关规范和标准进行施工，以确保工程质量和施工安全。

旋喷桩施工工艺及质量控制要一、旋喷桩施工工艺旋喷桩，是一种增加地基土强度和改善地基土性质的一种桩基工法。

旋喷桩施工工艺相对简单，主要分为以下几步：1.预处理：在旋喷桩区域清除杂物，平整地基土面。

2.配料：将设备所需的混凝土原材料按比例配制，并进行搅拌。

3.旋喷桩施工：将设备的钻杆插入地下，并在一定深度下，向外侧喷出浆液，形成旋喷桩的钢筋混凝土体，并将钢筋混凝土桩内部连通。

4.后处理：对地基进行清理，确保施工现场整洁。

二、旋喷桩施工工艺质量控制运用科学的质量管理方法，全面控制旋喷桩施工工艺，可以有效地保证旋喷桩施工质量。

在旋喷桩施工过程中，所需进行相关质量控制措施主要有以下几点：1.关于设备使用的要求：设备应符合相关安全生产标准，操作人员应具备相应的资格证书，设备维修保养应定期进行，确保设备正常运行。

2.关于钻孔和钻杆的要求：对钻机在钻进钻杆的时候应尽量减少杆头震荡的程度，并进行稳定作业，以保证钻孔质量。

钻杆表面应保持清洁无损，各钻杆相接处应严密无间隙，并对每个钻杆的扭矩和振动实时掌控。

3.关于混凝土成分配比的要求：混凝土应符合标准和设计要求的成分比例，原材料选用优质材料，严格按照搅拌时间、水灰比控制搅拌效果，搅拌过程中应注意混凝土性质稳定。

4.关于施工过程的要求：在喷射的过程中，应在深度、直径、旋转速率和喷射量这四个方面精确控制。

尤其是对旋转速率的调控，可以根据松土情况适当改变以达到更好的效果。

三、旋喷桩的工艺相对有其他桩基施工工艺来说更为简单，但还是需要特别注意质量控制，以确保工程的稳定与耐久。

旋喷桩工艺的应用需严格按照规程执行，使用可靠的设备和完美的材料，并进行不断的监督与调整，以最大化保证工程的准确性、可靠性和安全性。

CFG桩及旋喷桩地基加固技术一、地基加固的种类：地基处理的方法多种多样，其中置换、夯实、挤密、排水、固结、加筋等为地基处理的最基本的方法。

1、换土垫层法：（1）垫层法：其基本原理是挖除浅层软弱土或不良土，分层碾压或夯实土，按回填的材料可分为砂（或砂石）垫层、碎石垫层、粉煤灰垫层。

换土垫层法可提高持力层的承载力，减少沉降量；消除或部分消除土的湿陷性和胀缩性；防止上的冻胀作用及改善土的抗液化性。

常用机械碾压、平板振动和重锤夯实进行施工。

一般处理深度为2～3m，适用于处理浅层非饱和软弱土层、湿陷性黄上、膨胀土、季节性冻土、素填土和杂填土口。

（2）强夯挤淤法采用边强夯、边填碎石、边挤淤的方法，在地基中形成碎石墩体。

适用于厚度较小的淤泥和淤泥质土地基，一般应通过现场试验才能确定其适应性。

2、振密、挤密法振密、挤密法的原理是采用一定的手段，通过振动、挤压使地基土体孔隙比减小，强度提高，达到地基处理的目的。

（1）表层压实法：适用于含水量接近于最佳含水量的浅层疏松粘性土；松散砂性土；湿陷性黄土及杂填土等。

（2）重锤夯实法：适用于无粘性上、杂填土、非饱和粘性土及湿陷性黄土。

（3）强夯法：适用于碎石土、砂土、素填土、杂填土、低饱和度的粉土与粘性土及湿陷性黄土。

、（4）振冲挤密法：振冲挤密法一方面依靠振冲器的强力振动使饱和砂层发生液化，颗粒重新排列，孔隙比减少；另一方面依靠振冲器的水平振动力，形成垂直孔洞，在其中加入回填料，使砂层挤压密实。

适用于砂性土和小于0.005mm的粘粒含量，低于 10 ％的粘性土。

（5）土（或灰土、粉煤灰加石灰）桩法：适用于处理地下水位以上湿陷性黄土、新近堆积黄土、素填土和杂填土。

（6）砂桩：适用于处理松砂地基和杂填土地基。

3、排水固结法：其基本原理是软土地基在附加荷载的作用下，逐渐排出孔隙水，使孔隙比减小，产生固结变形。

在这个过程中，随着上体超静孔隙水压力的逐渐消散，土的有效应力增加，地基抗剪强度相应增加，并使沉降提前完成或提高沉降速率。

旋喷桩施工工艺流程旋喷桩是一种常用的地基处理方法，适用于软土地基和沉降较大的地区。

它通过旋转喷射水泥浆或混凝土来形成桩体，从而提高地基的承载能力和稳定性。

下面将介绍旋喷桩施工的工艺流程。

1. 前期准备在进行旋喷桩施工前，首先需要进行前期准备工作。

包括确定施工现场、清理施工区域、搭建施工平台和安装施工设备等。

施工现场的选择需考虑地质情况、周边环境和施工条件等因素，确保施工安全和效率。

2. 钻孔钻孔是旋喷桩施工的关键步骤之一。

首先需要根据设计要求确定桩的位置和孔径，然后使用旋挖钻机进行钻孔。

在钻孔过程中，要及时清理孔内的泥浆和岩屑，确保孔壁的稳定性和垂直度。

3. 桩身加固钻孔完成后，需要对孔壁进行加固，以防止塌方和土壤涌入。

一般采用套管加固的方式，将钢管或塑料管沿着孔壁下沉至设计深度，然后灌注水泥浆或注浆材料，形成桩身加固层。

4. 水泥浆或混凝土喷射桩身加固完成后，即可进行水泥浆或混凝土的喷射施工。

首先将水泥浆或混凝土材料送入旋喷桩设备，然后通过旋转喷射头喷射到孔内，形成桩体。

在喷射过程中，需控制喷射压力和速度，确保桩体的密实性和质量。

5. 桩头处理桩体喷射完成后，需对桩头进行处理。

一般采用机械或手工方式对桩头进行修整和打磨，以确保桩头与地面平整和垂直。

6. 质量检验最后，需要对施工完成的旋喷桩进行质量检验。

包括对桩体的密实性、强度和垂直度等进行检测，确保桩体符合设计要求和施工标准。

综上所述，旋喷桩施工工艺流程包括前期准备、钻孔、桩身加固、水泥浆或混凝土喷射、桩头处理和质量检验等步骤。

通过严格控制每个环节，可以确保旋喷桩施工的质量和安全，提高地基的承载能力和稳定性。

旋喷桩施工工艺旋喷桩施工工艺是一种在地基处理和基础加固中广泛应用的技术，具有施工效率高、加固效果好等优点。

下面就来详细介绍一下旋喷桩施工工艺的各个环节。

一、旋喷桩施工原理旋喷桩是利用钻机将带有特殊喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆液或水成为 20～40MPa 的高压射流从喷嘴中喷射出来，冲击破坏土体。

当能量大、速度快和呈脉动状的喷射流的动压超过土体结构强度时，土粒便从土体中剥落下来。

一部分细小的土粒随着浆液冒出水面，其余土粒在喷射流的冲击力、离心力和重力等作用下，与浆液搅拌混合，并按一定的浆土比例和质量大小有规律地重新排列。

浆液凝固后，便在土中形成一个固结体，从而提高地基的承载力，减少地基的沉降变形。

二、施工准备1、场地平整施工前需要对场地进行平整，清除地上和地下的障碍物，确保施工机械能够顺利通行和作业。

2、测量放线根据设计图纸，使用测量仪器准确放出旋喷桩的桩位，并做好标记。

3、材料准备旋喷桩施工所用的水泥等材料应符合设计要求，并提前进场检验合格。

4、机械设备准备准备好旋喷桩机、高压注浆泵、搅拌机等机械设备，并进行调试和检查，确保设备性能良好。

三、施工工艺流程1、钻机就位将旋喷桩机移动到指定的桩位，调整桩机的水平和垂直度，使钻杆对准桩位中心。

2、钻孔启动钻机，缓慢钻进至设计深度。

在钻进过程中，要注意控制钻进速度和垂直度，避免钻孔偏斜。

3、插管钻孔完成后，将旋喷管插入孔底。

插入过程中要防止旋喷管弯曲或堵塞。

4、喷射作业当旋喷管插入到预定深度后，启动高压注浆泵，由下而上进行喷射作业。

喷射时应先达到预定的喷射压力和喷浆量后再逐渐提升旋喷管，同时按照设计要求进行旋转和摆动，确保浆液均匀分布。

5、冲洗喷射作业完成后，应及时用清水冲洗注浆管和喷头，防止浆液凝固堵塞。

6、移动机具一个桩位施工完成后，移动桩机到下一个桩位，重复上述施工步骤。

四、施工技术参数1、喷射压力一般为 20～40MPa，根据地质条件和设计要求进行调整。
