BTS3900机顶功率介绍
本次杭州移动三区一线替换项目，使用华为BTS3900型号的基站，BTS3900使用BBU（基带模块）加MRFU（射频前端模块），MRFU作为射频前端，使用了MCPA技术（多载波功率放大技术）。
华为BTS3900和Moto-HorizonII机顶功率比较：
本次杭州移动三区一线替换工程，比较双方的机顶功率，华为设备要比Moto设备大。
并且在替换过程中，继承了原网的max_tx_bts（相当于华为载频属性中的功率等级）。
滨江区替换华为BTS
机顶功率.xls
查看华为基站当前机顶功率的步骤如下：
1）以新声村为例，鼠标点击导航栏中的新声村基站，在中间可以显示出RXU拓扑图，可以看到该基站下每个小区使用了几个MRFU模块，将鼠标放在MRFU模块上2~3
秒钟，可以显示出每个模块中配置了几个载频。
新声村一扇区8块TRX，使用了2
个MRFU模块。
每个模块中分别配置了4块TRX。
2）华为的机顶功率是设置在每个载频属性中，这点和Moto不同，如下图所示，双击每个载频（红色标注）。
3）下图中可以看到，新声村-1扇区BCCH载频当前的功率类型是27W，功率等级是0。
功率类型是BSC根据这个MRFU模块中当前配置的TRX数量自动生成的能够发射的最大功率，功率等级是在功率类型的基础上下降的等级（2dB一个等级）。
DBS3900主要部件DBS3900主要部件介绍BBU3900、RRU3606和ODU3601CE的外观、配置。
BBU3900外观BBU3900外观如图1所示。
图1 BBU3900外观图配置BBU3900配置如图2所示。
图2 BBU3900配置图单板功能BBU3900单板功能如表1所示。
RRU3606说明：RRU3606支持800MHz频段和AWS频段。
RRU3606外观如图3所示。
ODU3601CE说明：ODU3601CE支持450MHz频段。
外观ODU3601CE外观如图4所示。
图4 ODU3601CE外观图配置ODU3601CE配置如图5所示。
单板功能ODU3601CE单板功能如表2所示。
DBS3900电缆连接关系DBS3900电缆连接关系介绍电源线、中继线、CPRI光纤/电缆、监控线等电缆连接关系。
电源线注意：∙ODU3601CE内置电源模块，通过配置不同的电源模块，可支持直流或交流电源输入。
∙BBU3900电源线需连接到12A空开控制的接线端子，RRU3606电源线需连接到20A空开控制的接线端子。
∙当RRU3606与DCDU距离大于50m时，需要单独配置供电设备提供-48V直流电。
∙以下电源线连接方式仅以配置3个RRU3606为例进行介绍。
-48V DC供电DBS3900采用-48V DC供电时，电源线连接关系如图1所示。
图1 -48V DC供电，电源线连接关系交流供电DBS3900采用交流供电时，电源线连接关系如图2所示。
图2 交流供电，电源线连接关系CPRI光纤/电缆DBS3900 CPRI接口可采用光纤或者电缆互连，最大支持三级级联。
说明：DBS3900最大支持连接6个RRU3606/ODU3601CE，HCPM/HECM面板SPF口选择默认次序：∙优先选择3号槽位HCPM/HECM、0号SFP口，此后为1号SFP口、2号SFP口。
∙ODU3601CE的光纤/电缆连接方式需要配合OMTR拨码开关使用。

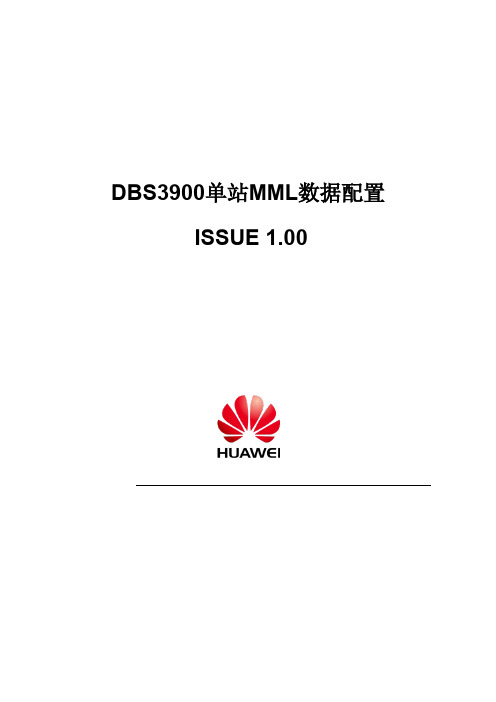

DBS3900单站MML数据配置ISSUE 1.00目录课程说明 (1)课程介绍 (1)课程目标 (1)相关资料 (1)第1章 DBS3900单站数据配置准备 (2)1.1 DBS3900单站数据配置准备 (2)1.1.1 明确准备目标 (2)1.2 单站数据配置流程与承接关系 (3)1.3 单站配置协商规划数据准备 (4)1.3.1 《实验设备规划组网拓扑图》 (4)1.3.2 《TD-LTE eRAN传输规划协商数据表》 (5)1.3.3 《TD-LTE eRAN无线全局规划协商数据表》 (6)1.4 单站数据配置工具 (7)1.4.1 单站离线MML脚本制作工具 (7)1.4.2 CME批量数据制作工具 (8)第2章 DBS3900单站全局设备数据配置 (9)2.1 1×1基础站型硬件配置 (9)2.2 单站全局设备数据配置流程 (10)2.3 单站全局设备数据配置MML命令集 (10)2.4 单站全局设备数据配置步骤 (11)2.4.1 配置eNodeB与BBU单板数据 (11)2.4.2 配置RRU设备数据 (14)2.4.3 配置GPS、修改基站维护态 (16)2.5 单站全局设备数据配置脚本示例 (18)2.5.1 TD-LTE eNodeB101设备数据配置示例 (18)2.5.2 TD-LTE eNodeB单站全局设备数据配置知识点与疑问小结 (18)第3章 DBS3900单站传输数据配置 (19)3.1 DBS3900单站传输组网 (19)3.1.1 eNodeB网络传输接口 (19)3.1.2 单站S1接口组网拓扑示例 (19)3.2 单站传输数据配置流程 (20)3.3 单站传输数据MML命令集 (20)3.4 单站传输数据配置步骤 (21)3.4.1 配置底层IP传输数据 (21)3.4.2 End-point自建立方式配置S1接口对接数据 (25)3.4.3 *(可选)Link方式配置S1接口对接数据 (28)3.4.4 配置远程维护通道数据 (31)3.5 单站传输接口数据配置脚本示例 (32)3.5.1 TD-LTE eNodeB101传输数据配置示例 (32)3.5.2 TD-LTE eNodeB单站传输数据配置流程与疑问小结 (33)第4章 DBS3900单站无线数据配置 (34)4.1 无线层规划数据示意图 (34)4.1.1 TD-LTE eNodeB101无线基础规划 (34)4.2 单站无线数据配置流程图 (35)4.3 单站无线数据配置MML命令集 (35)4.4 单站无线数据配置步骤 (36)4.4.1 配置基站扇区数据 (36)4.4.2 配置基站小区数据 (37)4.5 单站无线数据配置脚步示例 (39)4.5.1 TD-LTE eNodeB101无线数据配置示例 (39)4.5.2 TD-LTE eNodeB单站无线数据配置流程与疑问小结 (39)第5章 DBS3900单站脚本验证与业务演示 (40)5.1参数对象索引关系 (40)5.2单站脚本执行与验证 (41)5.2.1 OMC代理WEB方式登录基站 (41)5.2.2 批处理执行MML脚本 (41)5.3单站业务验证体验 (42)5.3.1 验证步骤 (42)5.3.2 业务体验 (44)5.3.3 业务测试对比疑问小结 (47)附录缩略词表............................................................................................... 错误！未定义书签。
1．DBS3900 产品组成介绍DBS3900 的功能模块，以及DBS3900 可配套使用的附属设备。
DBS3900 功能模块DBS3900 的功能模块包括BBU3900 和RRU3004，如图1-1 所示。
各功能模块主要功能如表1-1 所示。
DBS3900 附属设备DBS3900 附属设备说明如表1-2 所示。
DBS3900 可以选配下面所列附属设备中的一种或几种。
2．DBS3900概述2.1 DBS3900 总体结构DBS3900 的功能模块可灵活组合成不同的GSM 解决方案，以满足不同场景下的无线覆盖要求。
DBS3900 的总体结构如图2-1 所示。
·BBU3900 和RRU3004 之间使用光纤连接，组成DBS3900 系统。
·LMT（Local Maintenance Terminal）/MMI（Man-Machine Interactive）可通过BBU3900 维护DBS3900 系统。
·天馈系统接收上行信号，发射下行信号。
3．DBS3900 组网方式介绍BBU 的组网方式和RRU 的组网方式。
3.1 BBU 组网BBU 与BSC 之间支持星型、链型、树型和环型组网方式。
3.2 RRU 组网BBU 与RRU 之间支持星型和链型组网方式。
3.1 BBU 组网BBU 与BSC 之间支持星型、链型、树型和环型组网方式。
BBU 典型组网BBU 与BSC 之间的典型组网方式如图3-1 所示。
星型组网星型组网是最常用的组网方式，适用于大多数地区，尤其是人口稠密的地区。
星型组网。
如图3-2 所示。
星型组网方式优点有：BTS 与BSC 直接相连，组网方式简单，工程施工、维护和扩容都很方便。
BTS 与BSC 直接进行数据传输，信号经过的节点少，线路可靠性较高。
星型组网方式缺点：与其它组网方式相比，星型组网方式需要占用更多的传输资源。
链型组网链型组网适用于呈带状分布、用户密度较小的特殊地区，例如高速公路沿线、铁路沿线等。
1、数据准备，包括基站基本信息、基站设备信息、基站环境监控信息、基站时钟信息、基站链路信息、基站参数信息（一般取默认值）。
2、数据配置（1）生成初始配置文件（也就是脚本）。
BTS初始配置是指在BTS初始安装完成后，根据硬件设备配置、网络规划数据、以及与其他网元协商数据，为新增的BTS 配置一套完整的配置文件（.txt格式）。
（2）(BSC侧执行 ADD BTS) /*新增BTS基站*/（3）如果FE链路承载IP的方式，通过近端Telnet建立FE链路，设置BOOTP信息；若连接若连接BSC6600，也必须配置BOOTP信息。
参见《初始OML的建立》（4）FTP方式或者LMT方式加载和激活BTS软件，包括配置文件及基站运行软件，参见《加载激活BTS软件》3、检查BTS传输链路（注：配置后的检查，参考《BTS 调测指南.pdf》，比较详尽）∙检查FE链路1）执行命令DSP CBTSFEPORTINFO检查已配置的FE链路状态。
2）对于链路状态不正常的链路，请参照《CBSS 故障处理指南》中处理传输故障相关章节排查。
∙检查E1/T1链路1）执行命令DSP CBTSLNKSTAT检查传输接口板（CMPT或者UTRP）状态。
2）对于链路状态不正常的链路，请参照《CBSS 故障处理指南》中处理传输故障相关章节排查。
4、检查BTS运行状态包括检查配置一致性、小区可用性、当前告警等内容。
∙检查基站单板版本。
执行命令CHK CBTSSWVER，校验基站单板软件版本与BAM版本是否一致。
对版本不一致的软件，重新加载正确版本软件，详情请参见《加载激活BTS 软件》。
∙检查基站与BSC配置数据的一致性。
执行命令CHK CBTSIFCFG，校验基站与BSC接口配置数据一致性。
对不一致的数据，重新配置并加载激活，详情请参见加载激活BTS软件。
∙检查基站小区是否可用。
执行命令DSP RES，查询基站小区是否可用。
正常情况下，扇区载频状态如下：操作状态：使能管理状态：解锁使用状态：激活，或者空闲当扇区载频状态异常时，请根据具体状态处理。
DSB3900全局设备数据配置实验报告一、数据配置前的硬件准备：HW-DBS3900: （1#基站名称）FAN （风扇），安装在 16#槽位；LBBP （基带处理单板），安装在2#槽位 ;LBBP （基带处理单板，安装在3#槽位 ;UPEU （环境监控和电源单板），安装在19# 槽位 ;LMPT （主控单板），安装在7#槽位 ;ENodeB-WX2: （2#基站名称）FAN （风扇），安装在 16#槽位；LBBP （基带处理单板），安装在 2#槽位 ;LBBP （基带处理单板），安装在 3#槽位 ;UPEU （环境监控和电源单板），安装在 19# 槽位 ;LMPT （主控单板），安装在7#槽位。
二.配置全局设备参数：HW-DBS3900:（1#基站名称）MOD ENODEB: ENODEBID=0, NAME="HW-DBS3900", ENBTYPE=DBS3900_ LTE, GCDF=DEG, LONGITUDE=100, LATITUDE=100, LOCATION="wx", PROTOCOL=CPRI;ADD CNOPERATOR: CnOperatorId=0, CnOperatorName="CMCC", CnOp eratorType=CNOPERATOR_PRIMARY, Mcc="460", Mnc="00";ADD CNOPERATORTA: TrackingAreaId=0, CnOperatorId=0, Tac=0; ADD CABINET: CN=0, TYPE=VIRTUAL;ADD SUBRACK: CN=0, SRN=0, TYPE=BBU3900;ADD BRD: CN=0, SRN=0, SN=16, BT=FAN;ADD BRD: CN=0, SRN=0, SN=2, BT=LBBP, WM=TDD;ADD BRD: CN=0, SRN=0, SN=3, BT=LBBP, WM=TDD;ADD BRD: CN=0, SRN=0, SN=19, BT=UPEU;ADD BRD: CN=0, SRN=0, SN=7, BT=LMPT;ADD RRUCHAIN: RCN=0, TT=CHAIN, HCN=0, HSRN=0, HSN=2, HPN=0; ADD RRUCHAIN: RCN=1, TT=CHAIN, HCN=0, HSRN=0, HSN=3, HPN=0; ADD RRU: CN=0, SRN=60, SN=0, RCN=0, PS=0, RT=LRRU, RS=TDL, RXNUM=2, TXNUM=2;ADD RRU: CN=0, SRN=61, SN=0, RCN=1, PS=0, RT=LRRU, RS=TDL, RXNUM=2, TXNUM=2;ENodeB-WX2: （2#基站名称）MOD ENODEB: ENODEBID=1, NAME="WX", ENBTYPE=DBS3900_LTE, GCD F=DEG, LONGITUDE=111, LATITUDE=111, LOCATION="h", PROTOCOL= CPRI;ADD CNOPERATOR: CnOperatorId=0, CnOperatorName="CMCC", CnOp eratorType=CNOPERATOR_PRIMARY, Mcc="460", Mnc="00"; ADD CNO PERATORTA: TrackingAreaId=0, CnOperatorId=0, Tac=0;ADD CABINET: CN=1, TYPE=VIRTUAL, DESC="h";ADD SUBRACK: CN=1, SRN=0, TYPE=BBU3900, DESC="h";ADD BRD: CN=1, SRN=0, SN=16, BT=FAN;ADD BRD: CN=1, SRN=0, SN=2, BT=LBBP, WM=TDD;ADD BRD: CN=1, SRN=0, SN=3, BT=LBBP, WM=TDD;ADD BRD: CN=1, SRN=0, SN=19, BT=UPEU;ADD BRD: CN=1, SRN=0, SN=7, BT=LMPT;ADD RRUCHAIN: RCN=0, TT=CHAIN, HCN=1, HSN=2, HPN=0;ADD RRUCHAIN: RCN=1, TT=CHAIN, HCN=1, HSN=3, HPN=0;ADD RRU: CN=1, SRN=60, SN=0, RCN=0, PS=0, RT=LRRU, RS=TDL, RXNUM=2, TXNUM=2;ADD RRU: CN=1, SRN=61, SN=0, RCN=1, PS=0, RT=LRRU, RS=TDL, RXNUM=2, TXNUM=2;三、配置单站传输数据:HW-DBS3900:（1#基站名称）ADD ETHPORT: CN=0, SRN=0, SN=7, SBT=BASE_BOARD, PN=0, PA=CO PPER, SPEED=100M, DUPLEX=FULL;ADD DEVIP: CN=0, SRN=0, SN=7, SBT=BASE_BOARD, PT=ETH, PN=0, IP="11.64.16.2", MASK="255.255.0.0";ADD SCTPLNK: SCTPNO=0, CN=0, SRN=0, SN=7, LOCIP="11.64.16.2 ", LOCPORT=16705, PEERIP="11.64.15.2", PEERPORT=16448, AUTO SWITCH=ENABLE;ADD S1INTERFACE: S1InterfaceId=0, S1SctpLinkId=0, CnOperatorId=0;ADD IPPATH: PATHID=0, CN=0, SRN=0, SN=7, SBT=BASE_BOARD, PT =ETH, PN=0, JNRSCGRP=DISABLE, LOCALIP="11.64.16.2", PEERIP= "10.148.43.48", ANI=0, APPTYPE=S1, PATHTYPE=ANY;ADD DEVIP: CN=0, SRN=0,SN=7, SBT=BASE_BOARD, PT=ETH, PN =1, IP="21.11.11.2", MASK="255.255.255.0";ADD SCTPLNK: SCTPNO=16, CN=0, SRN=0,SN=6, LOCIP="21.11.11.2 ", LOCPORT=1234, PEERIP="21.11.11.3", PEERPORT=4321, AUTOSW ITCH=ENABLE;ADD X2INTERFACE: X2InterfaceId=16, X2SctpLinkId=16, CnOpera torId=0;ADD IPPATH: PATHID=16, CN=0, SRN=0, SN=6, SBT=BASE_BOARD, P T=ETH, PN=1, JNRSCGRP=DISABLE, LOCALIP="21.11.11.2", PEERIP ="21.11.11.3", ANI=0, APPTYPE=X2, PATHTYPE=ANY;ENodeB-WX2: （2#基站名称）ADD ETHPORT: CN=1, SRN=0, SN=7, SBT=BASE_BOARD, PN=0, PA=CO PPER, SPEED=100M, DUPLEX=FULL;ADD DEVIP: CN=1, SRN=0, SN=7, SBT=BASE_BOARD, PT=ETH, PN=0, IP="11.66.16.2", MASK="255.255.0.0";ADD SCTPLNK: SCTPNO=0, CN=1, SRN=0, SN=7, LOCIP="11.66.16.2 ", LOCPORT=16705, PEERIP="11.66.15.2", PEERPORT=16448, AUTO SWITCH=ENABLE;ADD S1INTERFACE: S1InterfaceId=0, S1SctpLinkId=0, CnOperato rId=0;ADD IPPATH: PATHID=0, CN=1, SRN=0, SN=7, SBT=BASE_BOARD, PT =ETH, PN=0, JNRSCGRP=DISABLE, LOCALIP="11.66.16.2", PEERIP= "10.148.43.48", ANI=0, APPTYPE=S1, PATHTYPE=ANYADD DEVIP: CN=1, SRN=0, SN=7, SBT=BASE_BOARD, PT=ETH, P N=1, IP="21.11.11.3", MASK="255.255.255.0";ADD SCTPLNK: SCTPNO=17, CN=1, SRN=0, SN=7, LOCIP="21.11.11. 3", LOCPORT=4321, PEERIP="21.11.11.2", PEERPORT=1234, AUTOS WITCH=ENABLE;ADD X2INTERFACE: X2InterfaceId=17, X2SctpLinkId=17, CnOpera torId=0;ADD IPPATH: PATHID=17, CN=1, SRN=0, SN=7, SBT=BASE_BOARD, P T=ETH, PN=1, JNRSCGRP=DISABLE, LOCALIP="21.11.11.3", PEERIP ="21.11.11.2", ANI=0, APPTYPE=X2, PATHTYPE=ANY;四.配置无线层数据：HW-DBS3900:（1#基站名称）ADD SECTOR: SECN=0, GCDF=DEG, LONGITUDE=100, LATITUDE=100, SECM=NormalMIMO, ANTM=2T2R, COMBM=COMBTYPE_SINGLE_RRU, CN1= 0, SRN1=60, SN1=0, PN1=R0A, CN2=0, SRN2=60,SN2=0,PN2=R0B, A LTITUDE=30;ADD SECTOR: SECN=1, GCDF=DEG, LONGITUDE=100, LATITUDE=100,SECM=NormalMIMO, ANTM=2T2R, COMBM=COMBTYPE_SINGLE_RRU, CN1= 0, SRN1=61, SN1=0, PN1=R0A, CN2=0, SRN2=61,SN2=0,PN2=R0B, A LTITUDE=30;ADD CELL: LocalCellId=0, CellName="NO.1", SectorId=0, FreqB and=40, UlEarfcnCfgInd=NOT_CFG, DlEarfcn=38749, UlBandWidth =CELL_BW_N100,DlBandWidth=CELL_BW_N100,CellId=0,PhyCellId=0, FddTddInd=CELL_TDD, SubframeAssignment=SA1, SpecialSubfram ePatterns=SSP7, RootSequenceIdx=0,CellRadius=3000, Customiz edBandWidthCfgInd=NOT_CFG, EmergencyAreaIdCfgInd=NOT_CFG, U ePowerMaxCfgInd=NOT_CFG, MultiRruCellFlag=BOOLEAN_FALSE; ADD CELL: LocalCellId=1, CellName="NO.2", SectorId=1, FreqB and=40, UlEarfcnCfgInd=NOT_CFG, DlEarfcn=38749, UlBandWidth =CELL_BW_N100, DlBandWidth=CELL_BW_N100,CellId=1,PhyCellId= 1, FddTddInd=CELL_TDD, SubframeAssignment=SA1, SpecialSubfr amePatterns=SSP7, RootSequenceIdx=1, CellRadius=3000, Custo mizedBandWidthCfgInd=NOT_CFG, EmergencyAreaIdCfgInd=NOT_CFG, UePowerMaxCfgInd=NOT_CFG, MultiRruCellFlag=BOOLEAN_FALSE; ADD CELLOP: LocalCellId=0, TrackingAreaId=0;ADD CELLOP: LocalCellId=1, TrackingAreaId=0;ENodeB-WX2: （2#基站名称ADD SECTOR: SECN=0, GCDF=DEG, LONGITUDE=111, LATITUDE=111, SECM=NormalMIMO, ANTM=2T2R, COMBM=COMBTYPE_SINGLE_RRU, CN1=0, SRN1=60, SN1=0, PN1=R0A, CN2=0, SRN2=60, SN2=0, PN2=R0B, ALTITUDE=30;ADD SECTOR: SECN=1, GCDF=DEG, LONGITUDE=111, LATITUDE=111, SECM=NormalMIMO, ANTM=2T2R, COMBM=COMBTYPE_SINGLE_RRU, CN1= 0, SRN1=61, SN1=0, PN1=R0A, CN2=0, SRN2=61,SN2=0,PN2=R0B, A LTITUDE=30;ADD CELL: LocalCellId=0, CellName="WX1", SectorId=0, FreqBa nd=40, UlEarfcnCfgInd=NOT_CFG, DlEarfcn=38749, UlBandWidth= CELL_BW_N100, DlBandWidth=CELL_BW_N100, CellId=10, PhyCellI d=10, FddTddInd=CELL_TDD, SubframeAssignment=SA1, SpecialSu bframePatterns=SSP7, RootSequenceIdx=0, CellRadius=3000, Cu stomizedBandWidthCfgInd=NOT_CFG, EmergencyAreaIdCfgInd=NOT_ CFG, UePowerMaxCfgInd=NOT_CFG, MultiRruCellFlag=BOOLEAN_FAL SE;ADD CELL: LocalCellId=1, CellName="WX2", SectorId=1, FreqBa nd=40, UlEarfcnCfgInd=NOT_CFG, DlEarfcn=38749, UlBandWidth= CELL_BW_N100, DlBandWidth=CELL_BW_N100, CellId=11, PhyCellI d=11, FddTddInd=CELL_TDD, SubframeAssignment=SA1, SpecialSu bframePatterns=SSP7, RootSequenceIdx=1, CellRadius=3000, Cu stomizedBandWidthCfgInd=NOT_CFG, EmergencyAreaIdCfgInd=NOT_ CFG, UePowerMaxCfgInd=NOT_CFG, MultiRruCellFlag=BOOLEAN_FAL SE;ADD CELLOP: LocalCellId=0, TrackingAreaId=0; ADD CELLOP: LocalCellId=1, TrackingAreaId=0;。
