压力开关使用说明书
概述
本说明书是关于SOR压力开关在安装、过程联接、电气联接和调校方面的说明，此种形式压力开关不推荐用于存在高冲击压且高频率循环的高液压工作场合。
注意：如果您发现某台开关有损坏，请尽快与工厂或SOR产品当地服务代表联系，以获得返修登记号码，如果该产品无法返回工厂维修，应由授权的产品服务代表提供现场服务，请与工厂或SOR公司当地服务代表联系技术支持事宜。
设计与规范的改动请恕不另行通知。
电气联接
警告：在危险环境下开启防爆型开关，在盖移动前一定要保证电源已被断开，否则会导致严重的个人伤害和巨大的工厂损毁。
在开关壳内防置过多的导线或不当的联接可能会防碍开关正常的工作。
真空开关（接线图解）
当设定点为真空时，参
照图一当设定点为正压时，参照图二
兰(公用）黑（常开）红(常闭) 黄(公用2) 棕(常开2) 桔红(常闭2）绿（地线）
图一
第1页/ 2页 ISO 9001质量体系认证
图二。

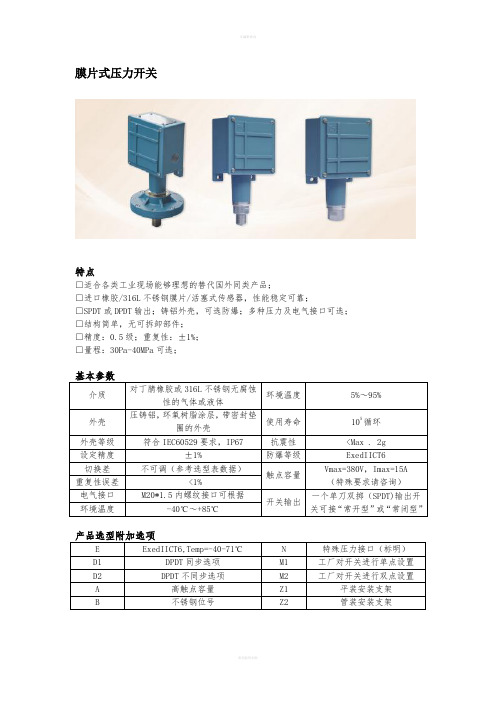

膜片式压力开关特点□适合各类工业现场能够理想的替代国外同类产品；□进口橡胶/316L不锈钢膜片/活塞式传感器，性能稳定可靠；□SPDT或DPDT输出；铸铝外壳，可选防爆；多种压力及电气接口可选；□结构简单，无可拆卸部件；□精度：0.5级；重复性：±1%；□量程：30Pa-40MPa可选；介质对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体环境温度5%～95%外壳压铸铝，环氧树脂涂层，带密封垫圈的外壳使用寿命105循环外壳等级符合IEC60529要求，IP67抗震性<Max . 2g 设定精度±1%防爆等级ExedIICT6切换差不可调（参考选型表数据）触点容量Vmax=380V，Imax=15A （特殊要求请咨询）重复性误差 <1%电气接口M20*1.5内螺纹接口可根据开关输出一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型”环境温度-40℃～+85℃E ExedIICT6,Temp=-40-71℃N特殊压力接口（标明）D1DPDT同步选项M1工厂对开关进行单点设置D2DPDT不同步选项M2工厂对开关进行双点设置A高触点容量Z1平装安装支架B不锈钢位号Z2管装安装支架选型表KSP-K系列：丁腈橡胶膜片及O型圈，G1/4F压力接口（其他接口可订制），防爆产品型号KSP-G系列：焊接316L不锈钢膜片及G1/4F压力接口（其他接口可订制），防爆产品型号后KSP-K系列：丁腈橡胶膜片及O型圈，1/2NPTF压力接口（其他接口可订制），防爆产品型号后面加“-E”KSP-G系列：焊接316L不锈钢膜片及1/2NPTF压力接口（其他接口可订制），防爆产品型号KSP-K系列：丁腈橡胶膜片及O型圈，1/2NPTF压力接口（其他接口可订制），防爆产品型号后面加“-E”KSP-G系列：焊接316L不锈钢膜片及1/2NPTF压力接口（其他接口可订制），防爆产品型号KSP-G系列：304不锈钢活塞及1/2NPTF压力接口（其他接口可订制），防爆产品型号后面产品型号量程死区切换频率传感器材质KSP-GH1001～10MPa≤0.4MPa20次/分304KSP-GH1601～16MPa≤0.5MPa20次/分304KSP-GH2502～25MPa≤0.6MPa20次/分304KSP-GH4002～40MPa≤0.8MPa20次/分304KSP-K系列：丁晴橡胶膜片及O型圈，1/2NPTF压力接口（其他接口可订制），防爆产品型产品型号量程死区切换频率传感器材质KSP-KG1001～10MPa≤0.4MPa20次/分304KSP-KG1601～16MPa≤0.5MPa20次/分304KSP-KG2502～25MPa≤0.6MPa20次/分304KSP-KG4002～40MPa≤0.8MPa20次/分304膜片式隔膜压力开关选型表产品型号量程死区切换频率传感器材质KSP-GM1000GL0.02～1.0MPa≤0.02MPa20次/分316L KSP-GM2500GL0.05～2.5MPa≤0.03MPa20次/分316L KSP-GM6000GL0.3～6MPa≤0.035MPa20次/分316L KSP-GG100GL1～10MPa≤0.35MPa20次/分316L KSP-GG160GL1～16MPa≤0.35MPa20次/分316L注：如需毛细管连接的产品，请注明毛细管的长度；传感器的材质可定制；膜片式压差开关可选隔膜膜片式差压开关选型表KSC-G系列：焊接316L不锈钢膜片及G1/4F压力接口（其他接口可定制），防爆产品型号后产品型号量程死区切换频率传感器材质KSC-GM04000.02～0.4MPa≤0.03KPa20次/分316L KSC-GM16000.05～1.6MPa≤0.2MPa20次/分316L KSC-GM25000.05～2.5MPa≤0.25MPa20次/分316LKSC-K系列：丁腈橡胶膜片及O型圈，G1/4F压力接口（其他接口可定制），防爆产品型号产品型号量程死区切换频率传感器材质KSC-K00200～2KPa≤30Pa10次/分丁腈橡胶KSC-K00600.5～6KPa≤0.2KPa10次/分丁腈橡胶KSC-K02501～25KPa≤0.3KPa10次/分丁腈橡胶KSC-G系列：焊接316L不锈钢膜片及G1/4F压力接口（其他接口可定制），防爆产品型号后面加“-E”产品型号量程死区切换频率传感器材质KSC-G00200～2KPa≤30Pa10次/分316L KSC-G00600.5～6KPa≤0.2KPa10次/分316LKSC-G02501～25KPa≤0.3KPa10次/分316L膜片式负压开关选型表KSV-K系列：丁腈橡胶膜片及O型圈，G1/4F压力接口（其他接口可定制），防爆产品型号产品型号量程死区切换频率传感器材质KSV-KK00202～0～2KPa≤30Pa10次/分丁腈橡胶KSV-KK010010～0～10KPa≤0.2KPa10次/分丁腈橡胶KSV-G系列：丁腈橡胶膜片及O型圈，G1/4F压力接口（其他接口可定制），防爆产品型号后面加“-E”产品型号量程死区切换频率传感器材质KSV-GK00202～0～2KPa≤30Pa10次/分316L KSV-GK010010～0～10KPa≤0.2KPa10次/分316LKSV-G系列：304不锈钢活塞及1/2NPTF压力接口（其他接口可定制），防爆产品型号后面产品型号量程死区切换频率传感器材质KSV-GM0100-0.1～0～0.1MPa≤0.004MPa20次/分316LKSV-K系列：丁腈橡胶膜片及O型圈，G1/4F压力接口（其他接口可定制），防爆产品型号产品型号量程死区切换频率传感器材质KSV-KM0100-0.1～0～0.1MPa≤0.004MPa20次/分丁腈橡胶KSP微压力控制器该系列产品采用橡胶/金属膜片式传感器元件，普通型可用于对感压元件含腐蚀作用的气体、液体或蒸汽等介质的场所实现压力的自动控制，控制器的设定值可调，最大量程为30Pa～25KPa，其调节范围为量程的15%～95%之间。
SAUTER产品型号列表SAUTER压力开关DSF152F001SAUTER温度开关HBC111F001SAUTER开关RAK74.4/3768MSAUTER压力开关DSB152F001SAUTER压力开关DSB158F913言旬----1 58 05 06 1 2 13李EGT 411:带铂测量元件的钳形温度检测器如何提高能源效率准确的温度检测，用于HVAC系统的节能控制和能源监测消费。
领域的应用管道温度测量。
特性阻燃黑色和黄色热塑性塑料外壳被动获取测量值直径10 ~ 100 mm的管带固定器导热膏包括在供货范围内技术描述测量采用弹簧负载的铂薄膜传感器，符合EN 60751 TY03592电缆夹套Pg11用于1.5 mm²电线的螺钉端子输入标称值在0°C测量范围°C重量公斤Egt 411 f101 1000-30…130年0.1电阻值符合en60751, B级最大。
温度80°C0°C公差0.3 K保护度IP 42 (EN 60529)平均温度系数0.00385 K-1自暖0.1 K/mW接线图时间特性(水1米/秒)尺寸图M07664死区时间1 s安装说明MV 505496时间常数9秒1)有导热膏操作铂测量电阻的电阻值随温度的变化而变化。
的温度系数始终为正，即电阻值随温度升高而增大。
Pt曲线见EN 60751。
工程及配件注意事项不要使用直径超过50毫米的管道，因为可能产生热层;使用带有口袋的杆或电缆传感器。
导热膏应涂在活性铜的表面和表面传感器用皮带(快速释放机构)固定在管道的金属裸露处。
tshk681,682:风机盘管室温控制器，带数字显示如何提高能源效率可根据需要控制HVAC组件，并可自动关闭宕机。
特性•LCD显示室温或设定值，用两个按钮(±)调整设定值•输出加热或冷却取决于连接类型，或改变方向的旅行外部开关•带有用于市电供电的主开关和用于三个风扇速度的滑动开关•适用于墙上安装或安装在嵌壁式接线盒上•电子元件和开关继电器•准连续温度控制•两点脉冲激活•住宅和商务房间的单独单件温度控制，用于激活，例如电气加热系统，热执行器，或风扇或空调系统中的冷却单元。
选购压力开关需要明确的参数
选择压力开关时需要明确的参数！
如不熟悉压力开关的作用，不知道如何选择合适产品，请您仔细阅读下面介绍：
压力开关——检测压力值，当压力到达设定值时，就会输出一个开关信号，这个开关信号通常是接入控制回路中的，开关触点只有2个状态，或者开，或者关。
因此压力开关的动作，就会影响控制回路的通电或断电，从而达到控制、检测、报警的目的。
在合适的场合，用合适的开关。
所以在选择压力开关时请明确以下参数：
1、压力开关用来干什么？
a、控制后面设备的启停；
b、压力超限报警保护；控制流程能描述出来。
2、什么介质？是否粘稠，是否有腐蚀性，工作温度多高？
3、需要控制的压力值是多少？最大压力值多少？
4、压力开关达到设定值后，恢复报警状态的压力值？
5、螺纹接口，防护等级，是否需要防爆？
6、安装空间是否受局限？
7、压力开关需要供电，供电电压多少？输出的都是开关量信号，无源信号；
智能压力仪表压力测控解决方案第 1 页。
美国SOR NN系列压力开关差压开关2008-07-07 10:22:46 作者：佚名来源：西安奥信自动化仪表有限责任公司浏览次数：2 文字大小：【大】【中】【小】•美国SORNN系列压力开关差压开关美国SOR美国SOR差压开关美国SOR温度开关美国SOR液位开关美国SOR流量开关SOR公司是世界上著名的开关制造公司，是一家集压力开关、差压开关、温度、液位、流量于一体的专业化国际公司，其产品具有耐高压、美国SOR NN系列压力开关差压开关美国SOR美国SOR差压开关美国SOR温度开关美国SOR液位开关美国SOR流量开关SOR公司是世界上著名的开关制造公司，是一家集压力开关、差压开关、温度、液位、流量于一体的专业化国际公司，其产品具有耐高压、高温、防震、防腐蚀、抗冲击力、切换差小等特点，广泛应用于石油、化工、电力、冶金、制药、造纸、食品等行业。
技术特点SOR压力开关采用国际标准的连接部件，标准型可用于空气、油、水和各种非腐蚀性介质，对于腐蚀性介质的特殊应用，SOR压力开关同时也提供了可选择的功能部件。
SOR压力开关突出的宽整定范围和低死区性能和多接点选项完全可以替代传统的接点压力表应用，大接点容量，可以直接控制水泵和电动机等动力设备，简化控制回路，减少系统维护量，进而提高系统的可靠性和安全性。
技术参数◆接点容量： 250VAC 15A ， 30VDC 5（10）A◆环境温度：可达 -54～200℃◆防护等级： NEMA4 、 NEMA4X 、 IP65 、 IP68◆隔爆： 0 、 1 、 2 区； Group I 、 Group IIA 、 Group IIB 、 Group IIC ； ClassI 、 Class II 、 ClassIII 等NN 系列◆压力 / 真空 / 复合开关◆抗恶劣环境◆ CSA 、 CE 认证◆低成本、经济型◆单设定点，配刻度线◆整定范围 1～480bar◆最小标准死区 0.007bar◆典型标准死区 0.3bar◆最大标准死区 7barSOR单设定点压力开关选型表型号设定值范围kg/cm2回程差kg/cm2防爆产品型号9NN-K4-N4-F1A 7.03-35.15 0.37 9L-K4-N4-F1A9NN-K5-N4-F1A 14.06-70.31 0.65 9L-K5-N4-F1A9NN-K45-N4-F1A 14.06-123.04 1.05 9L-K45-N4-F1A最大承受压力 175.77 kg/cm2 ；出厂实验压力 421.85kg/cm26NN-K2-N4-F1A 0.49-2.11 0.046L-K2-N4-F1A6NN-K3-N4-F1A 0.84-7.03 0.066L-K3-N4-F1A6NN-K5-N4-F1A 1.41-12.66 0.106L-K5-N4-F1A6NN-K45-N4-F1A 1.76-19.33 0.136L-K45-N4-F1A最大承受压力 105.46 kg/cm2 ；出厂实验压力 175.77kg/cm2SOR压力开关采用国际标准的连接部件，标准型可用于空气、油、水和各种非腐蚀性介质，对于腐蚀性介质的特殊应用，SOR压力开关同时也提供了可选择的功能部件。
聆听机械微米级专业的判断一个帕斯卡的反应，我们也会告诉您我们一直在努力追求微帕自控的力量SOR索尔压力开关SOR公司（中文名称索尔公司）成立于1946年，是世界上唯一一家集生产各类机械及电子压力、差压、温度、流量、液位开关及变送器于一体的专业化国际公司，总部位于美国肯萨斯州州府，现有员工300人，其压力开关类产品产量位居世界第一。
压力开关产品主要采用静态O型圈密封的活塞-弹簧-膜片组合式结构，具有抗震、抗过压能力强，测量范围广且回差小、使用寿命长等特点。
其生产的高静压低差压开关是世界上独一无二的。
其核级压力及差压开关是世界上不多的取得IEEE认证的产品。
SOR的机械液位开关全部满足ANSIB31.1和B31.3国际电力和石化行业压力容器标准，包括机械式浮球及沉筒两类，其独特的分级冷凝球降温措施能够很好地保证液位开关的开关单元部分免受高温蒸汽的影响，可以可靠地应用于高温工况，越来越受到客户的青睐。
除机械类产品外，SOR的电子产品种类也是非常丰富的，包括热差式流量开关、非接触式超声波变送器、接触式超声波开关，射频导纳开关及变送器、以及集开关、变送器、实时显示三位一体的SGT，该仪表不仅有实时压力显示、独立的开关量输出，而且有4~20毫安模拟量输出。
非接触式超声波变送器具有高能量、低频率、自动增益调节三大特点使其能够应用于诸如碳黑、干灰、啤酒、石膏等高粉尘、高泡沫及高雾气的复杂环境中，帮助很多用户解决了多年来用其他超声波产品甚至是雷达产品都解决不了的难题。
压力控制器(压力计）NN²最大工作压力30 inHg 到 7000 psig ²0.25mm活塞行程,使用寿命长²设定点可调²10amps@250VAC²CSA, CE²NEMA 4, 4X, IP65RN ²最大工作压力30 inHg 到 7000 psig ²0.25mm活塞行程,使用寿命长²设定点可调²10amps@250VAC>²CSA, CE NEMA 4, 4X, IP65L ²最大工作压力30 inHg 到 7000 psig²0.25mm活塞行程,使用寿命长²设定点可调²10amps@250VAC²CSA, CE UL: Class I, Group C, Div. 1B3²最大工作压力30 inHg 到 7000 psig²0.25mm活塞行程,使用寿命长²设定点可调²10amps@250VAC²CSA, CE UL/CSA: Class I, Group B, Div. 1; ATEX: Eex d IIC T6V1²双设定点²最大工作压力30 inHg 到 4000 psig ²0.25mm活塞行程,使用寿命长²设定点可调²10amps@250VAC CSA, CEV2²双设定点²最大工作压力30 inHg 到 4000 psig²0.25mm活塞行程,使用寿命长²设定点可调²10amps@250VAC UL/CSA: Class I, Group A, Div. 1; SnapSw: UL/CSA, ATEX, SAA差压控制器（差压计）101NN,121NN ²最高工作压力从 3 到500 psig²设定点可调²可适用于系统静压突变的工况²15amps@250VAC²CSA, CE ²NEMA 4, 4X, IP65101RN,121RN ²最高工作压力从 3 到500 psig²设定点可调²系统最大静压为1000 psig²可适用于系统静压突变的工况²15amps@250VAC²CSA, CE²NEMA 4, 4X, IP65101L,121L ²最高工作压力从 3 到500 psig²设定点可调²系统最大静压为1000 psig²可适用于系统静压突变的工况²15amps@250VAC²CSA, CE²UL: Class I, Group C, Div. 1101B3,121B3²最高工作压力从 3 到500 psig²设定点可调²系统最大静压为1000 psig²可适用于系统静压突变的工况²15amps@250VAC²CSA, CE²UL/CSA: Class I, Group B, Div. 1; ATEX: Eex d IIC T6101AG,121AG ²最高工作压力从 3 到500 psig²设定点可调²系统最大静压为1000 psig²可适用于系统静压突变的工况²15amps@250VAC²CSA, CE ²UL/CSA: Class I, Group A, Div. 1; ATEX: Eex d IIC; SnapSw:UL/CSA, ATEX, SAARB²最高工作压力从 0.5 到1000 psig²设定点可调 r²可适用于系统静压突变的工况²CSA, CES ²最高工作压力从 0.5 到500 psig²设定点可调²可适用于系统静压突变的工况²UL: Class I, Group C, Div. 1102W1,103W1²设定点可调²最高工作压力从 7 inwc 到2500 psig²系统最大静压为3000 psig²不锈钢外壳²CSA, CE|液位控制器（液位计）100 系列,741-743,801,802²高温环境，温度从 -65°F 到 1000°F²最大工作压力为128bar²控制器单元为不锈钢或者高温陶瓷，抗高温、抗腐蚀²干净/含有杂质液体²最小额定电流为3A@ 220VAC²全系列为ANSI/ASME 标准²所有材质通过ASTM 等级的材料认证 ²UL, CSA, ATEX, SAA ²带腔体侧装200 系列,740-803²高温环境，温度从 -65°F 到 1000°F²最大工作压力为690bar²控制器单元为不锈钢或者高温陶瓷，抗高温、抗腐蚀²干净/含有杂质液体²最小额定电流为3A@ 220VAC²全系列为ANSI/ASME 标准 ²所有材质通过ASTM 等级的材料认证²UL, CSA, ATEX, SAA²带腔体侧装700 系列,730-750²高温环境，温度从 -65°F 到 1000°F²最大工作压力为128bar²控制器单元为不锈钢或者高温陶瓷，抗高温、抗腐蚀²干净/含有杂质液体²全系列为ANSI/ASME 标准²所有材质通过ASTM 等级的材料认证²UL, CSA, ATEX, SAA 顶装300系列²高温环境，温度从 -65°F 到 1000°F²最大工作压力为128bar²控制器单元为不锈钢或者高温陶瓷，抗高温、抗腐蚀²干净/含有杂质液体²全系列为ANSI/ASME 标准²所有材质通过ASTM 等级的材料认证²UL, CSA, ATEX, SAA 顶装108, 208 系列²高温环境，温度从 -65°F 到 1000°F²最大工作压力为690bar²控制器单元为不锈钢或者高温陶瓷，抗高温、抗腐蚀²干净/含有杂质液体²最小额定电流为3A@ 220VAC²全系列为ANSI/ASME 标准 ²所有材质通过ASTM 等级的材料认证²UL, CSA, ATEX, SAA 带腔体侧装1500 系列,1710²最大工作压力为1500 psi, 温度从 -40°F 到 400°F²所有材质通过ASTM 等级的材料认证²CSA温度控制器（温度计）NN ²工作温度从 -50° 到 1000° F²设定点可调²整体安装或分体安装²可选316SS 材质保护套管²316SS 材质探头 ²CSA, CERN²工作温度从-50° 到 1000° F²设定点可调²整体安装或分体安装²316SS 材质保护套管连接²316SS 材质探头 ²CSA, CEL ²工作温度从 -50° 到 1000° F²设定点可调²整体安装或分体安装²316SS 材质保护套管连接²316SS 材质探头 ²UL: Class I, Group C, Div. 1B3²工作温度从 -50° 到 1000° F²设定点可调²整体安装或分体安装²316SS 材质保护套管连接²316SS 材质探头 ²UL/CSA: Class I, Group B, Div. 1; ATEX: EEx d IIC射频导纳651单点RF 控制器²可用作报警器或指示器²不受探头上的工艺物料挂料的影响²经济性好的单点式检测仪表²可用于12VDC 供电²经FM （工厂互助保险公司）认证，并经CSA （加拿大标准协会）认证和CENELEC （欧洲电工技术标准化委员会）认证可应用于危险性工作地点²可在现场选择的故障自动保护功能²环境温度范围－40~71℃²重复精度0.5%²外壳防护等级NEMA 4X 和IP65681单点RF 控制器（具备自检功能）²提供单点控制器功能²通过连续性的自我测试（自检）对开关的运行进行检查。
压力开关产品主要采用静态O型圈密封的活塞膜片式结构，具有抗震、抗过压能力强，测量范围广泛且回差小，使用寿命长等特点。
其生产的高静压低压差开关是世界上独一无二的。
其核极压力产品也是世界上唯一取得IEEE 认证的产品。
·控制范围从负压力1kg/cm2到680kg/cm2,分多级控制;
·控制压力最大为680kg/cm2
·微压控制为15mm水柱
·真空-0-压力控制为：1kg/cm2(负压)-0-5.5kg/cm2
·双设置点压力开关可以独立控制两点不同的压力值
·切换差分可调与不可调两种
SOR公司（中文名称索尔公司）成立于1946年，是世界上唯一一家集生产各类机械及电子压力、差压、温度、流量、液位开关及变送器于一体的专业化国际公司，其压力开关类产品产量位居世界第一.
美国SOR公司主要产品为压力、差压、温度、流量及液位开关，所有产品全部采用ISO9001质量标准，分普通型和防爆型两大类产品，产品的主要认证机构有：美国UL、加拿大CSA、澳大利亚ASS、日本的JIS、欧洲CENELEC等。
SOR公司的开关量仪表主要采用膜片活塞式结构，有耐高压、高温、防震、防腐蚀、抗冲击力、切换差小等特点、广泛应用于石油、化工、电力冶金、药品、造纸、食品、水处理等行业.。
