罗茨风机参数选型

罗茨风机型号及参数一、导言罗茨风机是一种流体机械设备，具有高效、稳定的特点，被广泛应用于工业生产中的气体输送、通风、污水处理等领域。

本文旨在介绍常见的罗茨风机型号及其相关参数，帮助读者更好地了解和选购罗茨风机。

二、罗茨风机简介罗茨风机，也称为齿轮泵风机，是一种正压排气的离心式风机。

其工作原理是通过齿轮的啮合，使气体在泵室内不断被压缩，并被迫进入泵腔中，然后通过排气口排出。

罗茨风机不仅能输送干净的气体，还可以输送含有微粒和一定湿度的气体。

它的特点是压力脉动小、体积小、噪音低，适用于需要大流量和低压的场合。

三、常见罗茨风机型号及参数1. XG-150罗茨风机型号：XG-150流量范围：100-200 m³/h压力范围：-50 to 1500 Pa功率：2.2-7.5 kW特点：该型号罗茨风机适用于一般工业用途，具有较大的流量范围和压力范围，适用于需要中等流量和中等压力的场合。

2. XG-250罗茨风机型号：XG-250流量范围：200-400 m³/h压力范围：-50 to 2500 Pa功率：4-11 kW特点：该型号罗茨风机适用于大型工业用途，具有较大的流量范围和压力范围，适用于需要较大流量和较大压力的场合。

3. XG-350罗茨风机型号：XG-350流量范围：300-600 m³/h压力范围：-50 to 3500 Pa功率：5.5-15 kW特点：该型号罗茨风机适用于工业用途，具有较大的流量范围和压力范围，适用于需要大流量和大压力的场合。

4. XG-500罗茨风机型号：XG-500流量范围：400-800 m³/h压力范围：-50 to 4500 Pa功率：7.5-18.5 kW特点：该型号罗茨风机适用于大型工业用途，具有较大的流量范围和压力范围，适用于需要较大流量和较大压力的场合。

五、结论本文简要介绍了常见的罗茨风机型号及其相关参数。

罗茨风机具有高效、稳定的特点，被广泛应用于工业生产中的气体输送、通风、污水处理等领域。

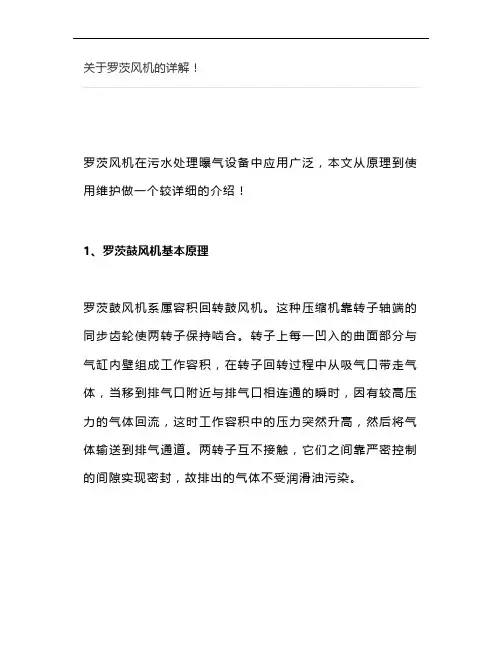

罗茨风机在污水处理曝气设备中应用广泛，本文从原理到使用维护做一个较详细的介绍！
1、罗茨鼓风机基本原理
罗茨鼓风机系属容积回转鼓风机。

这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。

转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。

两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。

2、罗茨鼓风机的选型
1、选型
在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。

2、压力。

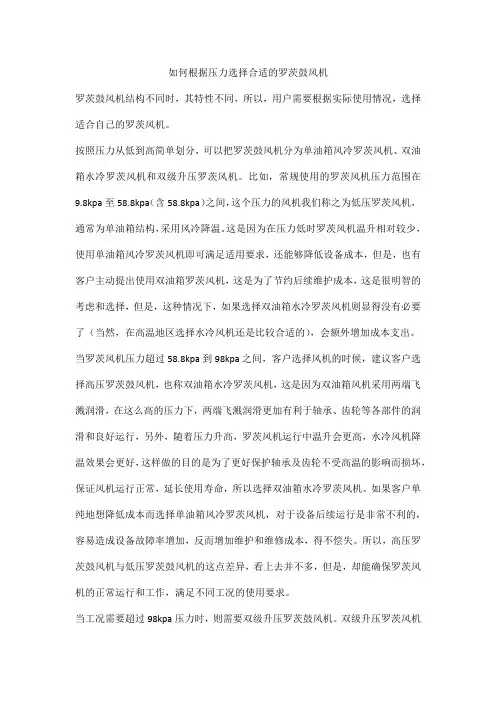

如何根据压力选择合适的罗茨鼓风机罗茨鼓风机结构不同时，其特性不同，所以，用户需要根据实际使用情况，选择适合自己的罗茨风机。

按照压力从低到高简单划分，可以把罗茨鼓风机分为单油箱风冷罗茨风机、双油箱水冷罗茨风机和双级升压罗茨风机。

比如，常规使用的罗茨风机压力范围在9.8kpa至58.8kpa（含58.8kpa）之间，这个压力的风机我们称之为低压罗茨风机，通常为单油箱结构，采用风冷降温。

这是因为在压力低时罗茨风机温升相对较少，使用单油箱风冷罗茨风机即可满足适用要求，还能够降低设备成本，但是，也有客户主动提出使用双油箱罗茨风机，这是为了节约后续维护成本，这是很明智的考虑和选择，但是，这种情况下，如果选择双油箱水冷罗茨风机则显得没有必要了（当然，在高温地区选择水冷风机还是比较合适的），会额外增加成本支出。

当罗茨风机压力超过58.8kpa到98kpa之间，客户选择风机的时候，建议客户选择高压罗茨鼓风机，也称双油箱水冷罗茨风机，这是因为双油箱风机采用两端飞溅润滑，在这么高的压力下，两端飞溅润滑更加有利于轴承、齿轮等各部件的润滑和良好运行，另外，随着压力升高，罗茨风机运行中温升会更高，水冷风机降温效果会更好，这样做的目的是为了更好保护轴承及齿轮不受高温的影响而损坏，保证风机运行正常，延长使用寿命，所以选择双油箱水冷罗茨风机。

如果客户单纯地想降低成本而选择单油箱风冷罗茨风机，对于设备后续运行是非常不利的，容易造成设备故障率增加，反而增加维护和维修成本，得不偿失。

所以，高压罗茨鼓风机与低压罗茨鼓风机的这点差异，看上去并不多，但是，却能确保罗茨风机的正常运行和工作，满足不同工况的使用要求。

当工况需要超过98kpa压力时，则需要双级升压罗茨鼓风机。

双级升压罗茨风机是由两台标准的罗茨风机串联而成。

当气体进入第一级风机升压后，经过中间冷却器将气体温度降至40℃以下，然后进入二级风机继续升压，机组升压可达170kPa以上。

双级风机的主机由同一台电机通过皮带传动或双轴伸电机直联传动。

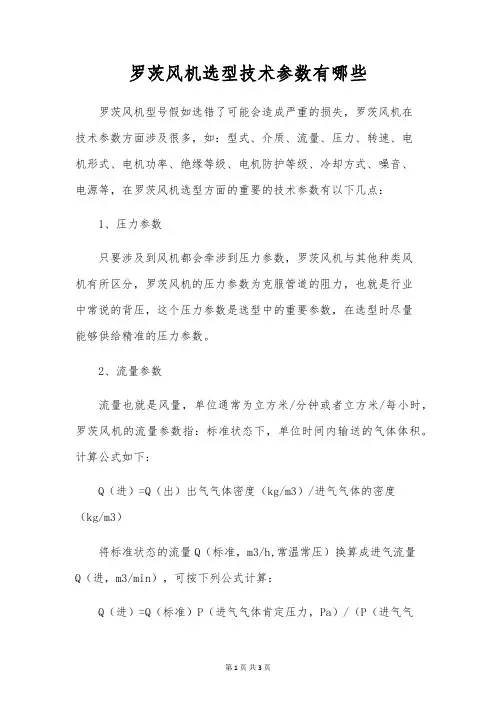

罗茨风机选型技术参数有哪些罗茨风机型号假如选错了可能会造成严重的损失，罗茨风机在技术参数方面涉及很多，如：型式、介质、流量、压力、转速、电机形式、电机功率、绝缘等级、电机防护等级、冷却方式、噪音、电源等，在罗茨风机选型方面的重要的技术参数有以下几点：1、压力参数只要涉及到风机都会牵涉到压力参数，罗茨风机与其他种类风机有所区分，罗茨风机的压力参数为克服管道的阻力，也就是行业中常说的背压，这个压力参数是选型中的重要参数，在选型时尽量能够供给精准的压力参数。

2、流量参数流量也就是风量，单位通常为立方米/分钟或者立方米/每小时，罗茨风机的流量参数指：标准状态下，单位时间内输送的气体体积。

计算公式如下：Q（进）=Q（出）出气气体密度（kg/m3）/进气气体的密度（kg/m3）将标准状态的流量Q（标准，m3/h,常温常压）换算成进气流量Q（进，m3/min），可按下列公式计算：Q（进）=Q（标准）P（进气气体肯定压力，Pa）/（P（进气气体肯定压力，Pa）—S（相对湿度）P（水蒸气饱和压力，Pa））T（进气气体的热力学温度K）/273注：标准状态：摄氏0度、0.1MPa干燥状态3、功率参数每台罗茨风机都有所差异，所以每台罗茨风机的功率也就有所不同，功率在罗茨风机行业指的是轴功率，轴功率越高，效能越高。

轴功率越低损失也就越大，消耗也就越大，罗茨风机选型时，假如对轴功率有肯定的要求，在采购技术协议中要进行标注。

电机功率，这是一个大家常常提及的参数，风机设备都会匹配相应功率的电机，假如在选型时没有齐全的参数，可以供给电机功率，尽可能缩小选型的范围。

4、介质参数罗茨风机只能输送清洁空气，输送介质多以空气为主，随技术的不绝创新升级，现在罗茨鼓风机也可以输送煤气、沼气等气体，但需要对罗茨风机做特别处置。

需要注意的是，这里的输送介质是指穿过罗茨风机内部的气体物质，在除尘行业中也能使用到罗茨风机，而灰尘不会经过罗茨风机内部，除尘行业中的罗茨风机供给的气源动力，为灰尘供给动力而已。

罗茨鼓风机选型中风量和风压计算方法的探讨摘要：针对污水处理厂罗茨鼓风机在使用状态与标准状态下，进口温度、压力等条件发生变化时，导致风机的性能也发生变化这种情况，探讨了设计选型时，鼓风机容积流量、出口压力等的确定方法，结合工程热力学原理及罗茨鼓风机的工作原理，推导了流量的计算公式，并通过实际工程中选型设计的计算范例，说明了计算公式的使用方法。

1引言罗茨鼓风机是污水处理工程中常用的充氧设备,在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，我国规定的风机标准进气状态:压力p0=101。

3 kP a,温度T0=20℃，相对湿度 =50%,空气密度ρ=1。

2 kg/m3。

然而风机在实际使用中并非标准状态,当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时,风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数,而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型.2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力：p1′= p2+△p2（1)式中p1′——标准状态下风机的出口压力（绝对压力)，kPap2——使用状态下风机进口压力(环境大气压力),kPa△p2——使用状态下风机的升压，kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示：在图1a中,左面为进气腔，腔内压力与进气压力相等；随着叶轮的旋转,在图1b、c、d中，容积V保持不变，V内气体压力与进气压力相等;当运行到图1e的位置时,V与排气口相连通，排气口的高压气体迅速回流，与低压气体混合，使其压力由进气压力突然跃升到排气压力。

因此，容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓“背压”决定的 [2］，所以罗茨鼓风机具有强制输气123231123123123图1、三叶罗茨鼓风机工作原理示意图vvvabc d e曝气池环境大气压水深的特点。

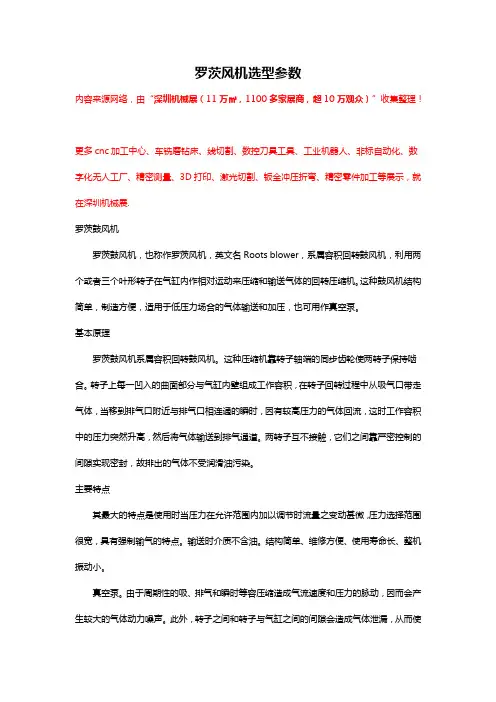

罗茨风机选型参数内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.罗茨鼓风机罗茨鼓风机，也称作罗茨风机，英文名Roots blower，系属容积回转鼓风机，利用两个或者三个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。

这种鼓风机结构简单，制造方便，适用于低压力场合的气体输送和加压，也可用作真空泵。

基本原理罗茨鼓风机系属容积回转鼓风机。

这种压缩机靠转子轴端的同步齿轮使两转子保持啮合。

转子上每一凹入的曲面部分与气缸内壁组成工作容积，在转子回转过程中从吸气口带走气体，当移到排气口附近与排气口相连通的瞬时，因有较高压力的气体回流，这时工作容积中的压力突然升高，然后将气体输送到排气通道。

两转子互不接触，它们之间靠严密控制的间隙实现密封，故排出的气体不受润滑油污染。

主要特点其最大的特点是使用时当压力在允许范围内加以调节时流量之变动甚微，压力选择范围很宽，具有强制输气的特点。

输送时介质不含油。

结构简单、维修方便、使用寿命长、整机振动小。

真空泵。

由于周期性的吸、排气和瞬时等容压缩造成气流速度和压力的脉动，因而会产生较大的气体动力噪声。

此外，转子之间和转子与气缸之间的间隙会造成气体泄漏，从而使效率降低。

罗茨鼓风机的排气量为0.15～150立方米/分，转速为150～3000转/分。

单级压比通常小于1.7，最高可达2.1，可以多级串联使用。

主要介质罗茨鼓风机输送介质为清洁空气，清洁煤气，二氧化硫及其他惰性气体，特殊气体行业（煤气、天然气、沼气、二氧化碳、二氧化硫等）及高压工况的首选产品。

鉴于具有上述特点，因而能广泛适应冶金、化工、化肥、石化、仪器、建材行业。

结构。

按转子的形状，罗茨鼓风机分为两叶型和三叶型。

罗茨风机如何进行选型罗茨风机是一种常用于工业领域的风力机械设备，其紧要功能是将气体或气体混合物吸入并将其压缩再排放。

罗茨风机广泛应用于冶金、化工、建材、轻工、食品等多个领域，因此选用适合的罗茨风机特别紧要。

本文将介绍罗茨风机的选型方法。

一、罗茨风机的分类在进行罗茨风机的选型之前，我们需要先了解罗茨风机的分类。

罗茨风机可分为向量式罗茨风机和旋涡卸压式罗茨风机两大类。

向量式罗茨风机分为单级、双级、多级，依据压力大小不同可以选择不同级数的罗茨风机。

旋涡卸压式罗茨风机的区分在于其气体排放是通过旋转气体的方式来实现的。

二、罗茨风机的选型罗茨风机的选型需要考虑以下几点：1. 流量和压力在进行罗茨风机的选型时，首先要确定需要的流量和压力。

流量和压力是罗茨风机的两个紧要参数，其大小决议了罗茨风机的选择。

通常，依据工艺需要确定所需的流量和压力，然后再依据流量和压力来选取合适的罗茨风机。

2. 工作温度罗茨风机的工作温度也是一个紧要的影响因素。

不同的罗茨风机可适用于不同的工作温度范围内，因此需要依据实在的工艺要求来选择合适的罗茨风机。

3. 材质选择罗茨风机的叶轮、机壳和叶轮盖等部件需要具备耐磨、耐腐蚀等性能。

因此，在选择罗茨风机时需要选用合适的材料，如不锈钢、铸造铁、高强度合金等。

4. 驱动方式罗茨风机的驱动方式常见的有直接驱动和间接驱动两种。

直接驱动方式功率转换效率高，维护简单，但成本较高；间接驱动方式则成本较低，但功率转换效率稍低。

5. 维护和保养保养和维护是罗茨风机运作的紧要环节，同时也是在选型时需要考虑的因素之一、罗茨风机的耗能、振动和噪音等问题需要在设计和选择时尽可能考虑。

6. 牢靠性要求罗茨风机在工业生产中的紧要性不言而喻，因此牢靠性也成为选型时需考虑的紧要因素之一、牢靠性较高的罗茨风机，能够降低维护和故障率，提高生产效率。

三、罗茨风机选型示例以某工厂项目为例，该项目需要处理1500立方米/h的流量，压力需要在0.5—2.0Kpa之间，工作温度约在100℃左右，材质要求为不锈钢，驱动方式为直接驱动，维护和保养要求高，牢靠性要求极高。

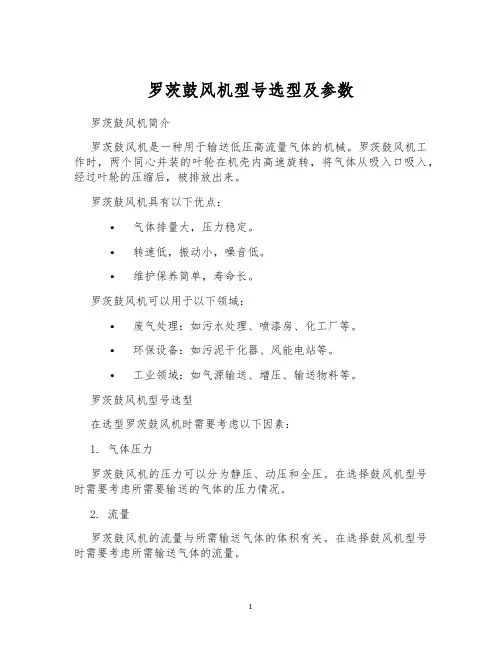

罗茨鼓风机型号选型及参数罗茨鼓风机简介罗茨鼓风机是一种用于输送低压高流量气体的机械。

罗茨鼓风机工作时，两个同心并装的叶轮在机壳内高速旋转，将气体从吸入口吸入，经过叶轮的压缩后，被排放出来。

罗茨鼓风机具有以下优点：•气体排量大，压力稳定。

•转速低，振动小，噪音低。

•维护保养简单，寿命长。

罗茨鼓风机可以用于以下领域：•废气处理：如污水处理、喷漆房、化工厂等。

•环保设备：如污泥干化器、风能电站等。

•工业领域：如气源输送、增压、输送物料等。

罗茨鼓风机型号选型在选型罗茨鼓风机时需要考虑以下因素：1. 气体压力罗茨鼓风机的压力可以分为静压、动压和全压。

在选择鼓风机型号时需要考虑所需要输送的气体的压力情况。

2. 流量罗茨鼓风机的流量与所需输送气体的体积有关。

在选择鼓风机型号时需要考虑所需输送气体的流量。

罗茨鼓风机的速度对鼓风机的工作效率和噪音水平有很大影响。

在选择鼓风机型号时需要考虑鼓风机的最大转速，以及所需输送气体的最大温度，湿度和密度等参数。

4. 功率罗茨鼓风机的功率与所需输送气体的压力和流量有关。

在选择鼓风机型号时需要考虑所需输送气体的压力和流量，以及鼓风机的功率。

罗茨鼓风机参数1. 型号罗茨鼓风机的型号通常由一些字母和数字构成，用于表示鼓风机的特定规格。

2. 压力罗茨鼓风机的压力可以分为静压、动压和全压。

在选型鼓风机时需要考虑所需输送气体的压力情况。

3. 流量罗茨鼓风机的流量与所需输送气体的体积有关。

在选型鼓风机时需要考虑所需输送气体的流量。

4. 转速罗茨鼓风机的转速对鼓风机的工作效率和噪音水平有很大影响。

在选型鼓风机时需要考虑鼓风机的最大转速，以及所需输送气体的最大温度，湿度和密度等参数。

5. 功率罗茨鼓风机的功率与所需输送气体的压力和流量有关。

在选型鼓风机时需要考虑所需输送气体的压力和流量，以及鼓风机的功率。

罗茨鼓风机的噪音值会影响鼓风机的使用情况，一般为50—90DB 之间。

7. 重量罗茨鼓风机的重量将影响到安装费用，也是考虑选型的因素之一、结论在选型罗茨鼓风机时，需要考虑所需输送气体的压力、流量、转速和功率等参数，同时需要考虑鼓风机的噪音、重量等因素。

罗茨鼓风机选型计算 （温升部分）一、基本选型数据：1、 介质：一种燃料，组成见下表 组分 氢 甲烷 乙烷 丙烷 异丁烷 丁烷 分子量 2.016 16.04 30.07 44.09 58.12 58.12 V%859320.50.52、进气温度：20℃3、进气压力：一标准大气压（101.325Kpa ）4、排气表压：39.2 Kpa5、要求流量：4.75m 3/min6、排气温度T d ≤120℃7、拟选用长沙鼓风机厂RD-100型罗茨鼓风机 8、RD-100型罗茨鼓风机性能示例（节选部分） 各排气压力下的流量Q(m 3/min)及轴功率N sha (kw)39.2Kpa 型号转速n d r/min理论流量 Q tha (m 3/min)Q sa Q sha RD-100 1450 11.598.279.1二、计算部分1、混合气体平均分子量：ui Mi M •∑==5.524混合气体定压摩尔比热为：ui Cpi Cp •∑==30563.6 (J/koml •k) 混合气体绝热指数为：CpRm K /11−= 其中Rm=8314.3(气体常数)=1/(1-8314.3/30563.6)=1.3742、因为介质为易燃、易爆气体，拟选用RD-100K 单机械密封鼓风机，其性能见：RD-100型罗茨鼓风机性能示例（节选部分）。

3、输送空气时，泄露量为：Q ba =Q tha -Q sa =11.59-8.72=2.87(m 3/min)4、输送分子量M=5.524的燃料气时，泄露量为： Q b =Q bam29=2.87×524.529=6.58(m 3/min)其中：29为空气平均分子量 M 为燃料气平均分子量 5、实际流量为：Q S =Q tha -Q b =11.59-6.58=5.01(m 3/min) 可以满足Qs=4.75m 3/min 的选型要求。

6、实际工况下的压力比：387.1325.1012.39325.101325.101325.101===++Pd ε7、容积效率为： %2.4359.1101.5===QthQs n η8、排气温度为：()[]2731111−−•+=−εηk k n Ts Td=90℃其中K 为混合气体绝热指数。

罗茨鼓风机选型中风量和风压计算方法的探讨摘要：针对污水处理厂罗茨鼓风机在使用状态与标准状态下，进口温度、压力等条件发生变化时，导致风机的性能也发生变化这种情况，探讨了设计选型时，鼓风机容积流量、出口压力等的确定方法，结合工程热力学原理及罗茨鼓风机的工作原理，推导了流量的计算公式，并通过实际工程中选型设计的计算范例，说明了计算公式的使用方法。

1引言罗茨鼓风机是污水处理工程中常用的充氧设备，在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，我国规定的风机标准进气状态:压力p0=101.3 kPa，温度T0=20℃，相对湿度 =50%，空气密度ρ=1.2 kg/m3。

然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。

2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力：p1′= p2+△p2（1）式中p1′——标准状态下风机的出口压力（绝对压力），kPap2——使用状态下风机进口压力（环境大气压力），kPa△p2——使用状态下风机的升压，kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示：在图1a中，左面为进气腔，腔内压力与进气压力相等；随着叶轮的旋转，在图1b、c、d中，容积V保持不变，V内气体压力与进气压力相等；当运行到图1e的位置时，V与排气口相连通，排气口的高压气体迅速回流，与低压气体混合，使其压力由进气压力突然跃升到排气压力。

因此，容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓“背压”决定的 [2]，所以罗茨鼓风机具有强制输气的特点。

鼓风机铭牌上标出的排气压力是风机的额定排气压力。
