动通信基站天馈线防雷接地改造施工技术规范

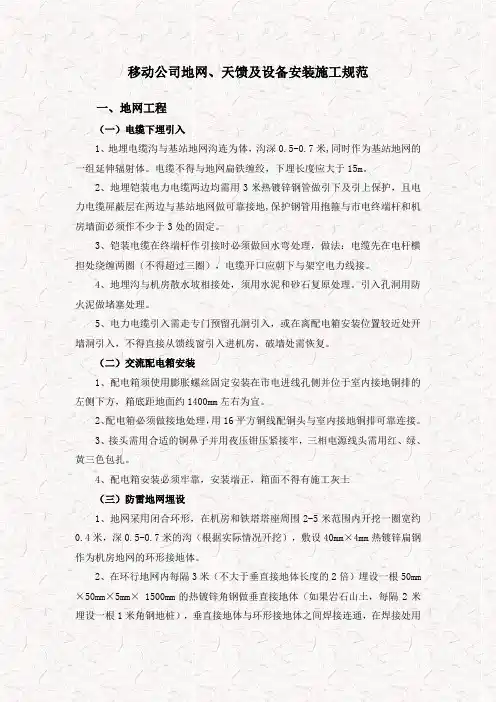

移动公司地网、天馈及设备安装施工规范一、地网工程（一）电缆下埋引入1、地埋电缆沟与基站地网沟连为体，沟深0.5-0.7米,同时作为基站地网的一组延伸辐射体。

电缆不得与地网扁铁缠绞，下埋长度应大于15m。

2、地埋铠装电力电缆两边均需用3米热镀锌钢管做引下及引上保护，且电力电缆屏蔽层在两边与基站地网做可靠接地,保护钢管用抱箍与市电终端杆和机房墙面必须作不少于3处的固定。

3、铠装电缆在终端杆作引接时必须做回水弯处理，做法：电缆先在电杆横担处绕缠两圈（不得超过三圈），电缆开口应朝下与架空电力线接。

4、地埋沟与机房散水坡相接处，须用水泥和砂石复原处理。

引入孔洞用防火泥做堵塞处理。

5、电力电缆引入需走专门预留孔洞引入，或在离配电箱安装位置较近处开墙洞引入，不得直接从馈线窗引入进机房，破墙处需恢复。

（二）交流配电箱安装1、配电箱须使用膨胀螺丝固定安装在市电进线孔侧并位于室内接地铜排的左侧下方，箱底距地面约1400mm左右为宜。

2、配电箱必须做接地处理，用16平方铜线配铜头与室内接地铜排可靠连接。

3、接头需用合适的铜鼻子并用夜压钳压紧接牢，三相电源线头需用红、绿、黄三色包扎。

4、配电箱安装必须牢靠，安装端正，箱面不得有施工灰土（三）防雷地网埋设1、地网采用闭合环形，在机房和铁塔塔座周围2-5米范围内开挖一圈宽约0.4米，深0.5-0.7米的沟（根据实际情况开挖），敷设40mm×4mm热镀锌扁钢作为机房地网的环形接地体。

2、在环行地网内每隔3米（不大于垂直接地体长度的2倍）埋设一根50mm ×50mm×5mm× 1500mm的热镀锌角钢做垂直接地体（如果岩石山土，每隔2米埋设一根1米角钢地桩），垂直接地体与环形接地体之间焊接连通，在焊接处用沥青作防腐处理，方便雷电流的泄放。

用接地扁钢电焊连接每个角钢接地极，接地扁钢连接必须搭接满焊(不可单点焊接)，搭接长度不小于自身宽度的2倍，电焊四边焊接；3、地网凡电焊过的地方必须做防腐处理，首先清除焊渣，表面除锈，涂防锈漆或涂沥青防锈（涂上第一道沥青，包缠麻布或玻璃丝带，而后涂上第二道沥青方可回填土夯实封闭）。

一、项目背景随着通信技术的快速发展，通信基站已成为现代社会不可或缺的基础设施。

然而，由于我国地域辽阔，气候条件复杂，通信基站在运行过程中易受到雷击等自然灾害的影响，导致设备损坏、通信中断等问题。

为保障通信基站的安全稳定运行，降低雷击风险，特制定本防雷工程施工方案。

二、施工原则1. 遵循国家标准和行业标准，确保工程质量；2. 以预防为主，综合治理，降低雷击风险；3. 因地制宜，根据基站实际情况选择合适的防雷措施；4. 确保施工安全，遵守施工现场安全管理规定。

三、施工内容1. 避雷针安装（1）选择合适的避雷针类型，如滚球法、保护角法等；（2）根据基站周围环境，确定避雷针安装位置，确保其能够有效保护基站；（3）按照设计要求，安装避雷针，并进行接地处理。

2. 引下线安装（1）选择合适的引下线材料，如镀锌扁钢、圆钢等；（2）根据设计要求，确定引下线安装路径，确保其与避雷针、接地体连接；（3）按照规范要求，进行引下线安装，并进行接地处理。

3. 接地体施工（1）根据基站实际情况，选择合适的接地体材料，如接地棒、接地网等；（2）按照设计要求，确定接地体安装位置，确保其与引下线连接；（3）按照规范要求，进行接地体施工，并进行接地电阻测试。

4. 接地网施工（1）根据基站实际情况，设计接地网布局，确保其能够覆盖基站周边区域；（2）按照设计要求，选择合适的接地网材料，如接地网线、接地网棒等；（3）按照规范要求，进行接地网施工，并进行接地电阻测试。

5. 防雷设备安装（1）根据基站实际情况，选择合适的防雷设备，如浪涌保护器、电源防雷器等；（2）按照设计要求，确定防雷设备安装位置，确保其能够有效保护基站设备；（3）按照规范要求，进行防雷设备安装，并进行功能测试。

四、施工进度安排1. 施工前期准备：1周；2. 避雷针、引下线安装：2周；3. 接地体、接地网施工：3周；4. 防雷设备安装：1周；5. 系统调试及验收：1周。

五、施工质量控制1. 严格按照施工图纸和规范要求进行施工；2. 对施工材料进行严格检验，确保材料质量合格；3. 定期进行施工质量检查，发现问题及时整改；4. 施工完成后，进行系统调试和验收，确保工程质量符合要求。

通信基站防雷接地技术要求(1.0)1. 引言随着信息化建设的迅速推进，通信基站在现代社会中发挥着至关重要的作用。

但是，基站的设备和建筑往往会成为遭受雷击的重要目标，一旦遭受雷击，将会给基站带来严重的损失。

因此，在基站的设计和建设中，防雷接地技术显得尤为重要。

2. 防雷原理为了保护基站，必须采取一系列措施来保障基站的设备和建筑不被雷击。

对此，最根本的解决方案就是通过防雷接地技术来进行基站的防雷保护。

对于基站的防雷接地技术，通常采取以下几种原理：•直接接地原理：将基站的所有设备和建筑直接接地，使雷电能够沿导体排放到土壤上，进而达到防雷的目的。

•防雷针原理：在基站的建筑物上，安装带有针状金属尖端的导体，这样能够发挥促进气体局部放电的作用，达到引导雷电电流进入地下的效果。

•接地网原理：在基站附近挖下大量地埋接地物，将这些接地物都连接起来，形成接地网，以便更有效地将雷电排放到地下去。

•屏蔽原理：在基站的设备周围设置金属屏蔽，将雷电电流引到地面，同时通过屏蔽，将基站内产生的静电干扰分离开来。

•防雷带原理：将金属防雷带从建筑物上向地面拉起，通过导体作用将雷电电流导入地下，达到避免雷击的目的。

3. 接地要求在进行基站地接的过程中，有一些接地的要求必须要严格遵循，以保障基站的安全。

通常来说，接地要求可以为以下几点：•地网布置：根据基站的实际情况，综合考虑土壤电阻和绝缘人孔的要求，合理布置地网，达到防雷效果。

•地网连接：采用大直径、低电阻耐腐蚀的材料来连接地网，以保证接地的质量。

•接地深度：一般情况下，接地的深度要求大于2m，具体深度还要根据基站的实际情况进行合理估算。

•接地材料：选择导电性好，腐蚀性小的材料进行接地，例如：裸铜线或镀铜材料。

•地下水域：在接地时切勿接触地下水域，以免对环境造成污染。

•接地电阻：接地电阻这一点尤其重要，根据相关规定，接地电阻一般不得大于10欧姆。

4.通讯基站的防雷接地技术是基站建设中至关重要的一环，合理且科学的防雷接地设计能够有效提高基站设备和建筑的抗雷电能力，起到预防雷击的作用，是基站安全的保障。

中国电信移动基站防雷接地整治规范（初稿 V1.2）中国电信集团公司2012年6月前言为加强中国电信无线基站雷电防护措施，降低雷电灾害损失和无线维护抢修工作劳动强度，提升基层员工的维护操作技能,有效支撑移动网络的快速发展，在贯彻落实中国人民共和国通信行业标准《通信局（站）防雷与接地工程设计规范》（YD5098-2005）基础上，特编制移动基站防雷接地技术规范。

本规范起草过程中，湖北电信公司在湖北省内广泛征求了省市基层维护单位和网优部门的意见，密切结合无线基站运行环境，经反复讨论、修改、充实，最后审查定稿。

中国电信无线基站防雷接地整治规范的制订有一个不断完善的过程，本次制订的定为1.2 版。

由于编者水平有限，时间比较仓促，不妥之处，请大家批评指正。

本规范由中国电信集团公司网络运行维护事业部负责解释、监督执行。

规范使用过程中，如有需要补充或修改的内容，请于中国电信集团公司网络运行维护事业部联系。

本规范起草单位包括中国电信湖北电信公司。

主要起草人为：湖北电信公司：王成周志安吴雪刚郑成林吴进松目录第一章概述 (4)第二章移动基站防雷接地原则 (4)2.1 均压等电位 (4)2.2 联合接地 (5)2.3 综合防护 (5)2.4 交流引入多级防护 (5)第三章移动基站防雷接地技术规范 (6)3.1 总体技术规范 (6)3.1.1 一针 (6)3.1.2 一网 (6)3.1.3 两地排 (7)3.1.4 三线入地 (8)3.1.5 三线进局 (8)3.1.6 移动基站防雷接地系统示意图 (9)3.1.7 移动基站防雷系统接地连接线示意图 (10)3.2 四种场景下移动基站防雷接地技术要求 (12)3.2.1 山区移动基站防雷接地技术要求 (12)3.2.2 丘陵移动基站防雷接地技术要求 (13)3.2.3 平原移动基站防雷接地技术要求 (14)3.2.4 城区移动基站防雷接地技术要求 (15)第四章注意事项........................................ 错误!未定义书签。

基站防雷与接地技术规范QB-W-011-2007来源：机房360 作者：叶子更新时间：2010/6/3 14:57:36摘要：本标准适用于新建移动通信基站防雷与接地系统的设计、工程建设、维护管理。

对于改建、扩建、整治移动通信基站的防雷与接地系统也可参照本规范执行。

第1页:术语和定义基站，即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。

1范围本标准是根据相关国家标准、信息产业部标准，参考ITU-T建议等有关资料，结合移动通信基站的实际情况制定。

本标准适用于新建移动通信基站防雷与接地系统的设计、工程建设、维护管理。

对于改建、扩建、整治移动通信基站的防雷与接地系统也可参照本规范执行。

2引用标准中华人民共和国国家标准GB50057－94《建筑物防雷设计规范》（2000年版）。

中华人民共和国通信行业标准YD5098－2005《通信局（站）防雷接地工程设计规范》。

3术语和定义3.1雷暴日（ThunderstormDay）一天中可听到一次以上的雷声则称为一个雷暴日。

3.2雷电活动区（KeraunicZones）根据年平均雷暴日的多少，雷电活动区分为少雷区、中雷区、多雷区和强雷区；少雷区为一年平均雷暴日不超过25天的地区；中雷区为一年平均雷暴日在26～40天的地区；多雷区为一年平均雷暴日在41～90天的地区；强雷区为一年平均雷暴日超过90天的地区。

3.3雷击（LightningStroke）雷云对大地及地面物体的放电现象。

3.4直击雷（DirectLightningFlash）闪电直接击在建筑物、其它物体、大地或防雷装置上，产生电效应、热效应和机械力者。

3.5非直击雷（IndirectLightningFlash）击在建筑物附近的大地、其他物体或与建筑物相连的引入设备的闪电。

3.6雷电过电压（LightningOvervoltare）因特定的雷电放电，在系统中一定位置上出现的瞬态过电压。

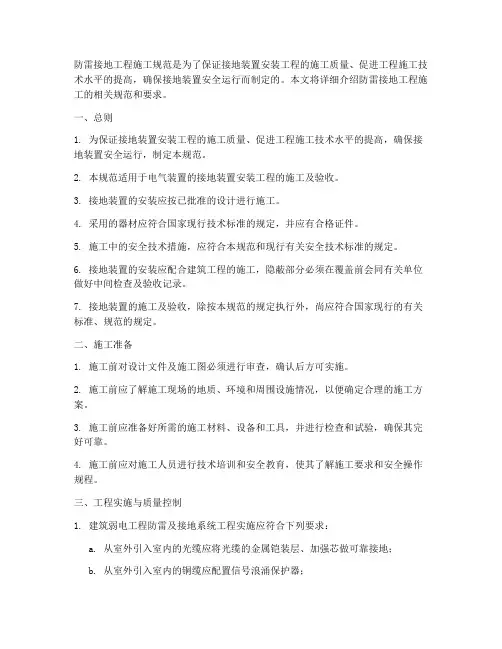

防雷接地工程施工规范是为了保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行而制定的。

本文将详细介绍防雷接地工程施工的相关规范和要求。

一、总则1. 为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

2. 本规范适用于电气装置的接地装置安装工程的施工及验收。

3. 接地装置的安装应按已批准的设计进行施工。

4. 采用的器材应符合国家现行技术标准的规定，并应有合格证件。

5. 施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

6. 接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

7. 接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

二、施工准备1. 施工前对设计文件及施工图必须进行审查，确认后方可实施。

2. 施工前应了解施工现场的地质、环境和周围设施情况，以便确定合理的施工方案。

3. 施工前应准备好所需的施工材料、设备和工具，并进行检查和试验，确保其完好可靠。

4. 施工前应对施工人员进行技术培训和安全教育，使其了解施工要求和安全操作规程。

三、工程实施与质量控制1. 建筑弱电工程防雷及接地系统工程实施应符合下列要求：a. 从室外引入室内的光缆应将光缆的金属铠装层、加强芯做可靠接地；b. 从室外引入室内的铜缆应配置信号浪涌保护器；c. 电信运营商的模拟中继线在经室外引入时，应在进线配线架配置信号浪涌保护器；d. 从室外引入室内的光缆应把光缆的金属铠装层和加强芯可靠接地，当光缆内配有业务铜线时，其业务铜线应配置信号浪涌保护器；e. 当无线通信系统的室外天线位于非直击雷保护区时，应采取直击雷防护措施；f. 由室外天线引入室内的同轴电缆应配置同轴电缆浪涌保护器。

2. 接地装置的施工应符合下列要求：a. 接地体应采用焊接、螺栓连接或其他可靠的方式与接地装置连接；b. 接地体的焊接应牢固，外观应光滑，无明显焊缝；c. 接地体的布置应符合设计要求，间距应合理，接地电阻应符合规定；d. 接地体的施工应保证垂直度和平整度，接地体顶面应与地面保持一致；e. 接地体的施工应采取措施防止腐蚀，如涂刷防锈漆、镀锌等；f. 接地体的施工应符合相关安全技术标准的规定。

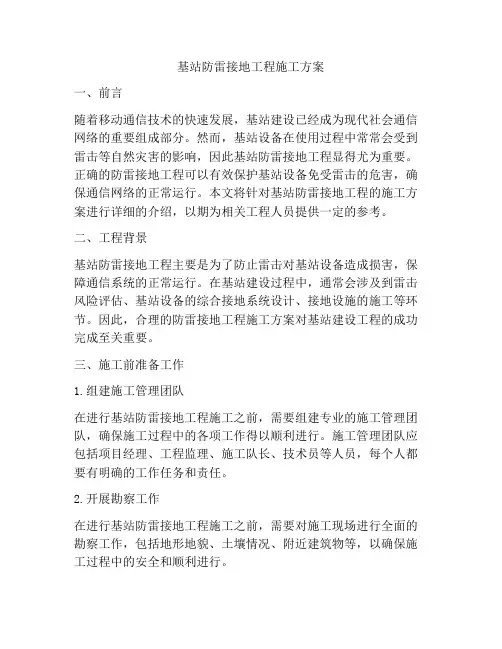

基站防雷接地工程施工方案一、前言随着移动通信技术的快速发展，基站建设已经成为现代社会通信网络的重要组成部分。

然而，基站设备在使用过程中常常会受到雷击等自然灾害的影响，因此基站防雷接地工程显得尤为重要。

正确的防雷接地工程可以有效保护基站设备免受雷击的危害，确保通信网络的正常运行。

本文将针对基站防雷接地工程的施工方案进行详细的介绍，以期为相关工程人员提供一定的参考。

二、工程背景基站防雷接地工程主要是为了防止雷击对基站设备造成损害，保障通信系统的正常运行。

在基站建设过程中，通常会涉及到雷击风险评估、基站设备的综合接地系统设计、接地设施的施工等环节。

因此，合理的防雷接地工程施工方案对基站建设工程的成功完成至关重要。

三、施工前准备工作1.组建施工管理团队在进行基站防雷接地工程施工之前，需要组建专业的施工管理团队，确保施工过程中的各项工作得以顺利进行。

施工管理团队应包括项目经理、工程监理、施工队长、技术员等人员，每个人都要有明确的工作任务和责任。

2.开展勘察工作在进行基站防雷接地工程施工之前，需要对施工现场进行全面的勘察工作，包括地形地貌、土壤情况、附近建筑物等，以确保施工过程中的安全和顺利进行。

3.准备施工材料和设备在进行基站防雷接地工程施工之前，需要充分准备施工所需的材料和设备，包括导体、接地体、电焊机、铲车、吊车等设备，以确保施工过程中不会出现材料和设备不足的情况。

4.制定施工计划在进行基站防雷接地工程施工之前，需要制定详细的施工计划，包括施工进度计划、施工队伍调配计划、施工安全计划等，以确保施工过程中的各项工作有序进行。

四、施工流程1.施工现场准备在进行基站防雷接地工程施工之前，首先需要对施工现场进行准备工作。

包括清理施工现场、设置安全警示标志、确保施工现场通风、照明等设施的完善，以确保施工过程中的安全和有序进行。

2.导体铺设导体的铺设是基站防雷接地工程的重要环节。

在进行导体铺设工作时，需要根据设计要求将铜排、铜线等导体进行合理的敷设和连接，确保导体的良好导电性能。

基站防雷接地规范（2006年试行V3.5）为了防止移动通信基站遭受雷害，确保建筑物、站内工作人员的安全，确保基站内设备的正常工作，提高网络运行的安全系数，有必要做好移动通信基站的防雷与接地工作。

一．基本原则实施防雷工程应本着整体防雷、综合治理、系统防护的原则：1．防止异常电流进入机房。

2．对进入机房的异常电流，应通过避雷器、合理接地系统和地网尽快泄放。

3．对通过以上原则仍未能避免的异常电流应通过等电位连接的技术，将影响降低到最低。

二．电力引入2．1变压器应安装高低压避雷器，其地线应与地网良好连接。

2.2基站供电应采用三相四线铠装电力电缆埋地进入机房，其长度不宜小于15m。

2．32．4重点基站（如传输节点机房等）、郊区及乡镇基站必须安装压敏型电源避雷器。

一级避雷器应安装在基站总交流配电箱内（或旁边）、二级避雷器应安装在开关电源AC屏内，该避雷器应在采购电源设备时一并提出要求。

一级电源防雷器的安装必须在电源线的进口处，不许安装在远离电源线的地方，否则将失去作用。

一、二级避雷器的接地线应尽量短直，引下线长度应不大于1.5米，截面积为35mm2，连接必须可靠，线耳压接必须牵固。

安装位置如图一所示。

一、二级避雷器间的交流电源线长度应不少于5m，对于距离不足5m的基站也可在一、二级避雷器间加装8.5-15μH（5m*1.7μH/m）的空心电感退耦器（必须注意电感的最大工作电流，不得等于或小于基站最大用电负荷）。

图一内置避雷器AC屏的安装位置2．4．1电源避雷器的要求：2.4.1.1．第一级压敏避雷器的要求：（1）对于高山和多次遭雷击的基站最大放电电流≥120-150KA/每线；响应时间≤100ns，3+1的保护模式（2）山区（中雷区以上有架空电源线引入的机房、丘陵、公路旁、农民房、水田中、易遭受雷击的机房，且雷暴日为多雷区的地区）电源用SPD最大通流量:L-PE或L-N、N-PE必须通过冲击通流容量≥100KA/每线、8/20μs波形的检测，最大持续工作相电压385V，采用3+1的保护模式。
