通信基站防雷接地设计方案

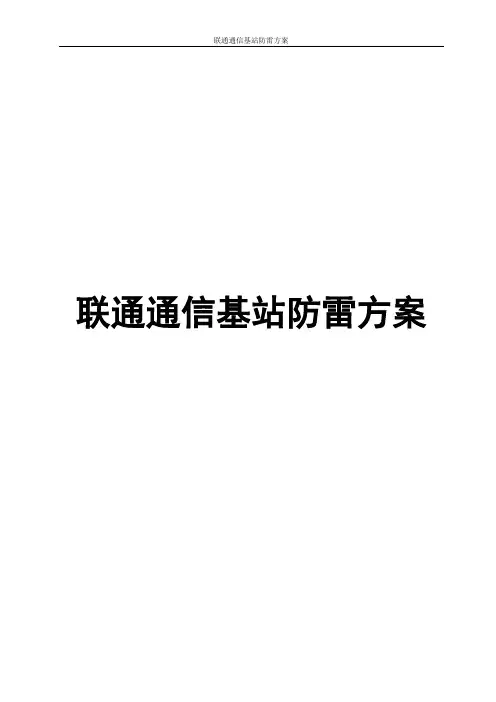

联通通信基站防雷方案前言随着通信行业的迅猛发展，通信基站几乎遍及全球每一个角落，目前地球极端气候越来越多,雷击灾害天气对通信基站的影响也越来越严重。

通信基站的设备大部分属于微电子设备，近年来基站集成化小型化发展,其抗雷电、抗电磁干扰能力要求越来越高,而通信基站能否正常运行是移动通信的关键。

基站在建设时虽然已安装了一些避雷装置，但往往还是因雷击而造成通讯中断，给人们的生产和生活带来了巨大的损失。

因此，如何做好基站的综合防雷工作，保障通信系统的安全，显得尤为重要。

移动通信基站防雷是综合、系统性的雷电防护工程,从基站的构成特点、地理环境特点、系统设备工程界面等等全方位的考虑。

基站主要由供电电源设施以及通信信号传输、基站系统设备组成。

供电电源设施包括电力传输线、发电机、电力变压器和基站交直流配电电源设备；通信信号设施包括微波传输信号收发、光纤传输、馈线和通信收发设备，各个设备之间紧密联系，共同构成了基站通信系统。

从防雷的角度讲，这些设备引入雷电的危害形式应该是多种多样的，主要包括——直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和雷击高电压反击，一旦某一设施遭受雷电袭击，必然会直接影响到与它相连的其它设施，造成破坏，影响通信设备的正常运行。

根据通信基站遭受雷害的情况，我们将通信基站的组成概括为基站铁塔、基站电力、信号传输和基站机房三个部分来讨论基站的整体防护，着重阐述了每一组成部分各设施的具体防雷措施。

并应用这些方法，对基站进行了防雷方案设计。

一、雷电对移动通信基站的危害雷电是自然界中强大的脉冲放电过程，有天空中不同带电云层之间、带电云层和建筑物之间等等。

雷电入侵移动通信基站造成损坏是多渠道的。

一般说来，我们可以把雷电放电对通信基站系统设备可能产生的危害形式划分为下列几类。

雷电入侵基站渠道另外，按照国际电工委员会IEC标准，对雷电防护分区做了明确的区分，根据通信基站的系统设备的构成和环境界面，可以将通信基站按下图进行防雷分区划分：根据防雷分区概念,通信基站在防雷分区里面的环境分布情况1、直接雷击影响在雷暴活动区域内，雷云直接通过人体、建筑物或设备等对地放电所产生的电击现象，称之为直接雷击。

一、项目背景随着通信技术的快速发展，通信基站已成为现代社会不可或缺的基础设施。

然而，由于我国地域辽阔，气候条件复杂，通信基站在运行过程中易受到雷击等自然灾害的影响，导致设备损坏、通信中断等问题。

为保障通信基站的安全稳定运行，降低雷击风险，特制定本防雷工程施工方案。

二、施工原则1. 遵循国家标准和行业标准，确保工程质量；2. 以预防为主，综合治理，降低雷击风险；3. 因地制宜，根据基站实际情况选择合适的防雷措施；4. 确保施工安全，遵守施工现场安全管理规定。

三、施工内容1. 避雷针安装（1）选择合适的避雷针类型，如滚球法、保护角法等；（2）根据基站周围环境，确定避雷针安装位置，确保其能够有效保护基站；（3）按照设计要求，安装避雷针，并进行接地处理。

2. 引下线安装（1）选择合适的引下线材料，如镀锌扁钢、圆钢等；（2）根据设计要求，确定引下线安装路径，确保其与避雷针、接地体连接；（3）按照规范要求，进行引下线安装，并进行接地处理。

3. 接地体施工（1）根据基站实际情况，选择合适的接地体材料，如接地棒、接地网等；（2）按照设计要求，确定接地体安装位置，确保其与引下线连接；（3）按照规范要求，进行接地体施工，并进行接地电阻测试。

4. 接地网施工（1）根据基站实际情况，设计接地网布局，确保其能够覆盖基站周边区域；（2）按照设计要求，选择合适的接地网材料，如接地网线、接地网棒等；（3）按照规范要求，进行接地网施工，并进行接地电阻测试。

5. 防雷设备安装（1）根据基站实际情况，选择合适的防雷设备，如浪涌保护器、电源防雷器等；（2）按照设计要求，确定防雷设备安装位置，确保其能够有效保护基站设备；（3）按照规范要求，进行防雷设备安装，并进行功能测试。

四、施工进度安排1. 施工前期准备：1周；2. 避雷针、引下线安装：2周；3. 接地体、接地网施工：3周；4. 防雷设备安装：1周；5. 系统调试及验收：1周。

五、施工质量控制1. 严格按照施工图纸和规范要求进行施工；2. 对施工材料进行严格检验，确保材料质量合格；3. 定期进行施工质量检查，发现问题及时整改；4. 施工完成后，进行系统调试和验收，确保工程质量符合要求。

通信基站防雷接地技术要求(1.0)1. 引言随着信息化建设的迅速推进，通信基站在现代社会中发挥着至关重要的作用。

但是，基站的设备和建筑往往会成为遭受雷击的重要目标，一旦遭受雷击，将会给基站带来严重的损失。

因此，在基站的设计和建设中，防雷接地技术显得尤为重要。

2. 防雷原理为了保护基站，必须采取一系列措施来保障基站的设备和建筑不被雷击。

对此，最根本的解决方案就是通过防雷接地技术来进行基站的防雷保护。

对于基站的防雷接地技术，通常采取以下几种原理：•直接接地原理：将基站的所有设备和建筑直接接地，使雷电能够沿导体排放到土壤上，进而达到防雷的目的。

•防雷针原理：在基站的建筑物上，安装带有针状金属尖端的导体，这样能够发挥促进气体局部放电的作用，达到引导雷电电流进入地下的效果。

•接地网原理：在基站附近挖下大量地埋接地物，将这些接地物都连接起来，形成接地网，以便更有效地将雷电排放到地下去。

•屏蔽原理：在基站的设备周围设置金属屏蔽，将雷电电流引到地面，同时通过屏蔽，将基站内产生的静电干扰分离开来。

•防雷带原理：将金属防雷带从建筑物上向地面拉起，通过导体作用将雷电电流导入地下，达到避免雷击的目的。

3. 接地要求在进行基站地接的过程中，有一些接地的要求必须要严格遵循，以保障基站的安全。

通常来说，接地要求可以为以下几点：•地网布置：根据基站的实际情况，综合考虑土壤电阻和绝缘人孔的要求，合理布置地网，达到防雷效果。

•地网连接：采用大直径、低电阻耐腐蚀的材料来连接地网，以保证接地的质量。

•接地深度：一般情况下，接地的深度要求大于2m，具体深度还要根据基站的实际情况进行合理估算。

•接地材料：选择导电性好，腐蚀性小的材料进行接地，例如：裸铜线或镀铜材料。

•地下水域：在接地时切勿接触地下水域，以免对环境造成污染。

•接地电阻：接地电阻这一点尤其重要，根据相关规定，接地电阻一般不得大于10欧姆。

4.通讯基站的防雷接地技术是基站建设中至关重要的一环，合理且科学的防雷接地设计能够有效提高基站设备和建筑的抗雷电能力，起到预防雷击的作用，是基站安全的保障。

通信基站防雷设计与接地方案分析早晨的阳光透过窗帘，洒在键盘上，手指轻轻敲击，关于通信基站防雷设计与接地的方案在我脑海中逐渐浮现。

这十年来，我见证了无数项目的诞生，每一个方案都是一场思维的盛宴。

让我们一起探讨这个话题。

一、通信基站防雷设计的重要性想象一下，如果没有防雷设计，通信基站就像一个毫无防护的婴儿，暴露在风雨之中。

一旦雷击发生，整个基站都可能瘫痪，造成巨大的经济损失。

防雷设计，就是为基站穿上坚实的盔甲，确保通信的稳定与安全。

二、通信基站防雷设计的具体措施1.避雷针安装避雷针是防雷设计的核心。

我们需要根据基站的具体位置和周围环境，合理选择避雷针的高度和位置。

就像给基站戴上一顶帽子，既能保护基站，又不影响其正常工作。

2.等电位连接3.防雷模块应用在基站内部，我们可以安装防雷模块，就像给基站装上“防火墙”。

这些模块能够在雷击发生时迅速响应，将多余的电流引导至地面，保护基站设备免受损害。

三、通信基站接地设计接地设计是防雷设计的延伸，也是保证基站安全的重要环节。

1.接地装置选择接地装置的选择至关重要。

我们需要根据基站所在地的土壤电阻率、地质条件等因素，选择合适的接地装置。

就像为基站打造一双“铁鞋”，确保其稳定地站在大地上。

2.接地电阻测量接地电阻是衡量接地效果的重要指标。

我们需要定期测量接地电阻，确保其符合国家标准。

就像给基站做“体检”，确保其健康状况良好。

3.接地系统维护接地系统的维护是长期的工作。

我们需要定期检查接地装置的完整性、接地线的连接情况等，确保接地系统的稳定可靠。

四、通信基站防雷设计与接地方案的实施1.前期调研在实施防雷设计与接地方案前，我们需要对基站所在地的气候、地质、环境等因素进行详细的调研，确保方案的科学性和可行性。

2.设计方案根据前期调研的结果，制定具体的防雷设计与接地方案。

方案要充分考虑基站的特点和实际需求，确保方案的实用性和针对性。

3.施工实施在施工过程中，我们要严格按照设计方案进行，确保施工质量。

移动通信基站防雷与接地设计规范Specifications on Lightning Protection and EarthlingDesign for Mobile Communication Base Stations（中华人民共和国通信行业标准 YD5068-98）主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：1998年10月1日1．总则1.0.1 为防止移动通信基站遭受雷害，确保移动通信基站内设备的安全和正常工作，确保构筑物，站内工作人员的安全，特制定本规范。

1.0.2 本规范适用于新建移动通信基站的防雷与接地设计。

对于改建，扩建移动通信基站的防雷与接地设计，已建基站的防雷与接地技术改造亦可参照执行.设在综合通信楼内移动通信基站的防雷与接地设计应按 YDJ26-89《通信局(站)接地设计暂行技术规定》与本规范一并执行。

2．移动通信基站的接地设施2.0.1 环形接地装置围绕移动通信基站机房四周，按规定深度埋设于地下的封闭环形接地体(含垂直接地体)。

2.0.2 接地体埋入地下并直接与大地接触的导体。

2.0.3 接地汇集线引出机房，电力室等各种接地线的公共接地母线。

2.0.4 接地引入线接地汇集线与接地体之间的连接线。

2.0.5 接地线通信设备与接地汇集线之间的连线。

2.0.6 接地系统接地线，接地汇集线，接地引入线以及接地体的总称。

3．移动通信基站的防雷与接地3.1 供电系统的防雷与接地3.1.1 移动通信基站的交流供电系统应采用三相五线制供电方式。

3.1.2 移动通信基站宜设置专用电力变压器，电力线宜采用具有金属护套或绝缘护套电缆穿钢管埋地引入移动通信基站，电力电缆金属护套或钢管两端应就近可靠接地。

3.1.3 当电力变压器设在站外时，对于地处年雷暴日大于20天，大地电阻率大于100欧姆。

米的暴露地区的架空高压电力线路，宜在其上方架设避雷线，其长度不宜小于500m。

通信基站防雷措施
随着通信行业的高速发展，通信基站也越来越多地出现在我们的生活中。

但是，一旦遭遇雷击，通信基站很可能受到损害，从而导致通信信号不稳定或中断。

因此，必要的防雷措施非常重要，以下是几种通信基站防雷措施：
1. 避雷针
避雷针是防止建筑物被雷击的一种常见防雷设施。

在通信基站上安装避雷针可以分散雷击的能量并将其导向地面，保护通信设施不受雷击的破坏。

2. 接地系统
对于通信基站来说，接地系统是非常重要的防雷设施。

它能够帮助通信设备与地面建立稳定的电气接触，分散大量电流，以保证通信设备的安全运行。

3. 避雷盒
避雷盒是集中存放与分布防雷器的通信设备。

在雷击的情况下，避雷盒能够起到隔离作用，避免雷击电流通过通信设备交换机等进
入其他线路，保护通信设备的安全运行。

4. 防雷地线
防雷地线是通信基站实现接地系统的重要组成部分。

通信设施
的各种金属构件通过防雷地线连接在一起，帮助雷电电流在设备或
建筑物之间流动，分散雷击的电流，保护设备的安全运行。

总结来说，对于通信基站而言，避雷针、接地系统、避雷盒和
防雷地线等多种防雷措施都具有非常重要的作用，这些措施的有效
实施，能够保证通信设施的安全稳定运行。

附录1移动通信基站防雷与接地设计规范1.防雷设计要求1.1基站设备应采用专业的防雷设备，如避雷针、避雷网等，以防止雷电直接击中设备。

1.2基站设备应有防雷接地装置，以将雷电引到地下，减少对设备的危害。

1.3基站设备的天线塔应设置避雷针，并与设备接地系统连接。

1.4基站设备的接地系统应符合国家规定的接地标准。

2.接地设计要求2.1基站设备的接地系统应采用专业的接地材料和技术，并由专业人员进行施工和检测。

2.2基站设备的接地系统应包括主接地系统和辅助接地系统。

2.3主接地系统应设置在基站建筑物的地下室或特定区域，以确保设备的安全接地。

2.4辅助接地系统应设置在设备周围的地面上，并与主接地系统相互连接。

2.5接地系统应具有良好的接地电阻，一般要求不大于10欧姆，以确保有效地排除设备的地电流。

2.6接地系统应定期检测和维护，以确保其正常运行。

3.设备布局要求3.1基站设备应合理布局，避免设备之间的相互干扰和防雷设备之间的干扰。

3.2防雷设备和接地设备应距离基站设备一定的距离，以确保其有效工作。

3.3设备之间应留有足够的空间，以便进行维护和检修。

4.施工和验收要求4.1防雷与接地工程应由具备相关专业资质和经验的施工单位进行。

4.2施工前应编制详细的施工方案，并按照方案进行施工。

4.3施工过程中应注意施工安全，严禁擅自修改设计方案。

4.4施工完成后，应进行验收，并出具相应的验收报告。

4.5验收合格后，应进行定期检测和维护，以确保防雷与接地设备的正常运行。

以上是一份移动通信基站防雷与接地设计规范，如有需要，可以根据具体情况进行调整和变更。

防雷与接地设计对于移动通信基站的安全运行和通信质量至关重要，建议在设计和施工过程中严格遵守规范要求。

移动基站的电源防雷方案一想到移动基站，脑海中就浮现出那些高高耸立的通信塔，它们像是一道道连接天地的桥梁，承载着无数人的通信需求。

然而，在这些高科技设备的背后，隐藏着一个不容忽视的问题——电源防雷。

今天，就让我们一起探讨一下移动基站的电源防雷方案。

1.雷电灾害的严重性雷电灾害是一种自然灾害，具有突发性、破坏性、广泛性等特点。

据统计，每年我国因雷电灾害造成的经济损失高达数十亿元，人员伤亡更是无法估量。

移动基站作为通信设施的重要组成部分，一旦遭受雷击，不仅会导致通信中断，还可能引发火灾等安全事故。

2.移动基站电源防雷的必要性移动基站位于室外，容易受到雷击。

一旦电源系统遭受雷击，可能会导致基站设备损坏，甚至影响整个通信网络的正常运行。

因此，确保移动基站电源的防雷安全至关重要。

3.移动基站电源防雷方案设计（1）电源防雷器选型高性能：电源防雷器应具备较高的保护水平，确保基站电源系统在遭受雷击时能够得到有效保护。

小型化：电源防雷器应具备较小的体积，便于安装和维护。

（2）电源防雷器安装位置安装在电源系统前端，靠近基站设备输入端。

安装在电源线路较长、容易遭受雷击的位置。

安装在电源线路分支处，以减少雷击对整个电源系统的影响。

（3）电源防雷器接线方式串联接线：将电源防雷器串联在电源线路中，确保雷电流能够通过防雷器导入大地。

并联接线：将电源防雷器并联在电源线路中，以分担雷电流，降低电源系统承受的雷击压力。

（4）电源防雷器维护与检测定期检查电源防雷器的接线是否牢固，接触是否良好。

定期检查电源防雷器的性能指标，如保护水平、响应时间等。

定期清洁电源防雷器，确保其表面无灰尘、污垢等。

定期对电源防雷器进行检测，发现问题及时处理。

4.移动基站电源防雷方案的实践与应用某地移动基站，在遭受雷击后，电源系统得到了有效保护，基站设备正常运行。

某地移动基站，通过安装电源防雷器，避免了雷击造成的设备损坏和通信中断。

某地移动基站，在电源防雷器的保护下，连续多年未发生雷击事故。

移动通信基站防雷电的防护方案
随着移动通信技术的不断发展，移动通信基站的防雷电工作变得越来越重要。

由于雷电的威力巨大，一旦基站受到雷击可能会导致严重的设备损坏和通信中断，给用户带来极大的不便和经济损失。

因此，为了确保通信网络的稳定运行，必须采取有效的防雷电措施。

针对基站防雷电的需求，我们提出以下防护方案：
1. 安装避雷针
避雷针是基站防雷电的最基本手段，通过将避雷针安装在基站的高处，将雷电引向地面，避免直接击中基站设备。

在安装避雷针时，要注意与设备的距离，保证避雷针的有效性。

2. 接地保护
基站设备需要接地保护，以避免因雷电冲击而产生高电压，导致设备损坏。

在接地保护方面，需要采用符合标准的接地网，将设备接地。

3. 安装防雷器
防雷器是一种能够在雷电影响下自动切断电路的保护设备。

它的作用是在雷电来袭时，将电路与设备隔离，防止高电压对设备产生损害。

在基站中，需要安装符合标准的防雷器，以确保其正常工作。

4. 安装UPS
UPS是不间断电源的缩写，通过将UPS安装在基站中，可以避免因电力系统故障而导致的停电，保证设备的稳定运行。

5. 定期检查维护
无论采取什么样的防雷电措施，都需要定期检查维护。

定期检查可以发现设备的潜在问题，及时进行处理，避免设备受损。

综上所述，移动通信基站的防雷电工作是非常重要的。

采取有效的防护措施，可以保障设备的安全运行，确保通信网络的正常运转。

我们需要针对不同的设备进行综合考虑，制定出符合实际情况的防护方案。

基站防雷接地施工方案1. 引言基站防雷接地是基站工程建设中非常重要的一项工作。

在电信通信设施运行中，如遭遇雷电天气，没有合理的防雷接地措施会导致电信设施受损，给通信运营商带来巨大的经济损失。

因此，为了保障基站的安全和稳定运行，必须要制定合理的基站防雷接地施工方案。

本文将介绍基站防雷接地施工方案的设计原则、施工材料和步骤，并提供一些建议以帮助设计人员和施工人员完善防雷接地方案。

2. 设计原则在制定基站防雷接地施工方案时，需要遵循以下设计原则：2.1. 接地电阻低防雷接地系统的电阻不能过高，否则会导致接地效果不理想。

一般来说，接地电阻应控制在10欧姆以下，以保证雷电保护的有效性。

2.2. 接地材料选择选择好的接地材料可以有效提高接地效果。

常用的接地材料包括铜杆、铜带和镀铜接地板等。

2.3. 接地电位一致基站的各个接地点应保持相同的接地电位，以防止电压过大，引发雷电冲击。

2.4. 施工质量可靠防雷接地施工需要经过仔细的规划和合理的施工，确保接地装置的可靠性和稳定性。

施工过程中应注意接地电阻的测量和接地装置的正确连接。

3. 施工材料和工具以下是基站防雷接地施工所需的材料和工具清单：•铜杆或铜带：用于制作接地引下线和接地体。

•接地电极：用于将铜杆或铜带接地，传导雷电冲击电流。

•焊锡和焊接工具：用于焊接接地装置的连接部分。

•测量仪器：包括接地电阻测量仪、电压表等，用于测试接地系统的性能和可靠性。

4. 施工步骤基站防雷接地施工一般包括以下步骤：4.1. 方案设计根据基站的具体情况和防雷要求，制定合理的防雷接地方案。

方案设计应包括接地体的位置确定、接地材料的选择、接地电阻计算等。

4.2. 施工准备收集所需的施工材料和工具，并检查其完好性。

确保施工现场安全，按照规定使用个人防护装备。

4.3. 铺设接地引下线根据方案设计，铺设好接地引下线，将其连接至接地体和接地电极。

4.4. 安装接地电极根据方案设计，选择合适的接地电极，并将其安装在合适的位置。
