高温高压蒸汽减压阀-Y63H高温高压蒸汽减压阀

各种型号减压阀产品汇总1、YZ11X减压阀，YZ11X支管式减压阀YZ11X支管式减压阀结构特点和用处YZ11X支管式减压阀是直接作用式薄膜弹簧减压阀，是在吸取了国外同类产品优点的基础上设计制造的。

主要由膜片、磴形阀瓣、调节弹簧等零件组成。

利用膜片传感下游压力变化驱动阀瓣，改变和控制阀门开度实现减压稳压功能。

由调定调节弹簧压力设定出口压力值。

本产品适当加大了膜片面积，提高了灵敏度。

减压稳压平稳、灵敏。

适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。

备注：订购YZ11X支管式减压阀时请注明型号、压力、口径、材质、开启压力、介质、温度2、420X减压阀，420X可调式减压阀420X减压阀也称为420X可调式减压阀，活塞式可调式减压稳压阀，可调减压稳压阀活塞式可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力减至某一需要的出口压力的特种阀门。

该阀门依靠本身能量使出口压力保持稳定在设定植，即出口压力不因进口压力及流量的变化而变化，并且阀门控制系统的进口处装有一个自清洁滤网，利用利用体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。

系统动作平稳、强度高、使用寿命长。

活塞式使用于大于450口径的阀门。

备注：订购420X可调式减压阀时请注明型号、压力、口径、材质、开启压力、介质、温度3、YK43(X/F)气体减压阀，YK43(X/F)活塞式减压阀YK43(X/F)气体减压阀也称为先导活塞式减压阀，启闭驱动活塞减压阀YK43X/F气体减压阀结构特点和用处：YK43气体减压阀属于先导活塞式减压阀。

由主阀和导阀两部分组成。

YK43型气体减压阀主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

YK43型气体减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

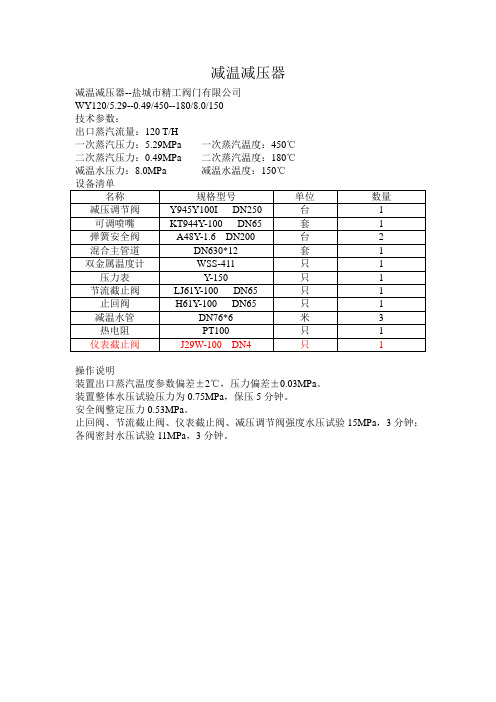

减温减压器
减温减压器--盐城市精工阀门有限公司
WY120/5.29--0.49/450--180/8.0/150
技术参数：
出口蒸汽流量：120 T/H
一次蒸汽压力：5.29MPa 一次蒸汽温度：450℃
二次蒸汽压力：0.49MPa 二次蒸汽温度：180℃
减温水压力：8.0MPa 减温水温度：150℃
设备清单
名称规格型号单位数量减压调节阀Y945Y100I DN250 台 1
可调喷嘴KT944Y-100 DN65 套 1
弹簧安全阀A48Y-1.6 DN200 台 2
混合主管道DN630*12 套 1
双金属温度计WSS-411 只 1 压力表Y-150 只 1 节流截止阀LJ61Y-100 DN65 只 1 止回阀H61Y-100 DN65 只 1
减温水管DN76*6 米 3
热电阻PT100 只 1 仪表截止阀J29W-100 DN4 只 1
操作说明
装置出口蒸汽温度参数偏差±2℃，压力偏差±0.03MPa。

装置整体水压试验压力为0.75MPa，保压5分钟。

安全阀整定压力0.53MPa。

止回阀、节流截止阀、仪表截止阀、减压调节阀强度水压试验15MPa，3分钟；各阀密封水压试验11MPa，3分钟。

蒸汽减压阀的安装与使用发布日期：[2013-1-17] 共阅[392]次蒸汽减压阀的安装必须在管路系统清洁的情况下进行。

以防焊渣，氧化皮等赃物流入阀内，影响阀门正常工作。

所以，在减压阀安装的前端需要安装过滤器，也是为了以防止质中的杂物进入减压阀，影响其性能。

阀应安装在便于操作和维修的地方，并且必须直立安装在水平管道上，应注意使管路中介质的流向与阀体上箭头所示方向一致，切勿反装。

安装的减压阀前后应有一段直管，阀前的直管长度约为600mm，阀后的直管长度约为1mm。

一般减压阀都要求进出口压差必须大于0.2Mpa。

减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为1MPa和0．1～0．5MPa，调压范围误差为±5％～10％。

蒸汽减压阀的安装和使用，应该旁路管截止阀打开，消除冷凝水管和苏打水，以防减压阀打开产生水减压阀，造成损坏现象，当没有异常现象，顺时针方向旋转调节螺丝，慢慢将出口压力调整为必要的压力（在阀在表压为准），经过调整，将锁紧螺母回紧，安装防护罩。

蒸汽减压阀More Sharing ServicesShare on favoritesShare on emailShare on printShare on sinaweiboShare on qzone内容:1.降低蒸汽压力2.减压阀的优势3.蒸汽减压阀的类型a.直接作用b.先导式4.摘要使用蒸汽的工厂通常都需要将高压蒸汽经过减压后达到产品和设备的使用要求。

通过减小蒸汽流道的通径来降低蒸汽的压力的阀门，来提供更有效率的蒸汽。

如果仅仅是为了减压，只需略微开启主阀或在蒸汽管道上安装孔板就可以实现，但这样会导致流量产生无序波动，从而会伴随着压力相应的波动。

为了解决这些问题，据需要使用减压阀（RPV）来控制下游压力。

确保即使在流量波动情况下，压力也能维持稳定。

尽管可以通过使用控制阀、压力传感器和控制器来维持蒸汽压力稳定，但是减压阀可以完全通过自我调节运行、无需电力就能控制蒸汽压力的优势。

锅炉操作工考试题库锅炉操作工一、填空题1.传热有导热、对流传热和辐射传热三种形式。

2.热由物体的一部分传递给另一部分，或从一个物体传递给和它接触的物体而没有物质的迁移，叫作导热。

3.高温物体不通过接触或流动而以电磁波的形式直接将热量散发给四周的过程叫作辐射传热。

4.物体受热温度升高时体积膨胀，冷却降温时体积收缩的现象叫作热胀冷缩。

5.湿蒸汽中含有水量与湿蒸汽总量之比叫蒸汽的湿度。

6.在任何状态下的一公斤水或蒸汽所含有的总热量叫焓。

7.在加热情况下，随着压力的增加潜热减少，当潜热减少到零的状态称为临界状态。

8.热对物体能产生的作用有:使物体升温、使物体伸长或体积膨胀、使物质发生状态变化(形变)。

9.热介质和冷介质通过直接或间接的接触高温介质把热量传给低温介质的过程叫热交换。

10.锅炉按压力可分为低压锅炉、中压锅炉、高压锅炉、超高压锅炉和亚临界压力锅炉五种。

11.蒸汽锅炉在额定蒸汽参数、额定给水温度、使用设计燃料并保证效率时所规定的蒸发量叫额定蒸发量。

12.锅炉在运行中同时进行着三个过程，即燃料的燃烧过程、热量的传递过程、水的加热汽化过程。

13.锅炉有汽水循环系统、燃料燃烧及除灰除渣系统、烟风系统、仪表控制系统。

14.水循环可使受热面从火焰或烟气中吸收的热量不断地被循环流动的水或蒸汽带走，实现热交换传递，同时使金属受热面冷却以保证安全可靠工作。

15.锅炉水循环一般有自然循环、强制循环、直流式三种。

16.水循环回路有单回路和多回路两种。

17.锅炉产生腐蚀的原因有:经常受蒸汽、水或潮湿空气的侵蚀;炉水中含有溶解气体或杂质引起酸、碱、盐的化学和电化学腐蚀;潮湿的炉灰或炉渣中含硫造成酸性腐蚀。

18.影响露点的因素有:燃料含硫量高，露点升高;烟气中的水蒸气含量增多，露点提高;燃烧时过剩空气系数增加，露点也提高。

19.由于灰渣、漏煤和飞灰中的可燃成分未被燃尽利用而造成的热量损失叫机械不完全燃烧热损失。

蒸汽减压阀工作原理蒸汽减压阀是一种常见的控制蒸汽压力的装置，广泛应用于各种工业领域。

其作用是在一定的压力范围内自动调节蒸汽的流量，使蒸汽压力保持在设定的范围内，从而保证系统的正常运行。

本文将介绍蒸汽减压阀的工作原理及其应用。

一、蒸汽减压阀的工作原理蒸汽减压阀的工作原理基于热力学原理，其内部结构主要由主体、调节阀芯、弹簧、调节螺母、阀座等组成。

当蒸汽进入减压阀时，由于减压阀的限制作用，蒸汽的流量被限制在一定范围内，从而使蒸汽压力降低。

当蒸汽压力低于设定值时，弹簧将调节阀芯向上推动，使阀口逐渐打开，增加蒸汽流量，从而提高蒸汽压力；反之，当蒸汽压力高于设定值时，弹簧将调节阀芯向下压低，使阀口逐渐关闭，减少蒸汽流量，从而降低蒸汽压力。

二、蒸汽减压阀的应用蒸汽减压阀广泛应用于各类蒸汽系统中，如锅炉、发电厂、化工厂、食品加工厂等，其作用是保证系统的正常运行，避免因蒸汽压力过高或过低而造成的事故和损失。

1、锅炉系统在锅炉系统中，蒸汽减压阀的作用是控制锅炉出口的蒸汽压力，保证蒸汽压力在一定范围内稳定运行。

过高的蒸汽压力会导致锅炉的爆炸或其他安全事故，而过低的蒸汽压力则会影响锅炉的热效率和生产效率。

因此，在锅炉系统中，蒸汽减压阀是必不可少的控制装置。

2、发电厂在发电厂中，蒸汽减压阀的作用类似于锅炉系统，其主要作用是控制蒸汽的压力和流量，保证蒸汽进入涡轮机的压力和流量稳定。

过高或过低的蒸汽压力都会影响涡轮机的运行和发电效率，因此蒸汽减压阀在发电厂中的应用也是非常重要的。

3、化工厂在化工厂中，蒸汽减压阀的应用范围非常广泛，如用于控制反应釜中的蒸汽压力，调节蒸汽进入蒸馏塔的流量，控制蒸汽进入干燥机的压力等。

化工厂中的生产过程对蒸汽的压力和流量要求非常严格，因此需要精密的蒸汽减压阀来控制蒸汽的压力和流量。

4、食品加工厂在食品加工厂中，蒸汽减压阀主要用于控制蒸汽进入各种加工设备的压力和流量，如蒸煮锅、烤箱、蒸馏器等。

由于食品加工过程对蒸汽质量和温度要求较高，因此需要使用高精度的蒸汽减压阀来保证蒸汽的质量和温度稳定。

蒸汽减压阀工作原理蒸汽减压阀是一种用于控制蒸汽压力的重要设备，它在工业生产中起着至关重要的作用。

蒸汽减压阀的工作原理是通过调节阀门的开启度来控制蒸汽流量，从而实现对蒸汽压力的调节，保证系统内部的安全运行。

蒸汽减压阀的工作原理主要包括以下几个方面：一、压力感应原理。

蒸汽减压阀内部装有一个压力感应装置，当系统内部蒸汽压力超过设定值时，压力感应装置会感知到这一变化，并通过控制阀门的开启度来调节蒸汽流量，从而使系统内部的蒸汽压力保持在设定范围内。

二、阀门调节原理。

蒸汽减压阀的阀门是其关键部件，通过对阀门的开启度进行调节，可以控制蒸汽流量的大小，进而实现对蒸汽压力的调节。

当系统内部蒸汽压力过高时，阀门会自动开启，增大蒸汽流通的通道，从而降低系统内部的蒸汽压力；反之，当系统内部蒸汽压力过低时，阀门会自动关闭，减小蒸汽流通的通道，从而增加系统内部的蒸汽压力。

三、稳压原理。

蒸汽减压阀通过不断调节阀门的开启度，使系统内部的蒸汽压力保持在一个稳定的范围内。

当蒸汽压力超过设定值时，阀门会自动调节，将多余的蒸汽释放出去；当蒸汽压力低于设定值时，阀门会自动调节，增加蒸汽的流通，从而保持系统内部的蒸汽压力稳定。

四、安全保护原理。

蒸汽减压阀在工作过程中不仅能够稳定调节蒸汽压力，还能够起到安全保护的作用。

当系统内部发生异常情况，导致蒸汽压力突然升高时，蒸汽减压阀会立即启动，将多余的蒸汽释放出去，防止系统发生爆炸等危险情况的发生，保障人员和设备的安全。

总之，蒸汽减压阀的工作原理是通过压力感应装置和阀门调节原理来稳定控制蒸汽压力，保证系统内部的安全运行。

它不仅能够实现对蒸汽压力的精确调节，还能够在系统发生异常情况时及时启动，起到安全保护的作用。

因此，在工业生产中，蒸汽减压阀是一种非常重要的设备，对于保障生产安全和设备正常运行具有不可替代的作用。

蒸汽减压阀的结构和工作原理
蒸汽减压阀是一种用于控制蒸汽压力的装置，它的主要作用是将高压蒸汽降压至所需的低压水平，以保证系统的正常运行。

蒸汽减压阀的结构和工作原理如下：
一、结构
蒸汽减压阀主要由阀体、阀盖、阀芯、弹簧、调节螺母等部分组成。

其中，阀体和阀盖通常采用铸铁、铸钢或不锈钢等材料制成，阀芯则是由不锈钢或铜制成。

弹簧则是用于控制阀芯的开启和关闭，而调节螺母则是用于调整阀芯的开启高度，以控制蒸汽的压力。

二、工作原理
蒸汽减压阀的工作原理基于负反馈控制系统的原理，即当蒸汽压力超过设定值时，阀芯会自动打开，将高压蒸汽引入阀体内部，然后通过阀芯的调节，将蒸汽压力降低至所需的水平。

当蒸汽压力下降到设定值以下时，阀芯会自动关闭，以保持系统的稳定性。

在实际应用中，蒸汽减压阀通常被用于控制锅炉、蒸汽发生器、加热系统等设备的蒸汽压力，以保证设备的正常运行。

同时，蒸汽减压阀
还可以用于控制工业过程中的蒸汽压力，以保证产品的质量和生产效率。

总之，蒸汽减压阀是一种非常重要的工业控制装置，它的结构和工作
原理非常简单，但却能够发挥重要的作用，保证工业生产的正常运行。

蒸汽减压阀工作原理
蒸汽减压阀是一种用于控制和调节蒸汽系统压力的设备。

它主要通过调整阀门的开启度来控制蒸汽的流量，从而实现减压的目的。

蒸汽减压阀的工作原理如下：
1. 压力感应器：蒸汽减压阀内有一个压力感应器，它能感知蒸汽系统的压力变化，并将信号传输给阀门控制机构。

2. 阀门控制机构：根据压力感应器的信号，阀门控制机构能调整阀门的开启度，从而控制蒸汽的流量。

当蒸汽系统的压力升高时，压力感应器会感知到这一变化，并通过阀门控制机构减小阀门的开口面积，限制蒸汽的流动，从而实现减压的效果。

反之，当蒸汽系统的压力降低时，阀门控制机构会相应地增大阀门的开口面积，增加蒸汽的流量，以增加系统的压力。

3. 弹簧：蒸汽减压阀内的阀门还配备有一个弹簧。

该弹簧的作用是校准蒸汽减压阀的开启压力。

当蒸汽系统的压力低于设定值时，弹簧会使阀门保持关闭状态，防止蒸汽泄漏。

当蒸汽系统的压力超过设定值时，压力感应器会通过阀门控制机构，克服弹簧的力量，打开阀门，释放多余的蒸汽。

当压力恢复到设定值时，弹簧会重新将阀门关闭，并保持系统的稳定。

总结：蒸汽减压阀工作原理主要是通过压力感应器和阀门控制机构的配合，根据蒸汽系统的压力变化调整阀门的开启度，从而实现减压和控制蒸汽流量的功能。

弹簧的存在则是为了校准和维持阀门的开启压力，使整个系统能够稳定工作。

使用说明书减压阀宏源自动化仪表有限公司概述减压阀（Reducing valve）是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。

第一章 产品技术参数一、工作原理蒸汽减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。

本类阀门在管道中一般应当水平安装。

蒸汽减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。

蒸汽减压阀的工作由阀后压力进行控制。

当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。

蒸汽减压阀—该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。

这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。

正常为等比型或者具有等比特性。

活塞式减压阀工作原理：减压阀出厂时，调节弹簧处于未压缩状态，此时主阀瓣和副阀瓣处于关闭状态，使用时按顺时针方向转动调节螺钉，压缩调节弹簧，使膜片下移顶开副阀瓣，介质由a孔通过副阀座到b孔进入活塞上方，活塞在介质压力作用下，向下移动推动主阀瓣离开主阀座，使介质流向阀后，同时由c孔进入膜片下方，当阀后压力超过调定压力时，推动膜片上移压缩调节弹簧。

副阀瓣随之向关闭方向移动，使流入活塞上方的介质减小，压力也随之下降，此时主阀瓣在主阀瓣弹簧力的推动下上移，使主阀瓣与主阀座的间隙减小，介质流量随之减少，使阀后压力随之下降到的新的平衡，反之当阀后压力低于调定压力时，主阀瓣和主阀座间隙增大，介质流量随之增加，使阀后压力随之增高达到新的平衡。

蒸汽减压阀的作用蒸汽减压阀是一种常用的阀门，主要用于调节管路中的蒸汽压力。

在一些特定的工业领域，如电力、石化、冶金等，蒸汽减压阀的作用尤为重要。

蒸汽减压阀的原理蒸汽减压阀可以分为两种类型：间歇式和连续式。

间歇式减压阀是通过阀芯自身下压以便通过操作杆进行控制的，而连续式减压阀则是通过气动装置或电动执行器控制的。

不论是哪种类型的蒸汽减压阀，其原理都是基于调节阀门能够控制流量的事实。

通过改变管路截面积，阀门可以限制蒸汽流量并相应地降低管路压力。

通常，这些阀门由弹簧、气或电力来控制其位置，以便对流体压力进行精确控制。

蒸汽减压阀的功能控制蒸汽流量蒸汽减压阀可以控制流量并降低管路中的压力。

这是非常重要的，因为许多工业过程需要稳定的蒸汽压力。

例如，石化工业中，高压蒸汽是许多化学过程所必需的，但是高压蒸汽在使用之前必须调节为合适的压力。

保护设备蒸汽减压阀还可以作为管路中的安全阀。

当管路中的压力超过阀门预设值时，减压阀会自动开启，释放管道中的压力，从而避免了管道压力过高可能带来的破坏性影响，以及可能引起的危险和意外。

节能通过控制流量和压力，蒸汽减压阀还可以节约能源。

在一些大型的加热系统、蒸汽动力系统中，蒸汽减压阀可用于控制管路中蒸汽的流量和压力，从而优化系统能耗。

例如，减轻工业锅炉中的压力可以提高设备效率，减少燃料消耗，同时控制制冷系统中的压力可以降低冷却油的温度和压力，也能提高系统效率。

结论总的来说，蒸汽减压阀是一项非常重要的装置，具有控制蒸汽流量、保护设备和节约能源等多种功能。

当需要调节蒸汽系统压力时，蒸汽减压阀是不可缺少的一种设备，既保证了生产安全，又为工业能源的节约做出了贡献。
