精确的自力式蒸汽减压阀蒸汽系统关键的控制就是蒸汽减压或压力控制。

大家可能碰到诸如蒸汽压力随着负载变化以及供汽压力的变化而波动的情况，从而能耗增加、效率下降、产品质量下降、系统停机等问题。

使用高品质的蒸汽减压阀，提供稳定的压力控制可以提高设备的效率、提高生产力、节约能源。

蒸汽减压阀的类型很多，其中先导隔膜式蒸汽减压阀控制效果最为稳定可靠。

先导型减压阀由导阀和主阀组成，导阀和主阀之间有连接管沟通，同时导阀有感应管和减压阀下游相连接。

先导隔膜式蒸汽减压阀在减压阀投入使用之前，主阀在回复弹簧的作用下处于关闭状态，为了打开主阀，首先调节导阀的调压弹簧使导阀开启，蒸汽通过导阀和连接管进入主伐隔膜下方，建立压力从而打开主伐，蒸汽通过主伐进入下游，下游的压力上升，通过感应管反馈至导阀隔膜下方，从而调节导阀的开度，进而控制主伐的开度以得到所需要的压力。

当蒸汽负载发生变化时，下游的压力会随之发生变化，任何细小的压力变化，导阀都能通过感应管及时管应到，调节导阀开度，控制进入主伐隔膜下方的蒸汽，从而控制主伐的开度以达到精确控制压力。

在设计上，下游的蒸汽压力在+/-0.1 bar的范围内变化时，导阀可以完成从全开到全闭，从而控制主阀从全开到全闭，因此PRV2000导阀式隔膜型减压阀的控制精度为+/-0。

1 BAR.当减压阀的上游压力波动时，我们的先导式减压阀也能自动平衡，确保下游的稳定。

虽然我们的先导隔膜式蒸汽减压阀不推荐作为截止阀使用，但在系统不用汽时，我们的减压阀可以确保下游压力不会缓慢上升出现压力超高的现象。

无论是负载的变化，还是上游压力的变化，先导式减压阀都能提供精确的压力控制，从而确保设备的正常运行、提高生产力、保证产品质量。

先导隔膜式蒸汽减压阀的最大的一次性减压比为10：1，这是很多自立式减压阀所不能比翼的。

先导式减压阀为自立式减压阀，不需要任何外动力，安装、调试方便，同时也是本安型的可以用于危险区域。

先导式减压阀可以广泛地使用于蒸汽流量大、系统负载变化大或来汽波动，需要精确控制压力的各种制程工艺过程。

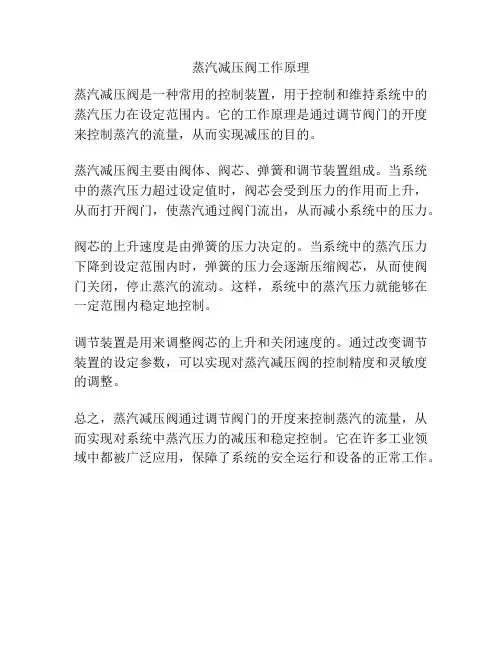

蒸汽减压阀工作原理
蒸汽减压阀是一种常用的控制装置，用于控制和维持系统中的蒸汽压力在设定范围内。

它的工作原理是通过调节阀门的开度来控制蒸汽的流量，从而实现减压的目的。

蒸汽减压阀主要由阀体、阀芯、弹簧和调节装置组成。

当系统中的蒸汽压力超过设定值时，阀芯会受到压力的作用而上升，从而打开阀门，使蒸汽通过阀门流出，从而减小系统中的压力。

阀芯的上升速度是由弹簧的压力决定的。

当系统中的蒸汽压力下降到设定范围内时，弹簧的压力会逐渐压缩阀芯，从而使阀门关闭，停止蒸汽的流动。

这样，系统中的蒸汽压力就能够在一定范围内稳定地控制。

调节装置是用来调整阀芯的上升和关闭速度的。

通过改变调节装置的设定参数，可以实现对蒸汽减压阀的控制精度和灵敏度的调整。

总之，蒸汽减压阀通过调节阀门的开度来控制蒸汽的流量，从而实现对系统中蒸汽压力的减压和稳定控制。

它在许多工业领域中都被广泛应用，保障了系统的安全运行和设备的正常工作。

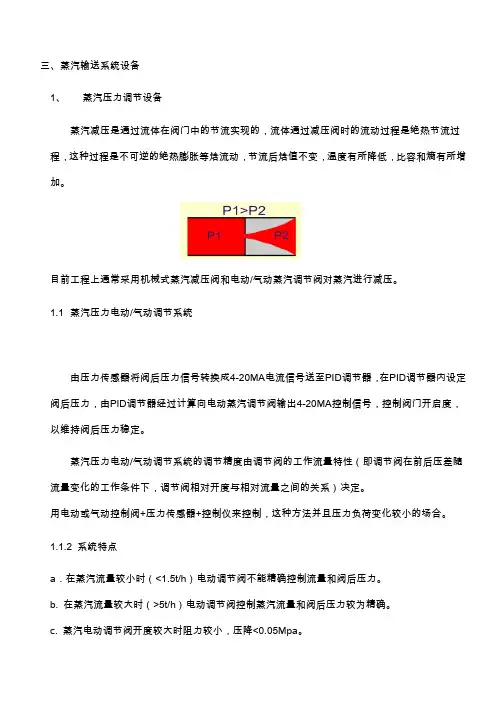

三、蒸汽输送系统设备1、蒸汽压力调节设备蒸汽减压是通过流体在阀门中的节流实现的，流体通过减压阀时的流动过程是绝热节流过程，这种过程是不可逆的绝热膨胀等焓流动，节流后焓值不变，温度有所降低，比容和熵有所增加。

目前工程上通常采用机械式蒸汽减压阀和电动/气动蒸汽调节阀对蒸汽进行减压。

1.1蒸汽压力电动/气动调节系统由压力传感器将阀后压力信号转换成4-20MA电流信号送至PID调节器，在PID调节器内设定阀后压力，由PID调节器经过计算向电动蒸汽调节阀输出4-20MA控制信号，控制阀门开启度，以维持阀后压力稳定。

蒸汽压力电动/气动调节系统的调节精度由调节阀的工作流量特性（即调节阀在前后压差随流量变化的工作条件下，调节阀相对开度与相对流量之间的关系）决定。

用电动或气动控制阀+压力传感器+控制仪来控制，这种方法并且压力负荷变化较小的场合。

1.1.2 系统特点a．在蒸汽流量较小时（<1.5t/h）电动调节阀不能精确控制流量和阀后压力。

b. 在蒸汽流量较大时（>5t/h）电动调节阀控制蒸汽流量和阀后压力较为精确。

c. 蒸汽电动调节阀开度较大时阻力较小，压降<0.05Mpa。

1.1.3 应用场合蒸汽压力电动/气动调节系统适用于流量负荷较大，机械式调节阀精度无法满足要求的场合。

1.1.4 调节阀选型为合理选定调节阀，应正确计算调节阀的流通能力，否则会使调节阀的口径选得过大或过小。

如果口径选得过大，不仅浪费投资，而且会使阀门经常处于小开度位置，从而造成调节品质下降。

反之，如果口径选得过小，即使阀门处于全开状态，也不能适应最大负荷的需要，使调节系统失灵。

流通能力的定义是：当阀门全开，阀两端的压力降为0.1Mpa ，流体的密度为1g/cm 3时，每小时流经调节阀的流量，用符号C v 来表示。

对于蒸汽C v 值按下式计算： C v =)(367.121P P P QK+∆ （∠∆P 2/1P ）C v =119.1P QK（2/1P P ≥∆） 式中：Q----最大流量(kg 4/h ）1P ----最大流量时的进口绝对压力（MPa ） 2P ----最大流量时的进口绝对压力（MPa ） K----K=1+（0.0013*过热温度/℃）P ∆----最大流量时进出口压力差（MPa ）P ∆=（1P -2P ）注：✧ 以上公式只适用于水蒸气。

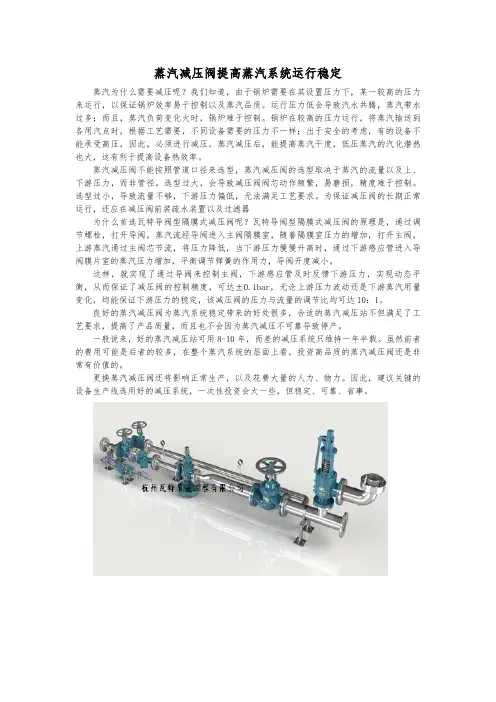

蒸汽减压阀提高蒸汽系统运行稳定蒸汽为什么需要减压呢？我们知道，由于锅炉需要在其设置压力下，某一较高的压力来运行，以保证锅炉效率易于控制以及蒸汽品质。

运行压力低会导致汽水共腾，蒸汽带水过多；而且，蒸汽负荷变化大时，锅炉难于控制。

锅炉在较高的压力运行，将蒸汽输送到各用汽点时，根据工艺需要，不同设备需要的压力不一样；出于安全的考虑，有的设备不能承受高压，因此，必须进行减压。

蒸汽减压后，能提高蒸汽干度，低压蒸汽的汽化潜热也大，这有利于提高设备热效率。

蒸汽减压阀不能按照管道口径来选型，蒸汽减压阀的选型取决于蒸汽的流量以及上、下游压力，而非管径。

选型过大，会导致减压阀阀芯动作频繁，易磨损，精度难于控制。

选型过小，导致流量不够，下游压力偏低，无法满足工艺要求。

为保证减压阀的长期正常运行，还应在减压阀前装疏水装置以及过滤器为什么首选瓦特导阀型隔膜式减压阀呢？瓦特导阀型隔膜式减压阀的原理是，通过调节螺栓，打开导阀，蒸汽流经导阀进入主阀隔膜室，随着隔膜室压力的增加，打开主阀，上游蒸汽通过主阀芯节流，将压力降低，当下游压力慢慢升高时，通过下游感应管进入导阀膜片室的蒸汽压力增加，平衡调节弹簧的作用力，导阀开度减小。

这样，就实现了通过导阀来控制主阀，下游感应管及时反馈下游压力，实现动态平衡，从而保证了减压阀的控制精度，可达±0.1bar，无论上游压力波动还是下游蒸汽用量变化，均能保证下游压力的稳定，该减压阀的压力与流量的调节比均可达10：1。

良好的蒸汽减压阀为蒸汽系统稳定带来的好处很多，合适的蒸汽减压站不但满足了工艺要求，提高了产品质量，而且也不会因为蒸汽减压不可靠导致停产。

一般说来，好的蒸汽减压站可用8-10年，而差的减压系统只维持一年半载。

虽然前者的费用可能是后者的较多，在整个蒸汽系统的层面上看，投资高品质的蒸汽减压阀还是非常有价值的。

更换蒸汽减压阀还将影响正常生产，以及花费大量的人力、物力。

因此，建议关键的设备生产线选用好的减压系统，一次性投资会大一些，但稳定、可靠、省事。
