4、EJA压力、差压变送器技术性能要求-横河EJA

eja变送器DPharp EJA差压压力变送器（Differential Pressure/Pressure high accuracy resomamt sensor pressure transmitter）是由日本横河电机株式会社于94年最新开发的高性能智能式差压、压力变送器，采用了世界上最先进的单晶硅谐振式传感器技术，自投放市场以来，以其优良的性能受到客户好评。

基本信息EJA在DPharp EJ变送器基础上实现了以下设计目标：1、除保证高精度外，还实现了静压、温度等环境影响极小的高性能。

2、可长期连续使用的高可靠性。

3、小型、轻量，使其有受安装场所的限制，可自由安装。

4、采用了微型计算机技术，具有完整的自诊断功能和通讯功能。

5、开发时重视零点的稳定性，提高了维护效率。

DPharp EJA变送器的开发获得了日本产业社会最高奖—大河内纪念奖和由桥本龙太郎颁发的优质产品奖，并通过美国、英国、法国、德国、俄罗斯、中国等先进国家的多种安全认证。

重庆横河川仪有限公司（CYS）由日本横河电机株式会社与重庆川仪总厂有限公司共同出资1420万美元于1995年创立，本着以“质量第一，开拓精神，社会贡献”的企业理念，在短短几年内迅速崛起，现年产销EJA智能变送器12万台，产品销量持续快速增长，已成为中国最大、最先进的变送器企业。

EJA智能变送器采用日本横河电机开发的单晶硅谐振式传感器技术，是目前世界上最先进的变送器，自进入中国市场，深受广大用户的青睐，是变送器领域最具活力的名牌产品。

CYS作为日本横河电机EJA智能变送器全球三大生产基地之一，以ISO9000质量保证体系与日本横河电机5M质量管理方式相结合，采用其先进的制造工艺和高新设备，确保CYS制品与日本制品同一品质，推向市场后，也深得中国客户的好评，并于97年5月获取中国电力部进入200MW、300MW、600MW机组的认证书和中国化工部及石油部门的认证书。

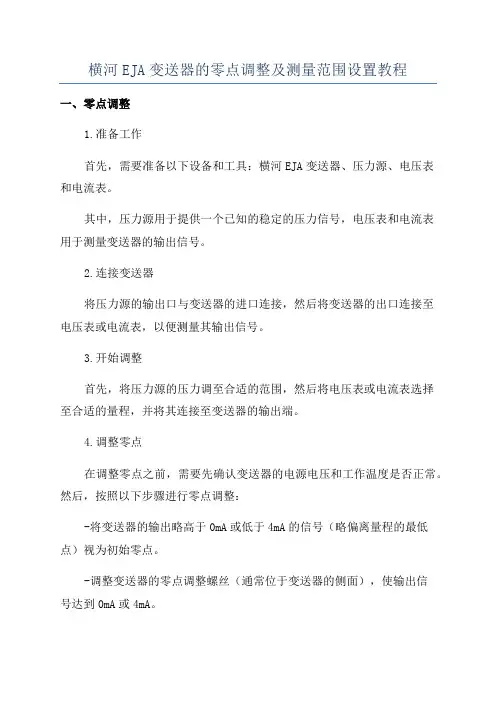

横河EJA变送器的零点调整及测量范围设置教程一、零点调整1.准备工作首先，需要准备以下设备和工具：横河EJA变送器、压力源、电压表和电流表。

其中，压力源用于提供一个已知的稳定的压力信号，电压表和电流表用于测量变送器的输出信号。

2.连接变送器将压力源的输出口与变送器的进口连接，然后将变送器的出口连接至电压表或电流表，以便测量其输出信号。

3.开始调整首先，将压力源的压力调至合适的范围，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。

4.调整零点在调整零点之前，需要先确认变送器的电源电压和工作温度是否正常。

然后，按照以下步骤进行零点调整：-将变送器的输出略高于0mA或低于4mA的信号（略偏离量程的最低点）视为初始零点。

-调整变送器的零点调整螺丝（通常位于变送器的侧面），使输出信号达到0mA或4mA。

-反复调整零点螺丝，直到输出信号稳定在0mA或4mA。

5.调整范围完成零点调整后，可以进行范围调整。

范围调整通常通过增加或减小进口压力来完成。

二、测量范围设置1.准备工作同样需要准备横河EJA变送器、压力源、电压表和电流表。

在测量范围设置中，压力源用于提供多个已知压力值，以便设置不同的测量范围。

2.连接变送器将压力源的输出口和变送器的进口连接，再将变送器的出口连接至电压表或电流表。

3.开始设置首先，将压力源的压力调至需要设置的测量范围的最低值，然后将电压表或电流表选择至合适的量程，并将其连接至变送器的输出端。

4.设置最低值调整变送器的量程调整螺丝（通常位于变送器的侧面），使输出信号达到对应的最低值（例如0.2mA或2mA）。

5.设置最高值接下来，将压力源的压力调至需要设置的测量范围的最高值，再次调整量程调整螺丝，使输出信号达到对应的最高值（例如 3.8mA或20mA）。

6.确认设置完成最低值和最高值的设置后，再次确认变送器的输出信号是否在所需的测量范围内。

同时，还可以通过与其他已校准的压力传感器进行对比，来验证测量范围的准确性。

现场条件及介质情况所提供的工业电视、DCS系统及仪表满足招标文件规定现场条件及介质情况的要求。

1、制造规范、标准及准则（1）EJA智能压力、差压变送器A．Q/CYS001-2001 EJA压力、差压变送器；B．ISO9001:2000 idt GB/T19001-2000质量管理体系标准C．GB/T 17614.1-1998 工业过程控制系统用变送器第1部分：性能评定方法。

D．GB/T 17614.2-1998 工业过程控制系统用变送器第2部分：检查和例性试验导则。

E．GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求。

F．GB3836.1-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”。

G．GB3836.1-2000 爆炸性气体环境用电气设备第2部分：隔爆型“d”。

H．GB3836.1-2000 爆炸性气体环境用电气设备第4部分：本质安全型“I”。

I．GB 9969.1-1998 工业产品使用说明书总则J．GB/T15464-1995 仪器仪表包装通用技术条件K．JB/T 9329-1999 仪器仪表运输,运输储存基本环境条件及试验方法L．JIS C 0920 电器设备,器具及配线材料防水试验通则（2）4、EJA压力、差压变送器技术性能要求4.1 变送器为二线制。

输出信号：4-20mA标准信号；带BRAIN协议和LCD数显；电源：24VDC。

4.2 变送器在外接负载电阻至少为500Ω时（24VDC供电），仍能正常工作。

4.3 变送器带就地数显式数字指示表,此设备是标准配置,无此表头不会影响变送器的正常工作.4.4 变送器精度高于±0.075 %。

阻尼可设置或可调。

4.5 变送器在温度变化为50℃时，漂移量不超过最大量程的0.1％。

4.6 变送器为线性输出（0~100%），在测量范围内连续可调。

量程比最小应满足100：1。

具有零位正向迁移和负向迁移。

4.7变送器能通过手操编程器进行标定、组态、诊断和维护，组态的数据保存在EPROM中。

EJA118W 、EJA118N和 EJA118Y型隔膜密封式差压变送器电源影响：±0.005%/V(21.6~32V DC ，350Ω)安 装：变送器：2-inch 管道安装隔膜密封件：法兰安装安装法兰规格参阅“型号及规格代码一览表”ANSI 规格的法兰与垫片接触的一面，进行锯齿形加工(根据ANSI B16.5)防水结构IEC IP67 、 NEMA 4X 和JISC0920防浸型标准技术规格密封隔膜是用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。

横河川仪有限公司YOKOGA WA SIC HU A N ◆GS 01C22H01-00CYR EJA118W 、EJA118N 和 EJA118Y 隔膜密封式 差压变送器用于测量液体、气体和蒸汽的流量、液位、密度和压力，然后输出与测得的差压相对应的4~20mA DC 信号。

EJA118W 、EJA118N TM TM 和EJA 118Y 可与 BRAIN 手操器、 CE NT U M CS 、 F ieldMate 、YHC4150、HA R T 37 5 互相通讯， 通过它们进行设定、监控等。

GeneralSpecifications一般规格书精 度：参阅表2-1,2-2和2-3环境温度：注：环境温度极限必须在注入液工作温度范围内，见表1（参 见防爆型种类附加规格）-40～85℃(-40～185 °F )(一般型 ) -30～80℃(-22～176 °F )[带数字式表头]环境温度的影响：参阅表2-1，2-2和2-3过程温度范围参阅表1（选用隔爆时参见附加规格代码）接液温度：参阅表1环境湿度：5~100%RH (40℃时)工作压力：2.7kPa abs (20mmHg abs )~法兰的额定工作压力大气压以下的参阅图2静压影响：参阅表2-1，2-2和2-3输出信号“ ”测量范围：膜盒量 程范 围M H2.5~100kPa(250~10000mmH O )2-100~100kPa(-10000~10000mmH O )225~500kPa 2(0.25~5kgf/cm )-500~500kPa 2(-5~5kgf/cm )4～20mA DC,带数字通讯的2线制10.5~42V DC(普通型和隔爆型)10.5~30V DC （ 本安型、n 型或非易燃型）10.5~32V DC(带避雷保护时)电源电压“ ”出错报警注：只适用于输出信号代码为 D 和 E 时CPU 或硬件出错时输出状态上限输出：110%≥21.6mA DC(标准)下限输出：-5%，≤3.2mA DC - 2 .5%，≤3.6mADC(适用于代码F1)“ ”10.5~28V DC(TIIS 本安防爆)通信距离：2km,使用CEV 电缆或者PVC 电缆时负载电容：≤0.22μF 负载电感：≤3.3mH与电源线的间距：≥15cm连接于接受电阻上的接收仪表的输入阻抗在2.4kHZ 时，≥10k［选用本安时参见附加规格代码］通信线路条件“ ”电源电压：16.4～42V DC(16.4～30V DC)负载电阻：参阅图1注：如果是本安型变送器，外部负载电阻应包括安全栅电阻97带“ ”符号的参考FF现场总线GS01C22T02-00CY 和PROFIBUS 现场总线GS01C22T03-00CY2放大器外壳铝合金铸件或JIS SCS14A 不锈钢变送器材质容室法兰：JIS SCS14A螺栓、螺母：见型号规格表隔膜及其它接液部件：参阅“型号与规格代码一览表”毛细管：JIS SUS316保护管：JIS SUS304oPVC 屏蔽(PVC 的最大使用温度:100℃)(212F )注入液：参阅表 1隔膜密封件材质：当毛细管长 5m ，注入液的代码为A ，过程法兰为3英寸时，在正常温度下取得的值。

横河EJA变送器选型指南
1.测量范围：首先，需要确定您所需测量的压力范围。

横河EJA变送器提供了多种测量范围的选择，从几毫巴到几百巴不等。

根据您的具体应用需求选择合适的测量范围非常重要。

2.环境条件：在选择横河EJA变送器时，需要考虑环境条件，包括温度、湿度等。

横河EJA变送器提供了多种不同的外壳材料和密封材料，以适应不同的环境条件。

确保选择适合您工作环境的变送器。

3. 输出类型：横河EJA变送器提供了多种不同的输出类型，包括模拟输出（如4-20mA）和数字输出（如HART或FOUNDATION Fieldbus）。

根据您的控制系统和通信需求，选择适合的输出类型。

4.安装方式：根据您的应用场景，选择合适的安装方式。

横河EJA变送器提供了各种不同的安装方式，如直立式、侧立式和法兰式等。

确保选择适合您现有系统的安装方式。

5.维护和校准：考虑到长期使用和维护的方便性，建议选择具有自动校准功能的横河EJA变送器。

这将减少您的维护工作，并确保变送器的精确度和性能。

6.可选功能：横河EJA变送器还提供了一些可选功能，如温度补偿、线性化、防爆等。

根据您的具体需求，选择适合的可选功能。

7.价格和服务：最后，根据您的预算和服务需求选择合适的横河EJA 变送器。

确保您选择的变送器具有优良的价格性能比，并能够得到横河提供的优质服务和支持。

总之，选择合适的横河EJA变送器是确保您应用顺利进行和准确测量的重要一环。

通过考虑上述因素，根据您的具体需求选择最适合的横河EJA变送器，将有助于提高您的工作效率和系统精确度。

横河EJA110A差压变送器差压变送器是一种广泛应用于测量不同压力作用下的介质的仪器，可以用于流量、液位、密度、湿度等多种测量应用中。

横河EJA110A差压变送器是一款高性能、高可靠性的差压变送器，下面将详细介绍它的特点和应用。

特点1.高精度：采用智能多点线性校准技术，能够实现高精度的测量，最5KPa。

小差压范围为010Pa，最大差压范围为02.高可靠性：采用了MCT(microcomputer-controlled-testing)技术，使得这款差压变送器具有自我诊断和校准的能力，能够检测自身出现的问题，并给出相应的报警信息。

3.良好的可用性：采用了一体化结构，不需要额外的管道和阀门，可以直接测量介质的压力差，极大地方便了安装和使用。

4.环境适应性高：该差压变送器具有较好的抗干扰能力，能够快速适应不同环境的使用需求。

5.易于维护：差压传感器与其他组件分开安装，易于维护和更换。

应用横河EJA110A差压变送器可以广泛应用在以下领域：1.流量计量：可以通过测量流体在管道中的差压来计算出流率。

2.物料水位：通过测量贮槽或者储罐中的液位差来判断物料的水位。

3.压力控制：可以根据差压信号来控制阀门或者泵的开关，实现压力控制。

4.空气质量监控：可以通过测量大气压力和小气室内压力的差值来监测空气质量。

总结由于其高精度、高可靠性和环境适应性高的特点，横河EJA110A差压变送器在许多领域被广泛应用。

同时，它也是一个易于安装和维护的仪器。

在使用过程中需要注意的是，要正确安装，适当校准，避免信号干扰和突波，以确保其正常稳定的工作。

用户手册ＩＭ１Ｃ２１Ｂ１－０１ＣＹ第九版ＩＭ１Ｃ２１Ｂ１－０１ＣＹＥＪＡ１１０Ａ差压变送器ＥＪＡ１２０Ａ微差压变送器ＥＪＡ１３０Ａ高静压差压变送器Ｕｓｅｒ’ｓＭａｎｕａｌ目录１．前言………………………………………１－１１．１安全预防………………………………１－２１．２质保……………………………………１－２２．使用注意事项……………………………２－１２．１型号规格确认…………………………２－１２．２拆包……………………………………２－１２．３保管……………………………………２－１２．４安装场所………………………………２－１２．５加压……………………………………２－１２．６电气接口的防水处理…………………２－２２．７无线电收发机的使用限制……………２－２２．８绝缘电阻与耐电压测试………………２－２２．９防爆型变送器的安装…………………２－２２．９．１ＮＥＰＳＩ防爆许可…………………２－２２．９．２ＦＭ防爆许可……………………２－４２．９．３ＣＳＡ防爆许可……………………２－５２．９．４ＩＥＣＥＸ防爆许可…………………２－６２．９．５ＣＥＮＥＬＥＣＡＴＥＸ牗ＫＥＭＡ牘防爆许可………………………………２－７２．１０ＥＭＣ一致性标准牶…………………２－１０２．１１ＰＥＤ牗压力设备指导牘………………２－１０２．１２低电压指导…………………………２－１０３．部件名称…………………………………３－１４．安装………………………………………４－１４．１注意事项………………………………４－１４．２安装……………………………………４－１４．３过程接口的变更………………………４－２４．４高低压侧的转换………………………４－３４．４．１１８０°旋转测压部法……………４－３４．４．２ＢＴ２００智能终端使用方法……４－３４．５转换部的旋转…………………………４－３５．导压管的配装……………………………５－１５．１配装导压管的注意事项………………５－１５．１．１导压管与变送器的连接………５－１５．１．２导压管的配装方法……………５－２５．２导压管配管示例………………………５－２６．配线………………………………………６－１６．１配线注意事项…………………………６－１６．２电缆线选定……………………………６－１６．３外部接线盒的连接………………………６－１６．３．１电源连接……………………………６－１６．３．２外接指示计的连接…………………６－１６．３．３ＢＴ２００智能终端的连接…………６－２６．３．４校验仪表的连接…………………６－２６．４配线……………………………………６－２６．４．１回路结构…………………………６－２６．４．２配线安装…………………………６－２６．５接地……………………………………６－３６．６电源电压与负载电阻…………………６－３７．操作………………………………………７－１７．１启动准备………………………………７－１７．２零点调整………………………………７－２７．３启动……………………………………７－２７．４停机……………………………………７－２７．５测压部排液汽…………………………７－２７．５．１排液……………………………７－３７．５．２排气……………………………７－３７．６测量范围设置…………………………７－４８．智能终端ＢＴ２００的操作………………８－１８．１ＢＴ２００操作注意事项…………………８－１８．１．１ＢＴ２００的连接……………………８－１８．１．２通讯线路状况……………………８－１８．２ＢＴ２００的操作方法……………………８－１８．２．１键面排列……………………………８－１８．２．２操作键的功能………………………８－２８．２．３用操作键调示菜单…………………８－３８．３ＢＴ２００的参数设置……………………８－４８．３．１参数总表……………………………８－４８．３．２参数意义和选择……………………８－６８．３．３参数设置……………………………８－７牗１牘位号设置……………………………８－７牗２牘测量范围设置………………………８－７牗３牘阻尼时间常数设置…………………８－８牗４牘输出信号和内藏显示计显示模式设置……………………………………８－９牗５牘输出信号低截止模式设置…………８－９牗６牘内藏指示计显示选择与设置……８－９牗７牘温度单位显示设置…………………８－１１牗８牘静压单位显示设置…………………８－１１牗９牘正／反方向输出设置……………８－１１牗１０牘取压方向设置……………………８－１１牗１１牘ＣＰＵ异常时的输出状态显示设置…………………………………８－１２牗１２牘硬件异常时的输出状态设置…８－１２牗１３牘双向流体测量设置…………………８－１２牗１４牘实际输入时量程改变的设置……８－１２牗１５牘零点调整………………………８－１３牗１６牘输出测试设置…………………８－１４牗１７牘用户存储区………………………８－１４８．４ＢＴ２００数据显示………………………８－１５８．４．１显示测量数据……………………８－１５８．４．２显示变送器型号和规格………８－１５８．５自诊断………………………………７－１５８．５．１故障检查…………………………８－１５８．５．２错误与纠正………………………８－１７９．维修………………………………………９－１９．１概述……………………………………９－１９．２校验仪表的选用………………………９－１９．３校验……………………………………９－１９．４拆卸与再安装…………………………９－３９．４．１替换内藏指示计…………………９－３９．４．２替换ＣＰＵ组件……………………９－４９．４．３清洁和替换膜盒组件……………９－４９．４．４替换过程接口垫圈………………９－５９．５故障排除………………………………９－６９．５．１基本故障的排除…………………９－６９．５．２故障排除流程图…………………９－６１０．一般规格………………………………１０－１１０．１标准规格………………………………１０－１１０．２型号和规格代码……………………１０－３１０．３附加规格一览表……………………１０－６１０．４外型尺寸………………………………１０－８用户维修部件清单ＤｐｈａｒｐＥＪＡ系列变送器转换部………………………………ＩＭ１Ｃ２１Ｂ１－０１ＣＹＥＪＡ１１０Ａ差压变送器………………………………ＩＭ１Ｃ２１Ｂ１－０１ＣＹＥＪＡ１２０Ａ差压变送器………………………………ＩＭ１Ｃ２１Ｂ１－０１ＣＹＥＪＡ１３０Ａ差压变送器………………………………ＩＭ１Ｃ２１Ｂ１－０１ＣＹ１．前言有关ＦＯＵＮＤＡＴＩＯＮ现场总线和ＨＡＲＴ通讯协议请参见ＩＭ０１Ｃ２２Ｔ０２－０１Ｅ和ＩＭ０１Ｃ２２Ｔ０１－０１Ｅ感谢您使用ＤｐｈａｒｐＥＪＡ智能式压力变送器，Ｄｐｈａｒｐ智能式压力变送器在出厂前已进行准确的调校。

EJA系列差压变送器的使用及故障分析青海碱业有限公司机电车间青海德令哈 817000摘要:在工业自动化生产过程中，各种参数和变量，需要各种检测仪器仪表测量，而差压变送器已得到了非常广泛应用,有效地进行工艺操作和稳定生产其在自动控制系统中也发挥着日益重要的作用。

本文以日本横河公司生产的EJA系列差压变送器为例主要介绍差压变送器的工作原理、安装方法及注意事项，以及在检测过程中出现的故障及原因分析、排除方法。

关键词:差压变送器使用故障分析1 引言随着化工企业规模的扩大及自动化水平的不断提高，差压变送器在生产中的应用越来越广泛，在各类检测仪表中占有相当大的比例，同时在生产使用过程中遇到的问题也越来越多。

为使工艺操作平稳和正确，必须了解其工作原理，如何正确使用，以及常见故障的分析处理方法，并重点对引压管堵塞、泄漏，气体流量测量引压管积液等问题引起的故障现象进行了重点分析，以提高仪表测量的准确性，对优化生产过程控制具有十分重要的意义。

2 EJA差压变送器组成及工作原理图2.1 EJA差压变送器组成日本横河电机公司生产的EJA系列差压变送器包括：EJA110A、EJA120A、EJA210A、EJA220A、EJA118W等型号的产品，主要由单晶硅谐振式传感器和智能电气转换两部分组成，如下图1所示。

EJA差压变送器组成12.2 EJA差压变送器工作原理单晶硅谐振式传感器上的两个H形振动梁分别将差压转化为频率信号，采用频率差分技术，将两频率差数字信号直接输出到脉冲计数器计数，计数到的两频率差值传递到微处理器内进行数据处理。

电气转换部分将传感器来的信号，经微处理器（CPU）处理和D/A电路，转换成一个对应于设定测量范围的4～20mA模拟信号。

通过输入输出接口（I/O接口）与外部设备（如BT200、HART375手操器和DCS中带通信功能的I/O模块），以数字通讯的方式传输数据，由于叠加在模拟信号上的数字信号的平均值为零，因此数字频率信号对4～20mA模拟信号不产生任何扰动影响，如下图2所示。

横河EJA变送器的零点调整及测量范围设置教程 EJA变送器是横河电机产品，在我国各行业都有不同型号的EJA变送器在使用。

昌晖仪表根据EJA变送器说明书和相关技术资料，整理了EJA变送器的零点调整及测量范围设置教程，方便新手使用。

①利用EJA变送器外调零螺钉调零利用EJA变送器上的外调零螺钉调零，将输出准确调整至4mADC或可用电流表准确读出的输出值。

首先关闭引压阀(总阀)，然后松开排气塞。

此时开始利用变送器外调零螺钉调零。

1)外调零螺钉允许/禁止调零(J20:EXT ZERO ADJ)。

选择压力变送器能否通过外调零螺钉调零(仪表出厂前已设置为“允许”)。

2)利用变送器的外调零螺钉调零时，使用一字螺钉旋具旋转变送器外壳盒上的调零螺钉，顺时针调节输出增加，逆时针调节输出减少。

注：零点调整时的数值变化大小与一字螺钉旋具的旋转速度有关。

因此，精调时应慢，粗调可加快。

当零点调校好，至少30s后才能关掉变送器电源。

②EJA变送器使用BT200调零通过BT200上的单键操作调零。

1)选择参数：“J10:ZERO ADJ”；2)改变显示参数的设置点(0%)到实际测量值(%)；3)按ENTER两次。

例如:在测量罐体液位时，如果实际液位不能变到零来进行调零，可将输出调整到一个与实际液位值相应的参考值，这个实际液位值可通过玻璃柱位读出。

用：“J10:ZERO ADJ”，如果当前输出为41.0%，则输入当前实际于45%按ENTER键两次，输出变为45%。

2、EJA变送器的测量范围设置测量范围的设置可以使用测量设置钮和BT200的参数设置功能进行测量范围的设置。

①EJA变送器使用测量设置钮使用测量设置钮应当按下列步骤改变上、下限值设定。

例将测量范围改变成0-3MPa：1)将EJA变送器及测试仪表连接好，并至少预热5min；2)按动测量范围设置钮；3)在高压侧加0MPa压力(大气压)；4)调节外部调零螺钉(减少或增加输出)；5)调节外部调零螺钉，直至输出信号为0%(1VDC)，下限设置完毕；6)按动测量设置钮；7)在高压侧加3MPa压力；8)调节外调零螺钉(减少或增大输出)；9)调节外调零螺钉，直至输出信号为100%(5VDC)，上限值设置完毕；10)按动测量范围设置钮；11)变送器回到正常状态，其测量范围设置为0-3MPa。

横河EJA变送器的零点调整及测量范围设置教程横河EJA系列变送器是一种高精度、高可靠性的压力变送器，广泛应用于工业控制和过程测量领域。

在使用EJA变送器之前，需要对其进行零点调整和测量范围的设置。

本文将详细介绍横河EJA变送器的零点调整和测量范围设置的步骤。

一、零点调整1.准备工作：确保变送器已经安装在测量设备上，并且与系统连接正常。

检查变送器的电源和信号线路是否正常接通。

2.连接校正装置：将校正装置连接到变送器的HART通信接口上，并确保通信连接正常。

3.开始零点调整：根据校正装置的操作说明，使用校正装置对变送器进行零点调整。

通常的操作步骤为：打开校正装置，选择“零点调整”功能，输入变送器的型号和序列号，确认变送器的身份。

然后校正装置会自动进行零点调整。

校正装置会检测变送器的输出信号，并通过调整变送器的内部设定值，使输出信号恢复到零点。

完成零点调整后，校正装置会显示调整结果，并保存调整数据。

4.检验零点调整结果：关闭校正装置，将变送器重新连接到测量设备上，检查输出信号是否回到零点。

如果输出信号不为零，可以再次进行零点调整，直到输出信号稳定在零点位置。

二、测量范围设置1.准备工作：确保变送器的零点已经调整到正确位置，并且与系统连接正常。

检查变送器的电源和信号线路是否正常接通。

2.连接校正装置：将校正装置连接到变送器的HART通信接口上，并确保通信连接正常。

3.开始测量范围设置：根据校正装置的操作说明，选择“测量范围设置”功能，输入变送器的型号和序列号，确认变送器的身份。

然后校正装置会显示当前的测量范围设置值。

根据需要调整测量范围，可以选择手动输入范围值，或者通过校正装置的自动调整功能进行范围调整。

校正装置会检测变送器的输出信号，并通过调整变送器的内部设定值，使输出信号符合所设置的测量范围。

完成范围设置后，校正装置会显示调整结果，并保存调整数据。

4.检验测量范围设置结果：关闭校正装置，将变送器重新连接到测量设备上，进行实际的测量测试。

横河变送器EJA什么是横河变送器EJA横河变送器EJA是一种用于工业自动化控制领域的传感器设备，主要用于将压力、流量、温度和液位等信号转化为标准的工业信号（如4-20 mA、HART等），以便于与其它设备进行通信和控制。

横河变送器EJA的功能与优势功能横河变送器EJA的主要功能包括：•远程监测：可将远程感测器的信号转化为标准的工业信号，并通过通信接口传输到控制系统中，实现远程监测和控制。

•报警功能：可将信号转化为二进制量输出，用于报警或控制其他设备。

•自校准：横河变送器EJA具备自校准功能，能够根据环境和工作条件的变化，对传感器进行自动调整和校准。

这种自校准功能不仅减小了产品的维护难度，也提高了产品的可靠性和精度。

优势横河变送器EJA具有以下优势：•精度高：横河变送器EJA通过多种传感器来实现对各种物理量的精确测量，并可进行自动校准，从而提高了传感器的精度和可靠性。

•节省空间：横河变送器EJA体积小巧，安装方便，可实现在狭小的空间内安装使用。

•安全可靠：横河变送器EJA主要由高质量的材料制成，具有高耐用性和抗腐蚀能力，可以在各种恶劣的工作环境下安全可靠地使用。

•易于控制：横河变送器EJA可与其他设备进行通信，并可实现远程控制和监测。

横河变送器EJA的应用领域横河变送器EJA可以广泛应用于各种工业自动化控制行业，如化工、电力、机械、石化、制药等领域。

具体的应用领域包括：•压力测量和控制•流量测量和控制•温度测量和控制•液位测量和控制横河变送器EJA的型号介绍横河变送器EJA有多种不同规格和型号，包括EJA110、EJA210、EJA530等型号。

针对不同的应用场景，用户可以选择适合自己需求的型号。

下面以EJA110为例进行简单介绍。

EJA110EJA110是一种压力变送器，适用于各种气体和液体的压力测量和控制。

它有以下特点：•测量范围广：EJA110可实现-100kPa到50MPa（绝对压力和相对压力）的测量范围，可以适应各种应用场景。

eja变送器百科名片DPharp EJA差压压力变送器（Differential Pressure/Pressure high accuracy resomamt sensor pressure transmitter）是由日本横河电机株式会社于94年最新开发的高性能智能式差压、压力变送器，采用了世界上最先进的单晶硅谐振式传感器技术，自投放市场以来，以其优良的性能受到客户好评。

目录基本信息主要特点工作原理选型介绍基本信息EJA在DPharp EJ变送器基础上实现了以下设计目标：1、除保证高精度外，还实现了静压、温度等环境影响极小的高性能。

2、可长期连续使用的高可靠性。

3、小型、轻量，使其有受安装场所的限制，可自由安装。

4、采用了微型计算机技术，具有完整的自诊断功能和通讯功能。

5、开发时重视零点的稳定性，提高了维护效率。

DPharp EJA变送器的开发获得了日本产业社会最高奖—大河内纪念奖和由桥本龙太郎颁发的优质产品奖，并通过美国、英国、法国、德国、俄罗斯、中国等先进国家的多种安全认证。

重庆横河川仪有限公司（CYS）由日本横河电机株式会社与重庆川仪总厂有限公司共同出资1420万美元于1995年创立，本着以“质量第一，开拓精神，社会贡献”的企业理念，在短短几年内迅速崛起，现年产销EJA智能变送器12万台，产品销量持续快速增长，已成为中国最大、最先进的变送器企业。

EJA智能变送器采用日本横河电机开发的单晶硅谐振式传感器技术，是目前世界上最先进的变送器，自进入中国市场，深受广大用户的青睐，是变送器领域最具活力的名牌产品。

CYS作为日本横河电机EJA智能变送器全球三大生产基地之一，以ISO9000质量保证体系与日本横河电机5M质量管理方式相结合，采用其先进的制造工艺和高新设备，确保CYS制品与日本制品同一品质，推向市场后，也深得中国客户的好评，并于97年5月获取中国电力部进入200MW、300MW、600MW机组的认证书和中国化工部及石油部门的认证书。

DPharp EJA差压变送器（Differential Pressure/Pressure high accuracy resomamt sensor pressure transmitter）是由日本横河电机株式会社于94年最新开发的高性能智能式差压、压力变送器，采用了世界上最先进的单晶硅谐振式传感器技术，自投放市场以来，以其优良的性能受到客户好评。

EJA在DPharp EJA变送器基础上实现了以下设计目标：1、除保证高精度外，还实现了静压、温度等环境影响极小的高性能。

2、可长期连续使用的高可靠性。

3、小型、轻量，使其有受安装场所的限制，可自由安装。

4、采用了微型计算机技术，具有完整的自诊断功能和通讯功能。

5、开发时重视零点的稳定性，提高了维护效率。

DPharp EJA变送器的开发获得了日本产业社会最高奖—大河内纪念奖和由桥本龙太郎颁发的优质产品奖，并通过美国、英国、法国、德国、俄罗斯、中国等先进国家的多种安全认证。

重庆横河川仪有限公司（CYS）由日本横河电机株式会社与重庆川仪总厂有限公司共同出资1420万美元于1995年创立，本着以“质量第一，开拓精神，社会贡献”的企业理念，在短短几年内迅速崛起，现年产销EJA智能变送器12万台，产品销量持续快速增长，已成为中国最大、最先进的变送器企业。

EJA智能变送器采用日本横河电机开发的单晶硅谐振式传感器技术，是目前世界上最先进的变送器，自进入中国市场，深受广大用户的青睐，是变送器领域最具活力的名牌产品。

CYS作为日本横河电机EJA智能变送器全球三大生产基地之一，以ISO9000质量保证体系与日本横河电机5M质量管理方式相结合，采用其先进的制造工艺和高新设备，确保CYS制品与日本制品同一品质，推向市场后，也深得中国客户的好评，并于97年5月获取中国电力部进入200MW、300MW、600MW机组的认证书和中国化工部及石油部门的认证书。

EJA特点●世界首创—单晶硅谐振传感器●采用微电子机械加工高新技术（MEMS）●传感器直接输出频率信号，简化与数字系统的接口●高精度，一般为±0.075%●高稳定性和可靠性●连续十万次过压试验后影响量≤0.03%/16MPa●连续工作五年不需要调校零点●BRAIN/HART/FF现场总线三种通讯协义供选择●完善的自诊断及远程设定通讯功能●可无需三阀组而直接安装使用●基本品的接液膜片材质为：哈氏合金C-276（小型标准为3.9kg）●外部零点/量程调校原理：由单晶硅谐振式传感器上的两上H形的振动梁分别将差压、压力信号转换成频率信号，送到脉冲计数器，再将两频率之差直接传递到CPU进行数据处理，经D/A转换器转换为与输入信号相对应的4~20mADC的输出信号，并在模拟信号上叠加一个BRAIN/HART数字信号进行通信。

今天我们来讲讲横河EJA110E差压变送器调校量程的参考精度！我们在买变送器的时候根据现场量程参考变送器的量程膜盒，选择正确的量程膜盒。

整体性能误差是在管道压力固定的情况下，用以衡量变送器整体性能的指标。

.
整体性能误差=±√E12²+ E22²+ E32²
E1:校正量程的参考精度
E2:每变化28°的环境温度影响
E3:每变化6.9MPa的静压量程影响
总精度
总精度是用以全面衡量变送器总性能的指标，它覆盖实际安装工况下导致测量误差的所有主要因素。

横河公司以此作为测量标准来评定变送器的性能。

总精度=±√E1²+ E2²+(E3 +E4)²+ E5²
EI: 校正量程的参考精度
E2:每变化28*的环境温度影响
E3:每变化6.9MPa的静压量程影响
E4:每变化6. 9MPa的静压零点影响
E5:过压为25MPa时的过压影响
不仅每天的温度变化会影响测量，产生不易察觉的误差，而且管道压力的波动、三阀组/五阀组的误操作引起的过压以及其他类似现象也会导致同样的结果。

总精度指标覆盖了，上述环境变化所造成的误差情况，为衡量变送器在工厂实际工况下的运行性能提供了综合实用的评定标准。

横河EJA压力变送器微调方法和详细步骤说明当我们发现EJA变送器返回值出现压力波动较之前过大时，我们可以怀疑变送器的精度出现偏差。

同样，在对变送器进行例行检查时我们也很容易发现变送器是否出现了误错。

总体来说，就是当发现误差大于传感器检验的最大误差范围时（一般是0.25），需要进行微调工作。

在进行微调之前，我们要了解，微调有哪些方式，在横河变送器微调中一共有两个微调方式，第一种是传感器微调，第二种是输出微调。

在学术当中，我们可以称之为模数微调和数模微调。

不同的微调方式针对不同情况进行，且达到要求也是不一样的。

在进行微调前我们也要知道当前需要哪种微调方式更为合适。

从表面上来看，我们个人的猜测是不准确的，只有经过验证后才能了解真正适合当前的微调方式。

我们可以按以下步骤来进行验证（以HART手操器微调为例）：首先我们将HART手操器、压力源、数字式读数装置和变送器进行物理连接；使用HART手操器的正负接线端与EJA变送器后盖处LOOP接线端正负相接，在连接之前HART手操器需关机，连接之后打开HART手操器电源，会提示进入联机（Online）状态，点击进入；变送器施加100KPA的压力，然后与手操器菜单中'过程变量'（PV）进行对比，如果测试设备上的显示准确无误，而手操器上的值不符，则需要进行传感器微调（模数微调）。

同样，在手操器菜单中'模拟量输出'（AO）输出值与测试设备上的读数进行比较，如果两值不符则需要进行输出微调（数模微调）。

微调的具体操作步骤：1.模数微调（传感器微调）：主要要进行的工作是完全微调和零点微调。

完全微调需要精度达到三倍于变送器的精度，在手操器菜单：设备设置——>诊断和维修——>检验——>下限传器微调，进行操作。

如变送器的精度为0.25，那么下限微调数值在0.06。

在整体操作过程中我们只需要遵照手操器提供的指令操作即可。

然后在同样位置把上限传感器微调进行调整。
