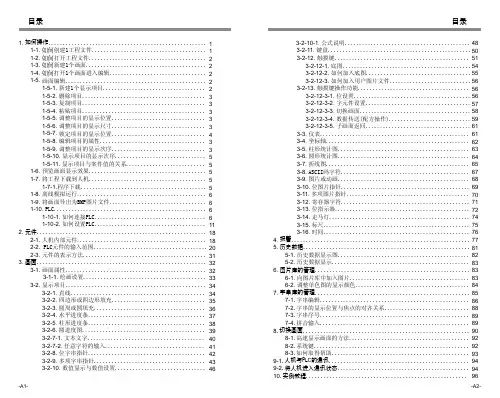

目录
3-2-10-1. 公式说明........................................... 48
3-2-11. 键盘.................................................50
3-2-12. 触摸键.............................................. 51
6. 图片库的管理..................................................... 83
6-1. 向图片库中加入图片......................................... 83
7..
6-2. 调整单色图的显示颜色....................................... 字串库的管理.....................................................
7-4.拼音输入................................................... 89
8.切换画面......................................................... 90
8-1.高速显示画面的方法......................................... 92
2. 元件.......................................................... 18 2-1. 人机内部元件............................................ 18 2-2. PLC元件的输入范围....................................... 20 2-3. 元件的表示方法.......................................... 31

【精品】触摸屏操作手册

【精品】触摸屏操作手册

触摸屏操作手册中国·湖南·长沙市拓创科技发展有限公司2008。

01。

121.1、系统开机1.2、送控制柜电源，观察面板中间的触摸屏上电源灯及DC24V指示灯是否有显示，如无显示请检查电源输入是否正常。

1.3、检查药剂贮存池的存药情况。

1.4、打开进给药箱的进药开关。

1.5、开始加药：将操作柜上“加药机"开关置于“开"的位置,上方运行指示灯亮，系统开始加药。

系统开始加药后请到给药室检查各药点的执行阀工作是否正常。

触摸屏操作说明当主机通电开机以后，在触摸屏上显示如图一所示启动主画面.（图一)PWE灯为触摸屏的电源指示灯，CPU灯亮表示触摸屏正在运行，COM灯闪烁表示触摸屏与PLC通迅正常.在屏幕共设置了[流量设定]、[累计量显示］、[参数设定］、[动作状态］等四个功能启动按钮，点击各功能键就可进入相应的功能模块.点击［流量设定]按钮可进入各药点的流量设定屏幕，点击[累计量显示］按钮可进入各药点的已设定的阀容、一次时间参数和药耗累计量监视，点击［参数设定]按钮进入阀门的工作参数、触摸屏系统时间设定.点击［动作状态］按钮可监视到各加药点工作和PLC输入的运行状态等.2.1、药点流量设定值的输入操作：点击主画面中［流量设定]按钮进入了如下图所示的流量设定画面。

（图二）在此画面中显示的为8个药点的［设定量］、［最大量]、[最小量］和［实际量］分别为对应加药地址给药阀的当前设定流量、最小量添加量、最大量添加量、阀门实际流量数。

［最大量］、［最小量]栏中显示数据是由［参数设定］屏幕并且具有操作权限的技术人员来设定的;[实际量］为阀门实际流量数，［设定量]栏中的数据可以按以下操作进行修改。

2.1。

1、点击屏幕中要修改的添加地址对应的流量数栏,右边的地址区即弹出一个数字健盘.2.1.2、点击右边键盘中的数字键输入合适的流量数(最大量和最小量之间数据)后按［ENT］输入的数据被写入PLC，数字健盘即消失；按[ESC]取消当前操作，数字健盘即消失.2.1.3、当输入的流量数为[0]时（或将暂停开关打到关的位置），则该药点停止加药。

触摸屏操作方法步骤

触摸屏操作方法步骤

触摸屏操作方法步骤
触摸屏操作方法步骤可以包括以下几个方面：
1. 碰触屏幕：用手指轻轻碰触屏幕的表面。

2. 滑动手势：将手指放在屏幕上并向上、下、左或右方向滑动，可以浏览网页、翻页、查看图片等。

3. 敲击手势：用手指快速轻拍屏幕上的图标、按钮或键盘上的按键，以进行选择、确认或输入。

4. 捏合手势：将双指放在屏幕上，并向内捏合可缩小屏幕上的内容；向外捏合可放大屏幕上的内容。

5. 滚动手势：在某些应用程序或网页中，您可以用两个手指在屏幕上滚动以查看更多的信息。

6. 长按手势：用手指长时间按住屏幕上的图标、按钮或文本，可以显示相关的菜单或其他选项。

需要注意的是，不同设备和操作系统可能会有一些差异，因此具体操作方法可能会有所不同。

请根据您所使用设备的说明书或相关的教程进行具体操作。

威纶触摸屏入门教程

威纶触摸屏入门教程

威纶触摸屏入门教程一、教学内容本教程以威纶触摸屏为基础，介绍触摸屏的基本原理、使用方法和编程技巧。

教学内容包括：触摸屏的基本概念、触摸屏的原理、威纶触摸屏的特点、威纶触摸屏的硬件连接、威纶触摸屏的软件编程、触摸屏的应用案例等。

二、教学目标1. 了解触摸屏的基本概念和原理；2. 掌握威纶触摸屏的特点和硬件连接方法；3. 学会威纶触摸屏的软件编程，并能应用于实际案例。

三、教学难点与重点1. 触摸屏的原理；2. 威纶触摸屏的硬件连接；3. 威纶触摸屏的软件编程。

四、教具与学具准备1. 威纶触摸屏；2. 电脑；3. 编程软件；4. 示例电路图；5. 连接线材。

五、教学过程1. 引入：通过展示触摸屏在日常生活中的应用，引起学生的兴趣，引出本节课的主题。

2. 讲解触摸屏的基本原理：介绍触摸屏的工作原理，让学生理解触摸屏是如何检测触摸动作的。

3. 介绍威纶触摸屏的特点：讲解威纶触摸屏的功能、性能和优势，让学生了解威纶触摸屏的特点。

4. 硬件连接：讲解威纶触摸屏的硬件连接方法，包括触摸屏与电脑、触摸屏与控制器的连接方式。

5. 软件编程：介绍威纶触摸屏的软件编程方法，包括编程环境的选择、编程语言的掌握等。

6. 示例演示：通过实际操作，展示威纶触摸屏的应用案例，让学生直观地感受触摸屏的实际应用。

7. 随堂练习：让学生根据所学内容，完成一个简单的触摸屏程序，巩固所学知识。

六、板书设计1. 触摸屏的基本原理；2. 威纶触摸屏的特点；3. 威纶触摸屏的硬件连接方法；4. 威纶触摸屏的软件编程步骤。

七、作业设计1. 请简述触摸屏的工作原理；2. 请列出威纶触摸屏的特点；3. 根据示例电路图，完成威纶触摸屏的硬件连接；4. 请编写一个简单的威纶触摸屏程序，实现触摸屏与LED灯的控制。

八、课后反思及拓展延伸2. 拓展延伸：鼓励学生自主探索触摸屏的其他应用领域，如工业控制、智能家居等，激发学生的创新意识。

重点和难点解析一、触摸屏的基本原理触摸屏是一种透明的覆盖层，它覆盖在显示屏上，可以检测用户的触摸操作。

为胜智控 触摸屏一体机产品使用说明书V1

为胜智控 触摸屏一体机产品使用说明书V1

触摸屏一体机产品使用说明书--V1.2适用于以下型号：4.3寸7寸WS4312R WS7020RWS4312T WS7020TWS4320R WS7040RWS4320T WS7040TWS4322R WS7048RWS4322T WS7048T产品目录第一章产品概述 (1)1.1产品概述 (1)1.2基本参数 (1)1.3外形尺寸及安装方法.............................2-3第二章产品展示 (4)2.1产品主要硬件说明 (4)2.2产品效果图 (5)第三章触摸屏参数及编程说明 (6)3.1触摸屏基本参数 (6)3.2触摸屏编程说明 (7)3.3触摸屏与PLC通讯说明 (7)第四章PLC电气设计参考 (8)4.1电源及功耗 (8)4.2232通讯口说明 (8)4.3485通讯口说明...................................8-94.4与变频或仪表通信 (10)4.5模拟量输入输出说明............................10-114.6时钟模块说明 (12)4.7PID运算指令说明 (12)4.8高速计数 (12)4.9高速脉冲输出与脉宽调制 (13)4.10中断说明 (13)4.11产品接线图 (14)第五章PLC编程参考 (15)5.1应用环境 (15)5.2元件号的分配和功能概要 (15)5.3特殊元件说明..................................15-165.4指令列表......................................16-185.5此版本不支持指令列表 (18)第六章常见问题及解决方案 (19)第七章保修条款 (19)第一章产品概述1.1产品概述触摸屏部分：·采用32-bit240MHz ARM9CPU，运算速度快。

·高清LCD屏，26万真彩显示；·4线工业电阻触摸屏（表面硬度4H）；·支持RS232/RS422/RS485三种通讯方式；·使用为胜HMIStudio软件编程。

武汉诺金信科技有限公司磁控软起操作说明V1.3

武汉诺金信科技有限公司磁控软起操作说明V1.3

可控变软启动装置控制系统操作说明1.概述本说明对武汉诺金信科技有限公司生产的可控变软启动装置控制系统进行了介绍，用于指导使用人员对控制系统进行操作和设置。

2.产品外观可控变软启动装置控制系统由触摸屏、控制器、工作电源、触发板组成。

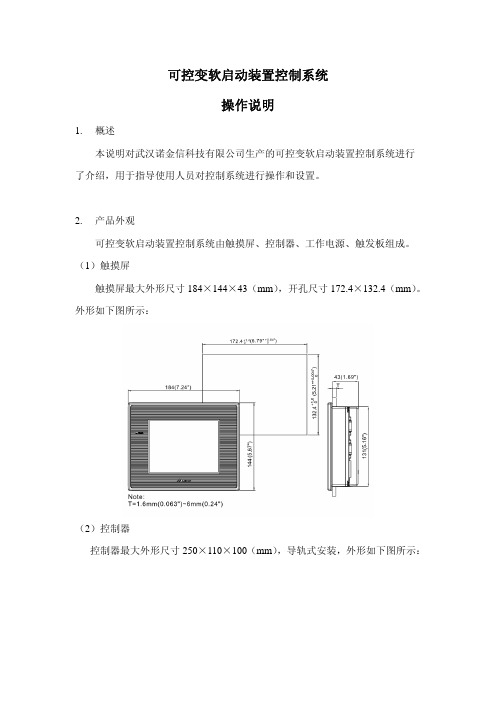

（1）触摸屏触摸屏最大外形尺寸184×144×43（mm），开孔尺寸172.4×132.4（mm）。

外形如下图所示：（2）控制器控制器最大外形尺寸250×110×100（mm），导轨式安装，外形如下图所示：（3）工作电源工作电源最大外形尺寸129×98×38（mm），螺钉安装，外形如下图所示：（4）触发板触发板最大外形尺寸150×100×25（mm），螺钉安装，外形如下图所示：3.产品接线（1）触摸屏COM1：与控制器通信接口，使用附带通信线连接；DC24V：与工作电源接口，连接工作电源+V、-V（24V）；HOST（USB）：与U盘接口。

（2）控制器1：工作电源+24V ； 2：工作电源0V ； 3：同步电压信号A+； 4：同步电压信号A-； 5：同步电压信号B+； 6：同步电压信号B-； 7：同步电压信号C+； 8：同步电压信号C-； 9：电流信号A+； 10：电流信号A-； 11：电流信号B+； 12：电流信号B-； 13：电流信号C+； 14：电流信号C-； 15：旁路开关信号； 16：信号公共点0V ； 17：空；18：电流给定信号1；19：电流给定信号2； 20：电流给定信号3； 21：电流给定信号4； 22：软停止信号； 23：测试电流给定信号； 24：信号公共点0V 。

25：信号公共点+5V ； 26：信号公共点0V ； 27：空；28：启动完成触点+； 29：启动完成触点-； 30：故障常闭触点； 31：故障公共触点； 32：故障常开触点； 33：晶闸管触发A+； 34：晶闸管触发A-； 35：晶闸管触发B+； 36：晶闸管触发B-；37：晶闸管触发C+； 38：晶闸管触发C-； 39：触摸屏通信接口。
