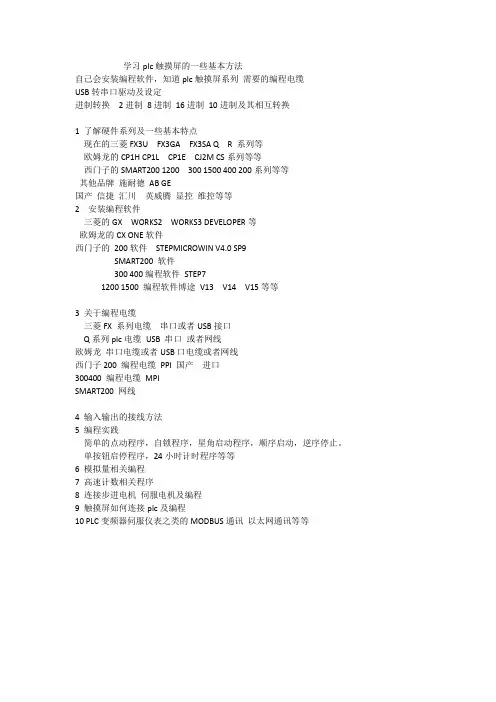

学习plc触摸屏的一些基本方法

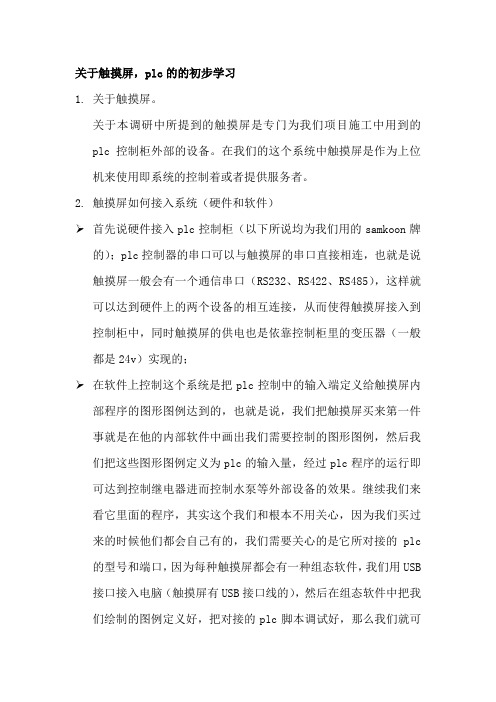

关于触摸屏，plc的的初步学习1.关于触摸屏。

关于本调研中所提到的触摸屏是专门为我们项目施工中用到的plc控制柜外部的设备。

在我们的这个系统中触摸屏是作为上位机来使用即系统的控制着或者提供服务者。

2.触摸屏如何接入系统（硬件和软件）首先说硬件接入plc控制柜（以下所说均为我们用的samkoon牌的）；plc控制器的串口可以与触摸屏的串口直接相连，也就是说触摸屏一般会有一个通信串口（RS232、RS422、RS485），这样就可以达到硬件上的两个设备的相互连接，从而使得触摸屏接入到控制柜中，同时触摸屏的供电也是依靠控制柜里的变压器（一般都是24v）实现的；在软件上控制这个系统是把plc控制中的输入端定义给触摸屏内部程序的图形图例达到的，也就是说，我们把触摸屏买来第一件事就是在他的内部软件中画出我们需要控制的图形图例，然后我们把这些图形图例定义为plc的输入量，经过plc程序的运行即可达到控制继电器进而控制水泵等外部设备的效果。

继续我们来看它里面的程序，其实这个我们和根本不用关心，因为我们买过来的时候他们都会自己有的，我们需要关心的是它所对接的plc 的型号和端口，因为每种触摸屏都会有一种组态软件，我们用USB 接口接入电脑（触摸屏有USB接口线的），然后在组态软件中把我们绘制的图例定义好，把对接的plc脚本调试好，那么我们就可以接入plc中实现对plc控制模块的输入信号。

3.关于plcPlc即为可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

4.Plc如何控制如上面所说plc的控制是根据上位机的操作（针对于我们的系统）执行响应的命令，得到某个或者某些外部设备的开或者关，那么我们plc的输入就是一个开关量或者说是数字量，通过数字量的输入得到数字量的输出那么我们的程序就可以如下编写：X0X1Y1其中X0，X1是开启设备的输入，X2和X3是关闭的输入，Y为输出，这个程序只是列举了控制两个开关量的情况，控制多个开关量设备亦是如此。

屏通触摸屏与PLC通讯教程首先，我们以型号为GA2070的触摸屏和XC3-24系列的信捷PLC为例。

打开XC系列PLC编程软件工具，将PLC的COM1编程口（支持RS232）和计算机相连。

将PLC的L和N分别接火线和零线并插入220V电源，此时PLC的电源指示灯点亮，说明PLC 已经接通。

然后，将PLC的AB点（支持RS485）分别连接触摸屏的COM口，注意485通讯口的针脚一定要对应，否则，将无法进行通讯。

打开PLC变成软件，点击工具栏的“软件串口设置”按钮。

出现设置画面：设置相应的参数，选择对应的通信串口，当左下角显示“成功连接PLC”表示PLC已经正确连接了，点击确定按钮，完成连接。

编写简单的PLC程序，以便之后和触摸屏进行通讯。

程序的编写如下所示：将触摸屏的电源端口接入24V电源，USB的编程口通过专用的数据线将两者进行连接。

打开屏通触摸屏的编程软件，注意软件的版本是否适合触摸屏的使用。

点击左上角工具栏的“新建”按钮新建工程。

出现画面：填写相应的选项点击“下一步”按钮。

出现画面：选择相应的人机型号，然后单击下一步按钮，出现：设置我们所要连接的PLC品牌和型号，选择相应的连接口，点击下一步按钮。

出现参数设置画面：设置相应的参数，注意要和PLC的参数设置保持一致，否则将导致通讯发生错误。

当参数都设置完成以后，我们就可以写触摸屏程序了，在编程界面画两个位按钮，双击按钮，出现按钮的属性设置界面：写入地址与之前PLC的辅助继电器的地址保持一直，注意连接方式选择“连接一”。

确认好了之后，点击工具栏的“产生触摸屏运行数据”按钮，完成之后立即下载到触摸屏，完成触摸屏的编程。

接下来，通过点击触摸屏的按钮，我们就可以控制PLC辅助继电器的触点，从而实现对PLC的控制，通讯的目的也就达到了。

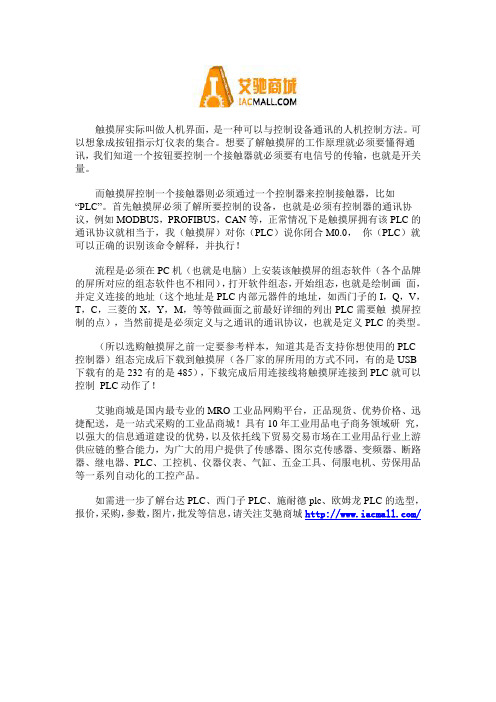

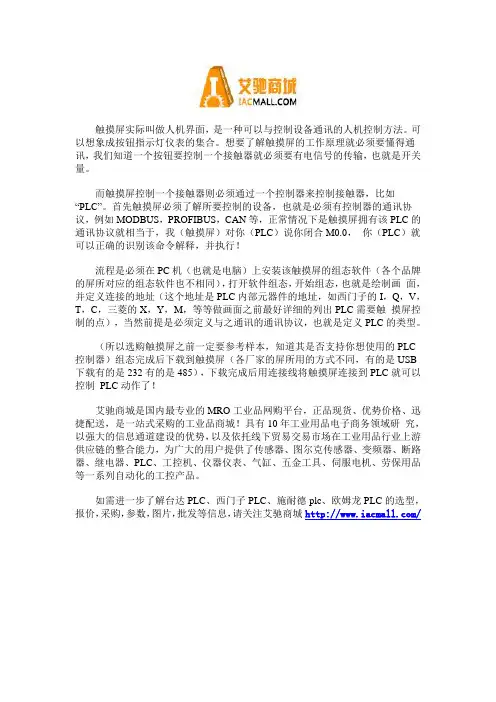

触摸屏实际叫做人机界面，是一种可以与控制设备通讯的人机控制方法。

可以想象成按钮指示灯仪表的集合。

想要了解触摸屏的工作原理就必须要懂得通讯，我们知道一个按钮要控制一个接触器就必须要有电信号的传输，也就是开关量。

而触摸屏控制一个接触器则必须通过一个控制器来控制接触器，比如“PLC”。

首先触摸屏必须了解所要控制的设备，也就是必须有控制器的通讯协议，例如MODBUS，PROFIBUS，CAN等，正常情况下是触摸屏拥有该PLC的通讯协议就相当于，我（触摸屏）对你（PLC）说你闭合M0.0，你（PLC）就可以正确的识别该命令解释，并执行！流程是必须在PC机（也就是电脑）上安装该触摸屏的组态软件（各个品牌的屏所对应的组态软件也不相同），打开软件组态，开始组态，也就是绘制画面，并定义连接的地址（这个地址是PLC内部元器件的地址，如西门子的I，Q，V，T，C，三菱的X，Y，M，等等做画面之前最好详细的列出PLC需要触摸屏控制的点），当然前提是必须定义与之通讯的通讯协议，也就是定义PLC的类型。

（所以选购触摸屏之前一定要参考样本，知道其是否支持你想使用的PLC 控制器）组态完成后下载到触摸屏（各厂家的屏所用的方式不同，有的是USB 下载有的是232有的是485），下载完成后用连接线将触摸屏连接到PLC就可以控制PLC动作了！艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

典型实训项目（二）
触摸屏与PLC控制实训
一．实训目的
1. 通过实训掌握触摸屏的编程、使用方法。

2. 通过实训掌握触摸屏与PLC通讯程序的设计方法。

二．实训设备
触摸屏一台、24V稳压电源一台、PLC一台、控制按钮5个。

三．实训内容和实验步骤
实训内容：
编写触摸屏程序，设置5个指示灯，当PLC输入口0.0—0.4有效时，分别显示。

实训连线：
变频器设置：
实训步骤：
在电脑上编写触摸屏程序，按图所示连线（注意触摸屏正负别接错，红色为正黑色为负），触摸屏与PLC的连线用白色的触摸屏通讯线。

将程序通过USB2口下载到触摸屏里，按控制按钮，观察分析实验现象。

四．实训要求
1．了解触摸屏、PLC的工作原理。

2．编写触摸屏程序。

3．写实验报告。

（在报告中应写出程序设计的方法、步骤和实验观察结果）。

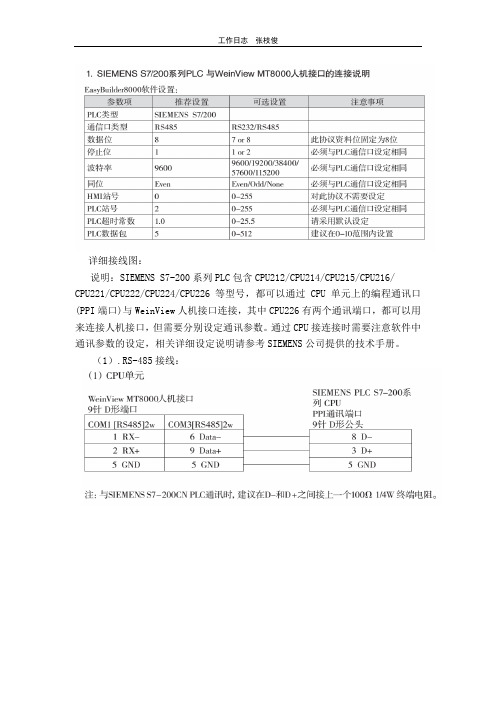

详细接线图：
说明：SIEMENS S7-200系列PLC包含CPU212/CPU214/CPU215/CPU216/ CPU221/CPU222/CPU224/CPU226等型号，都可以通过CPU单元上的编程通讯口(PPI端口)与WeinView人机接口连接，其中CPU226有两个通讯端口，都可以用来连接人机接口，但需要分别设定通讯参数。

通过CPU接连接时需要注意软件中通讯参数的设定，相关详细设定说明请参考SIEMENS公司提供的技术手册。

（1）.RS-485接线：
(2).RS-232接线：
一．起保停实验步骤：
1.使用EasyBuilder8000编程，界面如下：
其中，启动按钮定义为M0.0，开关类型设置为复归型，具体设置如下图所示。

停止按钮定义为M0.1，开关类型设置为复归型，设置同上。

2.PLC梯形图如下:
3.PC与触摸屏之间的通讯
使用USB to Mini USB线将PC与触摸屏相连即可完成下载。

4.PLC与PC之间的通讯
使用RS232数据线将PC与PLC相连，下载程序。

5.PLC与触摸屏之间的通讯
使用RS232将PLC与触摸屏相连。

具体通讯设置如下图所示：。

屏通触摸屏与PLC通讯教程首先，我们以型号为GA2070的触摸屏和XC3-24系列的信捷PLC为例。

打开XC系列PLC编程软件工具，将PLC的COM1编程口（支持RS232）和计算机相连。

将PLC的L和N分别接火线和零线并插入220V电源，此时PLC的电源指示灯点亮，说明PLC 已经接通。

然后，将PLC的AB点（支持RS485）分别连接触摸屏的COM口，注意485通讯口的针脚一定要对应，否则，将无法进行通讯。

打开PLC变成软件，点击工具栏的“软件串口设置”按钮。

出现设置画面：设置相应的参数，选择对应的通信串口，当左下角显示“成功连接PLC”表示PLC已经正确连接了，点击确定按钮，完成连接。

编写简单的PLC程序，以便之后和触摸屏进行通讯。

程序的编写如下所示：将触摸屏的电源端口接入24V电源，USB的编程口通过专用的数据线将两者进行连接。

打开屏通触摸屏的编程软件，注意软件的版本是否适合触摸屏的使用。

点击左上角工具栏的“新建”按钮新建工程。

出现画面：填写相应的选项点击“下一步”按钮。

出现画面：选择相应的人机型号，然后单击下一步按钮，出现：设置我们所要连接的PLC品牌和型号，选择相应的连接口，点击下一步按钮。

出现参数设置画面：设置相应的参数，注意要和PLC的参数设置保持一致，否则将导致通讯发生错误。

当参数都设置完成以后，我们就可以写触摸屏程序了，在编程界面画两个位按钮，双击按钮，出现按钮的属性设置界面：写入地址与之前PLC的辅助继电器的地址保持一直，注意连接方式选择“连接一”。

确认好了之后，点击工具栏的“产生触摸屏运行数据”按钮，完成之后立即下载到触摸屏，完成触摸屏的编程。

接下来，通过点击触摸屏的按钮，我们就可以控制PLC辅助继电器的触点，从而实现对PLC的控制，通讯的目的也就达到了。

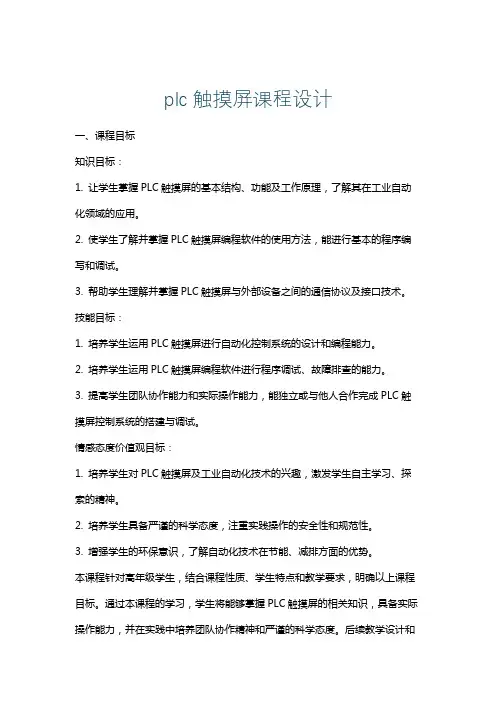

plc触摸屏课程设计一、课程目标知识目标：1. 让学生掌握PLC触摸屏的基本结构、功能及工作原理，了解其在工业自动化领域的应用。

2. 使学生了解并掌握PLC触摸屏编程软件的使用方法，能进行基本的程序编写和调试。

3. 帮助学生理解并掌握PLC触摸屏与外部设备之间的通信协议及接口技术。

技能目标：1. 培养学生运用PLC触摸屏进行自动化控制系统的设计和编程能力。

2. 培养学生运用PLC触摸屏编程软件进行程序调试、故障排查的能力。

3. 提高学生团队协作能力和实际操作能力，能独立或与他人合作完成PLC触摸屏控制系统的搭建与调试。

情感态度价值观目标：1. 培养学生对PLC触摸屏及工业自动化技术的兴趣，激发学生自主学习、探索的精神。

2. 培养学生具备严谨的科学态度，注重实践操作的安全性和规范性。

3. 增强学生的环保意识，了解自动化技术在节能、减排方面的优势。

本课程针对高年级学生，结合课程性质、学生特点和教学要求，明确以上课程目标。

通过本课程的学习，学生将能够掌握PLC触摸屏的相关知识，具备实际操作能力，并在实践中培养团队协作精神和严谨的科学态度。

后续教学设计和评估将围绕这些具体的学习成果展开。

二、教学内容1. PLC触摸屏的基本概念与结构：介绍PLC触摸屏的组成、功能、分类及其在工业自动化中的应用。

相关教材章节：第一章“PLC触摸屏概述”2. PLC触摸屏工作原理：讲解PLC触摸屏的工作流程、信号处理及通信方式。

相关教材章节：第二章“PLC触摸屏工作原理”3. PLC触摸屏编程软件的使用：学习编程软件的安装、界面操作、程序编写、调试及下载。

相关教材章节：第三章“PLC触摸屏编程软件的使用”4. PLC触摸屏程序设计与实例：分析典型应用案例，学习程序设计方法，进行实践操作。

相关教材章节：第四章“PLC触摸屏程序设计与实例”5. PLC触摸屏与外部设备的通信：介绍触摸屏与传感器、执行器等外部设备的连接与通信方法。

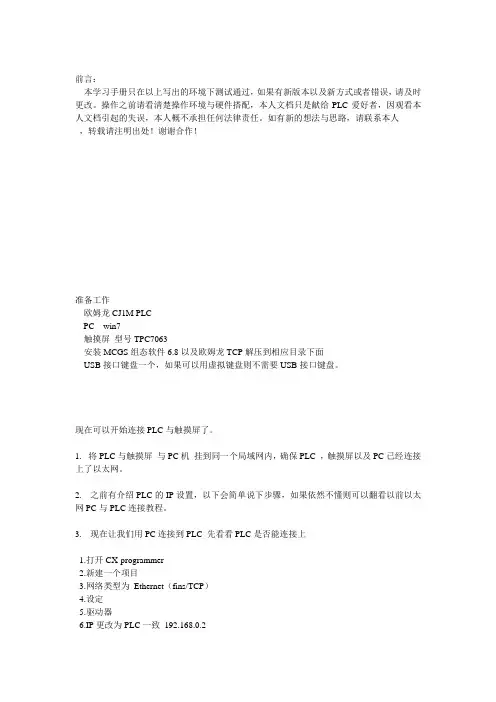

前言：本学习手册只在以上写出的环境下测试通过，如果有新版本以及新方式或者错误，请及时更改。

操作之前请看清楚操作环境与硬件搭配，本人文档只是献给PLC爱好者，因观看本人文档引起的失误，本人概不承担任何法律责任。

如有新的想法与思路，请联系本人，转载请注明出处！谢谢合作！准备工作欧姆龙CJ1M PLCPC win7触摸屏型号TPC7063安装MCGS组态软件6.8以及欧姆龙TCP解压到相应目录下面USB接口键盘一个，如果可以用虚拟键盘则不需要USB接口键盘。

现在可以开始连接PLC与触摸屏了。

1.将PLC与触摸屏与PC机挂到同一个局域网内，确保PLC ，触摸屏以及PC已经连接上了以太网。

2. 之前有介绍PLC的IP设置，以下会简单说下步骤，如果依然不懂则可以翻看以前以太网PC与PLC连接教程。

3. 现在让我们用PC连接到PLC 先看看PLC是否能连接上1.打开CX-programmer2.新建一个项目3.网络类型为Ethernet（fins/TCP）4.设定5.驱动器6.IP更改为PLC一致192.168.0.2好了，能连接上，证明PLC跟电脑工作正常下一步，连接触摸屏1.打开MCGS组态运行软件2.新建注意：选择的类型则要跟触摸屏型号一样，不知道型号则可以看触摸屏背面，都有写。

1.出现工作台，选择设备窗口，双击设备窗口。

2.空白处右键选择设备工具箱。

3.如下图添加父设备与子设备注意：如果你设备管理器里面没有欧姆龙FINS以太网选项，则是你最开始的时候没有把TCP文件复制到MCGS文件Drivers里面去。

如果复制成功刷新设备管理器则会出现该选项。

4.然后设置父设备本地IP地址为触摸屏地址，远程IP地址为PLC地址这里有个通讯测试，当IP地址是PC与PLC或者触摸屏都能通讯上，唯独当是PLC和触摸屏才会显示通讯失败。

备注：触摸屏IP地址查看方法。

由于无法截图则只讲步骤在启动触摸屏时，手指在触摸屏上不停点击，则会出现选项提示是会否进入操作系统。
