Samkoon远程控制(AK-R触摸屏)功能操作说明

安川机器人远程控制总结一、m aster程序1、master程序的设置单击【主菜单】—>选择屏幕上的【程序内容】—>【新建程序】，如图1-1。

图1-1单击【选择】显示如图1-2所示的界面，单击【选择】，输入程序名，单击软键盘【ENTER】，显示如图1-3所示的界面，单击【执行】，此处程序名为“MASTER”，程序创建完毕。

图1-2图1-3单击【主菜单】—>选择屏幕上的【程序内容】—>【主程序】，如图1-4。

图1-4单击【选择】，显示如图1-5所示的设置主程序界面。

图1-5单击【选择】，出现如图1-6所示的界面，单击【向下】选择“设置主程序”。

图1-6显示如图1-7所示的界面，单击【向下】选择“MASTER”单击【选择】。

如图1-7主程序设置完毕。

2、MASTER程序的编辑单击【主菜单】—>选择【程序内容】—>【选择程序】—>【选择】，出现如图1-7所示的界面，单击【向下】，选择“MSATER”，单击【选择】。

在如图2-1所示的界面下编辑主程序。

图2-1此处以2个工位，每个工位3种工件的工作站为例创建主程序内容，需要熟悉机器人示教器的基本操作（如【命令一览】【插入】【回车】【选择】）。

插入DOUT OT#(1) OFF程序举例：光标定位在左侧行号处，如图2-2，如图单击【命令一览】，选择【I/O】，单击【选择】，选择【DOUT】，如图2-3所示的界面图2-2图2-3单击【选择】，显示如图2-4所示的界面，光标定位在“DOUT”上，单击【选择】，显示如图2-5所示的界面，光标定位到“数据”行的ON，单击【选择】，切换成“OFF”，单击两次【回车】则可出入该指令。

需要指出的是在光标定位处插入指令是向下插入。

图2-4图2-5程序内容如下（安装在机器人中的MASTER程序见附件MASTER）：第二行的NAME才是机器人控制器登录的程序名，单纯的修改文件名不能改变程序名/JOB//NAME MASTER//POS///NPOS 0,0,0,0,0,0//INST///DATE 2016/06/01 17:13///ATTR SC,RW///GROUP1 RB1NOP''=初始化=DOUT OT#(1) OFFDOUT OT#(2) OFF'=初始化=''=主程序=*MAIN'***工位1判断***JUMP *JOB1 IF IN#(6)=ON'***工位2判断***JUMP *JOB2 IF IN#(7)=ON'***无工位被选中***JUMP *MAIN'=主程序=''=工位1工件选择程序=*JOB1'***把IGH#(1)的4位赋给B000***DIN B000 IGH#(1)'***当B000=1跳到*JOB1-1标签*** JUMP *JOB1-1 IF B000=1'***当B000=2跳到*JOB1-2标签*** JUMP *JOB1-2 IF B000=2'***当B000=3跳到*JOB1-3标签*** JUMP *JOB1-3 IF B000=3 '***当无工件被选中，暂停***PAUSEJUMP *MAIN'=工位1工件选择程序=''=工位2工件选择程序=*JOB2'***把IGH#(1)的4位赋给B000***DIN B000 IGH#(1)'***当B000=1跳到*JOB2-1标签*** JUMP *JOB2-1 IF B000=1'***当B000=2跳到*JOB2-2标签*** JUMP *JOB2-2 IF B000=2'***当B000=3跳到*JOB2-3标签***JUMP *JOB2-3 IF B000=3'***当无工件被选中，暂停***PAUSEJUMP *MAIN'=工位2工件选择程序=''=工位1的1#工件焊接调用=*JOB1-1DOUT OT#(1) ONCALL JOB:JOB1-1DOUT OT#(1) OFFJUMP *MAIN'=工位1的1#工件焊接调用=''=工位1的2#工件焊接调用=*JOB1-2DOUT OT#(1) ONCALL JOB:JOB1-2DOUT OT#(1) OFFJUMP *MAIN'=工位1的2#工件焊接调用=''=工位1的3#工件焊接调用=*JOB1-3DOUT OT#(1) ONCALL JOB:JOB1-3DOUT OT#(1) OFFJUMP *MAIN'=工位1的3#工件焊接调用=''=工位2的1#工件焊接调用=*JOB2-1DOUT OT#(2) ONCALL JOB:JOB2-1DOUT OT#(2) OFFJUMP *MAIN'=工位2的1#工件焊接调用=''=工位2的2#工件焊接调用=*JOB2-2DOUT OT#(2) ONCALL JOB:JOB2-2DOUT OT#(2) OFFJUMP *MAIN'=工位2的2#工件焊接调用=''=工位2的3#工件焊接调用=*JOB2-3DOUT OT#(2) ONCALL JOB:JOB2-3DOUT OT#(2) OFFJUMP *MAIN'=工位2的3#工件焊接调用=END指令含义如下：IGH#（）指令包含4个点，IGH#(1)包含IN#(1)—IN#(4)，依次类推二、安川IO基板及端子台1、IO基板和端子台介绍机器人控制柜标配后面板4个机器人通用IO基板CN306~CN309（共40个IO，但是通用IO只有24个,其余16个作为专用IO，IO均是NPN信号，其中的CN307上的OUT17---OUT24为继电器输出，注意订货时端子板和数据连接线是否需另外购买。

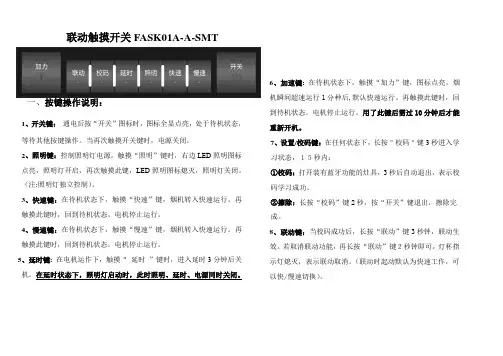

联动触摸开关FASK01A-A-SMT
一、按键操作说明：
1、开关键：通电后按“开关”图标时，图标全显点亮，处于待机状态，等待其他按键操作。

当再次触摸开关键时，电源关闭。

2、照明键：控制照明灯电源，触摸“照明”键时，右边LED照明图标点亮，照明灯开启，再次触摸此键，LED照明图标熄灭，照明灯关闭。

（注:照明灯独立控制）。

3、快速键：在待机状态下，触摸“快速”键，烟机转入快速运行。

再触摸此键时，回到待机状态。

电机停止运行。

4、慢速键：在待机状态下，触摸“慢速”键，烟机转入快速运行。

再触摸此键时，回到待机状态。

电机停止运行。

5、延时键:在电机运作下，触摸“延时”键时，进入延时3分钟后关机。

在延时状态下，照明灯启动时，此时照明、延时、电源同时关闭。

6、加速键:在待机状态下，触摸“加力”键，图标点亮，烟机瞬间超速运行1分种后,默认快速运行。

再触摸此键时，回到待机状态。

电机停止运行。

用了此键后需过10分钟后才能重新开机。

7、设置/校码键：在任何状态下，长按＂校码＂键3秒进入学习状态，１５秒内：
①校码：打开装有蓝牙功能的灶具，3秒后自动退出，表示校码学习成功。

②擦除：长按“校码”键2秒，按“开关”键退出，擦除完成。

8、联动键：当校码成功后，长按“联动”键3秒钟，联动生效。

若取消联动功能，再长按“联动”键２秒钟即可，灯杯指示灯熄灭，表示联动取消。

（联动时起动默认为快速工作，可以快/慢速切换）。

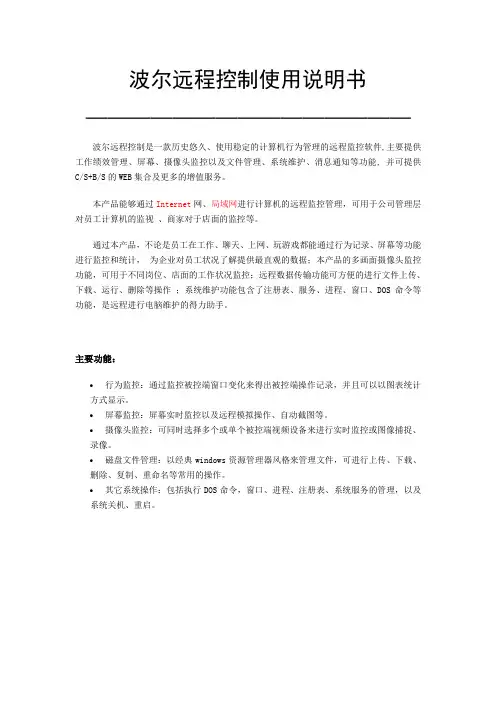

波尔远程控制使用说明书———————————————波尔远程控制是一款历史悠久、使用稳定的计算机行为管理的远程监控软件,主要提供工作绩效管理、屏幕、摄像头监控以及文件管理、系统维护、消息通知等功能, 并可提供C/S+B/S的WEB集合及更多的增值服务。

本产品能够通过Internet网、局域网进行计算机的远程监控管理，可用于公司管理层对员工计算机的监视、商家对于店面的监控等。

通过本产品，不论是员工在工作、聊天、上网、玩游戏都能通过行为记录、屏幕等功能进行监控和统计，为企业对员工状况了解提供最直观的数据；本产品的多画面摄像头监控功能，可用于不同岗位、店面的工作状况监控；远程数据传输功能可方便的进行文件上传、下载、运行、删除等操作；系统维护功能包含了注册表、服务、进程、窗口、DOS命令等功能，是远程进行电脑维护的得力助手。

主要功能：•行为监控：通过监控被控端窗口变化来得出被控端操作记录，并且可以以图表统计方式显示。

•屏幕监控：屏幕实时监控以及远程模拟操作、自动截图等。

•摄像头监控：可同时选择多个或单个被控端视频设备来进行实时监控或图像捕捉、录像。

•磁盘文件管理：以经典windows资源管理器风格来管理文件，可进行上传、下载、删除、复制、重命名等常用的操作。

•其它系统操作：包括执行DOS命令，窗口、进程、注册表、系统服务的管理，以及系统关机、重启。

波尔远程控制界面预览目录一.安装 (4)二.注册 (4)三.基本设置 (4)1.端口映射 (4)2.动态域名 (4)3.空间上线 (4)四.功能介绍 (4)❖被控端 (4)1.生成被控端 (4)2.批量更新被控端 (4)3.更新被控端连接地址 (5)4.更新被控端连接端口 (5)5.断开被控端 (5)6.关闭被控端 (5)7.卸载被控端 (5)8.进程筛选 (5)9.窗口标题筛选 (5)10.特征筛选 (5)❖磁盘 (6)1.磁盘文件管理 (6)2.网络计算机 (6)❖屏幕 (6)1.屏幕实时操作 (6)2.自动截屏 (7)3.播放动画 (7)4.停止播放 (7)5.循环播放所有被控端动画 (7)❖系统 (7)1.进程管理器 (7)2.注册表编辑器 (8)3.系统服务管理 (8)4.执行DOS命令 (8)5.注销 (8)6.重新启动 (8)7.关闭计算机 (8)8.系统信息 (8)❖窗口 (9)1.行为监控 (9)2.设置行为监控高亮关键字 (9)3.所有被控端当前行为 (9)4.取当前窗口列表 (9)5.打开网址 (9)❖其它 (9)1.操作所有被控端 (9)2.发送提示信息 (10)3.视频墙 (10)4.摄像头监控 (10)5.麦克风监听 (11)6.播放 WAV MID (11)7.停止音乐播放 (11)❖程序 (11)1.系统设置 (11)2.设置被控端备注 (11)3.分组设置 (11)4.动态域名 (12)5.FTP 自动更新IP设置 (12)6.查看操作日志 (13)7.设置透明度 (13)8.访问我们的网站 (13)9.检查更新 (13)10.可用时间查询 (13)一．安装本软件无需安装。

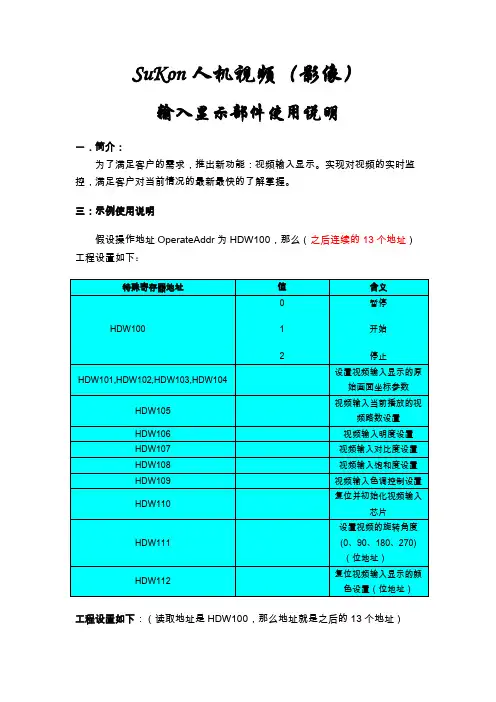

SuKon人机视频（影像）
输入显示部件使用说明
一．简介：
为了满足客户的需求，推出新功能：视频输入显示。

实现对视频的实时监控，满足客户对当前情况的最新最快的了解掌握。

三：示例使用说明
假设操作地址OperateAddr为HDW100，那么（之后连续的13个地址）工程设置如下：
工程设置如下：（读取地址是HDW100，那么地址就是之后的13个地址）
四：关于属性的设置
关于路数的设置
最大支持4路视频输入（同一时间只能显示其中一路），设置范围0~3，0显示第0路，1显示第1路，以此类推。

关于复位的设置
当寄存器位输入时，会复位视频输入的设置。

所有的设置会恢复为系统默认值。

关于旋转角度的设置
A.旋转角度范围0~3，分别对应旋转0度，旋转90度，旋转180度，旋转
270度
B.旋转90度和270度有会影响图片的处理速度，尽量少用
C.在竖屏的HMI中，必须设置旋转角度，某则按照默认横屏处理
五：注意事项：
A.此视频输入信号显示在最高层，任何弹出键盘，画面，等窗口。

都会被视频显示区域所覆盖。

B.视频信号必须设置好其显示区域，明度，对比度，饱和度，色调
等设置，否则会照成显示异常，如果不会设置，请按照默认设
置，如果设置错误，请使用复位设置功能。

C.在PAL制式下，视频输入视频源输入最大输入312行。

D.在NTSC制式下，最大只有256行，请自行设置好视频的最大
行数，如果在NTSC制式下，使用312行画图，有可能照成最
56（312-256）行数据显示错误。

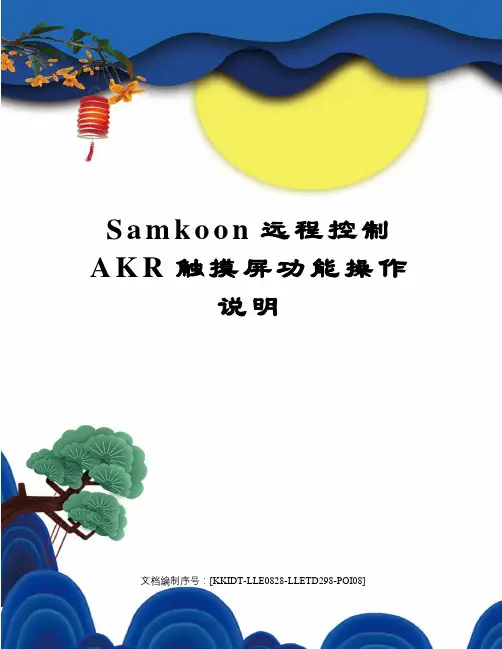

S a m k o o n远程控制A K R触摸屏功能操作说明文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]Samkoon远程控制（AK-R触摸屏）功能操作说明一、概述远程控制主要用于HMI与PLC的1：1串口连接，支持RS232/422/485，然后将单一设备引入工厂系统，实现物联网及广域网的控制。

其原理是将HMI串口连接到远程控制器的COM1，PLC串口连接到远程控制器的COM2口，原理图如下：二、远程PC（或手机APP）监控功能1、打开“RemoteHMI”软件，双击“COM配置”，配置远程控制器（或HMI选择远程客户端）参数，配置远程控制器连接的PLC及参数，配置IP参数（客户端在HMI参数设置里配置），指定远程控制器的IP，添加到指定的WIFI（如更换WIFI，需要在此指定配置后下载）2、新建画面，可添加连接设备或PLC的相关变量进行监控和控制操作，如下图：3、然后，找到RemoteHMI安装后的位置，点击打开“”文件，这样PC才能通过服务器远程监控数据，如下图：4、打开浏览器，输入：，如没有用户，请先注册用户再行登录，如下图：5、登录后，添加远程控制器（AK-HMI则是背后的SN序列号）的SN，一般远程控制器正上部会贴有“RG+12位数字”，输入后，在远程控制器上插入U盘，点击获取验证码，正常情况下，会听到“滴”的一声，说明获取验证码成功，拔出U盘，插入电脑，打开U盘里“”文件，提取验证码，输入到浏览器，确定添加设备成功，如下图：浏览器添加设备提取U盘的验证码6、下载对应的HMI组态工程项目到HMI，PLC程序到PLC，一切配置成功，我们就可以通过PC打开“pcAppsys”或者手机APP打开“HMI Client”远程监控PLC的数据了，如下图：7、这样即可进入对应画面远程监控PLC数据。

注意这儿的监控画面是独立于HMI工程画面，对关键参数的监控，需要独立编程组态。

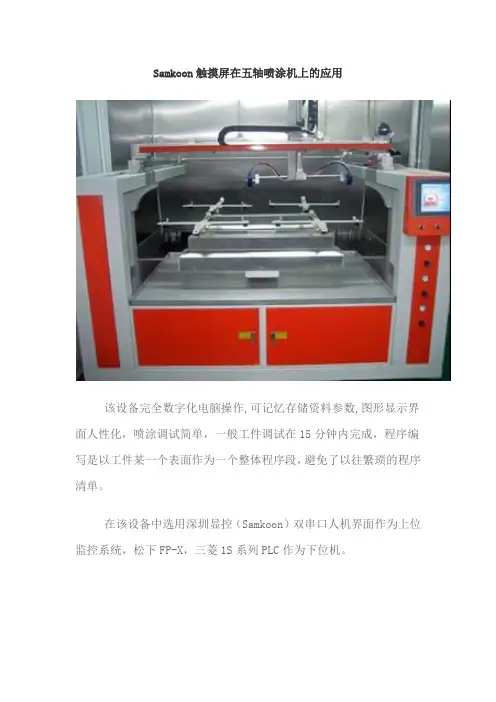

Samkoon触摸屏在五轴喷涂机上的应用
该设备完全数字化电脑操作,可记忆存储资料参数,图形显示界面人性化，喷涂调试简单，一般工件调试在15分钟内完成，程序编写是以工件某一个表面作为一个整体程序段，避免了以往繁琐的程序清单。

在该设备中选用深圳显控（Samkoon）双串口人机界面作为上位监控系统，松下FP-X，三菱1S系列PLC作为下位机。

设备总共2个PLC，6轴脉冲输出，两套PLC程序要同时相互兼容运行，配方参数多，配方数据2个PLC要同时用并且要求参数同步。

使用深圳显控（Samkoon）双串口人机界面直接通讯2台PLC，COM1通过RS232通讯松下FP-X系列PLC，COM2通过RS422通讯三菱1S系列PLC。

通过资料传输功能，可以使2台PLC的参数通用。

其中P轴的脉冲参数是松下FP-X里面的地址传送给三菱1S的地址的。

配方功能强大，通过一键式按钮，可以在当前画面显示不同的配方参数，操作简单方便。

通过RWI0配方索引地址改变配方编号，就可以在当前画面的配方地址RWI1地址显示不同的配方参数。

在配方数据较多的情况下，显示全部配方参数简单直接。

提供现成的配方功能按钮包括下载配方到PLC、上载PLC配方到HMI、保存当前配方等
等。

为配方组态提供简洁高效的方法。

同时，还可以通过内部地址LB4013和LB4014来分别显示当前配方下载和上载的状态。

感谢您购买 C oolmay QM3G 系列一体机。

本手册主要说明该系列触摸屏PLC一体机的产品特性、一般规格和接线方法。

详细PLC编程请参见《Coolmay QM3G 系列一体机编程手册》；触摸屏部分参见《Coolmay TP 系列人机界面使用手册》。

产品信息1公司产品系列 : 系列2HMI类型 43: 4.3寸 50: 5寸 70/70H D /70K : 7寸 100: 10寸3输入输出点数 16: 8入8出 24: 12入12出 38: 20入18出 44: 24入20出 60: 30入30出等4模块分类 M: 通用控制器主模块5开关量输出类型 R: 继电器输出类型； T: 晶体管(MOS 管)输出类型； RT: 混合输出6模拟量输入点数 43/50可选4路，70/HD 可选12路，70K /100可选16路 7模拟量输出点数 43/50可选2路，70/70HD /70K /100可选8路8模拟量输入类型 E : E 型热电偶K PT ：PT100 PT1000：PT1000 NTC :热敏电阻(10K /50K /100K ) A0: 0-20mA电流 A4: 4-20mA电流 V5: 0-5V电压 V: 0-10V电压 V5_:-5V ~5V 电压 V _:-10~10V 电压【仅7寸和10寸的可选负电压输入】 9模拟量输出类型 A0: 0-20mA 电流 A4: 4-20mA 电流 V5: 0-5V 电压 V : 0-10V 电压 V5_:-5V ~5V 电压 V _:-10~10V 电压【仅7寸和10寸的可选负电压输出，且占用两路DA 】10. C1表示单相高速计数，C2表示AB 相计数，C3表示ABZ 相计数；11P 表示高速脉冲；P表示高速脉冲；12选装通讯口 参见【表一：基本参数】. . . . . . . . . . 常规8路，高速计数+高速脉冲总发不能超过480KHz .QM3G QM3G FH FH FH FH FH FH FH FH FH FH FH FH FH FH FH (可定制型/T 型/S 型/J 型，支持负温) 常规单相6路60KHz 或AB (Z )相2路30KHz +AB 相 1 路5KHz010KHz 100KHz Y0-Y3为100KHz ，Y4-Y7为10KHz ； 命名规则QM3G 43FH 图1 安装尺寸图QM3G -100FHQM3G -43FHQM3G -70KFH电气设计参考产品构造RUN :PLC运行指示灯COM PLC与触摸屏 : 通讯上时快闪QM3G -43FH图3图6 -70KFHQM3G 硬件接口安装尺寸机械设计参考输入为ON 输入为OFF 滤波功能高数计数功能有滤波功能，滤波时间在0-60ms范围内可设，默认是10ms开关量继电器输出指标允许最大电流回路电源电压电路绝缘On响应时间机械寿命（无负载）电气寿命（额定负载）2A /点，4A /4点 COM ，5A /8点 COM ，5A /12点 COMDC 30V以下/AC 220V以下继电器机械绝缘约10ms1000万次30万次开关量晶体管(MOS 管)输出指标允许最大电流回路电源电压电路绝缘隔离电压(电源-外部端子)On响应时间高速输出频率MOS 管: 2A /点, 4A /4点 C OM ,5A /12点C OM :MT :0.5A /点,0.8A /4点 C OM , 1.6A /12点 C OMDC24V 光耦绝缘1500VAC高速输出：10μs；其他：0.5ms 模拟量输入指标输入信号响应时间模拟量输入点数精度PT100/PT1000/热电偶/NTC/0-10V/0-5V /-10~10V /-5~5V /0-20mA/4-20mA/1个扫描周期0-16路12位模拟量输出指标输出信号模拟量输出点数精度0-5V/0-10V/0-20mA/4其他按客户要求定制信号等-10~10V /-5~5V /-20mA/0-8路12位外部接口通讯口环境条件工作温度相对湿度储存温度振动频率0°C~50°C5%~95%RH -20°C~70°C10-57Hz，振幅0.035mm; 57Hz-150Hz,加速度4.9m/s ² (X、Y、Z三方向各10次,合计各80分钟)基本参数触摸屏PLC一体机常见型号规格QM3G -43FH /50-16MR FH QM3G FH FH -70K /100-38M R QM3G FH FH --48M R 70K /100开关量模拟量(最大可选)通讯口(可选)高速计数高速脉冲DI DO AD DA 触摸屏PLC 单相AB相ABZ相输出2018242443FH /50FH：MT 为MOS 管输出；70FH /70HD 70KFH /100FH ：MT 时Y0-Y3 为MOS 管输出，Y4-Y35 为晶体管输出；MR 为继电器输出；MRT 为混合输出。

使用智慧觸控功能內容概述 (1)啟動智慧觸控 (2)使用具有預設功能編號及預定義工作的智慧觸控 (3)「設定」視窗 (4)掃瞄至設定 (4)掃瞄選項 (7)掃瞄為設定 (8)自訂工作 (9)協力廠商應用程式 (11)自訂應用程式 (11)設定智慧觸控以掃瞄至SharePoint伺服器 (13)智慧觸控SharePoint工具 (15)可能的錯誤狀態 (16)設定智慧觸控以掃瞄至Web Mail目的地 (17)列印智慧觸控捷徑索引 (19)智慧觸控「編輯」視窗 (20)刪除在系統匣中的掃瞄機圖示 (22)常見問題解答 (23)此文件適用於下列柯達掃瞄機：柯達 i1210 掃瞄機柯達 i1220 掃瞄機柯達 i1310掃瞄機柯達 i1320掃瞄機除非特別註明，否則本手冊的所有資訊將適用於各掃瞄機型號。

依據掃瞄機型號，截圖可能稍有不同。

概述（僅適用於 Windows 作業系統）智慧觸控功能可以讓您迅速輕鬆執行最常執行的掃瞄任務。

可被分配及執行的功能有九項。

預先定義的任務將會分配到各個功能，從而讓您可以在裝後立即使用這些功能。

但是，您可以輕鬆配置各個功能來處理您最重要的任務。

若要獲得更高級的批次擷取功能，包括高級索引、影像處理和輸出功能，請考慮購買柯達 Capture Pro 軟体。

柯達 Capture Pro 軟体是支援柯達掃瞄機以及眾多不同製造廠商超過 160 個其他掃瞄機型號的全功能擷取應用程式。

具備許多自動化功能、靈活升級、無需連結收費，以及一系列的多種輸出選擇，柯達 Capture Pro 軟体肯定能為您的投資提供巨大回報。

如需詳細資訊，請瀏覽 /go/capturepro，或聯絡您當地的柯達經銷商。

啟動智慧觸控智慧觸控從系統匣執行。

正確安裝軟體驅動程式和掃瞄機後，智慧觸控將會啟動，而掃瞄機圖示將會在系統匣上顯示。

從掃瞄機啟動：•按捲動按鈕以瀏覽功能編號及選擇所需的功能，然後按開始按鈕。

與所選功能編號關聯的任務將會執行。

欢迎您选用SMDW交互式电子白板。

在本手册中，我们将为您解释如何安装并正确使用三明东伟电子白板，请您务必仔细阅读本使用手册。

注意事项1.请使用本公司配套电子笔在白板上书写和操作，不得使用其他有颜色的水性笔涂写。

2.确保电子白板和电脑的连接正确，保证供电正常。

3.电子白板使用时，避免强光直射。

4.挂墙式安装，请保证白板与墙面垂直。

5.避免尖锐、污浊物体刻画白板，以保证板面洁净。

简介电子白板是国际上新近崛起的替代传统黑板、粉笔的数字化教学演示设备，是汇聚尖端材料科学电子技术、计算机技术与互联网技术等多种高科技手段而研究开发的高新技术产品。

它是具有人机交互功能的输入输出设备，由电子感应白板和相应的应用软件组成。

电子感应白板能检测到电子笔书写的位置信息，并可将该信息传送给所连接的计算机，该位置信息与计算机的屏幕图像整合在一起，通过投影机投射到电子白板上，这样，就构成了一个完整的交互演示系统。

使用者能够用电子笔在交互电子白板上对计算机进行直接操控，并可对计算机屏幕内容进行编辑、修改、标注、几何画图、打印、存储等，就像使用鼠标一样方便。

交互式电子白板可广泛应用于教学培训、会议演示、远程教学等领域。

性能1.使用环境要求计算机硬件配置：奔腾II 以上pc、128m内存、25M以上空余硬盘空间、usb口投影机配置：800×600或1024×768带梯形校正功能，VGA电缆(连接投影机和电脑)。

白板使用环境：避免阳光直晒，阴冷潮湿的环境使用。

注意板体整洁和保养，避免直接使用水擦拭。

多媒体教育互动系统特点及参数1. 当在软幕使用时，光电教鞭可进行隔空操控。

2. 超高的分辨率（1024X768）使之具有一流的操作精度。

3. 可靠支持300寸大屏幕。

4. USB连接方式，通信距离达100米；5. 支持windows 2000，XP,2003 ,vista。

6. 抗干扰性强，不存在任何电磁性干扰稳定可靠。

Samkoon远程控制（AK—R触摸屏）功能操作说明一、概述远程控制主要用于HMI与PLC的1：1串口连接，支持RS232/422/485,然后将单一设备引入工厂系统，实现物联网及广域网的控制。

其原理是将HMI串口连接到远程控制器的COM1，PLC串口连接到远程控制器的COM2口，原理图如下:二、远程PC（或手机APP）监控功能1、打开“RemoteHMI”软件，双击“COM配置”,配置远程控制器（或HMI选择远程客户端）参数，配置远程控制器连接的PLC及参数,配置IP参数（客户端在HMI参数设置里配置），指定远程控制器的IP，添加到指定的WIFI（如更换WIFI,需要在此指定配置后下载）2、新建画面，可添加连接设备或PLC的相关变量进行监控和控制操作，如下图：3、然后,找到RemoteHMI安装后的位置，点击打开“dllserver.exe”文件，这样PC才能通过服务器远程监控数据,如下图：4、打开浏览器，输入：http：//www。

/，如没有用户，请先注册用户再行登录,如下图:5、登录后，添加远程控制器（AK—HMI则是背后的SN序列号）的SN，一般远程控制器正上部会贴有“RG+12位数字"，输入后，在远程控制器上插入U盘,点击获取验证码，正常情况下，会听到“滴”的一声，说明获取验证码成功，拔出U盘，插入电脑，打开U盘里“SecurityCode.txt”文件，提取验证码，输入到浏览器，确定添加设备成功,如下图:浏览器添加设备提取U盘的验证码6、下载对应的HMI组态工程项目到HMI，PLC程序到PLC，一切配置成功，我们就可以通过PC打开“pcAppsys"或者手机APP打开“HMI Client”远程监控PLC的数据了，如下图：7、这样即可进入对应画面远程监控PLC数据。

注意这儿的监控画面是独立于HMI工程画面,对关键参数的监控，需要独立编程组态。

8、VNC模式，是对HMI全部工程画面的监控，需要数据量、通信速率较高，目前也在持续开发中.三、通过远程控制器下载上传PLC程序及监视PLC1、首先配置虚拟串口,需要安装“vspd7。

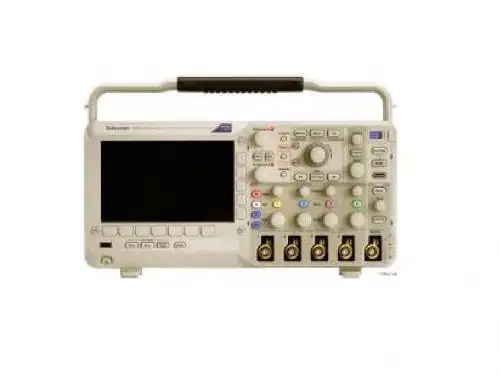

触屏泰克示波器操作手册
触屏示波器操作手册（Touchscreen Oscilloscope User Manual）
本操作手册为用户提供了触屏示波器的详细操作指南。

请您仔细阅读本手册，并按照其中的步骤进行操作。

目录：
1. 引言
1.1 示波器简介
1.2 触屏示波器简介
1.3 本手册目的
2. 触屏示波器概述
2.1 触屏功能简介
2.2 示波器界面概览
2.3 主要控件介绍
3. 示波器操作
3.1 示波器开机与关机
3.2 屏幕操作
3.2.1 单指滑动
3.2.2 双指缩放
3.2.3 多指旋转
3.3 输入信号设置
3.4 触发设置
3.5 垂直（Y）设置
3.6 水平（X）设置
3.7 光标测量
4. 仪器维护与安全
4.1 仪器清洁与保养
4.2 仪器安全事项
4.3 故障排除与维修
附录：
A. 命令指令列表
B. 常见问题与解答
C. 技术规格与参数
请注意，本操作手册仅适用于特定型号的触屏示波器，不同型号可能存在差异，请您按照实际情况进行操作。

如有任何问题或疑问，请联系我们的技术支持人员。

海克斯康机器操作说明书 Prepared on 24 November 2020NO. 操作说明图片1 1.每天开机前，必须先检查供气压力是否达到要求，如果达到，方可开控制柜。

检查气压时，还需看下过滤器内是否有水和油，当杯中的油水混合物达到5mm时，需手动将水和油放干净。

只需旋开过滤器下的黑色的阀即可（具体气压要求见右方）。

如滤杯中的滤芯太脏，则需要通知机修更换滤芯。

每台机器的气压表都在机器的右下方。

CMM1气压: Mpa CMM3气压: barCMM2气压: Mpa CMM5气压: Mpa图（1）气压表过滤油的过滤水的排放阀22、测量室的温湿度要求温度必须在：20±2℃湿度必须在：50±10%RH如果温湿度没有在上述范围内，请及时上报主管，并调整空调温度或相应措施。

图（2）温湿指示针温湿指示针5保养机台所用的擦拭布必须是高织纱纯棉布或无尘布，酒精必须是无水酒精，注意，严禁使用酒精擦拭机台喷漆表面及Renishaw光栅。

图(12)控制柜上必须保证无铝削，以防止铝削不慎掉入控制柜内，长时间高温，导致主板烧掉。

图(11)图(11) 图(12)台面上的正确放置66、操作盒的使用和注意事项使用操作盒是，应注意操作盒的操作杆在旋转时是否有旋不动，或很难旋，或还没旋Z轴就直接下滑现象，如有上述现象，需立即和技术员反映，技术员将对操作杆进行更换。

在测量打点时，快接近踩点位置时，需按减速键。

如操作面板有破损时，请及时和技术员反映，将进行面板更换。

图（13）SLOW键--控制手动采点测头慢速移动，防止打点有回旋型箭头标志的↓键--控制测头前后运动SPEED键--控制测头移动速度的，按↑标记说明是加速度，按↓标记说明是减←→键--控制测头左右移动紧急按钮键—一般不用，出现紧急事情时才DONE键--确认键当采点结束需操作杆--控制测头上下左右运动ENABLE键--测头须运动时和黑色操作杆结合用，缺一MACHSTART键键--开机时用来加电的，测量过程中测针撞停后，绿灯不亮时，需要加电。

三菱触摸屏操作应用技巧1.全屏运行你的应用程序移去文件名栏和菜单栏，因此你以享受整个屏幕运行的好处。

2.采用明亮的背景颜色（不要用黑色）明亮的背景颜色可以隐藏手指印，减小刺眼眩目的光线对视觉所造成的影响。

其他图案背景（例如，皱纸图案）会使眼睛专注于屏幕图象而不是屏幕反射，即使在没有图标和菜单选项的区域，也是如此。

3.用大按钮作为简单的点击界面拖曳、双击、滚动条、下拉菜单、各种窗口或是其它因素都会使一些不熟练的使用者感到糊涂，也会减小使用者对产品的亲和度，降低其使用效率。

4.将鼠标的光标移去，使用户能注意整个屏幕而不是那个箭头屏幕上的鼠标箭头会使用户想到，我怎么才能利用这个箭头来做我想做的事情？将箭头移去，用户的思考和行为就由间接变为直接。

这样触摸屏的真正力量就显现出来了。

5.使用户一三菱用触摸屏幕就会得到回馈响应即时的回馈对于使用户确认触摸已被接受是很重要的。

回应可以是视觉的，比如和标准视窗按钮类似的立体按钮效果. 或者也可以以声音作为回应，即任何时候用户触摸屏幕, 都会听到“咔哒"声或其它声音。

请确信显示器会立即清除上一屏，以及在下一个屏幕出现之前，屏幕显示沙漏图标（或是其它类似的图标）。

新闻资讯6.让你的应用程序变得有趣而快速如果系统速度很慢，用户肯定会走开。

对他们的触摸给予快速的回应，你可以以此来锁定他们的注意力。

高速的系统同样也会减少蓄意破坏行为的发生。

图片模式需要过多的颜色和高分辨率，而这些东西只会减慢系统的速度。

使用更多的颜色要比使用高分辨率有效得多。

7.让应用变得直观，简单，尽可能地引导使用者让特定的人使用你的触摸屏，以此作为测试。

使用者如果由于不理解而暂停了，即使是一会儿，你也应该搞清楚什么地方需要改进。

8.通过应用程序与用户进行数字化的对话（通过声卡）由于人脑能同时接受声音和图象，因此能提供声音和触摸回应的用户界面就显得近乎神奇。

比较好的自助服务机应用程序将这一知识运用到了极致。

显控触摸屏使用方法
使用SD卡下载
1、编译工程
运行SKWorkshop，打开要更新的工程。

点击“下载”菜单下的“编译”，生成编译后的文件。

2、拷贝编译后的文件到SD卡
打开C:\ProgramFiles\SKWorkshop\compile（以SKWorkshop 安装在C盘位置为例）,复制安装目录下project.bin文件到SD 卡中。

3、重命名project.bin
将复制到SD卡的project.bin，重命名为u-disk-prj.bin。

4、插入SD卡到HMI
5、更新工程
SD卡插入HMI后，HMI显示窗口有提示，在弹出的窗口中点击YES，进入更新状态。

6、重启HMI电源或点击屏幕上的“Restart”按钮重启HMI，完成
程序下载。

注意：1、在更新更新过程中不要拔出SD卡。

2、更新过程中不要断开HMI电源。
