永宏PLC及显控触摸屏安装及简易上载下载操作方法

PLC软件安装及程序下载一、PLC简介PLC控制系统，Programmable Logic Controller，可编程逻辑控制器，专为工业生产设计的一种数字运算操作的电子装置，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算，顺序控制，定时，计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

是工业控制的核心部分。

二、硬件要求本操作文档仅适用于西门子SMART系列PLC，如需其他品牌PLC操作文档，请联系成套技术部工艺室。

安装时请关闭计算机中的杀毒软件。

三、软件安装1、打开开始菜单，在搜索框中输入“regedit”,打开注册表程序，找到HEEY_LOCAL_MACHINE\SYSTEM\CURRENTCONTROLSET\CONTROL\SESSION MANAGE\下的PendingFileRemameOpeaations键，右键删除（如果未发现此键，可直接进入第2步）。

如下图所示。

打开注册表程序图1右键删除图22、在计算机D盘根目录下创建“SMART”文件夹（文件名不可有中文），右键解压“STEP 7 MicroWIN SMART V2.3.iso”文件至“SMART”文件夹，如下图所示。

创建“SMART”文件图3将安装包解压到刚创建好的文件夹图43、右键“SMART”文件夹中的“setup.exe”文件，并以管理员身份运行，即开始安装。

、图54、选择“中文（简体）”，点击确定。

图65、等待安装程序引导，点击下一步。

图7图86、选择“我接受”，点击下一步。

图9 7、选择安装位置，点击下一步。

图108、等待安装程序完成，大约5分钟左右。

安装完成后点击立即重启即可。

图11四、程序下载1、分别在计算机端和PLC端接入网线。

2、计算机IP地址设置：从控制面板中找到“本地连接”，右键属性。

将本地IP地址更改如下。

右键属性按钮图12设置IP地址如下图133、双击PLC程序文件，打开程序编辑器，点击“下载”按钮，弹出通讯设置窗口，选择本地连接中的网卡，点击下方“查找”按钮，如下图所示。

ABPLC程序上载和下载步骤
2.连接PLC与计算机：使用串口线、以太网线或USB线等连接PLC与
计算机，确保它们之间的通信正常。

3.打开软件并选择PLC型号：打开安装好的软件，选择正确的PLC型
号和连接方式。

这通常是在软件设置或配置中进行选择。

4.打开在线连接：在软件中找到“在线连接”或“通信设置”等选项，并选择与PLC通信的通道和连接方式。

根据具体的PLC型号和其它设置，
选择正确的通讯接口。

5.建立与PLC的连接：在软件中建立与PLC的连接。

根据具体的软件，连接方式可以是手动输入PLC的IP地址或端口号，或者通过扫描网络自
动查找PLC。

6.上传程序：在软件中选择“程序上传”或类似选项，选择要上传的PLC程序，然后开始上传。

上传的过程中，软件会读取PLC内的程序，并
将其显示在软件界面上。

前言：本学习手册只在以上写出的环境下测试通过，如果有新版本以及新方式或者错误，请及时更改。

操作之前请看清楚操作环境与硬件搭配，本人文档只是献给PLC 爱好者，因观看本人文档引起的失误，本人概不承担任何法律责任。

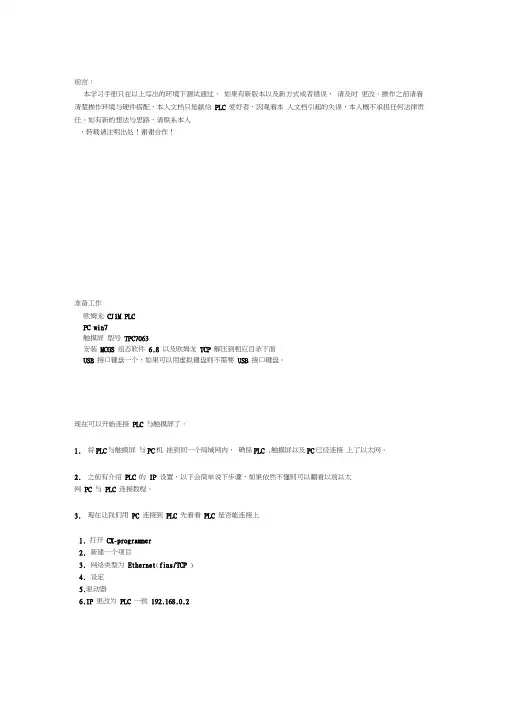

如有新的想法与思路，请联系本人，转载请注明出处！谢谢合作！准备工作欧姆龙CJ1M PLCPC win7触摸屏型号TPC7063安装MCGS 组态软件 6.8 以及欧姆龙TCP 解压到相应目录下面USB 接口键盘一个，如果可以用虚拟键盘则不需要USB 接口键盘。

现在可以开始连接PLC 与触摸屏了。

1.将PLC与触摸屏与PC机挂到同一个局域网内，确保PLC ,触摸屏以及PC已经连接上了以太网。

2.之前有介绍PLC 的IP 设置，以下会简单说下步骤，如果依然不懂则可以翻看以前以太网PC 与PLC 连接教程。

3.现在让我们用PC 连接到PLC 先看看PLC 是否能连接上1.打开CX-programmer2.新建一个项目3.网络类型为Ethernet(fins/TCP )4.设定5.驱动器6.IP 更改为PLC 一致192.168.0.2好了，能连接上，证明PLC跟电脑工作正常下一步，连接触摸屏1•打开MCGS组态运行软件2新建1•出现工作台，选择设备窗口，双击设备窗口。

2•空白处右键选择设备工具箱。

i 箱定惑ijrSE.]虹传…即] j TR^l)Ctrl »f幅埋f Alt+£nlEr.1^(0)Drl3•如下图添加父设备与子设备3 一亂审鬲亍體堆口 G 扩 ^OfnanHasiUnk •駐斑那■舞口 “恥哪-竹冋人.1活注意：如果你设备管理器里面没有欧姆龙 FINS 以太网选项，则是你最开始的时候没有把TCP 文件复制到MCGS 文件Drivers 里面去。

如果复制成功刷新设备管理器则会出现该选项。

4•然后设置父设备1星車氈1说音耐1逆备注黑通專TCPHP 父设侖初始工悴态1 -剥•采集羯期血）20(1昭络秦型D - UT?而务器喀户说盲5 •客户■WF 地址192.16B.C.3本臟;□号360 D192,168.0.2B<LI2T本地IP 地址为触摸屏地址，远程 IP 地址为PLC 地址这里有个通讯测试， 当IP 地址是PC 与PLC 或者触摸屏都能通讯上，唯独当是 PLC 和触摸屏才会显示通讯失败。

PLC在上载和下载过程中的步骤 - plc plc下载就是把编辑好的程序，设置，参数，以及注释下载到PLC中，上载就是把程序，设置，参数，以及注释等上传到电脑梯形图编辑软件中，并可以保存，下面就PLC在上载和下载过程中的步骤做下介绍。

1. 下载如果已经成功地在运行STEP 7-Micro/WIN32的个人计算机和PLC 之间建立了通讯，就可以将编译好的程序下载至该PLC。

如果PLC中已经有内容将被覆盖。

下载步骤如下：（1）下载之前，PLC必须位于“停止”的工作方式。

检查PLC 上的工作方式指示灯，如果PLC没有在“停止”，单击工具条中的“停止”按钮，将PLC至于停止方式。

（2）单击工具条中的“下载”按钮，或用菜单命令“文件”→“下载”。

出现“下载”对话框。

（3）根据默认值，在初次发出下载命令时，“程序代码块”、“数据块”和“CPU配置”（系统块）复选框都被选中。

如果不需要下载某个块，可以清除该复选框。

（4）单击“确定”，开始下载程序。

如果下载成功，将出现一个确认框会显示以下信息：下载成功。

（5）如果STEP 7-Micro/WIN 32中的CPU类型与实际的PLC不匹配，会显示以下警告信息：“为项目所选的PLC类型与远程PLC类型不匹配。

继续下载吗？”（6）此时应纠正PLC类型选项，选择“否”，终止下载程序。

（7）用菜单命令“PLC”→“类型”，调出“PLC类型”对话框。

单击“读取PLC”按钮，由STEP 7-Micro/WIN32自动读取正确的数值。

单击“确定”，确认PLC类型。

（8）单击工具条中的“下载”按钮，重新开始下载程序，或用菜单命令“文件”→“下载”。

下载成功后，单击工具条中的“运行”按钮，或“PLC”→“运行”，PLC进入RUN（运行）工作方式。

2. 上载用下面的方法从PLC将项目元件上载到STEP 7-Micro/WIN 32程序编辑器：单击“上载”按钮。

选择菜单命令“文件”→“上载”。

AB 触摸屏上载及程序转换步骤第一步 打开触摸屏软件，弹出如下界面:第二步点击下图中关闭按钮:New/Open Machine Edition Appl>Mevr Existing;A.p]pli sttion iKr 刈1 11JF1 ■■: _ .：■ _ 匚「11：32T223_J39 1200E 112J22* _J39_100CL 点击此虬, 12J225J39 _1000L_T1芫团此弃血12J^26 LS4 ISOOF 12J22TJ39 IODOL 及B ag;ga§e M 640x480B a^gage^BQO x6Q0 BirSikeZ =UE TnEtaTitFiiE_NErialthous^ ClgK 640x480 H al thous 电 Clg^ SOOx:BOOObj ects 5 S creen Demo 01b j e c ： t s_S40 x490dLsnpiaee ：中文（中园ih-CI"OpsikIXCine el关闭后显示下面界面:第三步点击下面的界面中标注的地方点击上图中的位置后，弹出下面界面（具体操作在图中已经用红色标注）: Tramfcr Utib^ I”(-磊三th=「Nrt, ztherreta- '| 192.163.83.10, 1756-E^BT/A, 1756-EhlET/A6由■ 192.16S.S9.il PandVicw 125Q Rond View Plu^6 12ML? i?2.1^.99. li 內艸呻胡眈丁5$HF 丄ffl- 1 19? l6B.a-l.20. 1756-FNf5VA. l?56-rNBT/A =1由■ 12.诲汕9,2 L. -ardView M J;$ 1250,刁曲Plu: ? 1250 1 卜挈IM 16£.89.?2.. %十雨和?5S ?市1 lD2.1f3,&9,S0. IT^S EMBT-H A t P56 =NBT/A2Vioda. Sefer Nrr 0rc*;ing选择上图中的位置后，下一步操作如下图中红色标记的位置进行操作:选中触摸屏所对应的地址后，进行下一步操作如下图所示:Uphaczl anS«»ct t (uc« twnr»«;A 磊 ttherN-Et, Ltherre'-5lTSfi-fNBTy^ 1756-f »T/t 65 1 球PancVtc-A n|s 亡-£30 PaneNicw Plkn_6 USD -萃 i 啦:es.sg.n,, PC ™«FI &. TSSH P I j l 球.W 9,39,20. 17，軒ET/A J75fi - ENBT/A 3串■ 1!U 16S.89.21, MzJ** Plus.6 USD. PjwlVfew Plrf.6 1250 1 i 竽 192.16&84,22,, Pnwrrfir. 75$ 2由・ f 1B2.169.89. MX L7M-ENBT/\ 17：6^ENBT ；A 2Mede S«kr Net点击上图中所标标注的位置后弹出下面界面:选中对话框中的文件，点击 OK 如下图所示:&UWF k'dd[T 苗nsrfcr Ltd 即 Cjii<pdieS JulCv «iu )4 JvtjCV S 3uncehe:接着进行下一步操作，如下图中绿色注释所示:EtherIffi J 192,168.0940. 17&^ENBT/A, l?56-EN8TyA 6丰石 l^.l^.ES.ll PaneViev/ 二帕总 6 125-D,呛IW IV EW PI UK 上 1250[…节 192.168.&9.12., Pcwcrfim 755NP 1i^aes.as.ao. ITS ^-EMBT /A . US & ENBTM 371.?lu^6 12SD. n.n.|V ；u4 PI IH ^B l ；50 t192.158.09.22. .P PawerflCT 755 21&2.168.B9.3O. 1756-ENBVA, 1756^NB77A 2Mods ： Sdec Net Browsing点击上图中绿色所注释处后弹出下面对话框:C o/Hwd|：W4I 色Lpi-irijTrfinifcr Uhh 送”S CUTE iyx:弹出的界面为上载过来的触摸屏程序所要存储的位置，具体存放在什么位置，自己根据情况决定，选择好所要存放的位置后点击“确定“按钮，显示下面界面:IniefnaliSWiB«T厂Uptod”actH 晶碎血“忒Ltixrrri■: 3 1W-16S.W10. 17W-FN5T T A.*：■ 伯2-16E.眄.1：. OareiViwu Plui.E 12^1. ^anelView ?krt_fi 门乂）]92.166,8912. . Pcnrtrfltic 755HtP 1东厲M2-ltS,89,2C 17i6-ENBT/fr 17M-EHBT/4 3'■ ■.160.39.2], “r*rv；cw 12W.卞7吟?U,T_6 1 耳C 1亍192.168 39 » , PO*»rfle・7W ?\ j 192-W 89 W, PM ENff^ 17W-tMBr/A：最后点击“ Upload ”按钮即可进行程序上载触摸屏程序上载完成后,是一个触摸屏上显示的形式，需要进行转换, 转换步骤如下：第一步点击打开触摸屏软件，打开界面如下图所示:第二步点击下图中关闭按钮:关闭后显示下面界面:第三步点击下面的界面中标注的地方点击上图中标注的地方弹出下面界面:选择上图中所注释的位置点击弹出下面界面:选择下图中所标注的位置:选择上图中红色注释的位置点击下一步会弹出下面的界面:点击下图中所注释的位置:点击上图中所注释的位置，弹出下面界面:选择上面所“上载”程序所存放的位置，（就是上载程序完成后所存放的那个程序），找到选中后点击“打开”按钮，弹出下面界面:点击“完成”按钮即可完成转换（声明：转换需要时间请等待不要急于关闭）另外解释说明如下图所示:上图中选择不同的操作进行不同的操作。

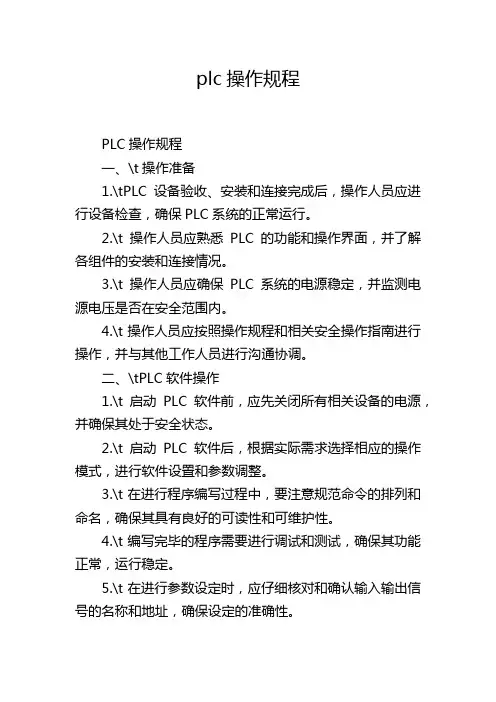

plc操作规程PLC操作规程一、\t操作准备1.\tPLC设备验收、安装和连接完成后，操作人员应进行设备检查，确保PLC系统的正常运行。

2.\t操作人员应熟悉PLC的功能和操作界面，并了解各组件的安装和连接情况。

3.\t操作人员应确保PLC系统的电源稳定，并监测电源电压是否在安全范围内。

4.\t操作人员应按照操作规程和相关安全操作指南进行操作，并与其他工作人员进行沟通协调。

二、\tPLC软件操作1.\t启动PLC软件前，应先关闭所有相关设备的电源，并确保其处于安全状态。

2.\t启动PLC软件后，根据实际需求选择相应的操作模式，进行软件设置和参数调整。

3.\t在进行程序编写过程中，要注意规范命令的排列和命名，确保其具有良好的可读性和可维护性。

4.\t编写完毕的程序需要进行调试和测试，确保其功能正常，运行稳定。

5.\t在进行参数设定时，应仔细核对和确认输入输出信号的名称和地址，确保设定的准确性。

三、\tPLC硬件操作1.\t在进行PLC设备操作前，应首先检查设备的供电状态，确保电源电压在正常范围内。

2.\t操作人员应正确使用主控开关和急停按钮来控制PLC设备的启动和停止，确保设备的安全性。

3.\t当需要检查和维修PLC设备时，应先断开设备的电源，并进行相应的安全操作，如安装绝缘手套等。

4.\t在更换和连接设备的输入输出信号时，应先断开设备的电源，并按照设备说明书的要求进行正确连接。

5.\t操作人员不得擅自更改PLC设备的参数和设置，如有需要应提前经过上级审批和授权。

6.\t操作人员应及时清理和维护PLC设备，保持设备的干净和正常运行。

四、\tPLC操作安全1.\t操作人员在操作PLC设备时，应戴好相应的防护用具，如鞋套、眼镜、手套等。

2.\t操作人员应关注设备的运行状态和反馈信号，及时处理设备故障和问题，并遵守相关的操作流程。

3.\t操作人员在进行PLC设备操作时，应遵循相关的安全操作指南和规程，确保人身和设备的安全。

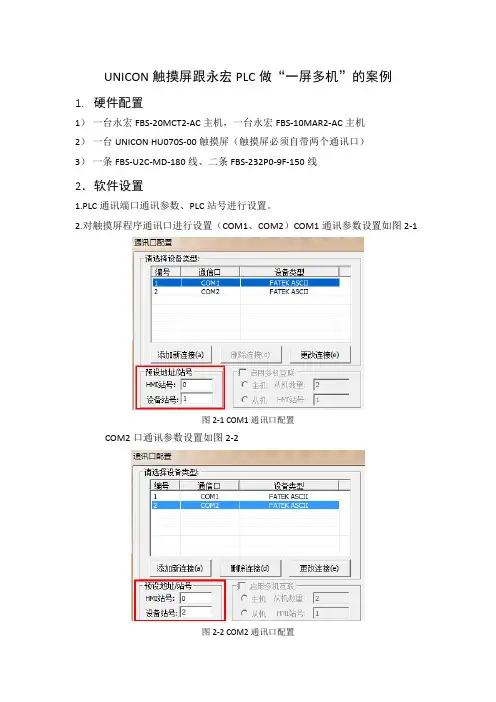

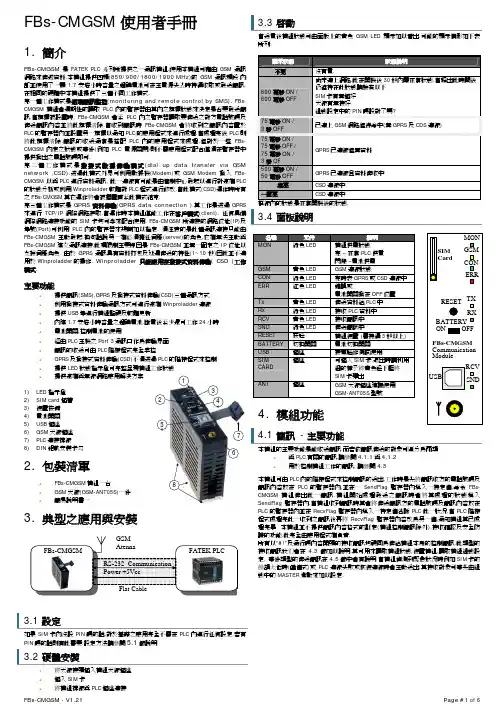

UNICON触摸屏跟永宏PLC做“一屏多机”的案例1.硬件配置
1）一台永宏FBS-20MCT2-AC主机，一台永宏FBS-10MAR2-AC主机
2）一台UNICON HU070S-00触摸屏（触摸屏必须自带两个通讯口）
3）一条FBS-U2C-MD-180线、二条FBS-232P0-9F-150线
2．软件设置
1.PLC通讯端口通讯参数、PLC站号进行设置。

2.对触摸屏程序通讯口进行设置（COM1、COM2）COM1通讯参数设置如图2-1
图2-1 COM1通讯口配置
COM2口通讯参数设置如图2-2
图2-2 COM2通讯口配置
3．调试步骤
1.连接屏与PLC之间的连接线（如图3-1所示）
3-1 “一屏多机”连接图2.触摸屏部件地址编辑设置如图3-2、3-3所示：
图3-2 COM1地址编辑
图3-3 COM2地址编辑
3.向PLC主机分别导入PLC程序、向触摸屏下载设置好通讯参数的程序，分别
让触摸屏的COM1、COM2口跟PLC连接进行通讯，便完成触摸屏的设置。

4．调试结果
1.触摸屏左边的位开关控制与触摸屏COM1口通讯的PLC
2.触摸屏右边的位开关控制与触摸屏COM2口通讯的PLC。

1、PLC学习机软件的安装与下载（18）软件的安装及程序下载方法和问题处理(本学习机的型号为PZ-20MR/MT)先决条件（请下载学习手册配套程序，请勿下载软件例子程序库中的程序到学习机中，因为点数不同有可能无法正常使用，供参考借鉴）第一：你的电脑需要已经安装Windows XP或Win7/8/10系统的电脑,32位或64位XP或者WIN7/8/10系统均支持，最好是旗舰版或专业版，家庭版暂不支持，也暂时不支持其它非主流的系统，如：安卓系统、苹果电脑系统等。

第二：如果不是Windows XP或Win7/8/1032位或64位系统的电脑，请更换为32位或64位WindowsXP、Windows7/8/10系统再进行操作，系统不满足条件的无需来咨询，免浪费时间。

第三：已确认32位或64位Win7/8/10系统的电脑无法编译(编译失败时，如下图)或下载数据的，请按照以下方式进行设置，软件安装和打开必须是以管理员身份；安装时必需安装在C盘。

1、关闭win7的UCA功能方法：打开左下角的--开始菜单-“控制面板”-“用户账户和家庭安全”-“用户帐户”-“更改用户账户控制设置”，进入后将滑块下移到底，重启电脑后即可关闭。

如下图：图一图二图三图四图五2、安装前先关闭所有运行软件，特别是杀毒软件，以管理员身份运行---安装，注意软件必须安装在C盘，默认地址，如下图解:选中安装程序，点击右键，选择以管理员身份运行。

安装完毕后，每次运行软件必需按右键以管理员的身份运行软件，如果第一次打开软件出现此窗口，关闭软件再次打开就可以使用了。

第四：安装了360杀毒软件及360安全卫士的，请将其干净删除后，重启机器后再进行安装配套的编程软件，然后再重启机器进行正常操作。

安装了其他杀毒软件的，最好关闭杀毒软件后再进行本编程软件的安装，安装完成后重启机器后再进行正常操作。

怎么查看电脑系统是XP还是Win7系统32位还是64位系统是XP还是Win7区分方法：系统32位还是64位区分方法：XP系统查看方法WIN7系统查看方法：下载程序到学习机：下载第一步：注意：请勿下载编程软件例子库中的程序到学习机中，例子库程序为实际工程程序点数较多不完全适用于学习机，供参考学习，请下载学习手册配套例子，按照如下图的顺序操作进行程序下载：先安装PLC软件，，安装方法，解压完成显示双击安装图标，点击安装再点下一步，直到安装完成，安装完成后需重启一次电脑方可彻底完成安装，如果安装一直显示在注册中，可以在电脑的安全模式下安装试一下，有的电脑限制注册了，安装好后桌面上将出现红圈内的图标。

AB触摸屏上载及程序转换步骤第一步打开触摸屏软件，弹出如下界面：第二步点击下图中关闭按钮：关闭后显示下面界面：第三步点击下面的界面中标注的地方:点击上图中的位置后，弹出下面界面（具体操作在图中已经用红色标注）：选择上图中的位置后，下一步操作如下图中红色标记的位置进行操作：选中触摸屏所对应的地址后，进行下一步操作如下图所示：点击上图中所标标注的位置后弹出下面界面：选中对话框中的文件，点击OK，如下图所示：接着进行下一步操作，如下图中绿色注释所示：点击上图中绿色所注释处后弹出下面对话框：弹出的界面为上载过来的触摸屏程序所要存储的位置，具体存放在什么位置，自己根据情况决定，选择好所要存放的位置后点击“确定“按钮，显示下面界面：最后点击“Upload”按钮即可进行程序上载。

触摸屏程序上载完成后，是一个触摸屏上显示的形式，需要进行转换，转换步骤如下：第一步点击打开触摸屏软件，打开界面如下图所示：第二步点击下图中关闭按钮：关闭后显示下面界面：第三步点击下面的界面中标注的地方:点击上图中标注的地方弹出下面界面：选择上图中所注释的位置点击弹出下面界面：选择下图中所标注的位置：选择上图中红色注释的位置点击下一步会弹出下面的界面：点击下图中所注释的位置：点击上图中所注释的位置，弹出下面界面：选择上面所“上载”程序所存放的位置，（就是上载程序完成后所存放的那个程序），找到选中后点击“打开”按钮，弹出下面界面：点击“完成”按钮即可完成转换（声明：转换需要时间请等待不要急于关闭）。

另外解释说明如下图所示：上图中选择不同的操作进行不同的操作。

例如：选择“备份文件”点击下一步后弹出下面界面：选中相应的文件点击下一步弹出下面界面：下一步如图所示：选择好所要存储的路径后点击“完成”按钮，即可完成程序备份（备份需要时间请等待一会）。

一、PLC下载操作篇
第一步安装下载驱动
将下载线的光盘插入笔记本的光驱，然后将线的USB插到笔记本的USB口。

打开电脑的设备管理器，如图所示
点击浏览计算机以查找驱动软件，点击安装驱动的光盘。

按照提示安装即可。

安装完成成功后，再打开设备管理器。

可看到驱动的COM口。

如图所示。

安装好驱动后，连接将下载线连接至PLC上电。

打开PLC编程软件，设置好下载的通信口，如图所示；
按照上图所示即可，点击确定。

然后下载PLC程序，如图所示；
点击确定。

中间出现的提示都点击确定。

下载过程中，如图所示：
这样PLC的程序就下载至PLC中了。

二、触摸屏下载操作篇
触摸屏在上电状态，将触摸屏的usb下载线插入触摸屏的USB下载口。

电脑会自动安装驱动。

打开要下载的触摸屏程序，点击触摸屏的下载按钮，如图所示：
就等着触摸屏下载成功会有相应的提示信息。

提示在软件的下面的输出窗口里显示。

结束！。

PLC 职业技能培训及视频精讲——西门子STEP 7641.4.7 下载和上载1．下载STEP 7可以把用户的组态信息（SDB 即是系统数据）和程序下载到CPU 中。

下载的常用方式有在项目管理画面、在具体的程序或组态画面和在离线/在线画面中进行下载。

在下载过程中，STEP 7会提示用户处理相关信息，比如：是否要删除模块中的系统数据并用离线系统数据替换，OB1已经存在是否覆盖，是否停止CPU 等，用户应该按照这些提示作出选择，完成希望的下载任务。

当下载时需要把CPU 面板的模式开关切换到“STOP ”或“RUN-P ”模式，下载信息中包含硬件组态信息或网络组态信息等的系统数据时，会提示需要切换到停止状态下载。

（1）在项目管理画面中下载（本程序例在本书配套光盘里有，打开方法是“My Disc ：\配套书－S7例子程序第1章第4节例程\下载”。

）项目管理画面如图1.4.43所示。

只下载指定的一个块：在项目管理画面中的块目录里，选中指定的一个块[比如单击FC10（表示选中FC10）]，如图1.4.43所示，然后再单击“”，就可以把指定的块信息（比如FC10的程序）下载到CPU 中，如图1.4.44所示。

图1.4.43 项目管理画面 图1.4.44 下载指定的块 下载指定的几个块：在项目管理画面中的块目录里，使用复选框选定指定的几个块（比如OB1、FC1和FC10），然后再单击“”，就可以把指定的几个块信息下载到CPU 中，如图1.4.45所示。

下载整个块：在项目管理画面中的块目录里，选中“块”目录（比如单击“块”表示选中整个块目录），然后再单击“”，就可以把整个块信息（本例中包含系统数据、FB20、FC2、OB1、FC1和FC10）下载到CPU 中，如图1.4.43所示。

下载整个站：在项目管理画面中，选中“SIMATIC 300（1）”（单击“SIMATIC 300（1）”表示选中整个站），然后再单击“”，就可以把整个站信息（包含硬件组态信息、网络组态信息和程序块信息）下载到CPU 中，如图1.4.46所示。
