备战高考物理法拉第电磁感应定律推断题综合经典题及答案解析

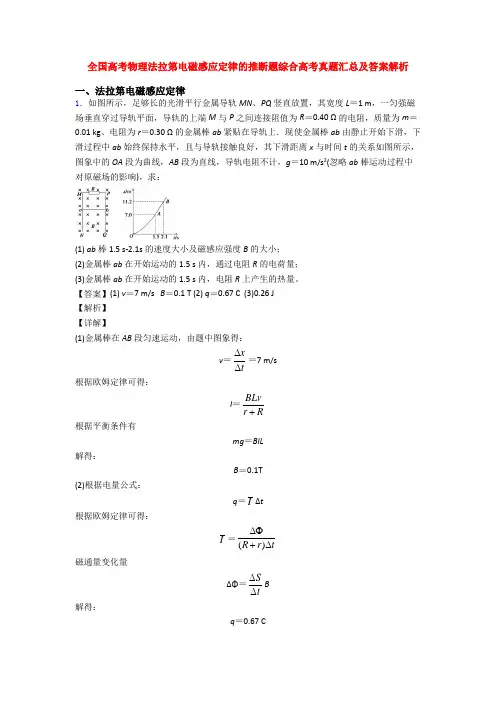

全国高考物理法拉第电磁感应定律的推断题综合高考真题汇总及答案解析一、法拉第电磁感应定律1．如图所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度L ＝1 m ，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图所示，图象中的OA 段为曲线，AB 段为直线，导轨电阻不计，g ＝10 m/s 2(忽略ab 棒运动过程中对原磁场的影响)，求：(1) ab 棒1.5 s-2.1s 的速度大小及磁感应强度B 的大小； (2)金属棒ab 在开始运动的1.5 s 内，通过电阻R 的电荷量； (3)金属棒ab 在开始运动的1.5 s 内，电阻R 上产生的热量。

【答案】(1) v ＝7 m/s B ＝0.1 T (2) q ＝0.67 C (3)0.26 J 【解析】 【详解】(1)金属棒在AB 段匀速运动，由题中图象得：v ＝xt ∆∆＝7 m/s 根据欧姆定律可得：I ＝BLvr R+ 根据平衡条件有mg ＝BIL解得：B ＝0.1T(2)根据电量公式：q ＝I Δt根据欧姆定律可得：I ＝()R r t∆Φ+∆ 磁通量变化量ΔΦ＝S t∆∆B 解得：q ＝0.67 C(3)根据能量守恒有：Q ＝mgx －12mv 2 解得：Q ＝0.455 J所以Q R ＝Rr R+Q ＝0.26 J 答：(1) v ＝7 m/s B ＝0.1 T (2) q ＝0.67 C (3)0.26 J2．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．3．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求： （1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量； （3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J =【解析】 【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解． 【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s 感应电动势为：E 1=BL v 1 根据欧姆定律有：E 1=I (R MN + R PQ ) 根据P =I 2 R PQ 代入数据解得：B =2T(2)当t ＝6 s 时，设MN 的速度为v 2，则 速度为：v 2＝at ＝6 m/s 感应电动势为：E 2＝BLv 2＝12 V 根据闭合电路欧姆定律：224MN PQE I A R R ==+安培力为：F 安＝BI 2L ＝8 N规定沿斜面向上为正方向，对PQ 进行受力分析可得： F 2＋F 安cos 37°＝mg sin 37°代入数据得：F 2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN 棒做变加速直线运动，当x ＝5 m 时，v ＝0.4x ＝0.4×5 m/s ＝2 m/s 因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比， 安培力做功：12023MN PQ BLv W BL x J R R =-⋅⋅=-+安 【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．4．如图所示，两根间距为L 的平行金属导轨，其cd 右侧水平，左侧为竖直的14画弧，圆弧半径为r ，导轨的电阻与摩擦不计，在导轨的顶端接有阻值为R 1的电阻，整个装置处在竖直向上的匀强磁场中。

高考物理法拉第电磁感应定律推断题综合经典题及答案一、法拉第电磁感应定律1．光滑平行的金属导轨MN 和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP 间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg 的金属杆ab 垂直导轨放置,如图(a)所示．用恒力F 沿导轨平面向上拉金属杆ab,由静止开始运动,v−t 图象如图(b)所示.g=10m/s 2，导轨足够长．求： (1)恒力F 的大小；(2)金属杆速度为2.0m/s 时的加速度大小；(3)根据v−t 图象估算在前0.8s 内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mg F mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =， 由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．2．如图所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度L ＝1 m ，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接阻值为R ＝0.40 Ω的电阻，质量为m ＝0.01 kg 、电阻为r ＝0.30 Ω的金属棒ab 紧贴在导轨上．现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图所示，图象中的OA 段为曲线，AB 段为直线，导轨电阻不计，g ＝10 m/s 2(忽略ab 棒运动过程中对原磁场的影响)，求：(1) ab 棒1.5 s-2.1s 的速度大小及磁感应强度B 的大小； (2)金属棒ab 在开始运动的1.5 s 内，通过电阻R 的电荷量； (3)金属棒ab 在开始运动的1.5 s 内，电阻R 上产生的热量。

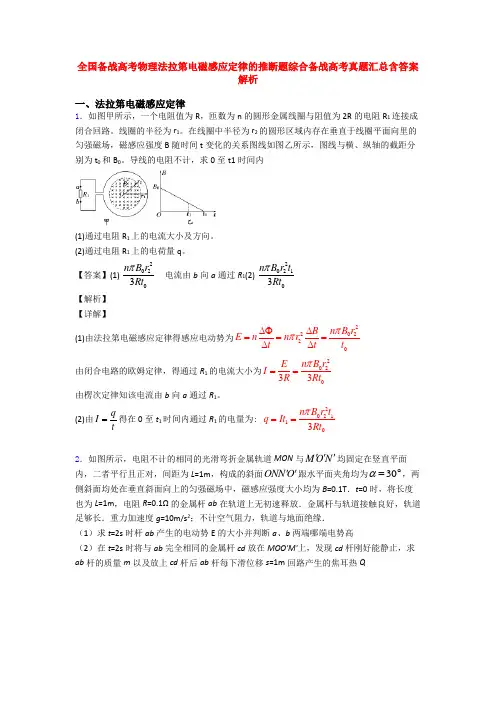

全国备战高考物理法拉第电磁感应定律的推断题综合备战高考真题汇总含答案解析一、法拉第电磁感应定律1．如图甲所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路。

线圈的半径为r1。

在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t0和B0。

导线的电阻不计，求0至t1时间内(1)通过电阻R1上的电流大小及方向。

(2)通过电阻R1上的电荷量q。

【答案】(1)2023n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律，得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。

(2)由qIt=得在0至t1时间内通过R1的电量为:202113n B r tq ItRtπ==2．如图所示，电阻不计的相同的光滑弯折金属轨道MON与M O N'''均固定在竖直平面内，二者平行且正对，间距为L=1m，构成的斜面ONN O''跟水平面夹角均为30α=︒，两侧斜面均处在垂直斜面向上的匀强磁场中，磁感应强度大小均为B=0.1T．t=0时，将长度也为L=1m，电阻R=0.1Ω的金属杆ab在轨道上无初速释放．金属杆与轨道接触良好，轨道足够长．重力加速度g=10m/s2；不计空气阻力，轨道与地面绝缘．（1）求t=2s时杆ab产生的电动势E的大小并判断a、b两端哪端电势高（2）在t=2s时将与ab完全相同的金属杆cd放在MOO'M'上，发现cd杆刚好能静止，求ab杆的质量m以及放上cd杆后ab杆每下滑位移s=1m回路产生的焦耳热Q【答案】(1) 1V ；a 端电势高；(2) 0.1kg ； 0.5J 【解析】 【详解】解：(1)只放ab 杆在导轨上做匀加速直线运动，根据右手定则可知a 端电势高；ab 杆加速度为：a gsin α=2s t =时刻速度为：10m/s v at ==ab 杆产生的感应电动势的大小：0.1110V 1V E BLv ==⨯⨯=(2) 2s t =时ab 杆产生的回路中感应电流：1A 5A 220.1E I R ===⨯ 对cd 杆有：30mgsin BIL ︒=解得cd 杆的质量：0.1kg m = 则知ab 杆的质量为0.1kg放上cd 杆后，ab 杆做匀速运动，减小的重力势能全部产生焦耳热根据能量守恒定律则有：300.11010.5J 0.5J Q mgh mgs sin ==︒=⨯⨯⨯=g3．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。

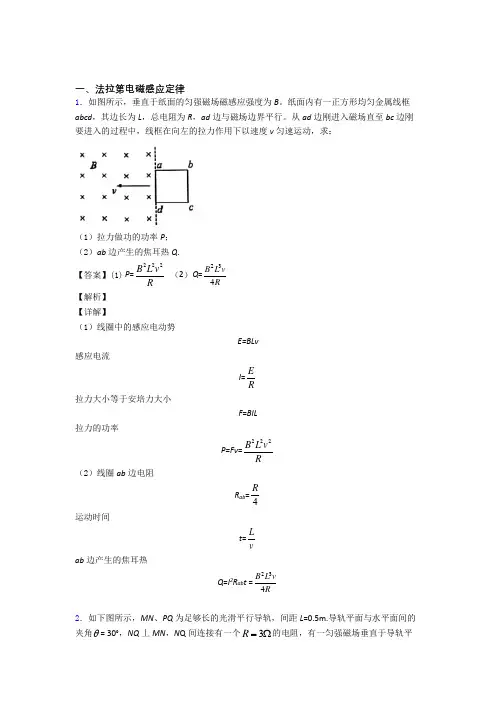

高考物理专题复习分类练习法拉第电磁感应定律推断题综合解答题及答案解析一、法拉第电磁感应定律1．如图所示，垂直于纸面的匀强磁场磁感应强度为B。

纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行。

从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：（1）拉力做功的功率P；（2）ab边产生的焦耳热Q.【答案】(1)P=222B L vR（2）Q=234B L vR【解析】【详解】（1）线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R（2）线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR2．如图所示，在垂直纸面向里的磁感应强度为B的有界矩形匀强磁场区域内，有一个由均匀导线制成的单匝矩形线框abcd ，线框平面垂直于磁感线。

线框以恒定的速度v 沿垂直磁场边界向左运动，运动中线框dc 边始终与磁场右边界平行，线框边长ad =l ，cd =2l ，线框导线的总电阻为R ，则线框离开磁场的过程中，求：（1）线框离开磁场的过程中流过线框截面的电量q ； （2）线框离开磁场的过程中产生的热量 Q ； （3）线框离开磁场过程中cd 两点间的电势差U cd ． 【答案】（1）22Bl q R =（2） 234B l vQ R=（3）43cd Blv U =【解析】 【详解】(1)线框离开磁场的过程中,则有：2E B lv =gE I R = q It = l t v=联立可得：22Bl q R=(2)线框中的产生的热量：2Q I Rt=解得：234B l vQ R=(3) cd 间的电压为：23cd U I R =g解得：43cd BlvU =3．如图所示，面积为0.2m 2的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面。

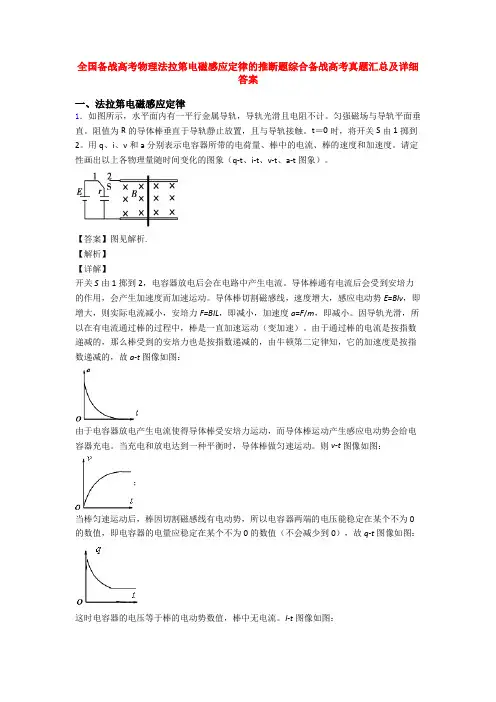

全国备战高考物理法拉第电磁感应定律的推断题综合备战高考真题汇总及详细答案一、法拉第电磁感应定律1．如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计。

匀强磁场与导轨平面垂直。

阻值为R的导体棒垂直于导轨静止放置，且与导轨接触。

t＝0时，将开关S由1掷到2。

用q、i、v和a分别表示电容器所带的电荷量、棒中的电流、棒的速度和加速度。

请定性画出以上各物理量随时间变化的图象（q-t、i-t、v-t、a-t图象）。

【答案】图见解析.【解析】【详解】开关S由1掷到2，电容器放电后会在电路中产生电流。

导体棒通有电流后会受到安培力的作用，会产生加速度而加速运动。

导体棒切割磁感线，速度增大，感应电动势E=Blv，即增大，则实际电流减小，安培力F=BIL，即减小，加速度a=F/m，即减小。

因导轨光滑，所以在有电流通过棒的过程中，棒是一直加速运动（变加速）。

由于通过棒的电流是按指数递减的，那么棒受到的安培力也是按指数递减的，由牛顿第二定律知，它的加速度是按指数递减的，故a-t图像如图：由于电容器放电产生电流使得导体棒受安培力运动，而导体棒运动产生感应电动势会给电容器充电。

当充电和放电达到一种平衡时，导体棒做匀速运动。

则v-t图像如图：；当棒匀速运动后，棒因切割磁感线有电动势，所以电容器两端的电压能稳定在某个不为0的数值，即电容器的电量应稳定在某个不为0的数值（不会减少到0），故q-t图像如图：这时电容器的电压等于棒的电动势数值，棒中无电流。

I-t图像如图：2．如图所示，两条平行的金属导轨相距L =lm ，金属导轨的倾斜部分与水平方向的夹角为37°，整个装置处在竖直向下的匀强磁场中．金属棒MN 和PQ 的质量均为m =0.2kg ，电阻分别为R MN =1Ω和R PQ =2Ω．MN 置于水平导轨上，与水平导轨间的动摩擦因数μ=0.5，PQ 置于光滑的倾斜导轨上，两根金属棒均与导轨垂直且接触良好．从t =0时刻起，MN 棒在水平外力F 1的作用下由静止开始以a =1m /s 2的加速度向右做匀加速直线运动，PQ 则在平行于斜面方向的力F 2作用下保持静止状态．t =3s 时，PQ 棒消耗的电功率为8W ，不计导轨的电阻，水平导轨足够长，MN 始终在水平导轨上运动．求： （1）磁感应强度B 的大小；（2）t =0～3s 时间内通过MN 棒的电荷量； （3）求t =6s 时F 2的大小和方向；（4）若改变F 1的作用规律，使MN 棒的运动速度v 与位移s 满足关系：v =0.4s ，PQ 棒仍然静止在倾斜轨道上．求MN 棒从静止开始到s =5m 的过程中，系统产生的焦耳热．【答案】（1）B = 2T ；（2）q = 3C ；（3）F 2=-5.2N （负号说明力的方向沿斜面向下）（4）203Q J【解析】 【分析】t =3s 时，PQ 棒消耗的电功率为8W ，由功率公式P =I 2R 可求出电路中电流，由闭合电路欧姆定律求出感应电动势．已知MN 棒做匀加速直线运动，由速度时间公式求出t =3s 时的速度，即可由公式E =BLv 求出磁感应强度B ；根据速度公式v =at 、感应电动势公式E =BLv 、闭合电路欧姆定律和安培力公式F =BIL 结合，可求出PQ 棒所受的安培力大小，再由平衡条件求解F 2的大小和方向；改变F 1的作用规律时，MN 棒做变加速直线运动，因为速度v 与位移x 成正比，所以电流I 、安培力也与位移x 成正比，可根据安培力的平均值求出安培力做功，系统产生的热量等于克服安培力，即可得解． 【详解】（1）当t =3s 时，设MN 的速度为v 1，则v 1=at =3m/s 感应电动势为：E 1=BL v 1 根据欧姆定律有：E 1=I (R MN + R PQ )根据P=I2R PQ代入数据解得：B=2T(2)当t＝6 s时，设MN的速度为v2，则速度为：v2＝at＝6 m/s感应电动势为：E2＝BLv2＝12 V根据闭合电路欧姆定律：224MNPQEI AR R==+安培力为：F安＝BI2L＝8 N规定沿斜面向上为正方向，对PQ进行受力分析可得：F2＋F安cos 37°＝mg sin 37°代入数据得：F2＝－5.2 N(负号说明力的方向沿斜面向下)(3)MN棒做变加速直线运动，当x＝5 m时，v＝0.4x＝0.4×5 m/s＝2 m/s因为速度v与位移x成正比，所以电流I、安培力也与位移x成正比，安培力做功：12023MN PQBLvW BL x JR R=-⋅⋅=-+安【点睛】本题是双杆类型，分别研究它们的情况是解答的基础，运用力学和电路．关键要抓住安培力与位移是线性关系，安培力的平均值等于初末时刻的平均值，从而可求出安培力做功．3．如图1所示，MN和PQ为竖直放置的两根足够长的光滑平行金属导轨，两导轨间距为l，电阻均可忽略不计．在M和P之间接有阻值为R的定值电阻，导体杆ab质量为m、电阻不计，并与导轨接触良好．整个装置处于磁感应强度为B、方向垂直纸面向里的匀强磁场中．将导体杆ab由静止释放．求：（1）a. 试定性说明ab杆的运动；b. ab杆下落稳定后，电阻R上的热功率．（2）若将M和P之间的电阻R改为接一电动势为E，内阻为r的直流电源，发现杆ab由静止向上运动（始终未到达MP处），如图2所示．a. 试定性说明ab杆的运动：b. 杆稳定运动后，电源的输出功率．（3）若将M和P之间的电阻R改为接一电容为C的电容器，如图3所示．ab杆由静止释放．请推导证明杆做匀加速直线运动，并求出杆的加速度．【答案】（1）加速度逐渐减小的变加速直线运动；P=2222m g RB l （2）加速度逐渐减小的加速；P=mgE Bl -2222m g r B l（3）a=22mgm B l C + 【解析】(1)a 、对ab 杆下滑过程，由牛顿第二定律22B l vmg ma R-=，可知随着速度的增大，加速度逐渐减小，当22B l vmg R=时，加速度为零，杆做匀速直线运动；故杆先做加速度逐渐减小的加速，再做匀速直线运动.b 、ab 杆稳定下滑时，做匀速直线运动：22B l vmg R=,可得22mgR v B l =故22222222B l v mgR m g RP v mg R B l B l=⋅=⋅= (2)a 、对ab 杆上滑过程，由牛顿第二定律：BIL mg ma -=，上滑的速度增大，感应电流与电源提供的电流方向相反，总电流逐渐减小，故加速度逐渐减小；同样加速度为零时杆向上匀速直线运动.B 、杆向上匀速时，BIl mg = mg I Bl=电源的输出功率2P EI I r =- 解得：2()Emg mg P r Bl Bl=- (3)设杆下滑经t ∆时间，由牛顿第二定律：mg BIl ma -=，电容器的充电电流QI t∆=∆ 电容器增加的电量为：Q C U CBL v ∆=∆=∆而va t∆=∆ 联立解得：mg B CBla l ma -⋅⋅=可知杆下滑过程给电容器充电的过程加速度恒定不变，故为匀加速直线运动． 解得：22mga m B l C=+【点睛】对于电磁感应问题研究思路常常有两条：一条从力的角度，重点是分析安培力作用下物体的平衡问题；另一条是能量，分析电磁感应现象中的能量如何转化是关键．4．如图所示，质量为2m 的 U 形线框ABCD 下边长度为L ，电阻为R ，其它部分电阻不计，其内侧有质量为m ，电阻为R 的导体棒PQ ，PQ 与线框相接触良好，可在线框内上下滑动．整个装置竖直放置，其下方有垂直纸面的匀强磁场，磁感应强度为B ．将整个装置从静止释放，在下落过程线框底边始终水平．当线框底边进入磁场时恰好做匀速运动，此时导体棒PQ 与线框间的滑动摩擦力为．经过一段时间，导体棒PQ 恰好到达磁场上边界，但未进入磁场，PQ 运动的距离是线框在磁场中运动距离的两倍．不计空气阻力，重力加速度为g ．求：（1）线框刚进入磁场时，BC 两端的电势差； （2）导体棒PQ 到达磁场上边界时速度大小；（3）导体棒PQ 到达磁场上边界前的过程线框中产生的焦耳热．【答案】（1）52mgR BL （2）2215mgR B L （3）32244125m g R B L【解析】试题分析：（1）线框刚进入磁场时是做匀速运动．由平衡知识可列：122mg mg BIL +=52BC mgRU IR BL==（2）设导体棒到达磁场上边界速度为，线框底边进入磁场时的速度为；导体棒相对于线框的距离为，线框在磁场中下降的距离为．52mgRIR BLε==联解上述方程式得：2215PQ mgRB L υ=（3）线框下降的时间与导体棒下滑的时间相等联解上述方程式得：32244125m g R Q B L =考点：法拉第电磁感应定律；物体的平衡.5．如图所示，两根相距d=1m 的足够长的光滑平行金属导轨位于xoy 竖直面内，两金属导轨一端接有阻值为R=2Ω的电阻．在y ＞0的一侧存在垂直纸面的磁场，磁场大小沿x 轴均匀分布，沿y 轴大小按规律0.5B y =分布。

高考物理法拉第电磁感应定律的推断题综合题试题及详细答案一、法拉第电磁感应定律1．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

(1)求金属棒达到稳定时的速度是多大；(2)金属棒从静止开始到稳定速度的过程中，电阻R 上产生的热量是多少？(3)若将金属棒滑行至cd 处的时刻记作t =0,从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，则t =1s 时磁感应强度应为多大？ 【答案】(1)8m/s 5 (2)0.0183J(3) 5T 46【解析】 【详解】(1) 在达到稳定速度前，金属棒的加速度逐渐减小，速度逐渐增大，达到稳定速度时，有sin A mg F θ=其中,A EF BIL I R r==+ 根据法拉第电磁感应定律，有E BLv = 联立解得：m 1.6sv =(2) 根据能量关系有21·sin 2mgs mv Q θ=+ 电阻R 上产生的热量R RQ Q R r=+ 解得：0.0183J R Q =(3) 当回路中的总磁通量不变时，金属棒中不产生感应电流，此时金属棒将沿导轨做匀加速运动，根据牛顿第二定律，有：sin mg ma θ=根据位移时间关系公式，有212x vt at =+设t 时刻磁感应强度为B ，总磁通量不变，有：()BLs B L s x '=+当t =1s 时，代入数据解得，此时磁感应强度：5T 46B '=2．两间距为L=1m 的平行直导轨与水平面间的夹角为θ=37° ,导轨处在垂直导轨平面向下、 磁感应强度大小B=2T 的匀强磁场中.金属棒P 垂直地放在导轨上，且通过质量不计的绝缘细绳跨过如图所示的定滑轮悬吊一重物（重物的质量m 0未知），将重物由静止释放，经过一 段时间，将另一根完全相同的金属棒Q 垂直放在导轨上，重物立即向下做匀速直线运动，金 属棒Q 恰好处于静止状态.己知两金属棒的质量均为m=lkg 、电阻均为R=lΩ，假设重物始终没有落在水平面上，且金属棒与导轨接触良好，一切摩擦均可忽略，重力加速度g=l0m/s 2，sin 37°=0.6，cos37°=0.8.求：（1）金属棒Q 放上后，金属棒户的速度v 的大小；（2）金属棒Q 放上导轨之前，重物下降的加速度a 的大小（结果保留两位有效数字）； （3）若平行直导轨足够长，金属棒Q 放上后，重物每下降h=lm 时，Q 棒产生的焦耳热.【答案】（1）3m/s v = （2）22.7m/s a = （3）3J 【解析】 【详解】(1)金属棒Q 恰好处于静止时sin mg BIL θ=由电路分析可知E BLv = ,2E I R= , 代入数据得，3m/s v =（2）P 棒做匀速直线运动时，0sin m g BIL mg θ=+， 金属棒Q 放上导轨之前，由牛顿第二定律可得00sin ()m g mg m m a θ-=+代入数据得，22.7m/s a =（3）根据能量守恒可得，0sin m gh mgh Q θ=+总 由于两个金属棒电阻串联，均为R ，可知 Q 棒产生的焦耳热为3J 2Q Q ==总3．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m4．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。

一、法拉第电磁感应定律1．如图所示，垂直于纸面的匀强磁场磁感应强度为B。

纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行。

从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：（1）拉力做功的功率P；（2）ab边产生的焦耳热Q.【答案】(1)P=222B L vR（2）Q=234B L vR【解析】【详解】（1）线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R（2）线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR2．如下图所示，MN、PQ为足够长的光滑平行导轨，间距L=0.5m.导轨平面与水平面间的夹角θ= 30°，NQ丄MN，N Q间连接有一个3R=Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

(1)求金属棒达到稳定时的速度是多大；(2)金属棒从静止开始到稳定速度的过程中，电阻R 上产生的热量是多少？(3)若将金属棒滑行至cd 处的时刻记作t =0,从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，则t =1s 时磁感应强度应为多大？ 【答案】(1)8m/s 5 (2)0.0183J(3) 5T 46【解析】 【详解】(1) 在达到稳定速度前，金属棒的加速度逐渐减小，速度逐渐增大，达到稳定速度时，有sin A mg F θ=其中,A EF BIL I R r==+ 根据法拉第电磁感应定律，有E BLv = 联立解得：m 1.6sv =(2) 根据能量关系有21·sin 2mgs mv Q θ=+ 电阻R 上产生的热量R RQ Q R r=+ 解得：0.0183J R Q =(3) 当回路中的总磁通量不变时，金属棒中不产生感应电流，此时金属棒将沿导轨做匀加速运动，根据牛顿第二定律，有：sin mg ma θ=根据位移时间关系公式，有212x vt at =+设t 时刻磁感应强度为B ，总磁通量不变，有：()BLs B L s x '=+当t =1s 时，代入数据解得，此时磁感应强度：5T 46B '=3．如图所示，间距为l 的平行金属导轨与水平面间的夹角为α，导轨间接有一阻值为R 的电阻，一长为l 的金属杆置于导轨上，杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ，导轨处于匀强磁场中，磁感应强度大小为B ，方向垂直于斜面向上，当金属杆受到平行于斜面向上大小为F 的恒定拉力作用，可以使其匀速向上运动；当金属杆受到平行于斜面向下大小为2F的恒定拉力作用时，可以使其保持与向上运动时大小相同的速度向下匀速运动，重力加速度大小为g ，求：（1）金属杆的质量；（2）金属杆在磁场中匀速向上运动时速度的大小。

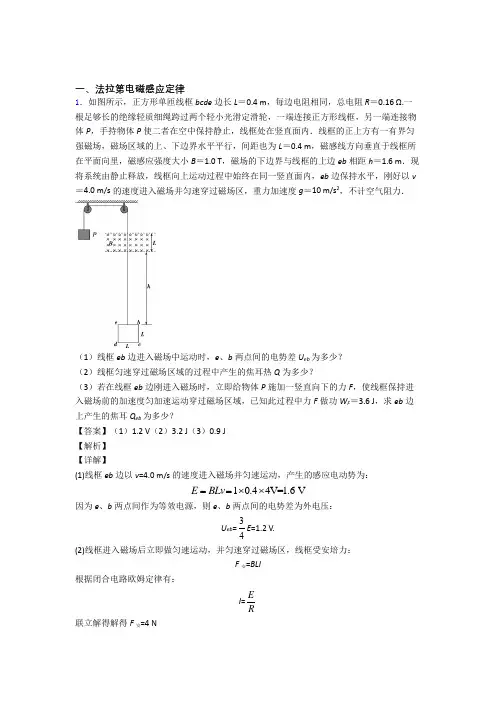

一、法拉第电磁感应定律1．如图所示，正方形单匝线框bcde边长L＝0.4 m，每边电阻相同，总电阻R＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P，手持物体P使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L＝0.4 m，磁感线方向垂直于线框所在平面向里，磁感应强度大小B＝1.0 T，磁场的下边界与线框的上边eb相距h＝1.6 m．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb边保持水平，刚好以v ＝4.0 m/s的速度进入磁场并匀速穿过磁场区，重力加速度g＝10 m/s2，不计空气阻力．（1）线框eb边进入磁场中运动时，e、b两点间的电势差U eb为多少？（2）线框匀速穿过磁场区域的过程中产生的焦耳热Q为多少？（3）若在线框eb边刚进入磁场时，立即给物体P施加一竖直向下的力F，使线框保持进入磁场前的加速度匀加速运动穿过磁场区域，已知此过程中力F做功W F＝3.6 J，求eb边上产生的焦耳Q eb为多少？【答案】（1）1.2 V（2）3.2 J（3）0.9 J【解析】【详解】(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：10.44V=1.6 VE BLv==⨯⨯因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：U eb=34E=1.2 V.(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：F安=BLI根据闭合电路欧姆定律有：I=E R联立解得解得F安=4 N所以克服安培力做功：=2=420.4J=3.2J W F L ⨯⨯⨯安安而Q =W 安，故该过程中产生的焦耳热Q =3.2 J(3)设线框出磁场区域的速度大小为v 1，则根据运动学关系有：22122v v a L -=而根据牛顿运动定律可知：()M m ga M m-=+联立整理得：12(M+m )( 21v -v 2)=(M-m )g ·2L 线框穿过磁场区域过程中，力F 和安培力都是变力，根据动能定理有：W F -W'安+(M-m )g ·2L =12(M+m )( 21v -v 2) 联立解得：W F -W'安=0而W'安= Q'，故Q'=3.6 J又因为线框每边产生的热量相等，故eb 边上产生的焦耳热：Q eb =14Q'=0.9 J. 答：(1)线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb =1.2 V. (2)线框匀速穿过磁场区域的过程中产生的焦耳热Q =3.2 J. (3) eb 边上产生的焦耳Q eb =0.9J.2．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。

备战高考物理法拉第电磁感应定律推断题综合题汇编含答案解析一、法拉第电磁感应定律1．如图所示,在磁感应强度B =1.0 T 的有界匀强磁场中(MN 为边界)，用外力将边长为L =10 cm 的正方形金属线框向右匀速拉出磁场，已知在线框拉出磁场的过程中，ab 边受到的磁场力F 随时间t 变化的关系如图所示，bc 边刚离开磁场的时刻为计时起点(即此时t =0).求:(1)将金属框拉出的过程中产生的热量Q ; (2)线框的电阻R .【答案】（1）2.0×10-3 J （2）1.0 Ω 【解析】 【详解】(1)由题意及图象可知，当0t =时刻ab 边的受力最大，为：10.02N F BIL ==可得：10.02A 0.2A 1.00.1F I BL ===⨯ 线框匀速运动，其受到的安培力为阻力大小即为1F ，由能量守恒：Q W =安310.020.1J 2.010J F L -==⨯=⨯(2) 金属框拉出的过程中产生的热量：2Q I Rt=线框的电阻：3222.010Ω 1.0Ω0.20.05Q R I t -⨯===⨯2．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。

PQ 右侧区域处于垂直纸面向里的匀强磁场中，磁感应强度大小为B ；PQ 左侧区域两导轨间有一面积为S 的圆形磁场区，该区域内磁感应强度随时间变化的图象如图乙所示，取垂直纸面向外为正方向，图象中B 0和t 0都为已知量。

一根电阻为r 、质量为m 的导体棒置于导轨上，0〜t 0时间内导体棒在水平外力作用下处于静止状态，t 0时刻立即撤掉外力，同时给导体棒瞬时冲量，此后导体棒向右做匀速直线运动，且始终与导轨保持良好接触。

求：(1)0~t 0时间内导体棒ab 所受水平外力的大小及方向 (2)t 0时刻给导体棒的瞬时冲量的大小 【答案】(1) ()00=BB SL t F R r + 水平向左 (2) 00mB SBLt【解析】 【详解】(1)由法拉第电磁感应定律得 ：010B SBS E t t t ∆Φ∆===∆∆ 所以此时回路中的电流为：()100B S E I R r R r t ==++ 根据右手螺旋定则知电流方向为a 到b.因为导体棒在水平外力作用下处于静止状态，故外力等于此时的安培力，即：()00==BB SLF F BIL R t r =+安由左手定则知安培力方向向右，故水平外力方向向左. (2)导体棒做匀速直线运动，切割磁感线产生电动势为：2E BLv =由题意知：12E E =所以联立解得：00B Sv BLt =所以根据动量定理知t 0时刻给导体棒的瞬时冲量的大小为：000mB SI mv BLt =-=答：(1)0~t 0时间内导体棒ab 所受水平外力为()00=BB SLt F R r +，方向水平向左.(2)t 0时刻给导体棒的瞬时冲量的大小00mB SBLt3．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。

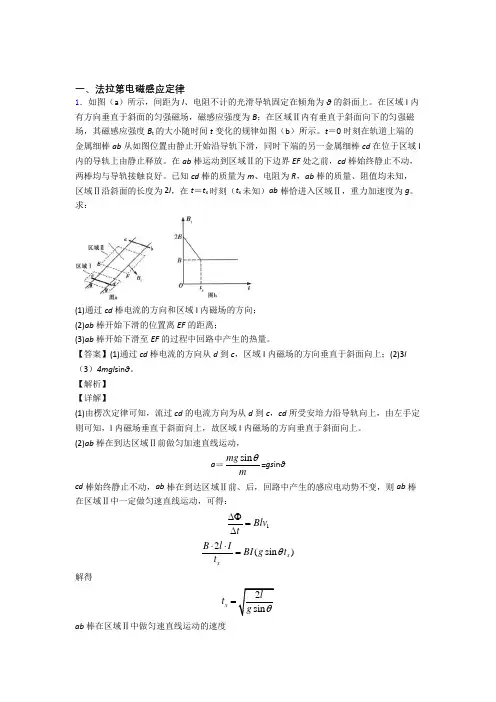

一、法拉第电磁感应定律1．如图（a ）所示，间距为l 、电阻不计的光滑导轨固定在倾角为θ的斜面上。

在区域I 内有方向垂直于斜面的匀强磁场，磁感应强度为B ；在区域Ⅱ内有垂直于斜面向下的匀强磁场，其磁感应强度B t 的大小随时间t 变化的规律如图（b ）所示。

t ＝0时刻在轨道上端的金属细棒ab 从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd 在位于区域I 内的导轨上由静止释放。

在ab 棒运动到区域Ⅱ的下边界EF 处之前，cd 棒始终静止不动，两棒均与导轨接触良好。

已知cd 棒的质量为m 、电阻为R ，ab 棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l ，在t ＝t x 时刻（t x 未知）ab 棒恰进入区域Ⅱ，重力加速度为g 。

求：(1)通过cd 棒电流的方向和区域I 内磁场的方向； (2)ab 棒开始下滑的位置离EF 的距离；(3)ab 棒开始下滑至EF 的过程中回路中产生的热量。

【答案】(1)通过cd 棒电流的方向从d 到c ，区域I 内磁场的方向垂直于斜面向上；(2)3l （3）4mgl sin θ。

【解析】 【详解】(1)由楞次定律可知，流过cd 的电流方向为从d 到c ，cd 所受安培力沿导轨向上，由左手定则可知，I 内磁场垂直于斜面向上，故区域I 内磁场的方向垂直于斜面向上。

(2)ab 棒在到达区域Ⅱ前做匀加速直线运动，a ＝sin mg mθ=gs in θ cd 棒始终静止不动，ab 棒在到达区域Ⅱ前、后，回路中产生的感应电动势不变，则ab 棒在区域Ⅱ中一定做匀速直线运动，可得：1Blv t∆Φ=∆ 2(sin )x xB l IBI g t t θ⋅⋅= 解得2sin x lt g θ=ab 棒在区域Ⅱ中做匀速直线运动的速度12sin v gl θ=则ab 棒开始下滑的位置离EF 的距离21232x h at l l =+= (3)ab 棒在区域Ⅱ中运动时间222sin xl lt v g θ== ab 棒从开始下滑至EF 的总时间222sin x lt t t g θ=+= 感应电动势：12sin E Blv Bl gl θ==ab 棒开始下滑至EF 的过程中回路中产生的热量：Q ＝EIt ＝4mgl sin θ2．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

一、法拉第电磁感应定律1．如图甲所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路。

线圈的半径为r1。

在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图乙所示，图线与横、纵轴的截距分别为t0和B0。

导线的电阻不计，求0至t1时间内(1)通过电阻R1上的电流大小及方向。

(2)通过电阻R1上的电荷量q。

【答案】(1)2023n B rRtπ电流由b向a通过R1(2)20213n B r tRtπ【解析】【详解】(1)由法拉第电磁感应定律得感应电动势为22022n B rBE n n rt t tππ∆Φ∆===∆∆由闭合电路的欧姆定律，得通过R1的电流大小为20233n B rEIR Rtπ==由楞次定律知该电流由b向a通过R1。

(2)由qIt=得在0至t1时间内通过R1的电量为:202113n B r tq ItRtπ==2．光滑平行的金属导轨MN和PQ,间距L=1.0m,与水平面之间的夹角α=30°,匀强磁场磁感应强度B=2.0T,垂直于导轨平面向上,MP间接有阻值R=2.0Ω的电阻,其它电阻不计,质量m=2.0kg的金属杆ab垂直导轨放置,如图(a)所示．用恒力F沿导轨平面向上拉金属杆ab,由静止开始运动,v−t图象如图(b)所示.g=10m/s2，导轨足够长．求：(1)恒力F的大小；(2)金属杆速度为2.0m/s时的加速度大小；(3)根据v−t图象估算在前0.8s内电阻上产生的热量．【答案】(1)18N(2)2m/s 2（3）4.12J 【解析】 【详解】（1）由题图知，杆运动的最大速度为4/m v m s =，有22sin sin mB L v F mgF mg Rαα=+=+安，代入数据解得F=18N ． （2）由牛顿第二定律可得：sin F F mg ma α--=安得222222212sin 182100.52/2/2B L v F mg R a m s m s m α⨯⨯----⨯⨯===， （3）由题图可知0.8s 末金属杆的速度为1 2.2/v m s =，前0.8s 内图线与t 轴所包围的小方格的个数约为28个，面积为28×0.2×0.2=1.12，即前0.8s 内金属杆的位移为 1.12x m =， 由能量的转化和守恒定律得：211sin 2Q Fx mgx mv α=--， 代入数据解得： 4.12J Q =． 【点睛】本题电磁感应与力学知识的综合，抓住速度图象的两个意义：斜率等于加速度，“面积”等于位移辅助求解．估算位移时，采用近似的方法，要学会运用．3．如图所示，两根相距为L 的光滑平行金属导轨CD 、EF 固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计．在导轨的左端接入阻值为R 的定值电阻，将质量为m 、电阻可忽略不计的金属棒MN 垂直放置在导轨上，可以认为MN 棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力．金属棒MN 以恒定速度v 向右运动过程中，假设磁感应强度大小为B 且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷．（1）请根据法拉第电磁感应定律，推导金属棒MN 中的感应电动势E ；（2）在上述情景中，金属棒MN 相当于一个电源，这时的非静电力与棒中自由电荷所受洛伦兹力有关．请根据电动势的定义，推导金属棒MN 中的感应电动势E ．（3）请在图中画出自由电荷所受洛伦兹力示意图．我们知道，洛伦兹力对运动电荷不做功．那么，金属棒MN 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请结合图中自由电荷受洛伦兹力情况，通过计算分析说明．【答案】（1）E BLv =；（2）v E BL =（3）见解析 【解析】 【分析】(1)先求出金属棒MN 向右滑行的位移,得到回路磁通量的变化量∆Φ ,再由法拉第电磁感应定律求得E 的表达式;(2)棒向右运动时,电子具有向右的分速度,受到沿棒向下的洛伦兹力，1v f e B =,棒中电子在洛伦兹力的作用下,电子从M 移动到N 的过程中,非静电力做功v W e Bl =,根据电动势定义WE q=计算得出E. （3）可以从微观的角度求出水平和竖直方向上的洛伦兹力做功情况，在比较整个过程中做功的变化状况． 【详解】（1）如图所示，在一小段时间∆t 内，金属棒MN 的位移 x v t ∆=∆这个过程中线框的面积的变化量S L x Lv t ∆=∆=∆ 穿过闭合电路的磁通量的变化量B S BLv t ∆Φ=∆=∆根据法拉第电磁感应定律 E t∆Φ=∆ 解得 E BLv =（2）如图所示，棒向右运动时，正电荷具有向右的分速度，受到沿棒向上的洛伦兹力1v f e B =，f 1即非静电力在f 的作用下，电子从N 移动到M 的过程中，非静电力做功v W e BL =根据电动势定义 W E q= 解得 v E BL =（3）自由电荷受洛伦兹力如图所示．设自由电荷的电荷量为q ，沿导体棒定向移动的速率为u ．如图所示，沿棒方向的洛伦兹力1f q B =v ，做正功11ΔΔW f u t q Bu t =⋅=v 垂直棒方向的洛伦兹力2f quB =，做负功22ΔΔW f v t quBv t =-⋅=-所以12+=0W W ，即导体棒中一个自由电荷所受的洛伦兹力做功为零．1f 做正功，将正电荷从N 端搬运到M 端，1f 相当于电源中的非静电力，宏观上表现为“电动势”，使电源的电能增加；2f 做负功，宏观上表现为安培力做负功，使机械能减少．大量自由电荷所受洛伦兹力做功的宏观表现是将机械能转化为等量的电能，在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用． 【点睛】本题较难，要从电动势定义的角度上去求电动势的大小，并学会从微观的角度分析带电粒子的受力及做功情况．4．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小；（2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m5．如图甲所示，相距d 的两根足够长的金属制成的导轨，水平部分左端ef 间连接一阻值为2R 的定值电阻，并用电压传感器实际监测两端电压，倾斜部分与水平面夹角为37°.长度也为d 、质量为m 的金属棒ab 电阻为R ，通过固定在棒两端的金属轻滑环套在导轨上，滑环与导轨上MG 、NH 段动摩擦因数μ＝18(其余部分摩擦不计)．MN 、PQ 、GH 相距为L ，MN 、PQ 间有垂直轨道平面向下、磁感应强度为B 1的匀强磁场，PQ 、GH 间有平行于斜面但大小、方向未知的匀强磁场B 2，其他区域无磁场，除金属棒及定值电阻，其余电阻均不计，sin 37°＝0.6，cos 37°＝0.8，当ab 棒从MN 上方一定距离由静止释放通过MN 、PQ 区域(运动过程中ab 棒始终保持水平)，电压传感器监测到U －t 关系如图乙所示．（1）求ab 棒刚进入磁场B 1时的速度大小． （2）求定值电阻上产生的热量Q 1.（3）多次操作发现，当ab 棒从MN 以某一特定速度进入MNQP 区域的同时，另一质量为2m ，电阻为2R 的金属棒cd 只要以等大的速度从PQ 进入PQHG 区域，两棒均可同时匀速通过各自场区，试求B 2的大小和方向．【答案】（1）11.5U B d （2）2221934-mU mgL B d；（3）32B 1 方向沿导轨平面向上【解析】 【详解】(1)根据ab 棒刚进入磁场B 1时电压传感器的示数为U ,再由闭合电路欧姆定律可得此时的感应电动势：1 1.52UE U R U R=+⋅= 根据导体切割磁感线产生的感应电动势计算公式可得：111E B dv =计算得出:111.5Uv B d=. (2)设金属棒ab 离开PQ 时的速度为v 2，根据图乙可以知道定值电阻两端电压为2U ，根据闭合电路的欧姆定律可得：12222B dv R U R R⋅=+ 计算得出：213Uv B d=；棒ab 从MN 到PQ ，根据动能定理可得： 222111sin 37cos3722mg L mg L W mv mv μ︒︒⨯-⨯-=-安 根据功能关系可得产生的总的焦耳热 ：=Q W 总安根据焦耳定律可得定值电阻产生的焦耳热为：122RQ Q R R =+总联立以上各式得出：212211934mU Q mgL B d=-(3)两棒以相同的初速度进入场区匀速经过相同的位移，对ab 棒根据共点力的平衡可得：221sin 37cos3702B d vmg mg Rμ︒︒--=计算得出：221mgRv B d =对cd 棒分析因为：2sin 372cos370mg mg μ︒︒-⋅>故cd 棒安培力必须垂直导轨平面向下，根据左手定则可以知道磁感应强度B 2沿导轨平面向上，cd 棒也匀速运动则有：1212sin 372cos37022B dv mg mg B d R μ︒︒⎛⎫-+⨯⨯⨯= ⎪⎝⎭将221mgRv B d =代入计算得出：2132B B =. 答：(1)ab 棒刚进入磁场1B 时的速度大小为11.5UB d; (2)定值电阻上产生的热量为22211934mU mgL B d -;(3)2B 的大小为132B ，方向沿导轨平面向上.6．如图所示，两平行光滑的金属导轨MN 、PQ 固定在水平面上，相距为L ，处于竖直向下的磁场中，整个磁场由n 个宽度皆为x0的条形匀强磁场区域1、2、3、…n 组成，从左向右依次排列，磁感应强度的大小分别为B 、2B 、3B 、…nB ，两导轨左端MP 间接入电阻R ，一质量为m 的金属棒ab 垂直于MN 、PQ 放在水平导轨上，与导轨电接触良好，不计导轨和金属棒的电阻。

备战高考物理专题复习法拉第电磁感应定律的推断题综合题含答案解析一、法拉第电磁感应定律1．如图所示，面积为0.2m 2的100匝线圈处在匀强磁场中，磁场方向垂直于线圈平面。

已知磁感应强度随时间变化的规律为B =（2+0.2t ）T ，定值电阻R 1=6 Ω，线圈电阻R 2=4Ω求：（1）磁通量变化率，回路的感应电动势。

（2）a 、b 两点间电压U ab 。

【答案】（1）0.04Wb/s 4V （2）2.4V 【解析】 【详解】（1）由B =（2+0.2t ）T 得磁场的变化率为0.2T/s Bt∆=∆ 则磁通量的变化率为：0.04Wb/s BS t t∆Φ∆==∆∆ 根据E nt∆Φ=∆可知回路中的感应电动势为： 4V BE nnS t t∆Φ∆===∆∆ （2）线圈相当于电源，U ab 是外电压，根据电路分压原理可知：1122.4V ab ER R R U =+=答：（1）磁通量变化率为0.04Wb/s ，回路的感应电动势为4V 。

（2）a 、b 两点间电压U ab 为2.4V 。

2．如图甲所示，足够长的光滑平行金属导轨MN 、PQ 竖直放置，其宽度1L m =，一匀强磁场垂直穿过导轨平面，导轨的上端M 与P 之间连接一阻值为0.40R =Ω的电阻，质量为0.01m kg =、电阻为0.30r =Ω的金属棒ab 紧贴在导轨上.现使金属棒ab 由静止开始下滑，下滑过程中ab 始终保持水平，且与导轨接触良好，其下滑距离x 与时间t 的关系如图乙所示，图象中的OA 段为曲线，AB 段为直线，导轨电阻不计，g 取210/(m s 忽略ab 棒运动过程中对原磁场的影响)．()1判断金属棒两端a 、b 的电势哪端高； ()2求磁感应强度B 的大小；()3在金属棒ab 从开始运动的1.5s 内，电阻R 上产生的热量．【答案】(1) b 端电势较高(2) 0.1B T = (3) 0.26J 【解析】 【详解】()1由右手定可判断感应电流由a 到b ，可知b 端为感应电动势的正极，故b 端电势较高。

高考物理法拉第电磁感应定律的推断题综合复习附答案解析一、法拉第电磁感应定律1．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。

PQ 右侧区域处于垂直纸面向里的匀强磁场中，磁感应强度大小为B ；PQ 左侧区域两导轨间有一面积为S 的圆形磁场区，该区域内磁感应强度随时间变化的图象如图乙所示，取垂直纸面向外为正方向，图象中B 0和t 0都为已知量。

一根电阻为r 、质量为m 的导体棒置于导轨上，0〜t 0时间内导体棒在水平外力作用下处于静止状态，t 0时刻立即撤掉外力，同时给导体棒瞬时冲量，此后导体棒向右做匀速直线运动，且始终与导轨保持良好接触。

求：(1)0~t 0时间内导体棒ab 所受水平外力的大小及方向 (2)t 0时刻给导体棒的瞬时冲量的大小 【答案】(1) ()00=BB SL t F R r + 水平向左 (2) 00mB SBLt【解析】 【详解】(1)由法拉第电磁感应定律得 ：010B SBS E t t t ∆Φ∆===∆∆ 所以此时回路中的电流为：()100B S E I R r R r t ==++ 根据右手螺旋定则知电流方向为a 到b.因为导体棒在水平外力作用下处于静止状态，故外力等于此时的安培力，即：()00==BB SLF F BIL R t r =+安由左手定则知安培力方向向右，故水平外力方向向左. (2)导体棒做匀速直线运动，切割磁感线产生电动势为：2E BLv =由题意知：12E E =所以联立解得：00BSv BLt =所以根据动量定理知t 0时刻给导体棒的瞬时冲量的大小为：000mB SI mv BLt =-=答：(1)0~t 0时间内导体棒ab 所受水平外力为()00=BB SLt F R r +，方向水平向左.(2)t 0时刻给导体棒的瞬时冲量的大小00mB SBLt2．如图甲所示，一个圆形线圈的匝数n ＝100，线圈面积S ＝200cm 2，线圈的电阻r ＝1Ω，线圈外接一个阻值R ＝4Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示。

高考物理法拉第电磁感应定律的推断题综合复习及答案一、法拉第电磁感应定律1．如图所示，正方形单匝线框bcde边长L＝0.4 m，每边电阻相同，总电阻R＝0.16 Ω.一根足够长的绝缘轻质细绳跨过两个轻小光滑定滑轮，一端连接正方形线框，另一端连接物体P，手持物体P使二者在空中保持静止，线框处在竖直面内．线框的正上方有一有界匀强磁场，磁场区域的上、下边界水平平行，间距也为L＝0.4 m，磁感线方向垂直于线框所在平面向里，磁感应强度大小B＝1.0 T，磁场的下边界与线框的上边eb相距h＝1.6 m．现将系统由静止释放，线框向上运动过程中始终在同一竖直面内，eb边保持水平，刚好以v ＝4.0 m/s的速度进入磁场并匀速穿过磁场区，重力加速度g＝10 m/s2，不计空气阻力．（1）线框eb边进入磁场中运动时，e、b两点间的电势差U eb为多少？（2）线框匀速穿过磁场区域的过程中产生的焦耳热Q为多少？（3）若在线框eb边刚进入磁场时，立即给物体P施加一竖直向下的力F，使线框保持进入磁场前的加速度匀加速运动穿过磁场区域，已知此过程中力F做功W F＝3.6 J，求eb边上产生的焦耳Q eb为多少？【答案】（1）1.2 V（2）3.2 J（3）0.9 J【解析】【详解】(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：10.44V=1.6 VE BLv==⨯⨯因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：U eb=34E=1.2 V.(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：F安=BLI根据闭合电路欧姆定律有：I=E R联立解得解得F安=4 N所以克服安培力做功：=2=420.4J=3.2J W F L ⨯⨯⨯安安而Q =W 安，故该过程中产生的焦耳热Q =3.2 J(3)设线框出磁场区域的速度大小为v 1，则根据运动学关系有：22122v v a L -=而根据牛顿运动定律可知：()M m ga M m-=+联立整理得：12(M+m )( 21v -v 2)=(M-m )g ·2L 线框穿过磁场区域过程中，力F 和安培力都是变力，根据动能定理有：W F -W'安+(M-m )g ·2L =12(M+m )( 21v -v 2) 联立解得：W F -W'安=0而W'安= Q'，故Q'=3.6 J又因为线框每边产生的热量相等，故eb 边上产生的焦耳热：Q eb =14Q'=0.9 J. 答：(1)线框eb 边进入磁场中运动时，e 、b 两点间的电势差U eb =1.2 V. (2)线框匀速穿过磁场区域的过程中产生的焦耳热Q =3.2 J. (3) eb 边上产生的焦耳Q eb =0.9J.2．如图甲所示，两根足够长的水平放置的平行的光滑金属导轨，导轨电阻不计，间距为L ，导轨间电阻为R 。

高考物理专题复习法拉第电磁感应定律的推断题综合题及答案解析一、法拉第电磁感应定律1．如图所示，垂直于纸面的匀强磁场磁感应强度为B。

纸面内有一正方形均匀金属线框abcd，其边长为L，总电阻为R，ad边与磁场边界平行。

从ad边刚进入磁场直至bc边刚要进入的过程中，线框在向左的拉力作用下以速度v匀速运动，求：（1）拉力做功的功率P；（2）ab边产生的焦耳热Q.【答案】(1)P=222B L vR（2）Q=234B L vR【解析】【详解】（1）线圈中的感应电动势E=BLv 感应电流I=E R拉力大小等于安培力大小F=BIL 拉力的功率P=Fv=222 B L v R（2）线圈ab边电阻R ab=4R 运动时间t=L vab边产生的焦耳热Q=I2R ab t =23 4B L vR2．如图所示，间距为l的平行金属导轨与水平面间的夹角为 ，导轨间接有一阻值为R的电阻，一长为l的金属杆置于导轨上，杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ，导轨处于匀强磁场中，磁感应强度大小为B ，方向垂直于斜面向上，当金属杆受到平行于斜面向上大小为F 的恒定拉力作用，可以使其匀速向上运动；当金属杆受到平行于斜面向下大小为2F的恒定拉力作用时，可以使其保持与向上运动时大小相同的速度向下匀速运动，重力加速度大小为g ，求：（1）金属杆的质量；（2）金属杆在磁场中匀速向上运动时速度的大小。

【答案】（1）4sin F m g α=；（2）2222344tan RE RFv B l B l μα=-。

【解析】 【分析】 【详解】（1）金属杆在平行于斜面向上大小为F 的恒定拉力作用下可以保持匀速向上运动，设金属杆的质量为m ，速度为v ，由力的平衡条件可得sin cos F mg mg BIl αμα=++，同理可得sin cos 2Fmg mg BIl αμα+=+， 由闭合电路的欧姆定律可得E IR =，由法拉第电磁感应定律可得E BLv =，联立解得4sin Fm g α=，（2）金属杆在磁场中匀速向上运动时速度的大小2222344tan RE RFv B l B l μα=-。

高考物理—法拉第电磁感应定律的推断题综合压轴题专题复习附答案解析一、法拉第电磁感应定律1．如图所示，在垂直纸面向里的磁感应强度为B 的有界矩形匀强磁场区域内，有一个由均匀导线制成的单匝矩形线框abcd ，线框平面垂直于磁感线。

线框以恒定的速度v 沿垂直磁场边界向左运动，运动中线框dc 边始终与磁场右边界平行，线框边长ad =l ，cd =2l ，线框导线的总电阻为R ，则线框离开磁场的过程中，求：（1）线框离开磁场的过程中流过线框截面的电量q ； （2）线框离开磁场的过程中产生的热量 Q ； （3）线框离开磁场过程中cd 两点间的电势差U cd ． 【答案】（1）22Bl q R =（2） 234B l vQ R=（3）43cd Blv U =【解析】 【详解】(1)线框离开磁场的过程中,则有：2E B lv =gE I R=q It =l t v=联立可得：22Bl q R=(2)线框中的产生的热量：2Q I Rt=解得：234B l vQ R=(3) cd 间的电压为：23cd U I R =g解得：43cd BlvU =2．如下图所示，MN 、PQ 为足够长的光滑平行导轨，间距L =0.5m.导轨平面与水平面间的夹角θ= 30°，NQ 丄MN ，N Q 间连接有一个3R =Ω的电阻，有一匀强磁场垂直于导轨平面，磁感应强度为01B T =，将一根质量为m =0.02kg 的金属棒ab 紧靠NQ 放置在导轨上，且与导轨接触良好，金属棒的电阻1r =Ω，其余部分电阻不计，现由静止释放金属棒，金属棒沿导轨向下运动过程中始终与NQ 平行，当金属棒滑行至cd 处时速度大小开始保持不变，cd 距离NQ 为 s=0.5 m ，g =10m/s 2。

(1)求金属棒达到稳定时的速度是多大；(2)金属棒从静止开始到稳定速度的过程中，电阻R 上产生的热量是多少？(3)若将金属棒滑行至cd 处的时刻记作t =0,从此时刻起，让磁感应强度逐渐减小，可使金属棒中不产生感应电流，则t =1s 时磁感应强度应为多大？ 【答案】(1)8m/s 5 (2)0.0183J(3) 5T 46【解析】 【详解】(1) 在达到稳定速度前，金属棒的加速度逐渐减小，速度逐渐增大，达到稳定速度时，有sin A mg F θ=其中,A EF BIL I R r==+ 根据法拉第电磁感应定律，有E BLv = 联立解得：m 1.6sv =(2) 根据能量关系有21·sin 2mgs mv Q θ=+ 电阻R 上产生的热量R RQ Q R r=+ 解得：0.0183J R Q =(3) 当回路中的总磁通量不变时，金属棒中不产生感应电流，此时金属棒将沿导轨做匀加速运动，根据牛顿第二定律，有：sin mg ma θ=根据位移时间关系公式，有212x vt at =+设t 时刻磁感应强度为B ，总磁通量不变，有：()BLs B L s x '=+当t =1s 时，代入数据解得，此时磁感应强度：5T 46B '=3．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。

全国各地备战高考物理分类：法拉第电磁感应定律推断题综合题汇编及详细答案一、法拉第电磁感应定律1．如图，水平面（纸面）内同距为l 的平行金属导轨间接一电阻，质量为m 、长度为l 的金属杆置于导轨上，t ＝0时，金属杆在水平向右、大小为F 的恒定拉力作用下由静止开始运动．0t 时刻，金属杆进入磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场区域，且在磁场中恰好能保持匀速运动．杆与导轨的电阻均忽略不计，两者始终保持垂直且接触良好，两者之间的动摩擦因数为μ．重力加速度大小为g ．求（1）金属杆在磁场中运动时产生的电动势的大小； （2）电阻的阻值．【答案】0F E Blt g m μ⎛⎫=- ⎪⎝⎭ ； R =220B l t m【解析】 【分析】 【详解】（1）设金属杆进入磁场前的加速度大小为a ，由牛顿第二定律得：ma=F-μmg ① 设金属杆到达磁场左边界时的速度为v ，由运动学公式有：v =at 0 ②当金属杆以速度v 在磁场中运动时，由法拉第电磁感应定律，杆中的电动势为:E=Blv ③ 联立①②③式可得:0F E Blt g m μ⎛⎫=-⎪⎝⎭④ （2）设金属杆在磁场区域中匀速运动时，金属杆的电流为I ，根据欧姆定律：I=ER⑤ 式中R 为电阻的阻值．金属杆所受的安培力为：f BIl = ⑥ 因金属杆做匀速运动，由牛顿运动定律得：F –μmg–f=0 ⑦联立④⑤⑥⑦式得: R =220B l t m2．如图(a )所示，一个电阻值为R 、匝数为n 的圆形金属线圈与阻值为2R 的电阻R 1连接成闭合回路，线圈的半径为r 1, 在线圈中半径为r 2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图(b )所示，图线与横、纵轴的截距分别为t 0和B 0，导线的电阻不计．求(1) 0~t0时间内圆形金属线圈产生的感应电动势的大小E；(2) 0~t1时间内通过电阻R1的电荷量q．【答案】（1）202n B r Etπ=（2）20123n B t rqRtπ=【解析】【详解】（1）由法拉第电磁感应定律E ntφ∆=∆有202n B rBE n St tπ∆==∆①（2）由题意可知总电阻R总=R+2R=3 R②由闭合电路的欧姆定律有电阻R1中的电流EIR=总③0~t1时间内通过电阻R1的电荷量1q It=④由①②③④式得20123n B t rqRtπ=3．如图甲所示，两根间距L=1.0m、电阻不计的足够长平行金属导轨ab、cd水平放置，一端与阻值R=2.0Ω的电阻相连．质量m=0.2kg的导体棒ef在恒定外力F作用下由静止开始运动，已知导体棒与两根导轨间的最大静摩擦力和滑动摩擦力均为f=1.0N，导体棒电阻为r=1.0Ω，整个装置处于垂直于导轨平面向上的匀强磁场B中，导体棒运动过程中加速度a 与速度v的关系如图乙所示（取g=10m/s2）．求：（1）当导体棒速度为v时，棒所受安培力F安的大小（用题中字母表示）．（2）磁场的磁感应强度B．（3）若ef棒由静止开始运动距离为S=6.9m时，速度已达v′=3m/s．求此过程中产生的焦耳热Q．【答案】（1）；（2）；（3）【解析】【详解】(1)当导体棒速度为v时,导体棒上的电动势为E,电路中的电流为I.由法拉第电磁感应定律由欧姆定律导体棒所受安培力联合解得:(2)由图可以知道:导体棒开始运动时加速度 ,初速度 ,导体棒中无电流.由牛顿第二定律知计算得出:由图可以知道:当导体棒的加速度a=0时,开始以做匀速运动此时有:解得:(3)设ef棒此过程中,产生的热量为Q,由功能关系知 :带入数据计算得出故本题答案是：（1）；（2）；（3）【点睛】利用导体棒切割磁感线产生电动势，在结合闭合电路欧姆定律可求出回路中的电流，即可求出安培力的大小，在求热量时要利用功能关系求解。
