暖通专业设计文件审查要点一、文件完整性1.检查施工图纸和相关设计文件的完整性，包括总平面图、实施图、管道布置图、设备布置图、剖面图等是否齐全。
2.查看施工图纸的命名、编码和版本信息是否正确，确保文件的准确性和可追溯性。
3.检查施工图纸是否包含必要的图例说明和技术规范的引用，以确保施工图纸的可读性和正确性。
二、设计准确性1.检查施工图纸中的尺寸、比例和标注是否准确，确保施工图纸符合实际情况。
2.检查施工图纸中的管道和设备布置是否符合设计要求和安全规范，确保施工图纸的合理性和可施工性。
3.检查施工图纸中的管道和设备连接方式、管径、材料等设计参数是否符合设计要求和技术标准，确保施工图纸的可靠性和可持续性。
三、系统效能1.检查暖通系统的设计是否满足建筑物的舒适度和节能要求，确保系统的高效运行。
2.检查暖通系统的水力平衡和风量平衡是否合理，确保系统的正常运行和稳定性。
3.检查暖通系统的控制策略是否合理，确保系统的自动化控制和能耗控制效果。
四、施工可行性1.检查施工图纸中的管道和设备布置是否便于施工，确保施工过程的顺利进行。
2.检查施工图纸中的管道和设备安装方式和细节是否合理，确保施工质量和施工安全。
五、配合设计1.检查施工图纸是否与其他专业的设计文件协调一致，例如土建、结构、电气等，确保整个建筑工程的一致性和协调性。
2.检查施工图纸中的暖通系统与其他系统的连接和接口设计是否合理，确保系统之间的良好配合和协同工作。
六、合规性审查1.检查施工图纸中的材料选择、规格、品牌是否符合相关法律法规和技术标准，确保施工的合规性和质量可控性。
2.检查施工图纸中的消防安全设计是否合理，并符合相关法规和标准的要求，确保建筑消防安全。
七、专业技术审查1.对暖通系统设计文件中的设计计算、模拟分析和工程经验等进行专业技术审查，确保设计方案的科学性和合理性。
2.评估设计文件中的创新性、可持续性和可推广性，为未来的建筑项目提供参考和借鉴。
1水暖专业图纸的审查要点水暖专业图纸的审查要点摘要施工前图纸审核是施工准备阶段的一项重要技术工作。
根据本项目专业图纸审查的情况，结合以往的施工经验，总结了安装专业图纸审查中注意的各项问题。
关键词施工图审查系统图关系施工前图纸审核是施工准备阶段的一项重要技术工作，目的是减少施工图的差错，确保工程质量和施工顺利进行，降低建设成本。
各相关专业技术人员在接到施工图以后应学习图纸，领会设计意图，了解图纸设计的要求及相关文件，熟悉图纸的内容、要点和特点，掌握工程情况，以便采取有效的施工方法和可行的技术措施。
根据本项目专业图纸审查中出现的问题，主要注意要点如下：首先，给排水及暖通专业与其他专业的关系问题1、专业设计相互之间的关系，如：给排水暖通设备与电气动力间的匹配是否合理；电气线路、管道、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾；连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符；水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确；管道井的内部布置是否合理，进出管路有无矛盾等。
2、给排水暖通管道安装与建筑结构的关系，如：预留、预埋位置与安装实际需要是否相符；设备基础位置、尺寸、标高是否满足管道敷设的需要；管道沟位置、尺寸、标高是否满足管道敷设的需要；建筑标高是否明确；给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾；有关建筑设计.如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾等。
其次，施工图审查注意要点现将建筑给排水、消防、暖通工程审图的经验要点分类介绍如下：1、施工设计总说明。
设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定；设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、管道及设备保温等内容；图纸资料是否齐全，能否满足施工需要；主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理；管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施；设计意图、工程特点、设备设施及其控制工艺流程，工艺要求是否明确。

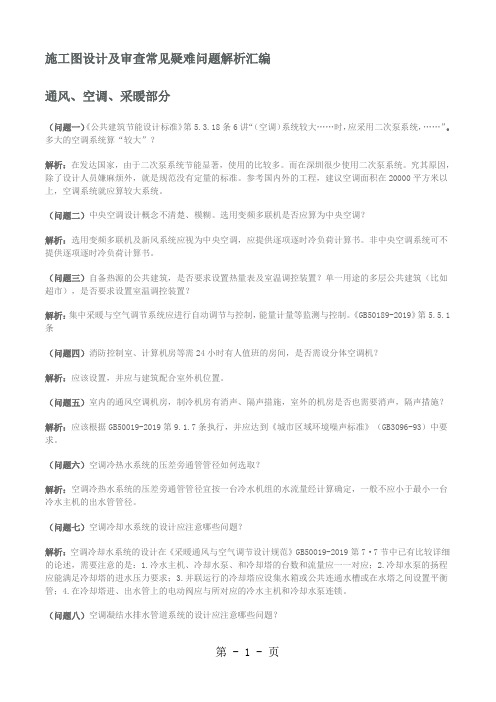

施工图设计及审查常见疑难问题解析汇编通风、空调、采暖部分（问题一）《公共建筑节能设计标准》第5.3.18条6讲“（空调）系统较大……时，应采用二次泵系统，……”。
多大的空调系统算“较大”？解析：在发达国家，由于二次泵系统节能显著，使用的比较多。
而在深圳很少使用二次泵系统。
究其原因，除了设计人员嫌麻烦外，就是规范没有定量的标准。
参考国内外的工程，建议空调面积在20000平方米以上，空调系统就应算较大系统。
（问题二）中央空调设计概念不清楚、模糊。
选用变频多联机是否应算为中央空调？解析：选用变频多联机及新风系统应视为中央空调，应提供逐项逐时冷负荷计算书。
非中央空调系统可不提供逐项逐时冷负荷计算书。
（问题三）自备热源的公共建筑，是否要求设置热量表及室温调控装置？单一用途的多层公共建筑（比如超市），是否要求设置室温调控装置？解析：集中采暖与空气调节系统应进行自动调节与控制，能量计量等监测与控制。
《GB50189-2019》第5.5.1条（问题四）消防控制室、计算机房等需24小时有人值班的房间，是否需设分体空调机？解析：应该设置，并应与建筑配合室外机位置。
（问题五）室内的通风空调机房，制冷机房有消声、隔声措施，室外的机房是否也需要消声，隔声措施？解析：应该根据GB50019-2019第9.1.7条执行，并应达到《城市区域环境噪声标准》（GB3096-93）中要求。
（问题六）空调冷热水系统的压差旁通管管径如何选取？解析：空调冷热水系统的压差旁通管管径宜按一台冷水机组的水流量经计算确定，一般不应小于最小一台冷水主机的出水管管径。
（问题七）空调冷却水系统的设计应注意哪些问题？解析：空调冷却水系统的设计在《采暖通风与空气调节设计规范》GB50019-2019第7·7节中已有比较详细的论述，需要注意的是：1.冷水主机、冷却水泵、和冷却塔的台数和流量应一一对应；2.冷却水泵的扬程应能满足冷却塔的进水压力要求；3.并联运行的冷却塔应设集水箱或公共连通水槽或在水塔之间设置平衡管；4.在冷却塔进、出水管上的电动阀应与所对应的冷水主机和冷却水泵连锁。
暖通专业图纸设计审查要点在建筑工程中，暖通专业图纸的设计质量直接关系到建筑物的舒适度、能源效率和运行成本。
因此，对暖通专业图纸进行严格的设计审查至关重要。
以下是一些在审查暖通专业图纸时需要重点关注的要点。
一、设计说明1、工程概况审查设计说明中对工程的概述是否准确、完整，包括建筑物的用途、面积、层数、高度等基本信息。
2、设计依据检查设计依据是否齐全、有效，包括相关的规范、标准、图集以及建设单位的要求等。
3、室内外设计参数确认室内外的温度、湿度、风速等设计参数是否符合当地的气候条件和建筑物的使用要求。
4、空调系统明确空调系统的类型（如集中式、分散式、半集中式等）、冷热源形式（如冷水机组、热泵、锅炉等）、送风方式（如侧送、顶送、下送等）以及控制方式等是否合理。
5、通风系统审查通风系统的设置目的（如排除有害气体、保证人员新风需求等）、通风量计算依据和通风方式（如机械通风、自然通风）是否恰当。
6、防排烟系统检查防排烟系统的设计是否符合防火规范的要求，包括排烟量、防烟分区划分、排烟口和送风口的设置位置及风速等。
二、设备材料表1、设备选型核对空调主机、风机、水泵等设备的型号、规格、性能参数是否满足设计要求，是否与系统计算匹配。
2、材料规格确认管材、阀门、保温材料等的材质、规格、型号是否正确，是否符合工程的使用条件和质量要求。
三、平面图1、空调系统布置查看空调室内外机的位置是否合理，是否便于安装、维修和操作，冷媒管和冷凝水管的走向是否顺畅，长度是否在合理范围内。
2、通风系统布置检查通风设备（如风机、通风管道）的位置和布置是否符合气流组织的要求，是否与其他专业的设备和管道发生冲突。
3、防排烟系统布置审查防烟楼梯间、前室、合用前室等部位的正压送风口和排烟口的位置、尺寸是否符合规范要求，排烟风道的布置是否合理。
4、管道综合布置留意暖通管道与其他专业（如给排水、电气）管道的交叉情况，是否存在碰撞或间距不足的问题，管道的标高是否满足建筑净高的要求。
水暖专业图纸会审要点一个新项目，拿到一套新施工图，往往几天内建设单位就要急吼吼地组织图纸会审，并且对图纸会审的质量要求还相当高，以后施工过程中再发现设计上有问题，甲代的第一句话往往就是：“你图纸会审时怎么不提出来？”。
为了在这有限的时间里尽可能全面地找出水暖专业图上的问题，我总结了水暖专业图纸会审的30条要点。
1) 图纸说明中是否明确交待管道系统的工作介质、工作压力和试验压力2) 图纸说明中是否有图例，如果有图例的话，管道施工图中是否有符号是图例中未列入的3) 图纸说明中是否明确交待管道的材质、压力等级、外径、壁厚、连接工艺及所执行的产品标准4) 图纸说明中是否明确交待阀门的型号、压力等级、连接方式及所执行的产品标准5) 图纸说明中是否明确交待温度和压力仪表的具体型号、规格、量程及所执行的产品标准，压力表前是否有表弯和根部阀6) 图纸说明中是否明确交待管道伸缩节的型号、材质、压力等级、连接工艺、设计伸缩量及所执行的产品标准7) 图纸说明中是否明确交待管道系统的防腐做法和保温做法，其中保温材料是否有明确其厚度、容重、燃烧等级及所执行的产品标准8) 图纸说明中是否明确交待所执行的标准图的图集编号、具体页数，以及具体到页内某一个大样图编号。
这就要求施工单位技术管理人员占有并且熟悉本专业的标准图，还必须不厌其烦地逐一查阅标准图9) 地下层、首层、二层、标准层、顶层和屋面层的平面图中，各立管系统的编号、具体定位等是否一致10) 管道平面图与管道系统图是否吻合，特别是管道走向、口径、标高、平面定位等是否吻合11) 管道流程图与管道平面及系统图是否吻合12) 管道的平面、系统图与细部大样图是否吻合13) 管道图纸设计中如果有管道小尺度偏转、移位等，要核算是否够管件的配合尺寸14) 图纸说明中一般会要求卧室隔壁的排水立管采用双壁螺旋静音排水管，图纸会审时应具体明确哪几根排水管按此要求执行。
15) 如果设计管道连接工艺采用法兰连接，是否有交待法兰垫片的材质和厚度16) 管道与建筑、结构专业是否有矛盾，特别是与梁、柱、板、门洞、窗洞、烟风道、沉箱、建筑保温层等是否有矛盾17) 建筑、结构专业为水暖安装专业考虑的预留洞，如消火栓箱留洞、正压送风口留洞、地下管道层水暖管沟留洞等，是否与水暖专业的要求相吻合18) 进、出楼栋的管道，与室外管线图逐一进行核对，检查其平面定位、高程、管道材质、口径、连接工艺等是否有矛盾19) 外立面明装的雨水立管和空调冷凝水立管，其平面定位与建筑专业是否有矛盾，特别是有没有留够外保温厚度20) 外立面明装的雨水立管和空调冷凝水立管，与外立面凸出的造型之间是否有矛盾21) 天面雨水斗的做法，与建筑专业的要求（通常是执行建筑专业的某张标准图）是否相吻合22) 地暖盘管在地面的竖向大样图，与建筑专业做法表中楼、地面的做法是否一致，特别是在卫生间、生活阳台处，格外要仔细核查其找平层、防水层、保护层、隔热层、管道层、保护层等是否对应相符23) 管道密集处（如水暖井、商铺走廊上空等处），管道排布是否有互相矛盾之处，是否有必要补充断面大样图，是否有必要补充管道联合支架详图24) 管道密集处，应核算管道间距是否足够管道连接作业、防腐及保温作业的操作空间，如果设计有阀门，特别是法兰阀门，还应核算是否够法兰及阀门保温盒的空间，阀门手柄朝向是否有明确交待25) 喷淋系统的末端试验及放空装置，是否便于操作，是否与建筑装修专业相吻合，是否兼顾了美观26) 厨、卫排水管的升顶通气管在天面与烟风道顶部风帽是否有矛盾27) 室外综合管线图中各专业管线之间在高程、平面定位上是否有矛盾，特别是与检查井、阀门井之间有无矛盾，其中井的尺寸和管道、管件的尺寸均要按其外轮廓尺寸计算28) 室外各种井口，与园林园建图中的车行道、人行道、小品、铺装面、路缘石、树木等是否有矛盾29) 焊接钢管、无缝钢管等手工电弧焊连接的管道（如室外埋地采暖供回水管、水暖井内的采暖主立管），其三通是采用成品三通还是现场挖眼焊接三通必须加以明确30）室外各种井口的标高与园林园建地形图是否相吻合嗯，最后补充说一句，上述总结的30条是针对多层或高层民用住宅楼项目的水暖专业，其它类型的项目可以参考，但还是应该要补充其针对性的其它内容。

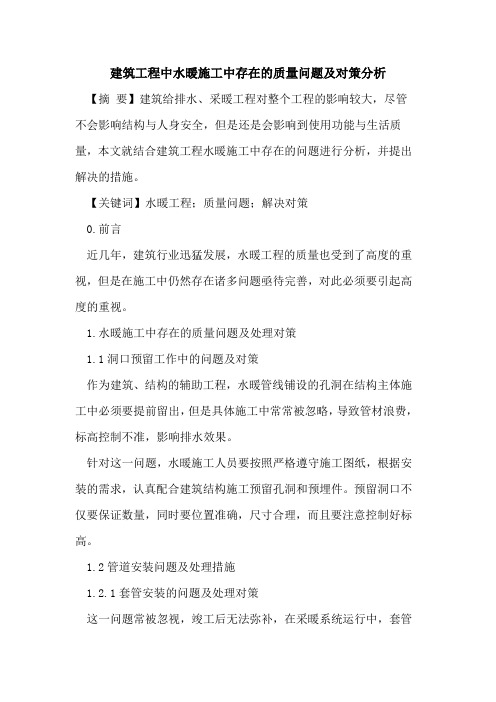

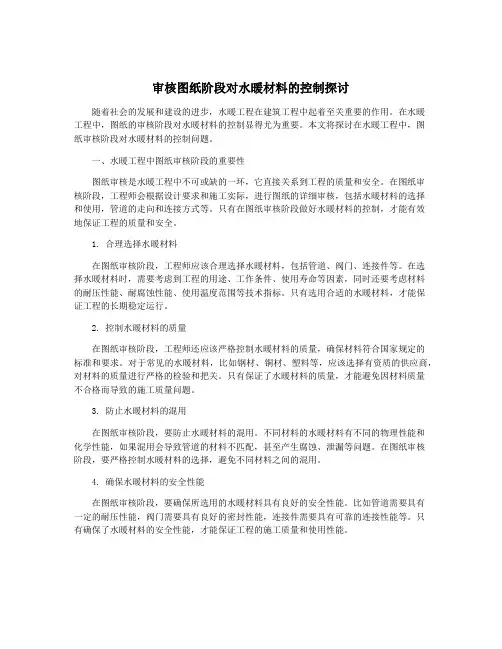

建筑工程中水暖施工中存在的质量问题及对策分析【摘要】建筑给排水、采暖工程对整个工程的影响较大，尽管不会影响结构与人身安全，但是还是会影响到使用功能与生活质量，本文就结合建筑工程水暖施工中存在的问题进行分析，并提出解决的措施。
【关键词】水暖工程；质量问题；解决对策0.前言近几年，建筑行业迅猛发展，水暖工程的质量也受到了高度的重视，但是在施工中仍然存在诸多问题亟待完善，对此必须要引起高度的重视。
1.水暖施工中存在的质量问题及处理对策1.1洞口预留工作中的问题及对策作为建筑、结构的辅助工程，水暖管线铺设的孔洞在结构主体施工中必须要提前留出，但是具体施工中常常被忽略，导致管材浪费，标高控制不准，影响排水效果。
针对这一问题，水暖施工人员要按照严格遵守施工图纸，根据安装的需求，认真配合建筑结构施工预留孔洞和预埋件。
预留洞口不仅要保证数量，同时要位置准确，尺寸合理，而且要注意控制好标高。
1.2管道安装问题及处理措施1.2.1套管安装的问题及处理对策这一问题常被忽视，竣工后无法弥补，在采暖系统运行中，套管随着管道移动，影像美观性。
从其原因来看，主要是套管与管道间的的缝隙比较小，这就要求在施工中将管道支架安装在合适的位置，不能用墙当支架，控制好套管与管道间的距离。
1.2.2穿楼套管的问题及措施在竣工后，穿楼套管存在缺陷，不符合规定，无法发挥作用，在水暖施工中受到重视程度不够，土建工人也不够重视，导致套管的安装不符合规定。
针对则以问题，在有地下水的基础下，钢管穿过地下室的墙要做好防水工作，在施工中采用刚性套管或管道直接穿过基础墙，如果基础沉降较大管道被压破，使水流入地下破坏建筑的地基，破坏建筑物的质量，这就要求做好管道过墙前后应加自然弯来减少过墙处的管道被压破产生不良后果。
1.2.3接口渗漏问题及完善手段在管道运行过程中，水在接口处或沿管壁发生渗漏问题，从其原因来看，主要是由于管材、管件存在裂缝，管壁薄厚不等导致的。
《河北省房屋建筑工程施工图设计文件审查要点》房屋建筑（三）房屋建筑给水排水专业1 一般规定1.1 施工图审查要点及要求本章各节中所列出的施工图设计内容就是给水排水专业施工图审查要点。
《强制条文》和有关“法律、法规”的规定是审查的重点，涉及安全隐患、环境保护、节水、节能的问题，也是必审内容。
与每节中所述审查设计内容有关的规范，规定列于文后中括号内。
《强制条文》以××标准××条表示。
有关法规以法规名称或文号表示。
为提高设计水平，对一些重要规范条文也列出，以便提出审查建议，这些重要的规范条文则以××规范××条表示。
1.2关于《强制条文》的说明建设部《实施工程建设强制性标准监督规定》第三条：本规定所称工程建设强制性标准是指直接涉及工程质量、安全、卫生及环境保护等方面的工程建设标准《强制性条文》。
《强制条文》就是强制标准，必须严格执行。
如对《强制条文》不理解或有疑问，应向主管部门反映，但正式修改前，不能以任何理由拒绝执行《强制条文》。
标准规范有多种且又经常修订，相互之间难免存在不协调的地方，现就掌握的情况说明如下：，属本专业设计范围的，也应严格执行。
如GB50242-2002第，第，由于各设计单位分工不同，难定由什么专业设计，如分工给排水专业，亦应严格执行。
，设计、审查可以不管它。
还有一些《强制条文》有条件的执行，审查时应灵活掌握。
如GB50336-2002第，GB50015-2003第1.2.3 GB50045-95（2005年版）是对2001年版的局部条文修订。
修订公告称“经此次修改的原条文同时废止”。
意思很明确，不管原条文是《强制条文》还是普通条文，经本次修改后一律作废了。
同理，没有修改的条文，不管是《强制条文》、普通条文，其内容，性质不变，应仍然有效。
2 设计文件的内容和深度审查要点国务院《建设工程质量管理条例》第二十一条规定：设计文件应当符合国家规定的设计深度要求。

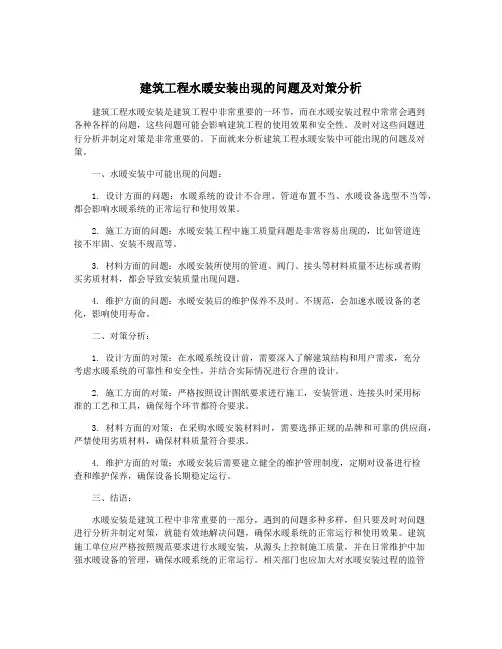

建筑工程水暖安装出现的问题及对策分析建筑工程水暖安装是建筑工程中非常重要的一环节，而在水暖安装过程中常常会遇到各种各样的问题，这些问题可能会影响建筑工程的使用效果和安全性。
及时对这些问题进行分析并制定对策是非常重要的。
下面就来分析建筑工程水暖安装中可能出现的问题及对策。
一、水暖安装中可能出现的问题：1. 设计方面的问题：水暖系统的设计不合理、管道布置不当、水暖设备选型不当等，都会影响水暖系统的正常运行和使用效果。
2. 施工方面的问题：水暖安装工程中施工质量问题是非常容易出现的，比如管道连接不牢固、安装不规范等。
3. 材料方面的问题：水暖安装所使用的管道、阀门、接头等材料质量不达标或者购买劣质材料，都会导致安装质量出现问题。
4. 维护方面的问题：水暖安装后的维护保养不及时、不规范，会加速水暖设备的老化，影响使用寿命。
二、对策分析：1. 设计方面的对策：在水暖系统设计前，需要深入了解建筑结构和用户需求，充分考虑水暖系统的可靠性和安全性，并结合实际情况进行合理的设计。
2. 施工方面的对策：严格按照设计图纸要求进行施工，安装管道、连接头时采用标准的工艺和工具，确保每个环节都符合要求。
3. 材料方面的对策：在采购水暖安装材料时，需要选择正规的品牌和可靠的供应商，严禁使用劣质材料，确保材料质量符合要求。
4. 维护方面的对策：水暖安装后需要建立健全的维护管理制度，定期对设备进行检查和维护保养，确保设备长期稳定运行。
三、结语：水暖安装是建筑工程中非常重要的一部分，遇到的问题多种多样，但只要及时对问题进行分析并制定对策，就能有效地解决问题，确保水暖系统的正常运行和使用效果。
建筑施工单位应严格按照规范要求进行水暖安装，从源头上控制施工质量，并在日常维护中加强水暖设备的管理，确保水暖系统的正常运行。
相关部门也应加大对水暖安装过程的监管力度，建立健全相关检测机制，对水暖安装工程进行严格把关，防止安装质量出现问题。
只有这样，才能真正保障建筑工程水暖安装质量，确保用户的使用安全和舒适度。

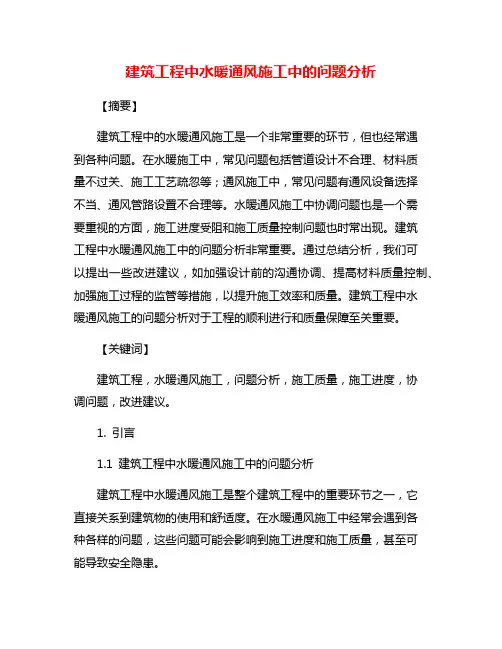

建筑工程中水暖通风施工中的问题分析【摘要】建筑工程中的水暖通风施工是一个非常重要的环节，但也经常遇到各种问题。
在水暖施工中，常见问题包括管道设计不合理、材料质量不过关、施工工艺疏忽等；通风施工中，常见问题有通风设备选择不当、通风管路设置不合理等。
水暖通风施工中协调问题也是一个需要重视的方面，施工进度受阻和施工质量控制问题也时常出现。
建筑工程中水暖通风施工中的问题分析非常重要。
通过总结分析，我们可以提出一些改进建议，如加强设计前的沟通协调、提高材料质量控制、加强施工过程的监管等措施，以提升施工效率和质量。
建筑工程中水暖通风施工的问题分析对于工程的顺利进行和质量保障至关重要。
【关键词】建筑工程，水暖通风施工，问题分析，施工质量，施工进度，协调问题，改进建议。
1. 引言1.1 建筑工程中水暖通风施工中的问题分析建筑工程中水暖通风施工是整个建筑工程中的重要环节之一，它直接关系到建筑物的使用和舒适度。
在水暖通风施工中经常会遇到各种各样的问题，这些问题可能会影响到施工进度和施工质量，甚至可能导致安全隐患。
在水暖施工中，常见问题包括管道设计不合理、管材质量不达标、接头漏水、排水不畅等；而在通风施工中，常见问题则包括风道设计不合理、风管安装不牢固、风口设置不当等。
这些问题都会直接影响到建筑物的使用效果，甚至可能影响到建筑物的整体结构安全。
在水暖通风施工中，协调问题也是一个需要重视的方面。
不同工种之间的配合不当、工序顺序混乱等都可能导致施工进度受阻。
而施工进度受阻问题往往会带来额外的成本和工期延误，对整个项目都会造成影响。
建筑工程中水暖通风施工中的问题分析至关重要。
只有及时发现和解决施工中的问题，才能确保工程顺利进行，确保建筑物的质量和安全。
在接下来的正文中，我们将更详细地探讨水暖施工和通风施工中常见的问题，并提出改进建议，以期能更好地解决这些问题。
2. 正文2.1 水暖施工中常见问题水暖施工中常见问题包括管道漏水、管道连接处不牢固、管道设计不合理等。
