DO30-2型数字多功能校准仪

D030A多功能校准仪使用说明书潍坊华祺仪器制造有限公司一、用途、特点：DO30A型多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。

仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。

可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。

输出调节可选择键盘（按键）控制或电位器控制。

具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。

适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。

二、主要功能：1 、 5 1/2位LED数字显示输出量，按实际值和百分比两种方式同时显示。

2 、采用键盘控制输出量的增减。

键盘控制量分为100%/N、10%/N、1%/N、0.1%/N （N为4、5、6、10、15）。

3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。

4 、交、直流电压输出范围为0～1050V。

5 、交、直流电流输出范围为0～ 20A。

6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。

7 、输出超载能自动保护，手动复位。

8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。

9 、钳形表测量：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。

四、技术性能：1 、稳定性： AC﹤满量程的0.02%/5分钟DC﹤满量程的0.01%/5分钟作精密测量时仪器需预热两小时。

2 、交流失真度：﹤0.5%3 、直流纹波系数：﹤0.05%（额定输出时）4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）5 、输出电压、电流以及中值电阻的范围及准确度见（附表1）（23℃±2℃，输出值大于10%量程）附表（1）输出项目输出范围额定输出最大输出准确度交直流电压0～300mV 20mA 100mA 基本误差：DC：±（0.02%读数+0.03%量程）AC：±（0.03%读数+0.05%量程交流电压100mV以下、电流2mA以下不考核精度1KHz附加误差±0.05%读数0～1V～3V 50mA 100mA0～5V～10V～30V 100mA 200mA0～50V～100V～300V50mA 100mA0～250V～500V～1000VDC:20mAAC:40mADC:20mAAC:60mA交直流电流0～100mADC:3VAC:36V0～1ADC:3VAC:12V 电压附加误差：±0.02mV0～20A 1.5V标准电阻10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω)另加× 1K、× 1倍率档位（10kΩ～24MΩ)0.25W ±(0.3%+20mΩ)注：（1）工作环境温度超过23 ℃±2 ℃，每变化10℃，附加误差小于该量程基本误差（2）50A 1KHz误差为±（读数值的0.15%+满量程的0.05%）6 、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%8 、工作时间：连续9 、外形尺寸：180×480×480mm310 、重量：约16kg。

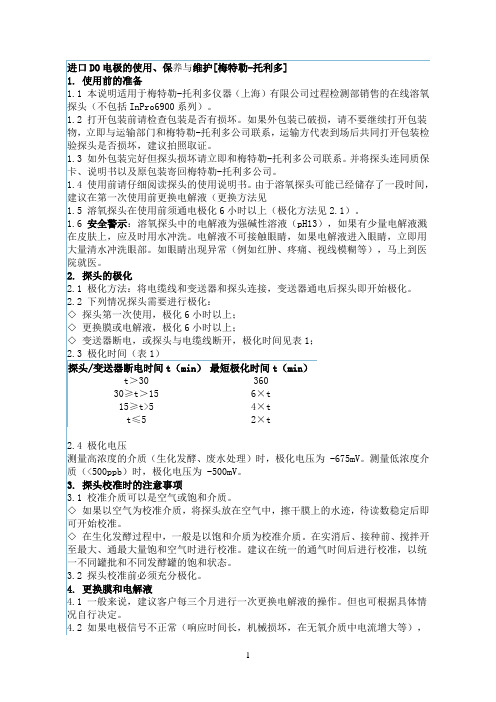

就需要更换膜。

图1 溶氧探头的结构4.2.1 更换膜的操作步骤（本操作仅限于InPro6000系列，不适用于Φ12mm溶氧探头）：1) 将探头与电缆断开；2) 旋下探头前端的膜保护套（此时溶氧膜在保护套内）；3) 将溶氧膜内的电解液倒在废液缸中；4) 把溶氧膜保护套（连同溶氧膜）倒放在工作台上；5) 取一把小号一字螺丝刀，用刀尖部抵住溶氧膜的保护圈上（见图2）。

轻轻用力将膜从保护套管中压下，用力方向为垂直略向外倾斜。

★ 注意：刀口不能抵住膜片，否则将损坏溶氧膜。

6) 取一个待换的溶氧膜，添加电解液。

以下操作与图2 溶氧膜的拆卸4.2.2 更换电解液的操作图3 更换电解液1) 将膜内的残余电解液倒掉，用去离子水冲洗膜体内部，用吸水纸吸干；2) 将膜倾斜，电解液垂直向下，如图3a所示；3) 轻轻挤压电解液瓶，使电解液缓慢的流入膜体内；4) 电解液加入量见图3b；5) 确认膜体内部没有气泡，如有气泡可轻弹膜体，排除气泡；6) 将膜体缓慢的旋转套入内电极上，再小心的旋紧不锈钢套管。

5. 探头在空气中的电流值异常5.1 探头在空气中的电流值指的是把探头暴露在空气中的电流值，一般用绝对值表示。

不同类型的溶氧探头在空气中的电流值范围不同，详见探头使用说明书。

5.2 空气中的电流值偏低，通常的原因和处理方法如下：5.2.1 铂阴极表面有氧化物质覆盖（见图4），此时可以把内电极的头部对着亮光观察阴极，可以看到阴极的表面为黑色。

可用标号1000目以上的砂纸轻轻地在铂丝头部来回打磨数次，只要铂丝表面发亮即可。

切不可打磨过度，否则内电极头部会受损。

5.2.2 铂阴极未能接触到溶氧膜（见图5）。

1）检查溶氧膜是否旋紧、到位，如果属于这种情况，应旋紧膜保护套直至图1中所示的黑色密封圈看不到为止。

2）检查溶氧膜膜片，如果有过度的突起，使阴极不能接触到膜片，必须更换溶氧膜。

5.3 空气中的电流值偏高，常见的原因和处理方法如下（表2）：原因处理方法探头极化不充分确认极化时间是否符合表1探头受到污损清洗探头（应采用去离子水，不能采用含乙醇的清洗液）电解液老化更换电解液膜老化或损坏更换膜电缆损坏更换电缆（不接探头时变送器应显示很低且稳定的电流值）变送器损坏尝试更换变送器6. 溶氧探头的保存6.1 探头较长时间不用时应将保护帽套好，放置在空气中保存。

58000DO3020A多功能校验仪、电度表校验仪、功率表校验仪\三相交直流电表校验仪DO3020A多功能校验仪，是根据国家标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表、交/直流电流表和功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器和功率继电器等进行校验和检定。

本仪器具有电能表校验功能。

◆本校验仪技术指标依据的标准JJG307—88交流电能表检定规程JJG597—89交流电能表检定装置规程SD109—83电能检定装置检定规程SD—11—83交流仪表检定装置检定装置检定方法◆主要功能说明数字调频、调相、调幅、智能化设计、操作由键盘控制；电压、电流输出具有恒压、恒流特性，定频、定相功能；多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；直流输出与交流输出分开；输出电压短路、输出电流开路具有自动保护功能，并有声光提示；背光式液晶显示直观明了；采用编程方式电表进行检验，直接显示误差并打印测试结果；具有除电能表外的软件修正标准表功能。

◆主要技术参数输出电压档：30V、100V、200V、400V、600V调节细度为0.01%，各档有20%余量；输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01%，各档有20%余量；输出频率范围：45—65Hz，调节细度0.01Hz；输出相位调节：0—360°，调节细度0.1°；相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；输出波形失真度：电压、电流波形失真度<0.5%；直流电压与交流电压相同并增加直流75mv档；直流电流与交流电流相同并增加直流1mA档；输出直流电压、电流纹波为≤1%；输出电压、电流、功率稳定度为0.02%/2（分钟）；输出电压、电流表准确度0.1%；（电能表精度0.1%）。

电流表、电压表检定装置操作规程本规程适用于使用DO30-ⅡB多功能校准仪检定电压表、电流表、数字表以及用于测量电流、电压及电阻的万用表的检定装置。

1.接通电源，按下检定装置电源开关，预热5分钟（长期不用或湿度较大时，预热时间长一些）。

2.观察检定装置显示屏，无闪烁后，将电流表或电压表等（简称被检表）的接线端与检定装置信号输出端用专用导线进行连接（红端接被检表正极，黑端接被检表负极）。

3.根据被检表类别及检定要求，将检定装置面板上的功能开关（DCV直流电压,ACV交流电压,ACI交流电流,DCI直流电流,Ω电阻）、量程开关（所选量程应大于被检表量程）拨到相应的位置，调节外置键盘上的满度，使量程与被检表量程接近。

将外置信号输出键盘的功能开关拨到相应的位置（模拟输出或数字输出，模拟输出旋转旋钮输出数值，数字输出按键盘，输出指定数值）。

4.根据JJG124-2005《电流表、电压表、功率表及电阻表》检定规程要求转动输出键盘上的旋钮，对被检表进行各分度线的检定，旋转旋钮到各个刻度线，读取各个分度线的仪器标准值并进行记录。

对准确度小于或等于0.5级的仪表，每个检定点应读数两次，其余仪表读数一次；凡公用一个标度尺的多量程仪表，只对其中某个量程（称全量程）的测量范围内带数字的分度线进行检定，对其余量程（称非全量程）只检量程上限和可以判定最大误差的分度线。

5.读数时应注意视差。

带有刀型指针的仪表，应使视线经指示器尖端与仪表度盘垂直。

带有镜面标度尺的仪表，应使视线经指示器尖端与镜面反射像重合。

6.检定多量程表时，每检定完一个量程后都应将旋钮归零，以防止超出被检表的量程，烧坏被检表。

7.检定结束后，将输出键盘上的旋钮归到零位，关闭检定装置的电源开关，将专用连接导线从被检表接线端取下，收好。

8.当仪器出现“超载”灯亮，将输出调节电位器逆时针旋到底（使用数字输出时应按下下降10%键3秒使输出回灵）。

然后，按复位键复位，按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。

36000DO30-III+型交直流标准源、多功能校准仪、多功能校验仪本标准源采用240×64液晶屏显示，具有良好中文人机对话界面的智能化交直流电压、电流及中值电阻的标准源。

采用数字编码技术，，完全智能化操作，使用简单方便。

采用先进的大规模集成电路，又有符合国家规程的数据处理软件支持，可适用模拟式和数字式两种被检表的测试数据处理方式。

以卓越的D/A转换器为基础，以单片机为核心，其输出实现数字调节。

AC/DC电路采用真有效值转换, 极大提高了交流输出值的准确度。

交流信号源采用数字合成技术，失真度低，能满足不同频率被检表的要求。

可靠的功放使其有较强的负载能力。

本标准源具有校准功能，确保了其高线性度和准确度。

同时采用了大闭环反馈电路，确保了其高稳定性。

并设有量程自动转换功能，自动过载保护功能，明显的标志提示功能和兼容性好的打印机接口，更体现了其可靠、高效、安全、方便的特点。

备有打印机接口和RS232C标准接口，WINDOWS界面测试软件。

主要用于检定校验各种模拟式直流0.1级和交流0.2级以下各类表及相应等级的数字式多用表。

广泛应用于工矿企业、科研院所、铁路、电力、计量测试所等单位的质检、计量及仪表维修，元器件检测等。

∙输出显示6位，误差显示：4位。

∙采用国际流行“闭壳”校准技术，无需打开机箱，即可对仪器进行校准。

∙高分辨率达20ppm，六位输出值任意设定。

∙采用乘法器和自稳幅技术，对负载适应性强。

∙自动量程切换，可打印检定数据表格。

∙程控设定+数字编码电位器，方便调节各种电量。

∙备有打印机和RS232C标准接口，WINDOWS界面测试软件。

配备我公司开发的专用测试软件，可实现电脑与DO30－Ⅲ+型交直流标准源的双向控制。

通过电脑即可控制标准源输出。

直流电压：10μV～1100V七个量程 0.02% 。

直流电流：10μA～11A（22A）九个量程0.05%。

交流电压：10μV～1100V七个量程 0.05%交流电流：10μA～11A（22A）九个量程0.08%交流频率：45Hz～450Hz连续可调，调节细度1Hz标准电阻：10Ω～10MΩ外形尺寸：l外形尺寸：l × d × h : 488 × 480 × 200（mm）整机质量：22kg技术参数：。

电压表示值误差测量结果的不确定度评定一、概述1、测量依据：JJG124-2005《电流表、电压表、功率表及电阻表检定规程》；2、测量环境：环境温度（20±5）℃相对湿度(40%～60%)3、测量标准：多功能校准仪DO30-ⅡB3.1测量范围：U：（0～1000）V3.2准确度等级：DC：±（读数×0.02%+量程×0.03%）AC：±（读数×0.03%+量程×0.05%）4、被测对象：指针式交直流电压表量程：150V/300V/600V频率：50Hz准确度等级：0.5级5、测量方法：采用标准仪器作测量标准来测量指针式交直流电压表示值的实际值。

被测交直流电压表示值与实际值之差为交流电压表的示值误差。

二、数学模型NV V V -=∆V ∆——被测电压表示值误差V——被测电压表示值N V ——标准表电压值三、输入量的标准不确定度评定1、输入量V 的标准不确定度1u 的评定输入量V 的不确定度来源主要是被测电压表的测量不重复性，采用A 类方法进行评定。

1.1、多功能校准仪在标准条件下对0.5级标准电压表，选择DC150V量程150V 点，当频率为50Hz 时，连续测量10次，结果如下：150.088150.096150.012150.009150.011150.097150.079150.016150.042150.074平均值为：150.0524V单次实验标准差：S =0.036VDC150V 的A 类不确定度：%024.0150u 1==S 多功能校准仪在标准条件下对0.5级标准电压表，选择DC300V量程300V 点，当频率为50Hz 时，连续测量10次，结果如下：300.135300.015300.127300.012300.137300.025300.133300.139300.019300.128平均值为：300.0870V单次实验标准差：S =0.065vDC300V 的A 类不确定度：%022.0300u 1==S 多功能校准仪在标准条件下对0.5级标准电压表，选择DC600V量程600V 点，当频率为50Hz 时，连续测量10次，结果如下：599.575599.540599.578599.550599.635599.655599.873599.512599.515599.567平均值为：599.6000V单次实验标准差：S =0.107VDC600V 的A 类不确定度：%018.0600u 1==S1.2、在实验标准条件不变的情况下，可测得AC150V 的单次实验标准差：S=0.040VAC150V 的A 类不确定度：1u =0.027%AC300V 的单次实验标准差：S=0.069vAC300V 的A 类不确定度：1u =0.023%AC600V 的单次实验标准差：S=0.114VAC600V 的A 类不确定度：1u =0.019%2、输入量N V 的标准不确定度2u 的评定输入量N V 的标准不确定度主要由标准仪器的准确度引起，采用B类方法进行评定。

一、用途、特点 (1)二、主要功能 (1)三、技术参数 (2)四、工作原理及框图 (5)五、使用方法 (5)六、校准与维修 (17)七：注意事项 (19)八、应用举例 (20)九、成套性 (23)一、用途、特点DO30-IIB型多功能校准仪（以下简称校准仪）是具有五位半LCD 液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。

另设有22档标准电阻器组，方便校准万用表电阻档。

备有RS232接口实现数据自动处理功能。

校准仪采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节选择数字键式控制和编码器调节组合，使其控制灵活，反应迅速，实现定值输出和连续调节的不同需求，使用更加方便快捷。

适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。

亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。

广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。

二、主要功能2.1 5位半LCD数字显示输出量，同屏显示档位、量程、被检表示值误差r A和引用误差r m、误差修正值、输出量百分比、被检表满度值、频率、步进值，按实际值和百分比两种方式同时显示输出量，即时读出被检仪表的误差，省时省力。

2.2采用调节器键盘控制输出量的增减。

调节器上有键盘和编码器两种配置，光标初始位置在最后一位，按左右箭头可移动至除第一位数字外的各位数下方。

编码器依光标位置增减数值。

键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N为4、5、6、10、15）。

2.3交、直流电压输出范围:0～250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,电压最大输出1100V。

2.4交、直流电流输出范围:0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A,电流最大输出22A。

DO30-Ⅱ型多功能校准仪使用说明书一：概述DO30-Ⅱ型多功能校准仪（以下简称校准仪)是一种LCD 数字显示输出值的交、直流标准电压、电流发生器，可用于校验、检定、计量数字式、指针式三用表及0.2级以下电压、电流各类表头。

如选购钳形表校验线圈则可以校验交直流钳形表（0-1000A）,另设有标准电阻器组，可方便校验电阻表。

校准仪采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。

优选的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度，交流输出线性更好。

窗口同时显示输出实际值、百分比、频率。

输出调节既可采用面板“按位”调节、“百分比”调节，也可采用外接“外控调节盒”调节。

整机采用“闭环控制”电路设计，极大的提高了输出稳定性。

整机并具有过压、过流自动保护功能。

本校准仪交、直流电压输出22档（0~1000V）；交、直流电流输出22档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程均通过精密开关转换。

具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。

广泛被仪表生产、维修、计量检定等部门使用。

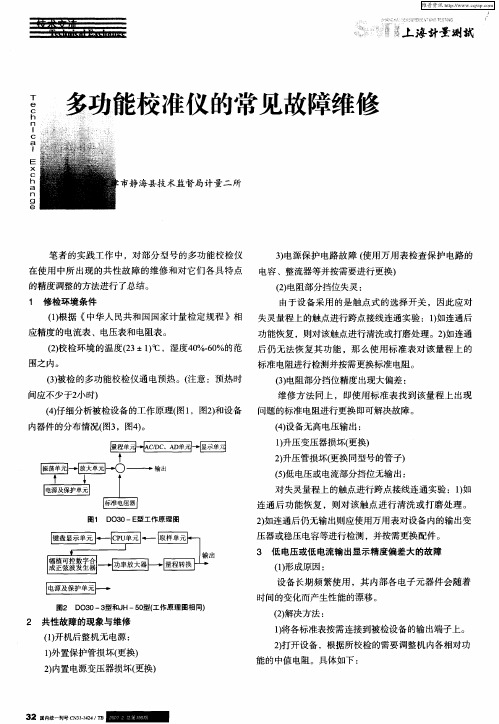

二、工作原理及方框图2.1：工作原理本校准仪主要有数字合成正弦波信号发生器、功率放大器、项目与量程转换、CPU单元、键盘及显示单元、电源与保护单元、标准电阻器等组成。

其基本工作原理是：数字正弦波信号发生器产生的微弱电信号，经功率放大器放大，放大后的固定信号进行电压变换，送到项目、量程转换，进行分压或限流，以取得多量限值；直接输出。

键盘输入信息，经CPU处理，送显示单元显示结果。

三、主要特点3.1 电压短路、电流开路自动保护。

3.2 交、直流电流输出可达24A。

3.3 输出超载自动保护，手动复位，工作更加可靠。

3.4 输出调节可以“按位”调节，也可按“百分比”调节。
