多功能校准仪型号安全操作及保养规程
前言
本文档旨在向用户介绍多功能校准仪型号的安全操作及保养规程，
以保障用户的安全和多功能校准仪型号的正常使用。
操作安全规程
1.在使用多功能校准仪型号前，请仔细阅读用户手册，并按
照手册所述操作，避免错误操作导致设备损坏或人员受伤。
2.使用过程中，确保多功能校准仪型号处于平稳、干燥且通
风良好的工作环境中。
避免直接阳光照射或靠近热源等场所操作。
3.使用多功能校准仪型号时，应先确保其处于稳定状态，避
免在移动或者不平稳状态下进行操作。
4.在使用多功能校准仪型号时，请使用符合要求的电源和电
线，并确保电源接口通畅无损。
5.取下或更换电子元件时，请先将多功能校准仪型号的电源
关闭。
6.当多功能校准仪型号出现故障或异常时，请勿自行修理，
应及时联系生产厂家或维护人员进行检查。
保养规程
1.在多功能校准仪型号使用时，应每隔一段时间清理其外表
面，避免积尘或其他杂物进到仪表内部。
2.长时间不使用多功能校准仪型号时，应断开电源，并注意
存放环境和条件，放置在干燥、不过度照射阳光的位置。
3.对于多功能校准仪型号内部的电子元件和电路，在不懂的
情况下，应该避免随意开启和改装。
4.多功能校准仪型号的维修保养应由专业人员进行，使用合
适的工具和设备，确保维修过程中不会对设备造成损坏和人员带来危险。
结束语
多功能校准仪型号的安全操作和保养具有重要的意义，对于提高仪表的使用寿命、保障人员财产安全都具有重要的作用。
希望用户能够遵守安全操作规程并认真保养好多功能校准仪，使它更好地为生产和生活服务。
电子测试仪器校准方法说明书一、引言电子测试仪器在各个领域中起着至关重要的作用，但是为了确保测试结果的准确性和可靠性，必须对测试仪器进行定期校准。
本说明书将详细介绍电子测试仪器的校准方法，以确保测试过程的准确性和可重复性。
二、校准前准备在进行电子测试仪器的校准之前，需要做一些准备工作，包括：1. 确认校准环境：选择一个无干扰和稳定的环境进行校准，以确保测试仪器不受外界干扰。
2. 检查校准设备：确保校准设备的良好状态，确保设备的准确性和可靠性。
3. 校准记录备份：在校准之前，建议备份和保存所有校准记录，以便于后续的比对和追溯。
三、校准步骤下面将详细介绍电子测试仪器的校准步骤，以确保测试结果的准确性：1. 校准前检查：首先进行电子测试仪器的外观检查，确保仪器外部没有损坏或异物。
然后检查仪器的连接线缆和探头，确保其完好无损。
2. 仪器预热：根据测试仪器的规格和要求，预热仪器一定时间，以确保仪器达到稳定工作状态。
3. 校准标准物的选择：根据测试仪器的类型和要求，选择合适的校准标准物，如电阻箱、电压源等。
4. 校准调整：根据测试仪器的不同功能，按照校准标准物的数值进行相应的调整和校准，如调整仪器的零位偏差、增益误差等。
5. 校准验证：校准完成后，进行校准验证，比对校准结果和标准物的数值，确保校准结果的准确性和可靠性。
6. 校准记录：在校准完成后，及时记录校准结果和相关参数，并进行文档备份和存档。
四、注意事项在进行电子测试仪器的校准过程中，需要注意以下事项：1. 安全操作：确保在校准过程中遵守相关安全规定，包括电击风险、高温高压等安全问题的预防。
2. 校准间隔：根据测试仪器的要求和使用情况，合理设置校准的时间间隔，以确保测试结果的准确性和可靠性。
3. 校准记录的保留：校准过程中产生的记录和相关文档应及时备份和存档，以备后续的追溯和参考。
五、总结电子测试仪器的校准是确保测试结果准确性和可靠性的关键环节。
本说明书介绍了电子测试仪器校准的方法和步骤，并强调了注意事项。

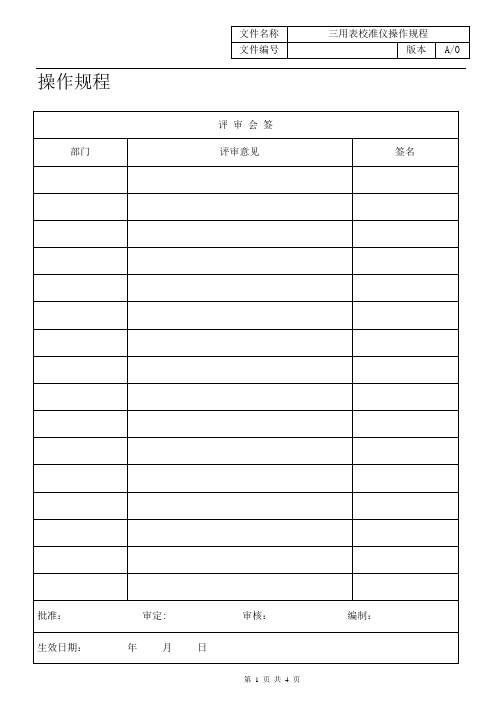

操作规程文件修订页1 目的通过规范此操作程序，确保操作人员操作过程的正确性及测试结果的准确性。
2 适用范围本操作规程适用于公司DO30-J型三用表校准仪。
3 术语和定义引用公司《管理手册》中的术语和定义。
4 职责和权限使用人员必须按此规程操作。
5 操作指引5.1 电压、电流输出端开路（不接负载），所有电位器旋钮逆时针旋转到底，接通电源预热15分钟（长期不用或湿度较大时，预热时间相对延长）。
5.2 根据被检仪表的性能和量程，选择相应的档位和开关位置。
5.3 对应电阻输出将被测仪表接入三用表核准仪，确定输出电阻值。
5.4 频率应选择50HZ。
5.5选择AC档，被测仪器应选择AC档接入三用表核准仪，选择通断。
调节电位器旋钮，确定AC 电压.电流值。
5.6选择DC档，被测仪器应选择DC档接入三用表核准仪，选择通断。
调节电位器旋钮，确定DC 电压.电流值。
5.7对照被测仪器仪表所测值与基准源输出的标准值，确定误差范围，判定被测仪器仪表是否校准合格。
5.8 注意事项5.8.1开机后必须预热15分钟以上，待稳定后再进行测试。
5.8.2当仪器选择AC档，被测仪器也必须选择AC档，以免损坏仪器或被检仪表.5.8.3 当仪器在工作时会有高压输出，请操作时与仪器保持一定的距离，以免发生电击事故。
5.8.4当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。
5.8.5将仪器放置于通风良好，无日光直射、干燥、清洁的场所。
6 相关及支持文件6.1 监视和测量设备控制程序6.2 仪器使用说明书6.3 CCC、CQC工厂质量保证能力要求7 记录监视和测量设备保养记录表。
58000DO3020A多功能校验仪、电度表校验仪、功率表校验仪\三相交直流电表校验仪DO3020A多功能校验仪，是根据国家标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表、交/直流电流表和功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器和功率继电器等进行校验和检定。
本仪器具有电能表校验功能。
◆本校验仪技术指标依据的标准JJG307—88交流电能表检定规程JJG597—89交流电能表检定装置规程SD109—83电能检定装置检定规程SD—11—83交流仪表检定装置检定装置检定方法◆主要功能说明数字调频、调相、调幅、智能化设计、操作由键盘控制；电压、电流输出具有恒压、恒流特性，定频、定相功能；多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；直流输出与交流输出分开；输出电压短路、输出电流开路具有自动保护功能，并有声光提示；背光式液晶显示直观明了；采用编程方式电表进行检验，直接显示误差并打印测试结果；具有除电能表外的软件修正标准表功能。
◆主要技术参数输出电压档：30V、100V、200V、400V、600V调节细度为0.01%，各档有20%余量；输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01%，各档有20%余量；输出频率范围：45—65Hz，调节细度0.01Hz；输出相位调节：0—360°，调节细度0.1°；相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；输出波形失真度：电压、电流波形失真度<0.5%；直流电压与交流电压相同并增加直流75mv档；直流电流与交流电流相同并增加直流1mA档；输出直流电压、电流纹波为≤1%；输出电压、电流、功率稳定度为0.02%/2（分钟）；输出电压、电流表准确度0.1%；（电能表精度0.1%）。
58000DO3020W万用表检定装置、多用表校验仪、多功能校准仪、三表校验仪概述：DO3020W万用表检定装置是最新推出的高科技产品，主要用于交直流电压表、交直流电流表、欧姆表和万用表的测试和检定。
它采用数字式反馈控制技术和大屏幕液晶显示器，结合视窗技术设计出屏幕菜单管理功能。
整机技术先进，功能齐全，结构紧凑，性能可靠，广泛应用于电力、铁路、计量、工矿企业和科研院所作为标准器。
也可做为稳定交直流电压源、稳定交直流电流源使用。
主要特点：1、多功能、高准确度、大功率，具有交直流电压、交直流电流、电阻和方波频率输出，可广泛用于检定模拟指示和数字式仪表。
2、输出电压、电流均为软启动，用数字键设定输出值，并可用旋转编码器逐位调节输出值，连续步进，并有满度和清零功能，使用方便。
3、交直流电压、交直流电流、方波频率六位输出调节，调节细度达到量程的10-6。
4、具有过流、过压自动保护，自动复位的功能。
5、320×240LCD大屏幕显示，汉字菜单，功能输入提示，可同时显示输出状态、输出值、相对误差和绝对误差及相应量程。
6、具有外部校准功能，可保持校准后的准确度。
7、具有RS232接口，可与计算机连接组成自动测试系统（选件），能进行检定数据处理、证书打印和档案管理等多项管理工作。
主要技术指标：1、输出交直流电压范围：10mV-1000V，分为1000V、600V、300V、100V、30V、10V、3V、1.5V、200mV、75mV十个量程。
2、输出直流电流范围：2μA-22A，分为20A、5A、2A、500mA、200mA、50mA、10mA、2mA、200μA、20μA十个量程。
3、输出交流电流范围：2mA-22A，分为20A、5A、2A、500mA、200mA、50mA、10mA、七个量程。
4、输出交直流电压、电流调节范围：优于满量程的1×10-5，每个量程均可在10-110％之间调节（1000V量程调节范围为10-100％），六位数字可逐位调节，连续步进。
D30-2数字显示仪表使用说明书●使用前请仔细阅读本产品说明书●请妥善保管本产品说明书，以备查阅、1、 技术参数1、数字传感器接口： DC+12V ，波特率19200 bps，通讯方式RS485，能连接1～4个柯力E 型数字传感器，通讯距离不大于30m ；2、显示： 6位0.8英寸红光LED 数码管，6个状态指示符，3个电池电量指示符； 3、串行通讯接口：通讯方式RS232 ，波特率600～19200可选；4、使用温度： 0℃～40℃， 使用湿度：≤85％（RH ）无冷凝；5、存储温度： －10℃～60℃，存贮湿度：≤95％（RH ）无冷凝；6、尺寸：240mm × 155mm × 155mm （长×宽×高）；7、重量：0.9kg ；第二章 仪 表 安 装 连 接第一节、仪表与数字传感器的连接本仪表只可接E 型数字传感器，接法如下图：第二节、仪表与电脑的连接使用 本仪表的串口通讯方式为RS232：仪表的PC 接口定义 仪表与电脑的RS232连接仪表PC 接口电脑9芯串口223355第三节、仪表与蓄电池的连接使用仪表内部自带电池充电功能模块。
蓄电池请使用12V/7Ah。
第三章按键、指示灯、操作说明第一节、按键、指示灯说明8个轻触按键：【测试/✁】，【功能/ 】，【累加/✐】，【累清/✂】，【标定】，【调秤】，【去皮/取消】，【置零/确认】。
1.复合键说明：按键说明1说明2【测试/✁】【测试】：进入测试界面【✁】：闪烁位数值加1【功能/ 】【功能】：进入参数设置【 】：闪烁位数值减1【累加/✐】【累加】：累加当前净重值【✐】：闪烁位左移一位【累清/✂】【累清】：清除当前累计值【✂】：闪烁位右移一位【去皮/取消】【去皮】：仪表除皮【取消】：返回称重状态【置零/确认】【置零】：仪表回零【确认】：保存当前值【标定】【标定】：进入标定界面【调秤】【调秤】：进入调秤界面2.7位状态指示灯：功能，kg/lb，累加，净重，稳定，零位。
DO30-Ⅱ型多功能校准仪使用说明书一：概述DO30-Ⅱ型多功能校准仪（以下简称校准仪)是一种LCD 数字显示输出值的交、直流标准电压、电流发生器，可用于校验、检定、计量数字式、指针式三用表及0.2级以下电压、电流各类表头。
如选购钳形表校验线圈则可以校验交直流钳形表（0-1000A）,另设有标准电阻器组，可方便校验电阻表。
校准仪采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。
优选的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度，交流输出线性更好。
窗口同时显示输出实际值、百分比、频率。
输出调节既可采用面板“按位”调节、“百分比”调节，也可采用外接“外控调节盒”调节。
整机采用“闭环控制”电路设计，极大的提高了输出稳定性。
整机并具有过压、过流自动保护功能。
本校准仪交、直流电压输出22档（0~1000V）；交、直流电流输出22档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程均通过精密开关转换。
具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。
广泛被仪表生产、维修、计量检定等部门使用。
二、工作原理及方框图2.1：工作原理本校准仪主要有数字合成正弦波信号发生器、功率放大器、项目与量程转换、CPU单元、键盘及显示单元、电源与保护单元、标准电阻器等组成。
其基本工作原理是：数字正弦波信号发生器产生的微弱电信号，经功率放大器放大，放大后的固定信号进行电压变换，送到项目、量程转换，进行分压或限流，以取得多量限值；直接输出。
键盘输入信息，经CPU处理，送显示单元显示结果。
三、主要特点3.1 电压短路、电流开路自动保护。
3.2 交、直流电流输出可达24A。
3.3 输出超载自动保护，手动复位，工作更加可靠。
3.4 输出调节可以“按位”调节，也可按“百分比”调节。

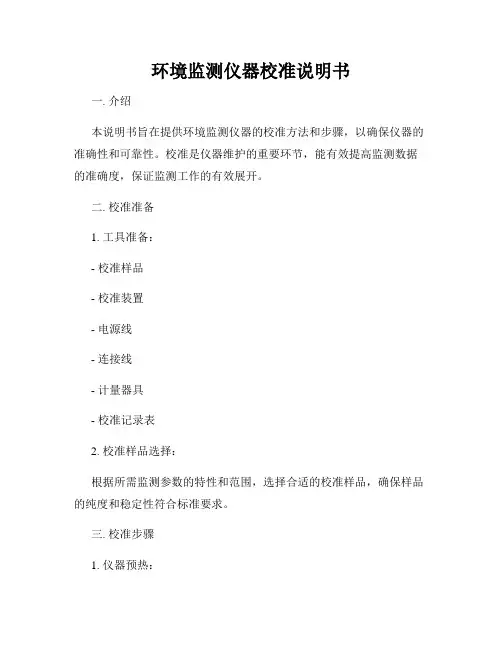

环境监测仪器校准说明书一. 介绍本说明书旨在提供环境监测仪器的校准方法和步骤，以确保仪器的准确性和可靠性。
校准是仪器维护的重要环节，能有效提高监测数据的准确度，保证监测工作的有效展开。
二. 校准准备1. 工具准备：- 校准样品- 校准装置- 电源线- 连接线- 计量器具- 校准记录表2. 校准样品选择：根据所需监测参数的特性和范围，选择合适的校准样品，确保样品的纯度和稳定性符合标准要求。
三. 校准步骤1. 仪器预热：在校准前，确保环境监测仪器处于正常工作状态，并根据仪器说明书完成预热操作。
2. 校准装置设置：将校准装置与环境监测仪器连接，并按照仪器说明书的要求，设置校准装置的参数。
3. 校准范围选择：根据环境监测仪器的要求和实际需求，选择适当的校准范围。
4. 校准样品连接：将校准样品与校准装置连接，并确保连接稳固。
5. 校准开始：按照校准装置的指示，启动校准过程。
根据仪器显示界面上的数值，调整校准装置输出的值，使其与校准样品的真实值相匹配。
6. 校准记录：在校准过程中，根据校准记录表的格式，记录仪器的校准数据，包括校准时间、校准结果、校准人员等信息。
7. 校准结果验证：完成校准后，根据仪器的显示结果和校准样品的真实值，验证校准结果的准确性。
如有偏差超过允许范围，需重新调整校准装置并重新校准。
8. 校准完成：校准过程结束后，及时断开校准样品与校准装置的连接，关闭校准装置。
四. 校准频率根据仪器的使用情况和相关标准要求，确定校准的频率。
一般情况下，环境监测仪器建议每6个月进行一次校准，以确保仪器的准确性和稳定性。
五. 注意事项1. 校准环境：校准过程中，应选择室内稳定、无明显污染的环境进行操作，避免外界因素对校准结果的影响。
2. 校准人员：校准过程需要由专业技术人员进行操作，确保校准的准确性和可靠性。
3. 仪器保养：除了校准外，定期对环境监测仪器进行维护保养，清洁仪器的外壳和探头，确保仪器的正常运行。
多功能校准仪操作规程Q/ - -2004 1、总则1.1 本规程规定了多功能校准仪操作前的准备和操作程序及注意事项。
1.2 该规程适用于检定各种0.2级、0.5级以下指针式交流、直流电压、电流表。
2、操作前的准备工作2.1 开机前输出项目选择开关置于“O”位置，输出端先不要接上被检仪表。
2.2 接能电源开关，数码管应亮，当项目开关选择置于不同位置、档位开关选择置于不同档位时，“V.A.mA.μA”指示灯应有相应指示。
正常时，输出指示灯亮，如过载灯亮，按下复位按钮，则输出指示灯变亮。
2.3 预热5分钟（长期不用或湿度较大时，预热时间应长一些），根据被检仪表的性能和量程，选择相应的开关位置。
3、操作程序3.1 将被检仪表与多功能校准仪输出端按规定要求连接。
3.2 根据测量需要选择百分比或绝对值显示，选择交流输出频率。
3.3 用按键调节来调节幅值，分别按满量程的10％、1％、0.1％、0.01％设置调节量。
按键前，如显示不是待按键调节量的整数倍，则第一次按键后，先调节到最近的整数倍。
当显示值＜100％满量程时，如按位10％上升按键不放，输出最多只能调节到100％满量程，待松开按键后，方可继续调节到110％满量程。
1000V档设定最大只能调节到105％满量程。
3.4 每一次测量完毕，应按住10％下降键2～3秒钟，等输出回零，再作下一次测量。
3.5 当出现“超载”灯亮，数码管显示“OFLO”，仪器进入自保护状态，输出为零，此时可按复位键复位。
按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。
当显示出现E……时，表示显示溢出，可等其自动恢复。
4、注意事项4.1 本仪器应置于通风良好，无日光直射、干燥、清洁的场所，不宜在相对湿度大于80％环境中工作。
4.2 当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。
4.3 本仪器最大输出电压达1000V，操作时应注意人身安全。
4.4 输出连接导线要有足够的绝缘强度（1500V）和截面积（大于5平方毫米）。
电子天平校准器使用方法说明书使用方法说明书一、产品介绍电子天平校准器是一种用于校准电子天平准确度的设备，能够对天平进行精确调整，确保测量结果的准确性。
本使用方法说明书将指导您如何正确地使用电子天平校准器。
二、产品结构电子天平校准器由以下主要组件组成：1. 校准器主体：包括显示屏、按键和连接接口。
2. 电源适配器：提供电源支持。
3. 校准器针：用于调整电子天平的准确度。
三、使用步骤请按照以下步骤正确使用电子天平校准器：步骤一：准备工作1. 将校准器主体连接到电源适配器，并将适配器插入电源插座。
2. 将校准器主体的连接接口与电子天平的校准接口进行连接。
步骤二：校准准备1. 打开电子天平的电源开关。
2. 确保电子天平处于稳定的工作状态，待显示屏上显示出测量数值后再进行校准操作。
步骤三：校准操作1. 按下校准器主体上的开关按钮，校准器将开始工作。
2. 将校准器针轻轻放置在电子天平的测量盘上。
3. 根据校准器主体上的指示，将校准器针按照指定顺序放置在天平的不同区域，并等待校准器的提示。
4. 校准器将自动识别电子天平的误差，并进行相应的调整。
5. 校准完成后，校准器主体上的显示屏将显示出校准结果。
步骤四：校准结果验证1. 将校准器针从电子天平的测量盘上移开，并等待天平重新显示测量数值。
2. 检查电子天平显示的测量结果是否与校准器显示的校准结果一致。
3. 如有需要，可再次进行校准操作，直至满足要求为止。
四、注意事项1. 在进行校准操作时，请确保使用平稳的桌面或工作台来放置电子天平和校准器，避免因为外部震动导致校准不准确。
2. 在校准操作过程中，避免触摸电子天平的测量盘和校准器针，以免影响校准结果。
3. 建议每隔一段时间（如每三个月）对电子天平进行一次校准操作，以确保测量的准确性。
4. 如遇到校准器故障或其他异常情况，请联系售后服务部门进行维修或更换。
本使用方法说明书只是对电子天平校准器的基本使用方法进行了描述，具体的操作细节还需根据实际情况和产品说明进行调整。
一、用途、特点 (1)二、主要功能 (1)三、技术参数 (2)四、工作原理及框图 (5)五、使用方法 (5)六、校准与维修 (17)七：注意事项 (19)八、应用举例 (20)九、成套性 (23)一、用途、特点DO30-IIB型多功能校准仪（以下简称校准仪）是具有五位半LCD 液晶屏数字显示输出值，并可同屏显示被检表误差、误差修正值、输出量百分比、被检表满度值、步进值、频率等参数的交直流电压、电流校准源。
另设有22档标准电阻器组，方便校准万用表电阻档。
备有RS232接口实现数据自动处理功能。
校准仪采用先进的稳幅、功放、保护新技术，使其稳定性好、精度高、量程宽、分档细、安全可靠；幅值调节选择数字键式控制和编码器调节组合，使其控制灵活，反应迅速，实现定值输出和连续调节的不同需求，使用更加方便快捷。
适用于检定、校验四位半数字三用表、各种0.2级以下电流、电压表头及相应精度等级的多用表。
亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.2级以上电流、电压表。
广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修等。
二、主要功能2.1 5位半LCD数字显示输出量，同屏显示档位、量程、被检表示值误差r A和引用误差r m、误差修正值、输出量百分比、被检表满度值、频率、步进值，按实际值和百分比两种方式同时显示输出量，即时读出被检仪表的误差，省时省力。
2.2采用调节器键盘控制输出量的增减。
调节器上有键盘和编码器两种配置，光标初始位置在最后一位，按左右箭头可移动至除第一位数字外的各位数下方。
编码器依光标位置增减数值。
键盘控制量分为100%/N、10%/N、1%/N、0. 1%/N、0.01%/N（N为4、5、6、10、15）。
2.3交、直流电压输出范围:0～250mV～1V～2.5V～5V～10V～25V～50V～100V～250V～500V～1000V,电压最大输出1100V。
2.4交、直流电流输出范围:0～100uA～500uA～2mA～5mA～20mA～50mA～200mA～500mA～2A～5A～20A,电流最大输出22A。
2.5除仪器标注的量程外，还可以通过调节器上的满度键进行量程扩展，如250 mV档可扩展为75 mV、100 mV、125 mV、150 mV、200 mV、250mV、300mV具体扩展量程见表2（DO30-IIB）。
最大限度满足被检表各种量程检测的需求。
2.6为满足各类被检表的不同需要，校准仪设有主要输出端子两只，分别为公共端（黑色接线柱）和交直流输出端（红色接线柱）；黑色接线柱与红色接线柱之间是交、直流电压和电流输出端；辅助输出插孔：两只（黄色插孔：标号Ⅰ、Ⅱ）。
黑色接线柱与黄色插孔Ⅰ之间是测试10A以内高内阻电流表的输出端。
黑色接线柱与黄色插孔Ⅱ之间是测试1A以内高内阻电流表的输出端。
2.7供选择的交流频率为五种：同步、50Hz、60Hz(59.7HZ)、400Hz、1000Hz（用晶振保证频率的稳定性）。
50Hz输出可以选择市电同步，以减小被检表的拍频影响。
2.8输出超载能自动保护，手动复位。
（当仪表超载或在未接计算机时按确认键屏幕显示“Send to PC”时，按复位键仪器恢复正常。
）2.9标准电阻选择根据需要的电阻值，选择不同的档位。
从黑插孔和黄“×1”插孔可以输出10Ω～24kΩ共11种标准电阻，从黑插孔和黄“×1000”插孔可以输出10kΩ～24MΩ共11种标准电阻。
2.10钳形表测量：配用本厂标准线圈，可测量0～1000A电流，转换误差±0.8%。
（拨动前面板右下方的钳形表/实际值选择开关，置于钳形表一侧即可实现钳形表测试值显示）2.11除仪器本身具有的功能外，还可以通过RS232接口连接计算机，选用本公司专用计量软件进行数据处理，联机打印测试数据。
三、技术参数3.1稳定性：AC﹤满量程的0.02%/5分钟DC﹤满量程的0.01%/5分钟作精密测量时仪器需预热两小时。
3.2交流失真度：﹤0.5%3.3直流纹波系数：﹤0.5%（额定输出时）3.4 输出频率及误差范围：同步、50Hz、60 Hz(59.7Hz)、400 Hz、1000Hz <1%(或市电同步)3.5输出电压、电流以及标准电阻的范围及准确度（23℃±2℃，输出值大于10%量程）如表1：DO30-IIB 型多功能校准仪表1DO30-IIB型多功能校准仪被检表量程设置表2四、工作原理及框图校准仪由供电电源单元、功放单元、数字正弦波发生器单元、AC/DC单元，量程转换单元、显示单元、微处理器控制单元、标准电阻器单元等部分组成。
五、使用方法5.1要求5.1.1 仪器应置于通风良好，无日光直射、干燥、清洁的场所，仪器散热孔不得遮蔽。
本仪器的供电电压为220V±10%，频率为50Hz ±1Hz。
电源插座上地线应良好接地。
5.1.2 开机前输出项目选择开关置于空挡位置，输出端先不要接上被检仪表，以免因档位选择不当而损坏仪表。
5.1.3 接通电源开关，观察显示窗口中各显示参数是否正常，以确定仪器正常工作。
5.1.4 预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的项目和量程，选择相应的量程、满度和N 值。
5.1.5 若与计算机连接，应在开机前，将校准仪与计算机连接好，切忌带电操作。
5.1.6 测试电流时请勿空载操作；测试电压时请避免短路现象。
5.1.7 根据被检表的项目和档位选择校准仪的输出端口，用测试线将被检表和校准仪可靠连接。
当测试高电压时应使用绝缘强度1500V以上的测试线；在测试电流时应使用电流密度IIB/mm2左右的测试线。
5.2面板、调节器5.2.1 面板示意图图一：DO30-IIB前面板示意图DO30-IIB前面板说明：1、显示窗口（注：直流输出时，不显示频率。
）2、频率选择3、量程选择4、项目选择5、标准电阻选择6、标准电阻输出端7、电源开关8、电压、电流输出公共端9、电压、电流输出端10、高内阻交流电流输出0～10A输出端11、高内阻表交流电流输出0～1A输出端12、复位键13、钳形表/实际值选择开关14、调节器插座图二：DO30-IIB LCD显示屏示意图：DO30-IIB LCD显示屏说明：（1）实际值显示；（2）交、直流显示；（3）步进显示；（4）频率显示；（5）满度显示；（6）修正值的百分值显示；（7）百分比显示；（8）示值误差显示；（9）引用误差显示。
图三：DO30-IIB后面板示意图DO30-IIB后面板说明：1、风扇2、RS232接口3、保险丝座4、电源插座5、接地端子5.2.2调节器图四：调节器示意图调节器说明：1、满度选择键：按该键可以选择与被检表相对应的满度值，在仪器的显示屏中，M表示满度值。
2、步进选择键：按该键可以选择幅值调节的步进量，步进量为4、5、6、10、15，显示屏上N指示相对应的步进量。
3、升/降键：按一次，输出由零匀速上升到满量程值，再按一次校准仪输出回零，适用于指针表的卡针故障检查。
4、误差键：该键为备用键，无需按此键即可实现同屏显示示值误差r A、引用误差r m和修正值。
5、确认键：安装通信软件后，按该键可以将当前输出值送往计算机进行处理。
6、编码器：按左右箭头使光标移动至需要调节的数值位(第一位数值除外)，旋转编码器，即可从0至9调节该位数值，满10后可自动升位。
实际输出值显示的六位数字中，前三位定义为测试值区，第四位至第六位定义为误差值区，当使用编码器调节误差范围时，第四位调满后可自动升位（升至第三位）。
7、光标移动键：可以通过此箭头使光标左右移动，选择需要调节的数值位。
8、数字（按键）幅值调节区域：按上升（↑）键则幅值上升相应步进量，按下降（↓）键则幅值下降相应步进量：100%/N、10%/N、1%/N、0. 1%/N、0.01%/N，分别代表满量程值的对应百分比。
其中100%/N、10%/N、1%/N、定义为测试值调节键；0.1%/N、0.01%/N 定义为误差调节键，应首先调节测试值，然后调节误差。
或有：“↑100%/N”用符号“”表示“↑10%/N”用符号“”表示“↑1”用符号“”表示“↑0.1%/N”用符号“”表示“↑0.01%/N”用符号“”表示“↓100%/N”用符号“”表示“↓10%/N”用符号“”表示“↓1%/N”用符号“”表示“↓0.1%/N”用符号“”表示“↓0.01%/N”用符号“”表示“满度”用符号“M”表示“步进”用符号“N”表示“升/降”用符号“S”表示“确认”用符号“”表示光标“左”用符号“光标“右”用符号“5.3操作说明5.3.1 打开电源开关7，LCD显示屏初始显示为：（1）实际值显示零；（2）交、直流符号显示当前项目开关所处位置（在空档位时，显示“空档”）；（3）步进量显示N10；（4）频率显示：交流档显示频率选择开关所选频率数值，直流档时无显示；（5）满量程显示当前量程开关所处档位；（6）修正值、（7）百分比、（8）示值误差、（9）引用误差均显示为零。
5.3.2根据被检表的输出项目和量程，分别选择校准仪的频率（直流档时不需要选择，校准仪自动默认）；量程和项目。
然后用调节器进行幅值调节。
五只为上升键，五只为下降键，分别按100%/N、10%/N、1%/N、0.1%/N、0.01%/N键调节输出量。
上升键具有下述功能：每按一次，输出上升相应键的调节量，点按n次，则上升n倍相应键的调节量，按住不放，输出可调节到110%满度。
下降键的功能和上升键相似，只是调节方向相反。
如按住↓100%/N下降键2～3秒钟，输出将自动缓缓回零，请按此键让输出回零，复位键回零无效。
每次测量完毕应按住↓100%/N下降键2～3秒钟，等输出回零，再作下一次测量。
5.3.3操作者可根据测量需要选择N值，N值与数字（按键）幅值调节区数值相对应，以实际输出量的步进调节。
例：当N值置于10时，按↑100%/N键一次，输出量上升满量程的10%，按10次即可升至满量程。
按↓100%/N 键10次即可降至0。
N值不变按↑10%/N 键一次，输出值上升满量程的１%，按100次即可升至满量程，以此类推。
5.3.4操作者可根据测量需要选择交流输出频率，其中交流50Hz 输出时具有市电同步和本机振荡两种方式。
当频率选择开关置于同步档位时，显示屏显示“SYNC”。
5.3.5当显示屏出现“超载”提示时，仪器进入自保护状态，输出为零。
此时可按复位键复位。
按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。
5.3.6例1：被检表是交流100V指针式表，频率50Hz，准确度0.5级，分格100，判断是否合格。
