产品型号输入电压触摸通道数输出电流封装类型无级调光宽度调光频率QX60013~6V1通道内置100mA,外扩2ASOP80~100%100~1kHz产品型号芯片电压最大输出电流（A)封装类型PWM调光频率QX7135 2.7~5V 0.35SOT89-3<150HzQX7136 2.7~5V 2SOT89-5<150Hz QX7137 2.7~5V 2SOT23-5<1KHz QX71382.7~5V2SOT23-5<10KHz产品型号输入电压光控阀值封装类型效率产品类型频率精度QX52520.9~1.5V0.3VTO-94（通过太阳能板实现光控《84%QX5253 1.8~3.00.3VDIP-8《87%QX5255D 2.5V~5.5V SOP-1685%升/降压型驱动IC QX18030.8V~1.3VTO94/S OT-23-580%LED 恒流驱动控制芯片QX2309S（D）0.8-3.0V SOT23-592%PFM同步升压300 KHz±2.5%QX52590.9V~1.5VSOP885%±8%型号封装功率管最大输入电压最大输出电流典型效率频率功率工作模式精度QX9920SOT23-6外置<60V 1.5A 87%《350kHz QX6103SOT23-5外置<60V 1.5A 89%200kHz触摸IC低压LED线性恒流源 (qq:416240908)电流150,180,250,300,350mAADJ，内置最大350mA,外驱最大ADJ,最大2A ADJ,最大2ADC/DC升压 太阳能草坪灯 (tell :189********)最大输出电流（mA)30030010mA~120mA 3MA-80MA S档0.8V-1.5V 最大电流120MA D档1.5V-3.0V 最大电流300MA3mA~100mA。
DC/DC降压LED恒流驱动 （含*表示带有外围元器件参数计算器）泉芯IC产品线快速选型V2.1更多信息：联系人：曹小成电话：189********。
太阳能草坪灯充放电控制器的设计和电路原理太阳能草坪灯电控制器作为光伏电池和铅酸蓄电池的接口电路，一般都希望让其工作在最大功率点，实现更高的效率，但是在实现最大功率点跟踪的同时，还需要考虑进行蓄电池充电控制。
目前常用的主电路拓扑主要有降压型电路（Buck）变换器、升压型电路（Boost）变换器、丘克电路（Cuk）变换器等。
一般光伏电池输出电压波动较大，而Buck变换器或Boost变换器只能进行降压或升压变换，受此影响，光伏电池不能在大范围内完全工作于最大功率点，从而造成系统效率下降。
同时，Buck变换器输入电流纹波较大，如果输入端不加一个储能电容就会使系统工作在断续状态下，从而导致光伏电池输出电流时断时续，不能处于最佳工作状态；而Boost变换器输出电流纹波较大，用此电流对蓄电池进行充电，不利于蓄电池的使用寿命；Cuk变换器同时具有升压和降压功能，将Cuk变换器应用于光伏系统充电控制器中，可以在较大范围内实现最大功率点跟踪，有利于系统效率的提高。
因此，常选用Cuk变换器作为充电控制器的主电路，其系统拓扑如图7所示。
Cuk变换器在负载电流连续的情况下，其电路的稳态过程有：1、开关管Vr导通期间此期间开关管Vr导通，电容C2上的电压使二极管D2反偏而截止，这时输入电流iL2使Ll储能；C2的放电电流iL2使L2储能，并供电给负载，如图8（a）所示。
2、开关管Vr截止期间此期间开关管Vr截止，二极管D2正偏而导通，电源和Ll的释能电流iLl向C2充电，同时L2的释能电流iL2以维持负载，如图8（b）所示。
因此，Vr截止期间C2充电，Vr导通期间C2向负载放电，C2起能量传递的作用。
太阳能草坪灯的电路原理比较简单。
下面我们具体介绍一种简单的太阳能草坪灯的电路原理。
它的控制器就是采用升压电路来实现的。
元器件选择：BT1选用3.8V/80mA太阳能电池板，单晶硅为好，多晶硅次之；BT2选用两节1.2V/600mA Ni-Cd电池，如需要增大发光度或延长时间，可相应提高太阳能板及电池功率。
太阳能草坪灯系统单元电路的设计方案1.1 照明负载LED外施电压后在其内部会产生受激电子跃迁光辐射。
按照不同半导体基本材料的物理特性，所产生的光波长是不同的。
发光二极管的实质性结构是P—N结，在半导体P—N 结通以正向电流时注入少数载流子，少数载流子的发光复合就是发光二极管的工作机理。
半导体P—N结发光实质为固体发光，而各种固体发光都是固体内不同能量状态的电子跃迁的结果。
半导体材料的发光机理决定了单一LED芯片不可能发出连续光谱的白光，必须以其它的方式合成白光。
白光LED通常是在发射蓝光的InGaN基材上涂荧光材料，荧光材料在受到蓝光激励时会发出黄光，蓝光和黄光的混合物形成白光[8]。
由于LED是直流供电器件，很容易制成直流灯具，广泛应用于直流系统，如太阳能灯具产品。
应首选平光型超高亮LED或平光型与束光型超高亮LED组合使用，将多个LED 集中于一起，排列组合成一定规则的LED发光源。
超高亮白光LED发光源既要保证有一定的照射强度，又要使其具有较高的光效，然而电流的增大，光通量虽然增大，但是，另一方面电流的增加会引起光源热损耗的增加，通常导致管温的增加，其综合效果是光效降低，所以把光通量和光效的交合点为最佳工作点，一般为17.5 mA 。
太阳能LED灯具的具体技术指标如表1所示。
超高亮白光LED发光源具有如下优点：寿命长。
LED 的寿命长达100000h，而白炽灯的寿命一般不超过2000 h，荧光灯的寿命也不过5000 h左右。
效率高。
相对于传统的第一代照明光源白炽灯，LED的功耗只有前者的10％～20％。
绿色环保。
与广泛使用的第二代照明荧光灯相比，LED不含汞、无频闪，是一种环保光源。
耐低温。
环境使用温度在一40℃～80℃，环境适应性非常强[15]。
这种电路的关键是针对蓄电池的充放电特性设计一个比较好的电压比较点，再加上发光二极管构成的充放电状态指示电路，便成了一个具有实用功能的智能控制器，具有防蓄电池过放电、过充电功能。
太阳能草坪灯设计与制作
一、任务
某企业承接了一批太阳能草坪灯的电路的一部分设计、样机组装与调试任务，请按照相应的企业生产标准完成该产品的设计，实现该产品的基本功能、满足相应的技术指标，并正确编写设计报告。
电路图如图1-2-22所示。
图1-2-22 太阳能草坪灯电路图
二、工作要求
1.设计要求
当R4没接入的时候，不计VQ4的基极电压为。
（忽略基极电流）
2.进行系统的安装接线
装接前先要检查器件的好坏，核对元件数量和规格，如在调试中发现元器件损坏，则按损坏器件扣分。
根据提供的印制电路板安装电路，安装工艺符合相关行业标准。
不损坏电器元件，安装前应对元器件检查。
2.进行系统的通电调试
装配完成后，通电测试。
并利用提供的仪表测试本电路。
三、实施条件
1．场地、设施设备及软件环境条件
设施设备及软件要求
2．考点提供的工具清单
3．考点提供的材料清单
四、考核时量:120分钟
五、评价标准（应包含技能与素养要求，其中素养要求分值原则上不超过20%）。

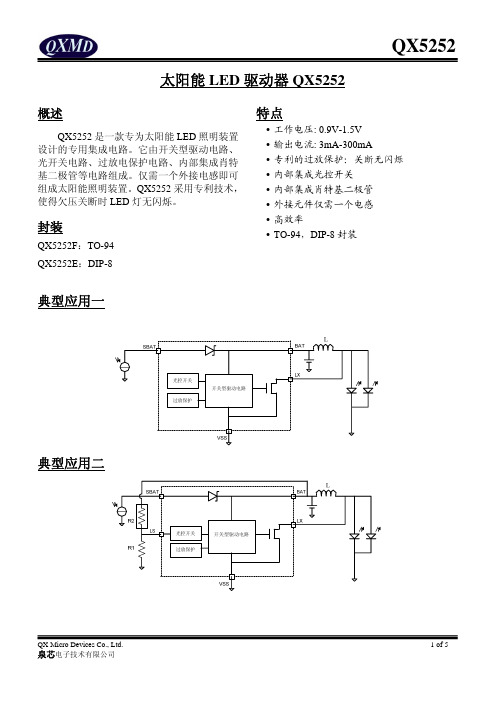

一节干电池LED草坪灯方案概述QX5252是一款专为太阳能LED照明装置设计的专用集成电路。
它由开关型驱动电路、光开关电路、过放电保护电路、内部集成肖特基二极管等电路组成。
仅需一个外接电感即可组成太阳能照明装置。
QX5252工作输入电压为0.9V 到1.5V，适合单节AA电池或是单节镍氢电池供电，有低功耗、高效率等特点。
QX5252采用专利技术，使得欠压关断时LED无闪烁，适合应用在小功率的一节干电池LED草坪灯方案中。
典型应用电路图:特点工作电压: 0.9V-1.5V输出电流: 3mA-300mA专利的过放保护：关断无闪烁内部集成光控开关内部集成肖特基二极管外接元件仅需一个电感高效率：84%TO-94，DIP-8封装应用领域太阳能草坪灯太阳能景观灯其他相同规格的照明设备封装及管脚分配：典型应用电路图：PCB 布图参考:图1 PCB TopLayer图2 demo测试板PCB 布图规则:1、电感到IC 的LX端的走线应尽可能短，并且连线线径不能过小；2、电路主功率环路所围面积应该尽可能小；3、功率大的电流回路走线要尽量粗、短，布线时尽可能不要走闭环；4、电路主功率回路要根据实际输出电流大小来选用合适的线径宽度。
带载测试数据测试条件：输入电压 : 0.9~1.5V DC ，TA=25ºC负载： 1W LED 灯*1注：表中所给电感感量为环境温度TA=25ºC 时，用LCR数字电桥10kHz 串联方式下的实际测量值，封装为0510，实际应用需根据最终产品的参数要求选型电感，需考虑实际电感的批量精度问题以及温度漂移问题。
以上数据仅供参考。
LX 管脚波形Vin=1.5V 时LX脚波形 Vin=0.9V 时LX脚波形Q&A1、Q：为什么输出端电压、电流不能直接用万用表头测量？A：基于QX5252的设计原理的关系，使得方案的输出端电压、电流都属于脉冲信号，不宜直接用万用表测量，建议方案中可以在后端加入整流电路方可进行直接测量。
