AWA5680多功能声级计

awa5688型多功能声级计操作规程awa5688型多功能声级计是一种仪器设备，广泛应用于各种场合的环境噪声测量和声音质量分析。

在使用这种设备的过程中，需要严格按照一定的操作规程来进行操作，以确保数据准确、可靠。

下面，我们将分步骤介绍awa5688型多功能声级计的操作规程：第一步：开机将电源开关调至ON位置，此时屏幕上将显示欢迎界面。

等待一段时间后，如有需要，根据采集情况选择字体、语言等设置，操作面板将会显示有可用的按键。

第二步：校准在使用前，需要对声级计进行校准，以确保其准确度。

校准分两种情况：内部校准和外部校准。

内部校准是指使用该设备的内置信号进行校准；外部校准是指使用标定器等外部设备对声级计进行校准。

不同的应用场合会需要不同的校准方式，因此用户需要根据具体情况来选择。

第三步：选择测量方式声级计常用的测量方式有A声权法、C声权法、Z峰值法等，不同的测量方式适用于不同的场合和目的。

使用者需要在操作面板中选择相应的测量方式。

第四步：设置测量参数进行声音采集前，需要先设置测量参数，包括时间加权、频率加权、响应速度、微调量等等。

这些参数会影响到采集数据的准确性和范围，因此需要根据实际情况进行设置。

第五步：开始采集声音在设置完测量参数后，可以开始采集声音了。

在采集过程中，要注意保持仪器的稳定，避免干扰。

采集结束后，设备会自动计算并显示出平均值、最大值、最小值、频率分布等统计数据。

第六步：保存和处理数据采集得到的数据可以保存在设备内存中，也可以导出到外部设备中进行处理和分析。

在导出数据时，需要注意选择正确的数据格式和存储位置。

以上就是awa5688型多功能声级计的操作规程，遵循这些规程可以保证采集到准确、可靠的数据。

在实际应用中，使用者还需要根据具体情况来进行合理的操作和处理，以达到最佳的结果。

多功能声级计期间核查规程1 编制目的为了使AWA5688型多功能声级计保持正常状态，确保检测结果的准确性，在两个检定校准周期之间对其进行核查，特制定本规程。

2 适用范围本规程适合AWA5688型多功能声级计的期间核查，规定了仪器期间核查的项目及要求、核查依据、核查方法、核查周期等。

当仪器设备出现异常或维修、调整后，可通过检定校准或依照本规程的要求进行核查。

3 核查项目外观、校准示值偏差4 核查依据JJG 188-2017《声级计检定规程》《AWA5688型多功能声级计操作规程》5 核查方法5.1外观核查声级计应具有明确的标志，包括名称、型号、序列号、执行标准的编号、准确度等级和制造商等，此外还应有清晰的设备管理卡和设备状态标识卡。

外观不应有机械损伤，无按键操作失灵等现象。

5.2校准示值偏差5.2.1核查对象和使用设备核查对象：AWA5688型多功能声级计核查用设备：AWA6022A型声校准器5.2.2校准示值偏差核查方法用声校准器在稳定环境中对AWA5688多功能声级计进行校准，校准后的读数值与已知校准器的标准值作对比。

具体做法：在稳定环境中对AWA5688型多功能声级计进行校准，得到测量值D1，D2，D3，D4，D5（每次测量时间间隔至少5min），已知检验源的值为D,则要求：|D1-D|＜0.3dB(A)，|D2-D|＜0.3dB(A)，|D3-D|＜0.3dB(A)，|D4-D|＜0.3dB(A)，|D5-D|＜0.3dB(A)。

声校准器声压级分两个档，则每个档均需要进行上述操作。

符合以上条件，则仪器设备工作正常。

6 核查周期AWA5688型多功能声级计核查周期一般为每半年一次，若期间核查与检定校准时间相近，可取消该次期间核查。

7 实施每年年初由质控部编写期间核查计划，技术负责人负责期间核查计划的批准，使用部门和设备管理员负责按照计划执行期间核查工作。

质量监督员监督执行情况。

********有限公司作业指导书********-03-A083AWA 5688多功能声级计操作维护程序编写人：审核人：批准人：持有人:2019年10月23日批准2019年10月23日起实施********有限公司AWA5688多动能声级计操作维护程序操作维护程序1操作规程1.1 参数设置用户第一次使用仪器时应按测量要求设置测量时间、频率计权等相关系统参数，系统参数设置好后，仪器会自动记录下来，下次再用时自动调入。

按下仪器的电源开/复位键，移动光标到“仪器设置”菜单上，按确定键进入参数设置。

注意：启动测量时不能进入参数设置。

1.1.1 日历时钟和语言调整进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面，显示如下：光标移在语言选项“中文”上，按下参数加或参数减，可选择进入“英文”或“中文”的显示界面。

光标可以在年、月、日、时、分、秒上移动和停留，按下参数加或参数减进行日历时钟的设置。

当有GPS 模块时，建议采用GPS校时，校时精度高。

GPS时钟是UTC时间，它与北京时间相比要早8个小时。

将GPS模块放在户外或者窗外，进入GPS界面等待1min左右，当在用星数有显示的时候，表明信号已连上卫星，按下设置键即可完成对仪器时钟的校准。

仪器的电源关闭时，仪器的时钟依靠内部后备电池供电，后备电池可以支持仪器时钟连续工作1个月以上。

后备电池是充电电池，仪器开机工作时就可以为其充电，当后备电池的电压低于2V时，仪器的时钟会丢失，需要重新设置。

建议用户每个月让仪器开机工作8小时以上，以便为内部后电池充电。

1.1.2 测量时间和启动模式设置测量时间：可以在设置界面中设定任意值，也可以在测量界面通过确定键选择测量需要的测量时间Ts=00h00m00s表示测量时间无限制，需要手动结束测量。

“启动模式”：启动开始的触发源，通过光标键和参数键可在按键、定时、超限、等间隔中选择，见启动模式设置。

“仪器设置”菜单下的分析仪设置、基本设置和快速设置里都可以对测量时间和启动模式进行参数设置。

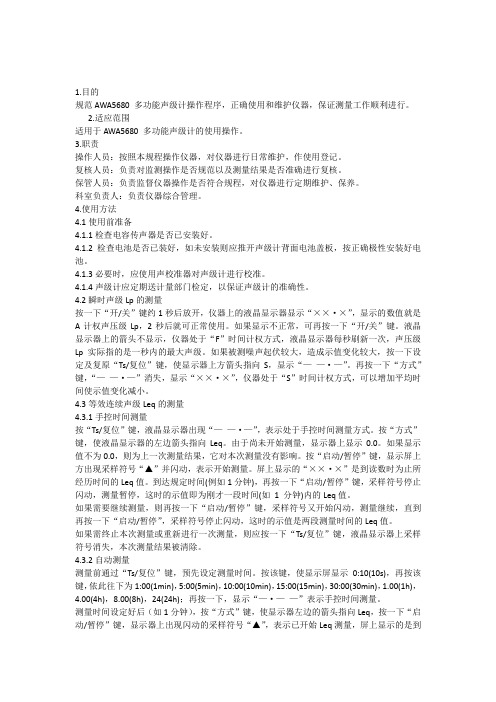

1.目的规范AWA5680 多功能声级计操作程序，正确使用和维护仪器，保证测量工作顺利进行。

2.适应范围适用于AWA5680 多功能声级计的使用操作。

3.职责操作人员：按照本规程操作仪器，对仪器进行日常维护，作使用登记。

复核人员：负责对监测操作是否规范以及测量结果是否准确进行复核。

保管人员：负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

科室负责人：负责仪器综合管理。

4.使用方法4.1使用前准备4.1.1检查电容传声器是否已安装好。

4.1.2检查电池是否已装好，如未安装则应推开声级计背面电池盖板，按正确极性安装好电池。

4.1.3必要时，应使用声校准器对声级计进行校准。

4.1.4声级计应定期送计量部门检定，以保证声级计的准确性。

4.2瞬时声级Lp的测量按一下“开/关”键约1秒后放开，仪器上的液晶显示器显示“××·×”，显示的数值就是A计权声压级Lp，2秒后就可正常使用。

如果显示不正常，可再按一下“开/关”键。

液晶显示器上的箭头不显示，仪器处于“F”时间计权方式，液晶显示器每秒刷新一次，声压级Lp实际指的是一秒内的最大声级。

如果被测噪声起伏较大，造成示值变化较大，按一下设定及复原“Ts/复位”键，使显示器上方箭头指向S，显示“——·—”。

再按一下“方式”键，“——·—”消失，显示“××·×”，仪器处于“S”时间计权方式，可以增加平均时间使示值变化减小。

4.3等效连续声级Leq的测量4.3.1手控时间测量按“Ts/复位”键，液晶显示器出现“——·—”，表示处于手控时间测量方式。

按“方式”键，使液晶显示器的左边箭头指向Leq。

由于尚未开始测量，显示器上显示0.0。

如果显示值不为0.0，则为上一次测量结果，它对本次测量没有影响。

按“启动/暂停”键，显示屏上方出现采样符号“▲”并闪动，表示开始测量。

AWA6228型多功能声级计操作规程1.前言2.准备工作2.1确保声级计电池充足，并且电源开关处于关闭状态。

2.2在测量前，确保声级计的麦克风是干净且无阻塞的。

2.3打开声级计盖板，检查并确认声级计的显示屏和按键是否正常工作。

3.开机与设置3.1打开声级计电源开关，等待仪器自检完成。

3.2根据需要，通过按键选择合适的声级计量程，并调整声级计的时间权重和频率权重。

3.3声级计默认设置为A频率权重、快速时间权重和最大量程。

如需更改设置，可参考声级计的用户手册进行操作。

4.测量操作4.1将声级计垂直放置于欲测量的位置，确保麦克风正对噪声源。

4.2观察声级计的显示屏，记录当前的声级读数。

4.3如需连续测量一段时间的声级，可使用声级计的存储功能或连接计算机通过USB接口进行数据记录。

5.校准和校验5.1定期进行声级计的校准和校验，以确保测量结果的准确性。

5.2校准声级计的最佳方式是使用标准声源进行比较测量。

校准过程需要按照声级计的用户手册中的指引进行操作。

5.3校验声级计的最佳方式是使用校验器进行检查。

校验器会发出特定的声音信号，声级计应当能够准确地测量到该信号。

6.注意事项6.1尽量避免在强烈的电磁辐射环境下使用声级计，以防止测量结果受到干扰。

6.2避免声级计的麦克风受到物体的遮挡，以确保噪声的测量准确。

6.3在测量过程中，尽量避免发出声音，以防止干扰声级计的测量结果。

7.结束测量测量结束后，及时关闭声级计电源开关，退出测量模式。

同时将声级计的麦克风盖板关闭，确保仪器的安全和使用寿命。

AWA5688型多功能声级计（统计）
执行标准：GB/T 3785.1-2010（IEC 61672:2013），2级
频率范围：20 Hz～12.5 kHz
测量范围：30～133 dBA（传声器组的灵敏度级-40 dB时）
级线性范围：大于105 dB（A）
频率计权：并行（同时）A、C、Z
时间计权：并行（同时）F、S、I
指示器：2.6寸彩屏显示，背光延时为常开时，亮度自动调节。

主要测量指标：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL等
注：x为A，C，Z；y为F，S，I；N为1～99用户可选的整数
24小时自动监测：每小时测量1次，每次测量时间可在1 min～1hour之间选择，可连续测量多组24小时测量时间：手动，1s到99小时任意设置或分档设置
储存：可存贮＞2500多组数据
输出接口：交流输出，直流输出，RS232接口，USB接口
内部日历时钟：误差小于1分钟/月
电源：4节AA碱性电池，可使用5 V外接电源
工作环境：工作温度范围：-10 ℃～50 ℃；相对湿度：20 %～90 %；大气压力：65 kPa～108 kPa。

多功能声级计操作规程1 编制目的为了规范AWA5688型多功能声级计的操作规程，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和设备安全，特编制本操作规程。

2 适用范围本操作规程适用于本公司AWA5688型多功能声级计。

3 引用文件《AWA5688型多功能声级计》使用说明书。

4 操作步骤4.1 技术要求4.1.1型号：AWA5688型多功能声级计4.1.2主要技术参数（1）线性测量范围：28dBA～133dBA；33dBC～133dBC40dBZ～133dBZ；LC Peak（66～133）dB（2）频率范围：20Hz～12.5kHz（3）采样频率：32kHz（4）主要测量功能：总值积分测量功能、统计分析功能（内含24小时自动监测功能）、个人声暴露测量、1/1OCT分析功能、1/3OCT分析功能、记录功能、FFT 分析功能、录音功能（需选配SD卡）。

（5）主要测量指标：L xyi、L xyp、L xeq、L xmax、L xmin、L xN、SD、SEL、LC peak等。

4.2 操作要求4.2.1环境要求：0～45℃；0～70%RH（无结露）4.2.2职责要求（1）检验人员按本规程操作使用仪器，并对仪器进行日常卫生清洁。

（2）设备维护人员负责按照本规程进行仪器的例行维护保养工作。

（3）设备管理员负责仪器的综合管理。

4.3 工作原理AWA568多功能声级计是采用数字信号处理技术的新一代噪声测量仪器。

具有统计积分测量、总值积分测量、1/1OCT分析、1/3OCT分析、FFT分析、声暴露级测量、数字记录等功能。

4.4 操作方法4.4.1 分析步骤（1）主菜单：按下开/复位键2秒以上后放开，仪器显示杭州爱华仪器有限公司图标，接着进入主菜单。

主菜单下有噪声测量、仪器设置、数据调阅、仪器校准4个子菜单，下方有存储空间的状态条，黄色为已使用。

（2）测量：光标在“噪声测量”上时，按下确定键，仪器可以进入测量分析界面。
