AWA5688型多功能声级计

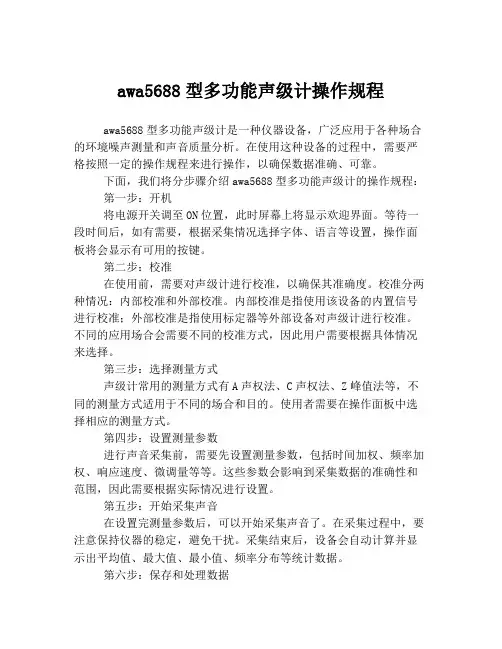

awa5688型多功能声级计操作规程awa5688型多功能声级计是一种仪器设备，广泛应用于各种场合的环境噪声测量和声音质量分析。

在使用这种设备的过程中，需要严格按照一定的操作规程来进行操作，以确保数据准确、可靠。

下面，我们将分步骤介绍awa5688型多功能声级计的操作规程：第一步：开机将电源开关调至ON位置，此时屏幕上将显示欢迎界面。

等待一段时间后，如有需要，根据采集情况选择字体、语言等设置，操作面板将会显示有可用的按键。

第二步：校准在使用前，需要对声级计进行校准，以确保其准确度。

校准分两种情况：内部校准和外部校准。

内部校准是指使用该设备的内置信号进行校准；外部校准是指使用标定器等外部设备对声级计进行校准。

不同的应用场合会需要不同的校准方式，因此用户需要根据具体情况来选择。

第三步：选择测量方式声级计常用的测量方式有A声权法、C声权法、Z峰值法等，不同的测量方式适用于不同的场合和目的。

使用者需要在操作面板中选择相应的测量方式。

第四步：设置测量参数进行声音采集前，需要先设置测量参数，包括时间加权、频率加权、响应速度、微调量等等。

这些参数会影响到采集数据的准确性和范围，因此需要根据实际情况进行设置。

第五步：开始采集声音在设置完测量参数后，可以开始采集声音了。

在采集过程中，要注意保持仪器的稳定，避免干扰。

采集结束后，设备会自动计算并显示出平均值、最大值、最小值、频率分布等统计数据。

第六步：保存和处理数据采集得到的数据可以保存在设备内存中，也可以导出到外部设备中进行处理和分析。

在导出数据时，需要注意选择正确的数据格式和存储位置。

以上就是awa5688型多功能声级计的操作规程，遵循这些规程可以保证采集到准确、可靠的数据。

在实际应用中，使用者还需要根据具体情况来进行合理的操作和处理，以达到最佳的结果。

AWA6228型多功能声级计操作规程1.0引言2.0安全注意事项2.1在操作声级计之前，请确保已经仔细阅读并理解本操作规程。

使用者必须具备相关背景知识和操作经验，以确保测量数据的准确性和可靠性。

2.2在使用声级计时，应遵守当地法律法规的要求，特别是有关噪音控制和环境保护的规定。

2.3声级计应远离高温、高湿、强磁场、振动和腐蚀性气体等影响测量结果的环境。

2.4使用和操作过程中，应注意安全保护措施，避免引起器件损坏和人身伤害。

2.5在操作声级计时，避免直接接触传感器，以免损坏传感器和干扰测量结果。

3.0准备工作3.1检查声级计的完好性，确保仪器外壳无损坏，按钮和接口正常工作。

3.2插入并正确连接电池或适配器，确保仪器具备正常的电源供应。

3.3校准声级计，以确保测量数据的准确性。

校准过程应按照声级计的说明书进行。

3.4准备测量所需的附件，例如耳机、扬声器、外部传感器等。

4.0操作步骤4.1打开声级计开关，待仪器自检完成后即可开始使用。

4.2对测量环境进行评估，选择合适的测量范围和参数设置。

根据实际需求，选择A计权、C计权、Z计权等声级曲线，并设定时间权重和频率权重。

4.3将声级计位置放置在待测环境中，确保仪器与周围环境无干扰。

4.4如果需要进行实时监测，可以选择连续测量模式。

如果需要测量特定时间段内的平均声级，可以选择峰值保持或平均保持功能。

4.5根据需要，可以进行多个点位的测量，以获取更全面的数据。

在每个点位测量完成后，记录测量值并将仪器移至下一个点位进行测量。

4.6在测量过程中，应尽量减少仪器受到干扰的可能性，避免移动、震动、外界声音等因素的干扰。

4.7测量完成后，关闭声级计开关，保存测量数据，并进行分析和报告。

5.0维护和保养5.1使用后，及时清理仪器外壳和接口，保持仪器的清洁和干燥。

5.2定期对声级计进行校准和维护，以确保仪器的准确性和可靠性。

5.3长时间不使用声级计时，应存放在干燥、通风的地方，避免阳光直射和高温环境。

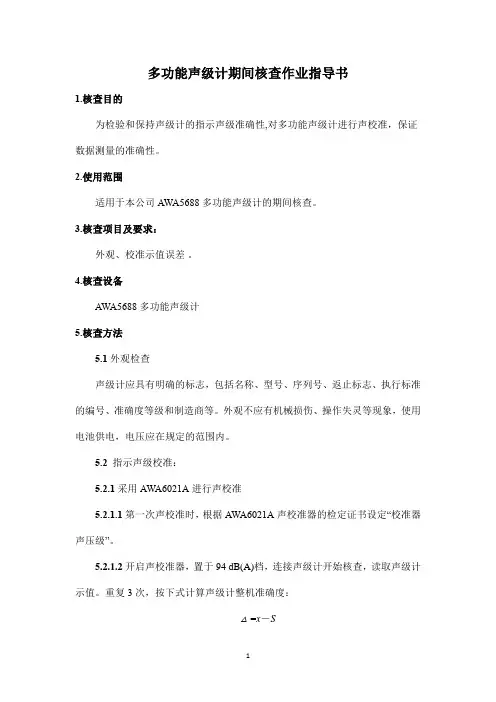

多功能声级计期间核查作业指导书1.核查目的为检验和保持声级计的指示声级准确性,对多功能声级计进行声校准，保证数据测量的准确性。

2.使用范围适用于本公司AWA5688多功能声级计的期间核查。

3.核查项目及要求：外观、校准示值误差。

4.核查设备AWA5688多功能声级计5.核查方法5.1外观检查声级计应具有明确的标志，包括名称、型号、序列号、返止标志、执行标准的编号、准确度等级和制造商等。

外观不应有机械损伤、操作失灵等现象，使用电池供电，电压应在规定的范围内。

5.2 指示声级校准：5.2.1采用AWA6021A进行声校准5.2.1.1第一次声校准时，根据AWA6021A声校准器的检定证书设定“校准器声压级”。

5.2.1.2开启声校准器，置于94 dB(A)档，连接声级计开始核查，读取声级计示值。

重复3次，按下式计算声级计整机准确度：△=x－S式中：△——声级计整机准确度，dB；x——声级计示值，dB ；S——校准器输出值，dB整机准确度测量结果不超过±0.4dB(A)。

5.2.2直接输入灵敏度级如果没有校准器，可直接输入传声器的灵敏度级。

将光标移到“修改”按钮上，按下“确定”键，再将光标移到“3.”上，用“△”、“△”键调节数值到所需值，将光标移到“应用”按钮上，按下“确定”键，以保存新的传声器灵敏度级。

6.期间核查周期每次测量前、后必须在测量现场进行声学校准。

7.核查结果处理外观不应有机械损伤、操作失灵等现象。

电池电压应在规定范围内。

前、后校准示值偏差不得大于0.4db，否则测量结果无效。

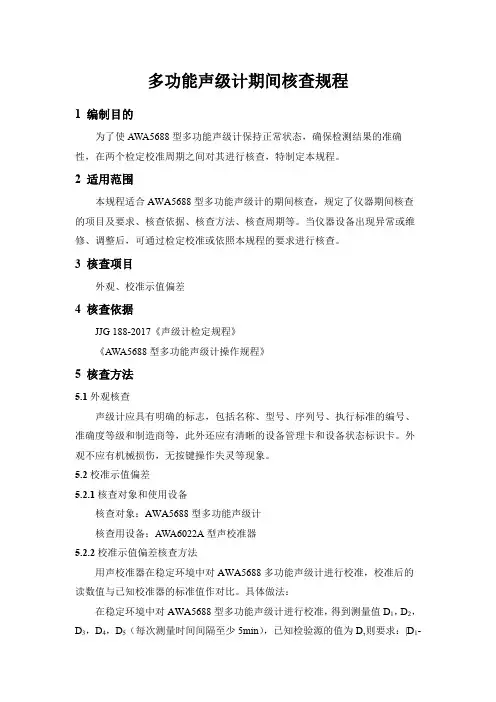

多功能声级计期间核查规程1 编制目的为了使AWA5688型多功能声级计保持正常状态，确保检测结果的准确性，在两个检定校准周期之间对其进行核查，特制定本规程。

2 适用范围本规程适合AWA5688型多功能声级计的期间核查，规定了仪器期间核查的项目及要求、核查依据、核查方法、核查周期等。

当仪器设备出现异常或维修、调整后，可通过检定校准或依照本规程的要求进行核查。

3 核查项目外观、校准示值偏差4 核查依据JJG 188-2017《声级计检定规程》《AWA5688型多功能声级计操作规程》5 核查方法5.1外观核查声级计应具有明确的标志，包括名称、型号、序列号、执行标准的编号、准确度等级和制造商等，此外还应有清晰的设备管理卡和设备状态标识卡。

外观不应有机械损伤，无按键操作失灵等现象。

5.2校准示值偏差5.2.1核查对象和使用设备核查对象：AWA5688型多功能声级计核查用设备：AWA6022A型声校准器5.2.2校准示值偏差核查方法用声校准器在稳定环境中对AWA5688多功能声级计进行校准，校准后的读数值与已知校准器的标准值作对比。

具体做法：在稳定环境中对AWA5688型多功能声级计进行校准，得到测量值D1，D2，D3，D4，D5（每次测量时间间隔至少5min），已知检验源的值为D,则要求：|D1-D|＜0.3dB(A)，|D2-D|＜0.3dB(A)，|D3-D|＜0.3dB(A)，|D4-D|＜0.3dB(A)，|D5-D|＜0.3dB(A)。

声校准器声压级分两个档，则每个档均需要进行上述操作。

符合以上条件，则仪器设备工作正常。

6 核查周期AWA5688型多功能声级计核查周期一般为每半年一次，若期间核查与检定校准时间相近，可取消该次期间核查。

7 实施每年年初由质控部编写期间核查计划，技术负责人负责期间核查计划的批准，使用部门和设备管理员负责按照计划执行期间核查工作。

质量监督员监督执行情况。

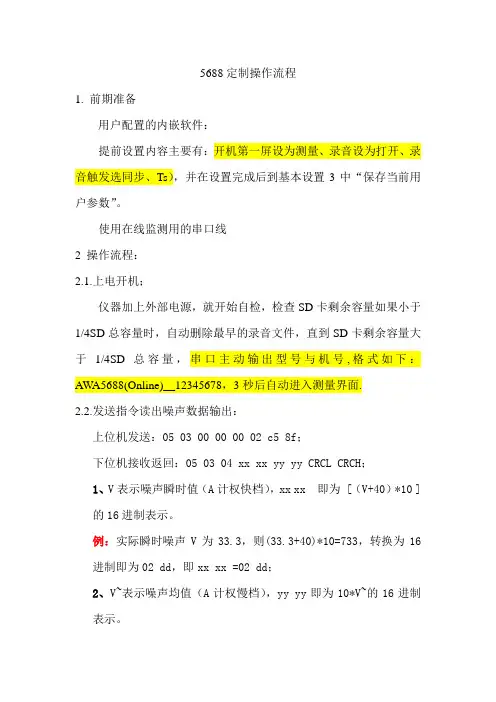

5688定制操作流程1. 前期准备用户配置的内嵌软件：提前设置内容主要有：开机第一屏设为测量、录音设为打开、录音触发选同步、Ts），并在设置完成后到基本设置3中“保存当前用户参数”。

使用在线监测用的串口线2 操作流程：2.1.上电开机；仪器加上外部电源，就开始自检，检查SD卡剩余容量如果小于1/4SD总容量时，自动删除最早的录音文件，直到SD卡剩余容量大于1/4SD总容量，串口主动输出型号与机号,格式如下：AW A5688(Online)__12345678，3秒后自动进入测量界面.2.2.发送指令读出噪声数据输出：上位机发送：05 03 00 00 00 02 c5 8f；下位机接收返回：05 03 04 xx xx yy yy CRCL CRCH；1、V表示噪声瞬时值（A计权快档），xx xx 即为 [（V+40）*10 ]的16进制表示。

例：实际瞬时噪声V为33.3，则(33.3+40)*10=733，转换为16进制即为02 dd，即xx xx =02 dd；2、V~表示噪声均值（A计权慢档），yy yy即为10*V~的16进制表示。

例：实际噪声均值V~为38.0，则38.0*10=380，转换为16进制即为01 7c,即yy yy = 01 7c；CRC 为CRC-16（MOBUS）格式2.3 开始/停止录音开始录音：上位机发送：02 01 00 00 00 00 3c 39；下位机马上开始按设置里设置的格式进行录音，保存的文件名为“YYYYMMDD hhmmss.WAV”。

YYYY为当前日历时钟的年，MM为当前日历时钟的月，DD为当前日历时钟的日，hh为当前日历时钟的时，mm为当前日历时钟的月,ss为当前日历时钟的秒。

录音的时间长度由Ts决定，但不超过1小时。

到达Ts时间后录音自动停止。

如果正在录音,则此指令无效。

停止录音：上位机发送：02 02 00 00 00 00 78 39；下位机停止录音。

********有限公司作业指导书********-03-A083AWA 5688多功能声级计操作维护程序编写人：审核人：批准人：持有人:2019年10月23日批准2019年10月23日起实施********有限公司AWA5688多动能声级计操作维护程序操作维护程序1操作规程1.1 参数设置用户第一次使用仪器时应按测量要求设置测量时间、频率计权等相关系统参数，系统参数设置好后，仪器会自动记录下来，下次再用时自动调入。

按下仪器的电源开/复位键，移动光标到“仪器设置”菜单上，按确定键进入参数设置。

注意：启动测量时不能进入参数设置。

1.1.1 日历时钟和语言调整进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面，显示如下：光标移在语言选项“中文”上，按下参数加或参数减，可选择进入“英文”或“中文”的显示界面。

光标可以在年、月、日、时、分、秒上移动和停留，按下参数加或参数减进行日历时钟的设置。

当有GPS 模块时，建议采用GPS校时，校时精度高。

GPS时钟是UTC时间，它与北京时间相比要早8个小时。

将GPS模块放在户外或者窗外，进入GPS界面等待1min左右，当在用星数有显示的时候，表明信号已连上卫星，按下设置键即可完成对仪器时钟的校准。

仪器的电源关闭时，仪器的时钟依靠内部后备电池供电，后备电池可以支持仪器时钟连续工作1个月以上。

后备电池是充电电池，仪器开机工作时就可以为其充电，当后备电池的电压低于2V时，仪器的时钟会丢失，需要重新设置。

建议用户每个月让仪器开机工作8小时以上，以便为内部后电池充电。

1.1.2 测量时间和启动模式设置测量时间：可以在设置界面中设定任意值，也可以在测量界面通过确定键选择测量需要的测量时间Ts=00h00m00s表示测量时间无限制，需要手动结束测量。

“启动模式”：启动开始的触发源，通过光标键和参数键可在按键、定时、超限、等间隔中选择，见启动模式设置。

“仪器设置”菜单下的分析仪设置、基本设置和快速设置里都可以对测量时间和启动模式进行参数设置。

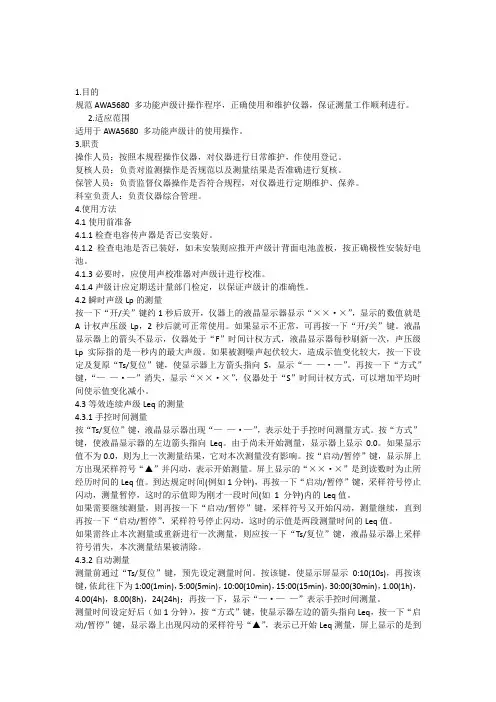

1.目的规范AWA5680 多功能声级计操作程序，正确使用和维护仪器，保证测量工作顺利进行。

2.适应范围适用于AWA5680 多功能声级计的使用操作。

3.职责操作人员：按照本规程操作仪器，对仪器进行日常维护，作使用登记。

复核人员：负责对监测操作是否规范以及测量结果是否准确进行复核。

保管人员：负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。

科室负责人：负责仪器综合管理。

4.使用方法4.1使用前准备4.1.1检查电容传声器是否已安装好。

4.1.2检查电池是否已装好，如未安装则应推开声级计背面电池盖板，按正确极性安装好电池。

4.1.3必要时，应使用声校准器对声级计进行校准。

4.1.4声级计应定期送计量部门检定，以保证声级计的准确性。

4.2瞬时声级Lp的测量按一下“开/关”键约1秒后放开，仪器上的液晶显示器显示“××·×”，显示的数值就是A计权声压级Lp，2秒后就可正常使用。

如果显示不正常，可再按一下“开/关”键。

液晶显示器上的箭头不显示，仪器处于“F”时间计权方式，液晶显示器每秒刷新一次，声压级Lp实际指的是一秒内的最大声级。

如果被测噪声起伏较大，造成示值变化较大，按一下设定及复原“Ts/复位”键，使显示器上方箭头指向S，显示“——·—”。

再按一下“方式”键，“——·—”消失，显示“××·×”，仪器处于“S”时间计权方式，可以增加平均时间使示值变化减小。

4.3等效连续声级Leq的测量4.3.1手控时间测量按“Ts/复位”键，液晶显示器出现“——·—”，表示处于手控时间测量方式。

按“方式”键，使液晶显示器的左边箭头指向Leq。

由于尚未开始测量，显示器上显示0.0。

如果显示值不为0.0，则为上一次测量结果，它对本次测量没有影响。

按“启动/暂停”键，显示屏上方出现采样符号“▲”并闪动，表示开始测量。

AWA6228型多功能声级计操作规程一、适用范围AWA6228型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。

二、操作步骤1、声级计校准（1）将AWA6221型声级校准器接在声级计传声器上，按下声校准器面板上的“ON/OFF”键开机。

（2）声级计按下“复位/开机”键开机，按“→”键至“校准”，按确定键进入校准菜单，移动光标至校准菜单最下面一行的“校准”按钮条，按确定键开始校准。

校准菜单最下面一行是屏幕按钮条，有查阅（查看校准记录）、校准（启动声校准）、应用（将校准结果保存起来，并在以后的测量中使用新的灵敏度级）、修改（对自由场修正量、传声器灵敏度级、校准声压级进行修改）四个按钮条。

注意：传声器串号、机号、自由场修正值均在出厂时设定好，不能修改。

（3）校准完后，移动光标至校准菜单最下面一行的“应用”按钮条，按确定键记录校准结果。

（4）校准完后，即可进行噪声测量。

2、测量噪声（1）设置①开机后屏幕显示主菜单，此时光标停在“测量”上，按“→”键，使光标停在“设置”上，按（确定）键进入设置菜单，此时光标停在“调整日历时钟”上，按确定键进入日历时钟设置，按“→”、“←”移动光标，按“▼”、“▲”键修改日历时钟，完成后按“C”返回上一级菜单。

②在设置菜单下，按“→”、“←”移动光标，按“▼”、“▲”键可修改测量时间、组名、组名选取方式。

③在设置菜单下，按“设置”键进入打印设置，按“→”、“←”移动光标，按“▼”、“▲”键可修改打印功能（自动、手动）、打印模式（有图、无图）等，设置完毕后按“C”键返回上一级菜单。

（2）在主菜单下，按“→”、“←”移动光标到“测量”上，按确定键进入测量菜单，右上角显示准备，按下“△/Ⅱ”启动/暂停键开始测量，测量完后自动保存，按“C”返回主菜单。

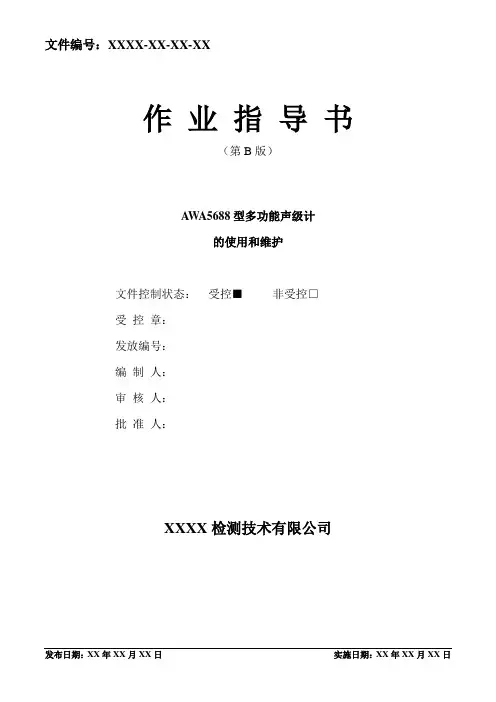

文件编号：XXXX-XX-XX-XX作业指导书（第B版）AWA5688型多功能声级计的使用和维护文件控制状态：受控■非受控□受控章：发放编号：编制人：审核人：批准人：XXXX检测技术有限公司修订履历1 目的为了规范AWA5688型多功能声级计的使用以及日常维护工作。

2 适用范围本指导书适用于XXXX检测技术有限公司实验室采样组相关采样人员。

本仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。

3 职责3.1 现场采样人员：根据此作业指导书，更好的规范现场采样的过程。

3.2 质量负责人：可以以此为参照，对现场采样进行更好的监督。

4 工作程序4.1 工作条件气温：0 ℃～40 ℃相对湿度：25 %～90 %气压：65 kPa～108 kPa4.2 主要技术指标4.2.1 传声器组合：Φ12.7 mm（1/2″）预极化测试电容传声器AWA14421+AWA14602 型前置级，标配灵敏度级：-40 dB(以1V/Pa 为参考0dB)。

4.2.2 线性测量范围：28 dBA～133 dBA；33 dBC～133 dBC；40 dBZ～133 dBZ；LC Peak (66～136)dB4.2.3 频率范围：20 Hz～12.5 kHz。

4.2.4 A/D 位数：24 位4.2.5 采样频率：32 kHz4.2.6 本机电噪声：小于A 计权3 μV、C 计权4 μV、Z 计权5 μV（不含前置级，用50 Ω电阻直接短路）。

4.2.7 测量上限：由所配传声器灵敏度决定。

可按“93-传声器灵敏度级”进行估算。

4.2.8 级线性范围：105 dB（A 计权）4.2.9 时间计权：并行（同时）F、S﹑I4.2.10 频率计权：并行（同时）A、C、Z4.2.11 检波特性：真有效值数字检波4.2.12 声级计类型：X 类声级计4.2.13 执行标准：GB/T3785.1-2010 2 型，IEC61672-1: 2013 Class 2，GB/T 3241-2010 2 级,IEC 61260-1: 2014 Class 2，GB/T 15952-2010，IEC 61252:2002。

AWA6228型多功能声级计操作规程1.前言2.准备工作2.1确保声级计电池充足，并且电源开关处于关闭状态。

2.2在测量前，确保声级计的麦克风是干净且无阻塞的。

2.3打开声级计盖板，检查并确认声级计的显示屏和按键是否正常工作。

3.开机与设置3.1打开声级计电源开关，等待仪器自检完成。

3.2根据需要，通过按键选择合适的声级计量程，并调整声级计的时间权重和频率权重。

3.3声级计默认设置为A频率权重、快速时间权重和最大量程。

如需更改设置，可参考声级计的用户手册进行操作。

4.测量操作4.1将声级计垂直放置于欲测量的位置，确保麦克风正对噪声源。

4.2观察声级计的显示屏，记录当前的声级读数。

4.3如需连续测量一段时间的声级，可使用声级计的存储功能或连接计算机通过USB接口进行数据记录。

5.校准和校验5.1定期进行声级计的校准和校验，以确保测量结果的准确性。

5.2校准声级计的最佳方式是使用标准声源进行比较测量。

校准过程需要按照声级计的用户手册中的指引进行操作。

5.3校验声级计的最佳方式是使用校验器进行检查。

校验器会发出特定的声音信号，声级计应当能够准确地测量到该信号。

6.注意事项6.1尽量避免在强烈的电磁辐射环境下使用声级计，以防止测量结果受到干扰。

6.2避免声级计的麦克风受到物体的遮挡，以确保噪声的测量准确。

6.3在测量过程中，尽量避免发出声音，以防止干扰声级计的测量结果。

7.结束测量测量结束后，及时关闭声级计电源开关，退出测量模式。

同时将声级计的麦克风盖板关闭，确保仪器的安全和使用寿命。

AWA5688型多功能声级计（统计）
执行标准：GB/T 3785.1-2010（IEC 61672:2013），2级
频率范围：20 Hz～12.5 kHz
测量范围：30～133 dBA（传声器组的灵敏度级-40 dB时）
级线性范围：大于105 dB（A）
频率计权：并行（同时）A、C、Z
时间计权：并行（同时）F、S、I
指示器：2.6寸彩屏显示，背光延时为常开时，亮度自动调节。

主要测量指标：Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL等
注：x为A，C，Z；y为F，S，I；N为1～99用户可选的整数
24小时自动监测：每小时测量1次，每次测量时间可在1 min～1hour之间选择，可连续测量多组24小时测量时间：手动，1s到99小时任意设置或分档设置
储存：可存贮＞2500多组数据
输出接口：交流输出，直流输出，RS232接口，USB接口
内部日历时钟：误差小于1分钟/月
电源：4节AA碱性电池，可使用5 V外接电源
工作环境：工作温度范围：-10 ℃～50 ℃；相对湿度：20 %～90 %；大气压力：65 kPa～108 kPa。

awa6288+型多功能声级计测量原理
awa6288+型多功能声级计是一种用于测量环境中的声音水平
的仪器。

它采用了声学测量原理来进行测量。

具体的测量原理如下：
1. 声音传感器：该声级计使用了一种高灵敏度的声音传感器，通常是电容微型麦克风。

这个传感器能够将环境中的声音转化为电信号。

2. 预处理器：声音传感器采集到的电信号会经过预处理器进行处理。

预处理器主要是对信号进行放大和滤波，以确保信号的准确性和可靠性。

3. 信号分析：经过预处理的信号将进入信号分析器。

信号分析器会对信号进行频谱分析和时域分析，以获取声音的频率分布和时域特征。

4. 加权网络：声音的响度与频率有关，不同频率的声音对人的听觉感知影响也不同。

为了模拟人耳对声音的感知特点，声级计会采用加权网络对声音进行加权处理，常用的加权网络有A、C和Z加权。

5. 显示和记录：最后，测量结果会通过显示屏进行显示，并可以选择记录到设备内存或外部存储介质。

总结起来，awa6288+型多功能声级计通过声音传感器将环境
中的声音转化为电信号，经过预处理后进行信号分析并进行加权处理，最后将测量结果显示和记录下来。

多功能声级计操作规程1 编制目的为了规范AWA5688型多功能声级计的操作规程，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和设备安全，特编制本操作规程。

2 适用范围本操作规程适用于本公司AWA5688型多功能声级计。

3 引用文件《AWA5688型多功能声级计》使用说明书。

4 操作步骤4.1 技术要求4.1.1型号：AWA5688型多功能声级计4.1.2主要技术参数（1）线性测量范围：28dBA～133dBA；33dBC～133dBC40dBZ～133dBZ；LC Peak（66～133）dB（2）频率范围：20Hz～12.5kHz（3）采样频率：32kHz（4）主要测量功能：总值积分测量功能、统计分析功能（内含24小时自动监测功能）、个人声暴露测量、1/1OCT分析功能、1/3OCT分析功能、记录功能、FFT 分析功能、录音功能（需选配SD卡）。

（5）主要测量指标：L xyi、L xyp、L xeq、L xmax、L xmin、L xN、SD、SEL、LC peak等。

4.2 操作要求4.2.1环境要求：0～45℃；0～70%RH（无结露）4.2.2职责要求（1）检验人员按本规程操作使用仪器，并对仪器进行日常卫生清洁。

（2）设备维护人员负责按照本规程进行仪器的例行维护保养工作。

（3）设备管理员负责仪器的综合管理。

4.3 工作原理AWA568多功能声级计是采用数字信号处理技术的新一代噪声测量仪器。

具有统计积分测量、总值积分测量、1/1OCT分析、1/3OCT分析、FFT分析、声暴露级测量、数字记录等功能。

4.4 操作方法4.4.1 分析步骤（1）主菜单：按下开/复位键2秒以上后放开，仪器显示杭州爱华仪器有限公司图标，接着进入主菜单。

主菜单下有噪声测量、仪器设置、数据调阅、仪器校准4个子菜单，下方有存储空间的状态条，黄色为已使用。

（2）测量：光标在“噪声测量”上时，按下确定键，仪器可以进入测量分析界面。

awa5688型噪声仪工作原理
AWA5688型噪声仪是一种用于测量和分析噪声信号的仪器。

其工作原理如下：
1. 信号输入：AWA5688型噪声仪接收外部的噪声信号作为输入。

这些信号可以是从电子设备、机械运动、电磁干扰等产生的噪声。

2. 信号放大：接收到的噪声信号通过前置放大电路进行放大，提高信号强度以便后续处理。

3. 滤波处理：为了分析特定频率范围内的噪声信号，
AWA5688型噪声仪通常会进行滤波处理。

滤波器可以设定特定的频率范围，滤除其他频率的噪声信号。

4. 数字化采样：经过滤波处理的噪声信号会被转换成数字形式以便进一步处理和分析。

AWA5688型噪声仪通常会使用高速模数转换器（ADC）将模拟信号转换为数字信号。

5. 数据分析：通过数字信号处理技术，AWA5688型噪声仪可以进行各种噪声信号的分析和测量。

例如，可以计算噪声信号的频谱分布、峰值值、均方根、峭度和峰度等指标。

6. 结果显示：AWA5688型噪声仪将分析结果显示在仪器的屏幕上，用户可以直观地查看和评估噪声信号的特性。

总结：AWA5688型噪声仪通过接收、放大、滤波、数值化、
分析和显示等步骤，实现对噪声信号的测量和分析。

它可以用于各种领域，如声学、电子、通信、汽车和环境噪声等。

AWA6228型多功能声级计操作规程一、引言二、安全注意事项1.在操作声级计之前，务必穿戴好个人防护装备，如耳塞、防护眼镜等。

2.在测量过程中，尽量避免操作声级计的部位与身体接触，防止因误操作导致伤害。

3.使用前务必先查阅产品说明书，并确保设备处于正常工作状态。

三、声级计操作步骤1.打开声级计将声级计置于平稳的工作台面上，按下电源开关，确认设备已成功开启。

待设备进入正常工作状态后，即可进行后续操作。

2.校准声级计每次使用声级计之前，都需要进行校准以保证测量结果的准确性。

校准前，需要准备一份已知声压级的参考源。

(1)插入参考源将参考源插入声级计的校准口。

根据使用的参考源，选择相应的插入口。

(2)开始校准在声级计设置界面中，选择“校准”功能，点击“开始校准”。

校准过程中，声级计会自动检测参考源的声压级，并将其作为基准值进行校准。

(3)校准完成待校准过程完成后，声级计会显示校准结果。

确认校准结果无误后，即可开始测量。

3.进行声级测量(1)设置测量参数在声级计设置界面中，选择所需的测量参数，如A/C/Z权重、响应时间等。

(2)开始测量点击声级计开始测量按钮，声级计即进入测量状态。

在测量过程中，保持设备与目标噪声源保持一定距离，并确保测量过程中不受干扰。

(3)测量结果记录测量结果会实时显示在声级计的显示屏上。

同时，可选择将结果记录到设备的存储卡中，以便后续分析和处理。

4.停止测量和关闭声级计(1)停止测量测量完成后，点击声级计停止测量按钮，声级计即停止测量并进入待机状态。

(2)关闭声级计按下电源开关，声级计会关闭并断开电源连接。

在操作结束后，务必切断声级计的电源供应，以防止设备长时间处于开启状态而损坏设备。

四、维护保养1.清洁定期使用干净的软布清洁声级计表面，避免灰尘和污垢对设备的影响。

2.检查定期检查声级计的外部连接线是否完好，是否有松动或磨损现象。

同时，检查电源供应是否正常。

3.保养使用后，将声级计存放在干燥、通风的地方，确保声级计的内部部件不受湿度等因素的影响。

AWA5680型多功能声级计操作规程1.操作步骤1.1按下“开/复位”键3秒钟以上后放开，仪器显示杭州爱华仪器有限公司图标，接着进入主菜单。

1.2用声级校准器进行校准，校准完毕进行设置。

1.3将光标移动到“设置”菜单上，点击确认，进入参数设置界面。

1.4单次噪声测量，将光标移动到测量时间的h，m，s上，用参数键任意设置测量时间，也可用确定键分档选取测量时间。

设置完毕，进入测量菜单，按下启动/暂停键开始测量。

1.5 24小时自动监测，在主菜单下按设置键进入参数设置界面，根据需要设定好测量时间、计权、存贮等参数，检查并调整时钟，进入测量菜单，光标移动到显示器最后一行的菜单条上，将第二个菜单项改为“24H”进入24小时自动测量界面，当日历时钟到达整点时仪器自动开始测量。

1.6简易机场噪声测量，在测量界面下按下设置键，进入第一页设置界面，设定好测量时间，建议为1min。

计权为“AF”或”A S”。

再按设置进入第二页设置界面，设定记录模式为“LOG-Lp”，设定记录时间间隔0.1s。

按退出键返回到测量界面。

等飞机要飞过来时按下启动键，等飞机飞过去时按下暂停键后再按输出键，仪器自动计算出Td，L值。

EPN1.7测量结束保存结果，记录结果，回去打印。

2.注意事项及维护2.1电池应选用高性能碱性电池，不能充电。

电池不用时应取出。

2.2按下“开/复位”3秒以上再放开，才能打开仪器电源。

2.3每个月让仪器开机工作8小时以上，以便为内部后备电池充电。

、3.期间核查3.1每次测量前后使用声级校准器进行校正，显示值符合94.0±0.2dB。
