TDY系列电动滚筒样本

tdy75型电动滚筒（滚筒电机）是供各种固定式带式输送机配套使用的内驱动装置，与外驱动装置相比，具有结构紧凑，占用空间面积小，使用维护方便，操作安全可靠，密封性好，能适用于粉尘浓度大、潮湿泥泞的工作场所等优点。

可满足各种逆止、包胶等要求。

不求一次的合作成功，但求永远的事业伙伴。

常见的包胶铸胶一般有菱形铸胶，人字形铸胶，平面胶，一般默认铸胶厚度是12mm，我厂可根据用户要求包胶，满足各种厚度形状要求。

淄博铭玖机械厂具有30年油冷式电动滚筒生产经验，所有出厂产品均经过严格试车检验测试，无故障运转，用户可放心购买使用。

用户选购tdy75型电动滚筒一般需要提供滚筒直径、带宽、功率、速比，是否包胶逆止，产品发货期一般在三至五天内。

若用户急用可加急生产。

产品名称：电动滚筒产品型号：YD、TDY、DY1、QD、YBT、WBT、JZ、JZN、JX、WDT、WXT一、产品概述电动滚筒作为皮带运输机和提升等设备的动力、广泛应用于矿山、冶金、化工、煤炭、建材、电力、轻工、粮食及交通运输等部门。

电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、维修简便等优点。

可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

我公司参照机械部JB/T7330—94标准设计生产的电动滚筒有定轴齿轮、行星齿轮，摆线针轮三种传动形式。

安装形式有电机内置（内装），电机外置（外装）以及用于移动式输送机上的移动式三种。

共有 YD T/N（即TDY75）、JA T/N、YDYI·YDYII、Y/J B T/N、JZ T/N、JX T/N、WB T/N、WD T/N、WX T/N等10个系列产品．各产品均可包胶，其中胶面有平胶、“人”字胶及菱形胶三种，除YDYI，和YDYII型移动滚筒外均可附加逆止功能。

电机内置时有油冷和油浸式两种；电机外置时有卧式直列型、立式电机型．卧式垂直型三种装配形式，电动机采用Y系列电机配套，如选用隔爆型电机可用于隔爆要求场所，另外还可配加HL型弹性柱销联轴器、YOX型液力偶合器以及YWZ型电力液压块式制动器。

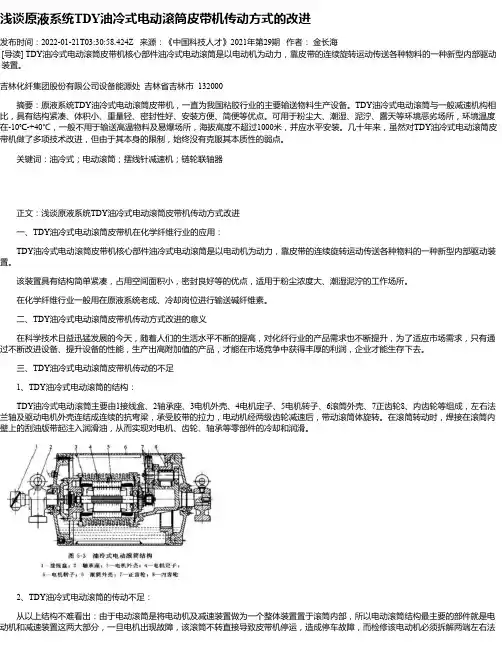

浅谈原液系统TDY油冷式电动滚筒皮带机传动方式的改进发布时间：2022-01-21T03:30:58.424Z 来源：《中国科技人才》2021年第29期作者：金长海[导读] TDY油冷式电动滚筒皮带机核心部件油冷式电动滚筒是以电动机为动力，靠皮带的连续旋转运动传送各种物料的一种新型内部驱动装置。

吉林化纤集团股份有限公司设备能源处吉林省吉林市 132000摘要：原液系统TDY油冷式电动滚筒皮带机，一直为我国粘胶行业的主要输送物料生产设备。

TDY油冷式电动滚筒与一般减速机构相比，具有结构紧凑、体积小、重量轻、密封性好、安装方便、简便等优点。

可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所，环境温度在-10℃-+40℃，一般不用于输送高温物料及易爆场所，海拔高度不超过1000米，并应水平安装。

几十年来，虽然对TDY油冷式电动滚筒皮带机做了多项技术改进，但由于其本身的限制，始终没有克服其本质性的弱点。

关键词：油冷式；电动滚筒；摆线针减速机；链轮联轴器正文：浅谈原液系统TDY油冷式电动滚筒皮带机传动方式改进一、TDY油冷式电动滚筒皮带机在化学纤维行业的应用：TDY油冷式电动滚筒皮带机核心部件油冷式电动滚筒是以电动机为动力，靠皮带的连续旋转运动传送各种物料的一种新型内部驱动装置。

该装置具有结构简单紧凑，占用空间面积小，密封良好等的优点，适用于粉尘浓度大、潮湿泥泞的工作场所。

在化学纤维行业一般用在原液系统老成、冷却岗位进行输送碱纤维素。

二、TDY油冷式电动滚筒皮带机传动方式改进的意义在科学技术日益迅猛发展的今天，随着人们的生活水平不断的提高，对化纤行业的产品需求也不断提升，为了适应市场需求，只有通过不断改进设备、提升设备的性能，生产出高附加值的产品，才能在市场竞争中获得丰厚的利润，企业才能生存下去。

三、TDY油冷式电动滚筒皮带机传动的不足1、TDY油冷式电动滚筒的结构：TDY油冷式电动滚筒主要由1接线盒、2轴承座、3电机外壳、4电机定子、5电机转子、6滚筒外壳、7正齿轮8、内齿轮等组成，左右法兰轴及驱动电机外壳连结成连续的抗弯梁，承受胶带的拉力，电动机经两级齿轮减速后，带动滚筒体旋转。

【性能简介】HZS50型混凝土搅拌站是由配料、搅拌、电气控制等部分组成的全自动混凝土拌制成套设备，因控制系统配置不同分为HZS50型、HZS50－Ⅱ型、HZS50－Ⅲ型，它适用于中等以上规模的建筑工地、预制件厂和商品混凝土生产厂。

本机主要特点：采用组合式结构，整机安装、搬迁十分方便。

搅拌主机及骨料提升采用JS1000型双卧轴强制式混凝土搅拌机，搅拌质量好、效率高。

骨料配料采用PLD1600A型配料机，计量准确，生产效率高。

水泥、水、液体外加剂的配料均采用电子秤计量，配料精度高。

供水系统采用虹吸式水泵加压原理，使水流速加快，喷洒均匀，该结构原理已获得国家专利。

HZS50型：采用方圆集团自行研制的FHK系列控制系统，进口元件，有打印功能，带空调。

HZS50－Ⅱ型：控制系统为HBK50-4A型，进口元件，有打印功能，带空调。

HZS50－Ⅲ型：控制系统为HJK50-4A型，进口元件。

【主要技术参数】【结构介绍】HZS50 系列砼搅拌站简图方圆集团有限公司生产的HZS系列混凝土搅拌站是由骨料配料系统（配料机）、骨料输送系统、计量系统、搅拌系统、电气控制系统、供水系统、供气系统、添加剂供给系统、水泥螺旋输送机、水泥筒仓等部分组成的全自动混凝土拌制成套设备，适用于各种规模的建筑工地和商品混凝土生产厂。

（一）骨料配料系统（配料机）PLD1600A配料机简图该搅拌站所采用的PLD1600A型混凝土配料机是一种与搅拌机配套使用的前台自动配料设备。

该机由给料机构、称量系统、电气控制系统等组成。

其特点是给料机构呈“品”字形排列，皮带机给料，称量方式为杠杆＋单传感器，计量准确。

（二）骨料输送系统该搅拌站骨料输送系统采用的是提升斗方式，其最大的优点是占地面积小，可节约土地资源。

（三）搅拌系统该搅拌站的搅拌主机采用JS1000双卧轴强制式搅拌机，可用于建筑工程施工部门搅拌干硬性混凝土、流动性混凝土、轻骨料混凝土及各种砂浆。

该机具有结构合理、搅拌质量好、时间短、能耗低、噪声小等特点。

目录产品概述 (1)安装及调试 (2)日常维护与保养 (5)电动滚筒的拆卸 (6)电动滚筒的组装 (7)常见故障排除及排除方法 (7)售后服务 (8)电动滚筒1 产品概述1.1电动滚筒是一种将电动机、减速机系统、滚筒体组合的新型驱动装置。

主要与带式输送机配装使用。

本公司为满足市场需要, 从九十年代初就参照机械部JB/T7330-1994标准, 先后设计了YD TN(即TD75)、DY1、JDY、QD、YJ B TN、JA TN、JX TN、WD TN、WX TN等10个系列8000多个规格产品, 大批量售往国外。

1.2 本公司设计的电动滚筒, 有内置式、 外置式、 移动式三种安装形式; 有定轴齿轮、 摆线针轮、 行星齿轮三种传动类型; 各种规格均可包胶, 胶面有平面、 人字、 菱形花纹; 绝大多规格可附加逆止功能; 如用于衣服是环境, 筒体等外露部分可使用耐磨腐蚀材料制作, 如不锈钢等, 同时必须选用相应耐腐蚀的密封件; 外置式选配隔爆电机, 可适合于有隔爆要求的场所; 可选配HL 型弹性柱销联轴器、 YOX 型液力耦合器、 电力液压块式制动器; 配套功率可从0.55KW 到160KW;1.3 电动滚筒型号及表示方法:电机安装形式或冷却方式传动形式代号（如定轴齿轮等）特殊性能代号（如逆止、隔爆等）电机功率P（kw）筒体表面线速度（m/s）滚筒名义直径（mm）胶带宽度B（mm）带逆止器时滚筒旋向N（S）关于滚筒型式代号的几点说明:( 1) 电机安装形式及冷却方式:电机内置时一般标注电机冷却方式: 油冷式(Y)、 油浸式( J)电机外置时标注电机安装冷却方式: 卧式电机直列型( WI) 、 立式电机直联型( WII) 、 卧式电机垂直型( WIII)( 2) 传动形式代号:定轴齿轮传动( D) ( 硬齿轮面定轴齿轮标A) 、摆线针轮传动(B)(功率37kw向下)、行星齿轮传动( X)( 3) 特殊性能代号:通用型( T可不标注) 、逆止型( N) 、移动型( Y1或JYD) 、防爆型( B) 、防腐蚀型( F) 等; 外装滚筒还可下标: 弹性柱销联轴器型( G) 、液力耦合器型( Y) 、电力液压块式制动型( Z)1.4 本公司生产的电动滚筒, 具有结构紧凑、体积小、密封性好使用维修方便等优点, 可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所; 但下列工作条件不宜适用:1.4.1输送高温物料, 温度超过60℃;1.4.2 海拔高度超过1000米;1.4.3 环境温度超过-10℃—40℃如遇以上情况, 请与本公司技术研发中心联系。
