INSPIRED BY EFFICIENCY操作说明书Interroll 电动滚筒DM 系列型号 2.2 (07/2018) zh原操作手册译文制造商Interroll Trommelmotoren GmbHOpelstr. 341836 Hueckelhoven/Baal德国电话： +49 2433 44 610内容我们认真编辑本文件中的内容，尽力确保信息的正确性、时效性和完整性。

但我们不对这些信息提供任何形式的保证。

对于与使用本文件相关的任何形式的损失和后续损失，我们明确不承担任何责任。

我们保留随时变更以文档记录的产品和产品信息的权利。

著作权法/知识产权保护法文字、图片、图表和类似内容及其排列方式受著作权法和其他保护性法规的约束。

禁止以任何形式复制、修改、传输或公布本文件的部分或全部内容。

本文件的作用仅限于提供信息和按规定使用，不包括仿制相关产品的授权。

本文件中包含的所有标识（受保护的商标，比如标志和企业名称）是 Interroll Trommelmotoren GmbH 或者第三方的财产，未经事先书面同意，禁止使用、复制或传播。

型号 2.2 (07/2018) zh原操作手册译文Interroll DM 系列电动滚筒型号 2.2 (07/2018) zh 原操作手册译文3内容目录操作说明书的使用提示 (6)此操作说明书的内容 (6)此操作说明书是产品的一部分 (6)安全 (7)技术发展最新水平 (7)按规定使用 (7)违规使用 (7)人员资质 (8)操作者 (8)维修人员 (8)专业电工 (8)危险 (8)人身伤害 (8)电力 (8)油 (8)旋转零件 (8)高温的电机部件 (8)工作环境 (9)运行故障 (9)维护 (9)不正常的电机起动 (9)与其他设备的接口 (9)一般技术信息 (10)产品说明 (10)选项 (10)DM 系列电动滚筒的尺寸 (10)技术参数 (12)产品识别 (12)恒温保护 (13)标准配置：温度限制器，自动换挡 (13)可选配置：PTC（电阻的正温度系数） (14)DM 系列异步 1 相产品信息 (15)DM 系列异步 1 相铭牌 (15)DM 系列异步 1 相电气参数 (17)DM 0080 系列异步 1 相 (17)DM 0113 系列异步 1 相 (17)DM 系列异步 1 相连接图 (18)电缆连接 (18)接线盒中的连接 (18)DM 系列异步 3 相产品信息 (19)DM 系列异步 3 相铭牌 (19)DM 系列异步 3 相电气参数 (21)DM 0080 系列异步 3 相 (21)DM 0080 异步，部分载荷优化 (22)DM 0113 系列异步 3 相 (23)DM 0113 异步，部分载荷优化 (24)DM 0138 系列异步 3 相 (25)DM 系列异步 3 相连接图 (26)电缆连接 (26)Interroll DM 系列电动滚筒内容目录带插接件的接口 (27)接线盒中的连接 (28)DM 系列异步产品信息 (29)DM 系列异步铭牌 (29)DM 系列异步电气参数 (31)DM 0080 同步 (31)DM 0113 同步 (32)DM 系列异步连接图 (33)电缆连接 (33)带插接件的接口 (33)接线盒中的连接 (34)选项和配件 (35)DM 系列异步 3 相电磁制动器 (35)DM 系列异步 3 相制动整流器 (37)制动整流器 - 连接 (37)制动整流器 - 尺寸 (39)带变频器的异步电动滚筒 (41)与输入频率有关的扭矩 (41)变频器参数 (41)适用于 DM 系列的 BMB-6202 SKF 型编码器 (43)技术参数 (43)连接 (44)最理想的连接方法 (45)适用于 DM 系列的 RM44-RLS 型编码器 (46)技术参数 (46)连接 (47)信号连接 (47)RE-15-1-LTN型分解器 (48)技术参数 (48)连接 (48)阻抗 (49)DM 系列 SKS36/SEK37 Hiperface 型编码器 (50)技术参数 (50)连接 (51)运输和存放 (52)运输 (52)存放 (53)装配和安装 (54)有关安装的警告提示 (54)电动滚筒的安装 (54)电动滚筒的定位 (54)装配传送带 (55)传送带宽度/外壳长度 (55)传送带调整 (55)绷紧传送带 (56)传送带张力 (57)传送带延伸 (57)测量传送带延伸量 (58)计算传送带延伸量 (58)滚筒涂层 (59)链轮 (59)4型号 2.2 (07/2018) zh原操作手册译文Interroll DM 系列电动滚筒内容目录型号 2.2 (07/2018) zh 原操作手册译文5电气安装的警告提示 (60)电动滚筒的电气连接 (60)电动滚筒的连接－电缆选项 (60)电动滚筒的连接 - 带插接件 (60)电动滚筒的连接－接线盒选项 (60)单相电机 (61)外部电机防护 (61)集成恒温保护 (61)变频器 (61)防倒转装置 (61)电磁制动器 (62)调试和运行 (63)首次调试 (63)首次调试之前进行检查 (63)运行 (64)每次调试之前进行检查 (64)出现意外或故障时的应对措施 (64)维护和清洁 (65)维护和清洁的警告提示 (65)维护和清洁的准备工作 (65)维护 (65)检查电动滚筒 (65)在电动滚筒上更换润滑油 (66)清洁 (67)使用高压清洗机清洁电动滚筒 (67)卫生清洁 (68)故障帮助 (69)故障排除 (69)停机和废料处理 (75)停止运行 (75)废料处理 (75)附录 (76)缩写目录 (76)电气参数 (76)连接图 (77)颜色编码 (77)安装声明 (78)Interroll DM 系列电动滚筒操作说明书的使用提示本说明书对以下型号的电动滚筒进行了说明：•DM 系列此操作说明书的内容本操作说明书包含电动滚筒在不同运行阶段的重要提示和信息。

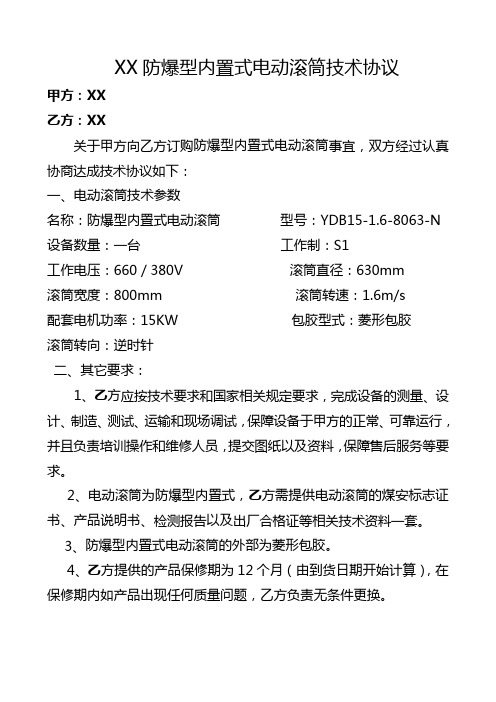

XX防爆型内置式电动滚筒技术协议甲方：XX乙方：XX关于甲方向乙方订购防爆型内置式电动滚筒事宜，双方经过认真协商达成技术协议如下：一、电动滚筒技术参数名称：防爆型内置式电动滚筒型号：YDB15-1.6-8063-N 设备数量：一台工作制：S1工作电压：660／380V 滚筒直径：630mm滚筒宽度：800mm 滚筒转速：1.6m/s配套电机功率：15KW 包胶型式：菱形包胶滚筒转向：逆时针二、其它要求：1、乙方应按技术要求和国家相关规定要求，完成设备的测量、设计、制造、测试、运输和现场调试，保障设备于甲方的正常、可靠运行，并且负责培训操作和维修人员，提交图纸以及资料，保障售后服务等要求。

2、电动滚筒为防爆型内置式，乙方需提供电动滚筒的煤安标志证书、产品说明书、检测报告以及出厂合格证等相关技术资料一套。

3、防爆型内置式电动滚筒的外部为菱形包胶。

4、乙方提供的产品保修期为12个月（由到货日期开始计算），在保修期内如产品出现任何质量问题，乙方负责无条件更换。

5、在设备的调试和试运行当中，由于设备的质量问题或指导安装调试的问题导致调试失败，乙方全权负责处理，直到甲方满意为止。

6、未尽事宜双方协商解决。

三、设备交货地点：四、设备交货期要求：20XX年X月X日之前乙方将设备运至甲方。

五、运输包装和运输方式设备在运输和现场保管过程中，乙方应根据（执行现行的国家标准、行业标准、企业标准）标准有关要求负责对设备进行完善的保护措施和包装，在运输和包装过程中设备受到搬运、潮湿、剥蚀或其它方式的任何损坏由乙方承担责任。

六、双方责任人签字：甲方代表签字：乙方代表签字：20XX年XX月XX 日。

目录产品概述 (1)安装及调试 (2)日常维护与保养 (5)电动滚筒的拆卸 (6)电动滚筒的组装 (7)常见故障排除及排除方法 (7)售后服务 (8)电动滚筒1 产品概述1.1电动滚筒是一种将电动机、减速机系统、滚筒体组合的新型驱动装置。

主要与带式输送机配装使用。

本公司为满足市场需要, 从九十年代初就参照机械部JB/T7330-1994标准, 先后设计了YD TN(即TD75)、DY1、JDY、QD、YJ B TN、JA TN、JX TN、WD TN、WX TN等10个系列8000多个规格产品, 大批量售往国外。

1.2 本公司设计的电动滚筒, 有内置式、 外置式、 移动式三种安装形式; 有定轴齿轮、 摆线针轮、 行星齿轮三种传动类型; 各种规格均可包胶, 胶面有平面、 人字、 菱形花纹; 绝大多规格可附加逆止功能; 如用于衣服是环境, 筒体等外露部分可使用耐磨腐蚀材料制作, 如不锈钢等, 同时必须选用相应耐腐蚀的密封件; 外置式选配隔爆电机, 可适合于有隔爆要求的场所; 可选配HL 型弹性柱销联轴器、 YOX 型液力耦合器、 电力液压块式制动器; 配套功率可从0.55KW 到160KW;1.3 电动滚筒型号及表示方法:电机安装形式或冷却方式传动形式代号（如定轴齿轮等）特殊性能代号（如逆止、隔爆等）电机功率P（kw）筒体表面线速度（m/s）滚筒名义直径（mm）胶带宽度B（mm）带逆止器时滚筒旋向N（S）关于滚筒型式代号的几点说明:( 1) 电机安装形式及冷却方式:电机内置时一般标注电机冷却方式: 油冷式(Y)、 油浸式( J)电机外置时标注电机安装冷却方式: 卧式电机直列型( WI) 、 立式电机直联型( WII) 、 卧式电机垂直型( WIII)( 2) 传动形式代号:定轴齿轮传动( D) ( 硬齿轮面定轴齿轮标A) 、摆线针轮传动(B)(功率37kw向下)、行星齿轮传动( X)( 3) 特殊性能代号:通用型( T可不标注) 、逆止型( N) 、移动型( Y1或JYD) 、防爆型( B) 、防腐蚀型( F) 等; 外装滚筒还可下标: 弹性柱销联轴器型( G) 、液力耦合器型( Y) 、电力液压块式制动型( Z)1.4 本公司生产的电动滚筒, 具有结构紧凑、体积小、密封性好使用维修方便等优点, 可用于粉尘大、潮湿、泥泞、露天等环境恶劣场所; 但下列工作条件不宜适用:1.4.1输送高温物料, 温度超过60℃;1.4.2 海拔高度超过1000米;1.4.3 环境温度超过-10℃—40℃如遇以上情况, 请与本公司技术研发中心联系。

TDY型油冷式电动滚筒是与TD75型皮带输送机配套的目前国内采用最普通的电动滚筒，为满足用户要求，我厂将继续生产TDY型油冷滚筒，滚筒电机由我国专业电动滚筒电机厂配套，性能指标不低于同功率的我国Y系列电机的指标。

滚筒直径D(mm)B A L L1t H K M N P d h dsØ4005008506009409512012590-3402803527 6501000750109012090-34028035Ø50050085060096011510014570-34028035 6206501000750112012090-34028035 8001300950142012090-34028035Ø6306501000750112011512017590-34028035 800130095014301401308040033035 100015001150163014013080400330351200175014001900160180160904403605034Ø80014002000160021501151601801609044036050<<<<返回<<<<返回注：表中⏹带速属标准系列，●属我厂新开发低速非标准系列。

TDY -15 -1.6 -650 -500| | | | || | | | |___筒径 mm | | | || | | |_________带宽 mm | | || | |_____滚筒表面线速度 m/s| || |_________________ 滚筒功率 KW||______________________________代号123YD YZ型油冷(油浸)式电动滚筒一、简介油冷式电动滚筒是胶带输送机的驱动装置,用以拖动胶带使主机运转。

它可以广泛代替目前使用的电动机——减速机所构成的外驱动装置。

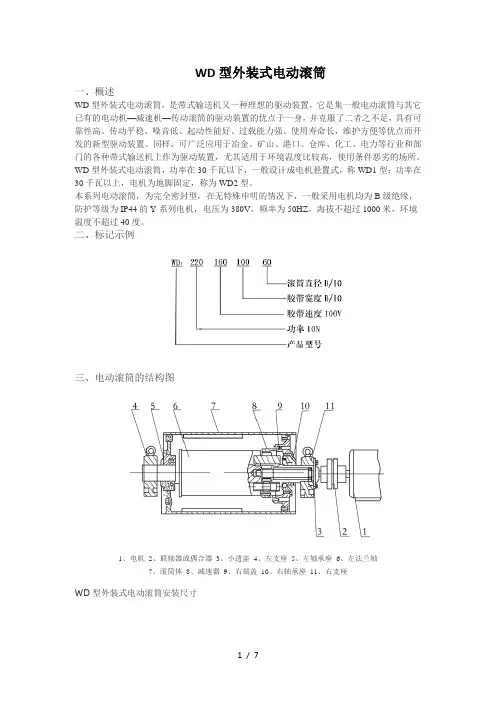

WD型外装式电动滚筒一、概述WD型外装式电动滚筒，是带式输送机又一种理想的驱动装置，它是集一般电动滚筒与其它已有的电动机—减速机—传动滚筒的驱动装置的优点于一身，并克服了二者之不足，具有可靠性高、传动平稳、噪音低、起动性能好、过载能力强、使用寿命长，维护方便等优点而开发的新型驱动装置。

同样，可广泛应用于冶金、矿山、港口、仓库、化工、电力等行业和部门的各种带式输送机上作为驱动装置，尤其适用于环境温度比较高，使用条件恶劣的场所。

WD型外装式电动滚筒，功率在30千瓦以下，一般设计成电机悬置式，称WD1型；功率在30千瓦以上，电机为地脚固定，称为WD2型。

本系列电动滚筒，为完全密封型，在无特殊申明的情况下，一般采用电机均为B级绝缘，防护等级为IP44的Y系列电机，电压为380V，频率为50HZ，海拔不超过1000米，环境温度不超过40度。

二、标记示例三、电动滚筒的结构图1、电机2、联轴器或偶合器3、小透盖4、左支座5、左轴承座6、左法兰轴7、滚筒体8、减速器9、右端盖10、右轴承座11、右支座WD型外装式电动滚筒安装尺寸D电机B A L R Z H1H2M1N1P Q h ds M2N2 e 型号功率（KW）400 100L1-4 2.2100L2-4 3.0112M-4 4.0112M-6 2.2400 750 500320～340120 180 90 0 340 280 30 φ27160 90 35 500 850 600237650 1000 750132S-6 3.0132M1-6 4.0132S-4132M2-6 5.5500 850 600257395～435650 1000 750800 1300 950500 100L2-4 3.0112M-4 4.0400 750 500237320～340500 850 600650 1000 750800 1300 950132S-6 3.0132M1-6 4.0132M2-6 5.5132M-4 7.5400 750 500257395～435140 220 150 80 400 330 38 φ27200 110 35 500 850 600600 1000 750800 1300 950160M-6 7.5160L-6 11.0160L-4180L-6 15.0500 850 600287495～600650 1000 750800 1300 9501000 1500 1150630 132M1-6 4.0132M2-6 5.5650 1000 750257395～435800 1300 9501000 1500 1150160M-6 7.5160L-6 11.5180L-6 15.0650 1000 750287495～600800 1300 9501000 1500 11501200 1750 1400200L1-6 18.5200L2-6 22.0200L-4 30.0800 1300 9506651000 1500 11501200 1750 14001400 2000 1600800160M-6 7.5160L-6 11.5180L-6 15.0800 1300 950287495～600160 220 160 90 440 360 50 φ34200 110 20 1000 1500 11501200 1750 1400200L1-6 18.5200L2-6 22.0200L-4 30.0800 1300 9506651000 1500 11501200 1750 14001400 2000 1600D功率KWB A L L4P Q h ds M N H16303037650 1000 750124 440 360 50 φ34160 90 160 800 1300 9501000 1500 11501200 1750 14001400 2000 160045800 1300 9501000 1500 11501200 1750 14001400 2000 16008003745800 1300 9501000 1500 11501200 1750 14001400 2000 16001600 2250 180055751000 1500 11501200 1750 14001400 2000 16001600 2250 18001000 45800 1300 950129 570 480 53 φ34170 100 180 **** **** 11501200 1750 14001、WD型外装式电动滚筒的安装应符合通用固定式胶带输送机或移动式胶带输送机产品有关技术标准所提出的要求。

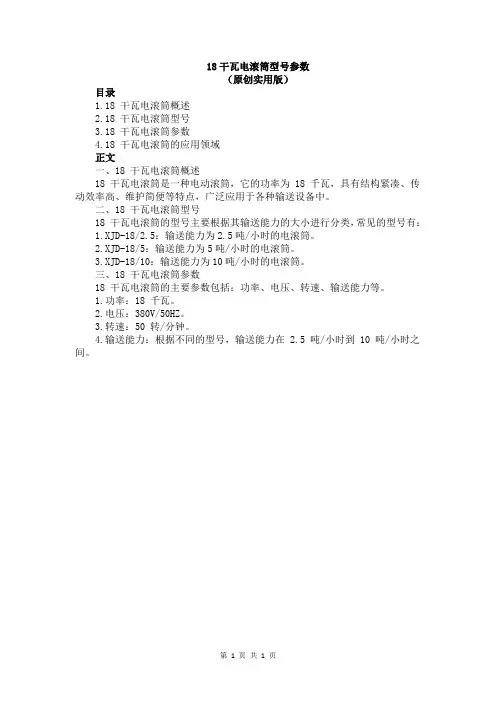

18干瓦电滚筒型号参数
（原创实用版）
目录
1.18 干瓦电滚筒概述
2.18 干瓦电滚筒型号
3.18 干瓦电滚筒参数
4.18 干瓦电滚筒的应用领域
正文
一、18 干瓦电滚筒概述
18 干瓦电滚筒是一种电动滚筒，它的功率为 18 千瓦，具有结构紧凑、传动效率高、维护简便等特点，广泛应用于各种输送设备中。

二、18 干瓦电滚筒型号
18 干瓦电滚筒的型号主要根据其输送能力的大小进行分类，常见的型号有：
1.XJD-18/
2.5：输送能力为2.5吨/小时的电滚筒。

2.XJD-18/5：输送能力为5吨/小时的电滚筒。

3.XJD-18/10：输送能力为10吨/小时的电滚筒。

三、18 干瓦电滚筒参数
18 干瓦电滚筒的主要参数包括：功率、电压、转速、输送能力等。

1.功率：18 千瓦。

2.电压：380V/50HZ。

3.转速：50 转/分钟。

4.输送能力：根据不同的型号，输送能力在 2.5 吨/小时到 10 吨/小时之间。

第1页共1页。

电动滚筒操作规程1、设备简介该机又称带式运输机，为中国减速机网附属厂家生产，该机为连续性运输设备，主要由输送带、托辊、电动滚筒及制动、张紧、装载、卸载、清扫等装置组成，具有通用性强、输送量大、结构简单、维修方便、连续性强等优点，根据输送工艺要求，本单位由多台皮带运输机连接组成输送系统，并由集控室统一控制。

2、工作原理电动滚筒带动皮带进行运转，绕经运输机全长的封闭皮带，由机头传动电动滚筒带动皮带在皮带架上连续运行，将输送皮带上面的煤炭运送到机头，转入其他运输设备中，并最终将物料运输到计量仓内，从而实现煤炭的连续性运输。

3、设备完好标准3.1托辊、接头、滚筒3.1.1托辊齐全，转动灵活，无异响，无卡阻现象，定期注油。

缓冲托辊表面胶层磨损量不得超过原厚度的1/2。

3.1.2皮带接头连接可靠，无损坏、缺件、脱扣、开口。

3.1.3滚筒无破裂，安装牢固，不松动，运转正常，无刺耳杂音。

胶在滚筒的胶层与滚筒表面紧密贴合，不得有脱层或裂口。

3.2机体3.2.1机头架、机尾架和拉紧装置架无开焊和变形，机尾架滑靴应平整，连接紧固。

3.2.2机架完整，固定可靠，无严重锈蚀。

3.3皮带、拉紧装置3.3.1皮带无破裂，横向裂口不的超过宽的5%，保护层脱皮不超过0.3平方米，中间纤维层破损面宽度不超过带宽5%。

3.3.2运行中皮带不打滑、不跑偏。

上部皮带不超出滚筒的托辊边缘，下部皮带不磨机架。

3.3.3拉紧装置松紧适度，皮带负重以后仍必须有一些松度。

3.4安全保护装置3.4.1速度保护、防打滑、防跑偏、断带、满仓等保护装置齐全，灵敏可靠。

3.4.2两台以上皮带运输机联合运输时应有统一的集控装置。

3.5环境3.5.1设备及环境看起来清洁美观，设备无脱皮、掉漆、锈蚀。

3.5.2设备上无积水、无积煤、无杂物。

4、操作使用说明4.1巡回检查内容4.1.1各台设备运行声音是否正常，各设备零件是否齐全、符合要求。

4.1.2各设备、电缆、小型电器等温度是否正常。

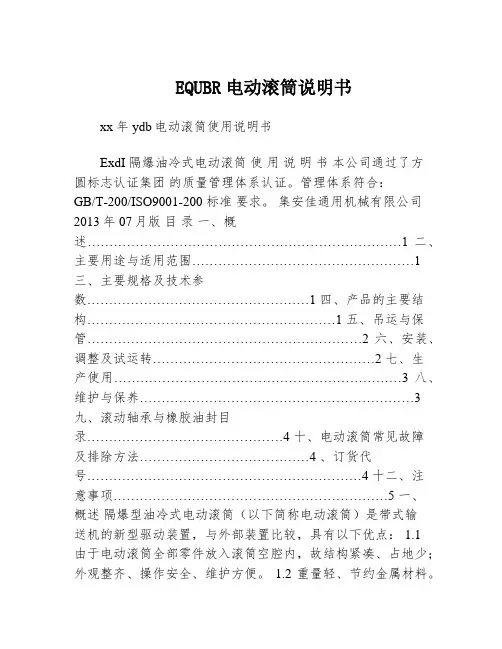

EQUBR电动滚筒说明书xx年ydb电动滚筒使用说明书ExdI 隔爆油冷式电动滚筒使用说明书本公司通过了方圆标志认证集团的质量管理体系认证。
