选择电流互感器应进行短路电流校验

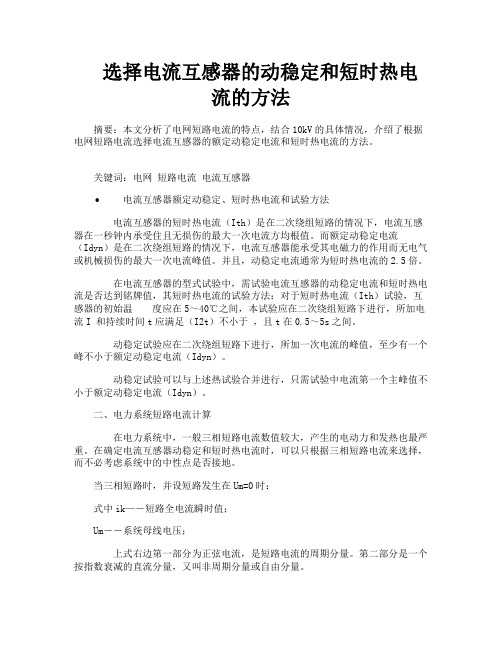

选择电流互感器的动稳定和短时热电流的方法摘要：本文分析了电网短路电流的特点，结合10kV的具体情况，介绍了根据电网短路电流选择电流互感器的额定动稳定电流和短时热电流的方法。

关键词：电网短路电流电流互感器•电流互感器额定动稳定、短时热电流和试验方法电流互感器的短时热电流（Ith）是在二次绕组短路的情况下，电流互感器在一秒钟内承受住且无损伤的最大一次电流方均根值。

而额定动稳定电流（Idyn）是在二次绕组短路的情况下，电流互感器能承受其电磁力的作用而无电气或机械损伤的最大一次电流峰值。

并且，动稳定电流通常为短时热电流的2.5倍。

在电流互感器的型式试验中，需试验电流互感器的动稳定电流和短时热电流是否达到铭牌值，其短时热电流的试验方法：对于短时热电流（Ith）试验，互感器的初始温度应在5～40℃之间，本试验应在二次绕组短路下进行，所加电流I 和持续时间t应满足（I2t）不小于，且t在0.5～5s之间。

动稳定试验应在二次绕组短路下进行，所加一次电流的峰值，至少有一个峰不小于额定动稳定电流（Idyn）。

动稳定试验可以与上述热试验合并进行，只需试验中电流第一个主峰值不小于额定动稳定电流（Idyn）。

二、电力系统短路电流计算在电力系统中，一般三相短路电流数值较大，产生的电动力和发热也最严重。

在确定电流互感器动稳定和短时热电流时，可以只根据三相短路电流来选择，而不必考虑系统中的中性点是否接地。

当三相短路时，并设短路发生在Um=0时：式中ik—―短路全电流瞬时值；Um――系统母线电压；上式右边第一部分为正弦电流，是短路电流的周期分量。

第二部分是一个按指数衰减的直流分量，又叫非周期分量或自由分量。

ik=ip+inp某一瞬时的短路全电流有效值Ik(t)是以t为中点的一个周期内的ip有效值Ip(t)与inp在t瞬时值inp(t)的方均根值，即短路电流经过半个周期（t=0.01s），短路电流瞬时值达到最大值，这一瞬时电流为短路冲击电流，用ish 表示。

高低压电流互感器变比怎么算及如何选择华天电力专业生产电流互感器测试仪（又称电流互感器现场校验仪），接下来为大家分享高低压电流互感器变比怎么算及如何选择。

用高低压电流互感器变比怎么算
根据＜＜电气装置的电测量仪表装置设计规范>>（GBJ63-90）的规定，在额定值的运行条件下，仪表的指示在量程的70％~100％处,此时电流互感器变比最大应为: N=I1RT /（0.7*5）;
I1RT ----变压器一次侧额定电流A；
N----电流互感器变比；
也就是一般可以按照实际电流为互感器一次电流的80％来选择。

电流互感器选择变比一般应结合实际负荷综合考虑计量（精度）和保护装置的要求。

不能一味地考虑某一方面。

高压柜如何选择电流互感器变比
高压柜选择电流互感器变比比较复杂，需要验算的因素比较多，但主要的是按额定电流选择，按短路电流校验；
一般来说，用于保护的电流互感器，如进线高压柜、变压器用高压柜和母联高压柜，其变比常按额定电流的2倍或更高来选择，这样可以保障保护定值适中，保护精度比较
高，在这个定值附近，既不会出现电流太小继电器或机构不动作，也不会出现电流太大使互感器饱和，达不到定值而不动作；
用于计量用的电流互感器，如计量柜，其变比常按额定电流或略高来考虑，但一般不会大于1.2倍额定电流；这样既可以保证小负荷时的计量精度，又可以在大电流时饱和，防止二次出现大电流而烧毁计量仪表；
当然，在电流互感器选择后，还要计算该互感器使用处的短路电流，据此校验电流互感器的动、热稳定性等，防止出现短路电流过大而烧毁互感器。

华天电力专业生产的电缆故障测试仪，是您值得信赖的选择，欢迎各位电力工作者咨询。

电流互感器的选择与使用(一)选择1.电流互感器的额定电压与电网的额定电压应相符。

2.电流互感器一次额定电流的选择,应使运行电流为其20%~100%;10kV继电保护用的电流互感器次侧电流一般应不大于设备额定电流的15倍。

3.所选用电流互感器应符合规定的准确度等级。

4.根据被测电流的大小选择电流互感器的变比,要使一次线圈额定电流大于被测电流。

5.电流互感器二次负载所消耗的功率或阻抗应不超过所选用的准确度等级相应的额定容量,以免影响准确度。

6.根据系统运行方式和电流互感器的接线方式来选择电流互感器的台数。

7.电流互感器选择之后,应根据装设地点的系统短路电流校验其动稳定和热稳定。

(二)正确使用1.电流互感器的一次线圈串联接入被测电路,二次线圈与测量仪表连接,并使一、二次线圈极性正确。

2.电流互感器一次线圈和铁心均要可靠接地。

3.电流互感器二次线圈不允许开路,由于二次阻抗很小,因此接近于短路状态。

拆装时先将二次侧两线端短接后,才能进行拆装仪表,并注意接线可靠,不允许接熔断器,以保证人身和设备安全。

4.二次侧的负载阻抗不得大于电流互感器的额定负载阻抗,以保证测量的准确性。

5.电流互感器不得与电压互感器二次侧互相连接,以免造成电流互感器近似开路,出现高压的危险。

6.电流互感器二次侧有一端必须接地,以防止一、二次线圈绝缘击穿时,一次侧的高压窜入二次侧,危及人身和设备的安全。

(三)更换时注意事项1.个别电流互感器在运行中损坏需要更换时,应使电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。

2.由于容量变化而需要成组地更换电流互感器,还应重新审核继电保护整定值及计量仪表的倍率。

3.更换二次侧电缆时,其截面和芯数必须满足最大负载电流及回路总负载阻抗不得超过电流互感器准确等级允许值的要求,并对新电缆进行绝缘电阻的测定,更换后要核对接线有无错误。

4.更换后的电流互感器和二次回路在运行前必须测定极性。

电流互干器该如何选择？[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。

电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。

10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。

在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。

例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。

对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mj s小于电流互感器的饱和倍数mb1; 四为按热稳定;五为按动稳定。

而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。

一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为:N=I1RT /(0.7*5);=S/17.32)A，注：U1=10kV或者0.4kV；变压I1RT----变压器一次侧额定电流器容量/17.32/3.5或变压器容量/60.62=变比NN----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比：400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64（36.4/10）/5=72.8%。

国家电网招聘考试电气工程专业知识（多项选择题）模拟试卷12(题后含答案及解析)全部题型 2. 多项选择题多项选择题1．有汇流母线的接线形式，可分为( )。

A．单母线接线系统B．双母线接线系统C．3／2接线D．桥形接线正确答案：A,B,C。

解析：桥形接线属于无母线接线。

2．下列主接线属于无母线接线的有( )。

A．一个半断路器接线B．扩大单元接线C．角形接线D．内桥接线正确答案：B,C,D。

解析：典型的无母线接线方式：桥形接线(包括内桥接线和外桥接线)、角形接线和单元接线(扩大单元接线)。

3．下列哪几种接线在出线断路器检修时，不会中断该回路供电?( )A．单母线分段带旁路B．双母线分段带旁路C．3／2接线D．双母线分段正确答案：A,B,C。

解析：旁路母线的作用是不停电检修出线断路器，故A、B两项符合要求。

3／2接线是有汇流母线接线中可靠性最高的，不会中断回路供电。

4．一个半断路器接线是( )的超高压配电装置广泛采用的一种接线。

A．大型发电厂B．变电站C．输电线路D．配电线路正确答案：A,B,D。

解析：一个半断路器接线适用范围为大型电厂和变电站330 kV及以上，进出线回路数为6回及以上的高压、超高压配电装置中。

5．隔离开关的作用包括( )。

A．倒闸操作B．隔离电压C．切断短路电流D．分合小电流正确答案：A,B,D。

解析：隔离开关没有专用的灭弧装置，不能切断短路电流。

6．下列属于电力系统的二次设备的有( )。

A．测量表计，如电压表、电流表、功率表和电能表等，用于测量电路中的电气参数B．接通或断开电路的开关设备，如断路器、隔离开关、负荷开关、熔断器、接触器等C．直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等D．接地装置，电力系统中性点的工作接地、保护人身安全的保护接地，均同埋入地中的接地装置相连正确答案：A,C。

7．导体运行中的状态包括( )。

2023年国家电网招聘之电工类通关试题库(有答案)单选题（共40题）1、应用运算曲线求任意时刻短路点的短路电流时，估计得汽轮机标准电机参数cosα=（）。

A.0.805B.0.85C.0.9D.0.95【答案】 A2、对于一个网络，现在节点 k 和节点 j 之间接入一个零口器，接入前网络的节点导纳矩阵为Y’，接入为 Y ，则Y’和 Y 的关系为（）A.将Y’中的第 k 列加到第 j 列上，再消去第 k 行，第 k 列B.将Y’中的第 k 列加到第 j 列上，再消去第 k 行C.将Y’中的第 k 列加到第 j 列上，再消去第 k 列【答案】 C3、高压电气的绝缘材料中存留有小的空气隙，外施工频或冲击电压后，空气隙比绝缘材料的电场强度（）。

A.低B.高C.相同D.无法判定【答案】 B4、发供电设备容量是按系统最大负荷需求量安排的，它对应电力成本中容量成本，是以（）去计算基本电费的。

A.用户实际用电量B.用户实际用量/功率因数C.用户用电的最大需求量或变压器容量【答案】 C5、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧A.负荷电流B.额定电流C.短路电流D.励磁涌流【答案】 B6、使电流速断保护有最小保护范围的运行方式为系统（）A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式【答案】 B7、对于中性点不接地的变压器星形绕组，单相进波时，中性点的稳、态电位可达（）。

A.U/3B.2U/3C.4U/3D.U【答案】 A8、阀式避雷器的保护比是指残压与（）电压之比。

A.冲击放电B.额定C.灭弧D.工频放点【答案】 C9、( )时不应开启重合闸。

A.断路器控制开关位置与断路器实际位置不对应B.手动跳闸或通过遥控装置将断路器断开C.其他原因开关跳闸D.保护启动【答案】 B10、自动满足基尔霍夫第二定律的电路求解法是( )。

A.支路电流法B.回路电流法C.结点电压法D.网孔电流法【答案】 C11、在拉、拽、搬动触电者时，应（），使触电者脱离电源。

电流互感器的选择及校验(1) 电流互感器选择的具体技术条件如下：1) 一次回路电压：n g U U ≤ （3.6）式中：g U ——电流互感器安装处一次回路工作电压；n U ——电流互感器额定电压。

2) 一次回路电流：n g I I ≤⋅m ax （3.7）式中：m ax ⋅g I ——电流互感器安装处的一次回路最大工作电流；n I ——电流互感器原边额定电流。

当电流互感器使用地点环境温度不等于C 40±时，应对n I 进行修正。

修正的方法与断路器n I 的修正方法相同。

3) 准确级准等级是根据所供仪表和继电器的用途考虑。

互感器的准等级不得低于所供仪表的准确级；当所供仪表要求不同准确级时，应按其中要求准确级最高的仪表来确定电流互感器的准确级。

① 与仪表连接分流器、变送器、互感器、中间互感器不低于下要求：与仪表相配合分流器、变压器的准确级为0.5级，与仪表相配合的互感器与中间互感器的准确级为0.5。

仪表的准确级为1.5时，与仪表相配合分流器、变压器的准确级0.5，与仪表相配合的互感器与中间互感器的准确级0.5。

仪表的准确级为2.5时，与仪表相配合分流器、变压器的准确级0.5与仪表相配合的互感器与中间互感器的准确级1.0。

② 用于电能测量的互感器准确级：0.5级有功电度表应配用0.2级互感器；1.0级有功电度表应配用0.5级互感级，2.0级无功电度表也应配用0.5级互感器；2.0级有功电度表及3.0级无功电度表，可配用1.0级级互感器。

③ 一般保护用的电流互感器可选用3级，差动距离及高频保护用的电流互感器宜选用D 级，零序接地保护可釆用专用的电流互感器，保护用电流互感器一般按10%倍数曲线进行校验计算。

4) 动稳定校验：d n ch K I i 12≤ （3.8）式中：ch I ——短路电流冲击值；n I 1——电流互感器一次额定电流；d K ——电流互感器动稳定倍数。

5) 热稳定校验：212)(t n k K I t I Q ≤=∞ （3.9）式中：∞I ——最大短路电流；k t ——短路电流发热等值时间；n I 1——电流互感器一次额定电流。

保护用电流互感器选用原则爱护用电流互感器是指在在线路发生短路过载等故障时，向继电装置供应信号切断故障电路，以爱护供电系统平安的电流互感器。

它与测量用电流互感器工作原理一样，但是应用完全不同。

那么选用爱护用电流互感器有哪些需要留意的原则。

一、爱护用电流互感器的一般原则爱护用电流互感器的性能应满意继电爱护正确动作的要求，首先应保证在稳态对称短路电流下的误差不超过规定值。

对于短路电流非周期重量和互感器剩磁的暂态影响，应依据所在系统暂态问题的严峻程度、所接爱护装置的特性、暂态饱和可能引起的后果和运行阅历等因素来合理考虑。

假如爱护装置具有减缓电流互感器饱和的影响功能，则可按爱护装置的特点来选择适当的电流互感器。

详细原则如下：1、爱护用电流互感器应选具有适当特征和参数的互感器，同一组差功动爱护不应同时使用P级和TP级电流瓦感器；2、当对剩磁有要求时，220kV及以下电流互感器可采纳PR级电流互感器；3、对P级电流互感器精确限值不适应的特别场合，宜采纳PX 级电流互感器；4、TPY级电流互感器不宜用于断路器失灵爱护；5、TPX级电流互感器不宜用于线路重合闸；6、TPZ级电流互感器不宜用于主设备爱护和断路器失灵爱护。

二、爱护用电流互感器额定参数选择原则1、变压器差动爱护回路用电流互感器额定一次电流选择宜使各侧互感器的二次电流基本平衡；2、大型发电机组高压厂用变压器爱护用电流互感器额定一次电流选择应使互感器二次电流在正常和短路状况下，满意爱护装置的整定选择性和精确性要求；3、母线差动爱护用各回路电流互感器宜选择相同变比，当小负荷回路电流互感器采纳不同变比时，可与制造商协商确定最小变比；4、对于在正常状况下一次电流为零的电流互感器，应依据实际应用状况、不平衡电流的实测值或阅历数据，并考虑爱护灵敏系数及互感器的误差限值和功、热稳定等因素，选择适当的额定一次电流；5、对中性点非有效接地系统的接地爱护用电流互感器，可依据详细状况采纳由专用电缆式或母线式零序电流互感器。

10kv kyn28高压柜进线计量变压器馈线和母联中的CT变比如何计算
选择电流互感器的变比比较复杂，需要验算的因素比较多，但主要的是按额定电流选择，按短路电流校验；
一般来说，用于保护的电流互感器，如高压进线柜、变压器馈线柜和母联柜，其变比常按额定电流的2倍或更高来选择，这样可以保障保护定值适中，保护精度比较高，在这个定值附近，既不会出现电流太小继电器或机构不动作，也不会出现电流太大使互感器饱和，达不到定值而不动作；
用于计量用的电流互感器，如计量柜，其变比常按额定电流或略高来考虑，但一般不会大于1.2倍额定电流；这样既可以保证小负荷时的计量精度，又可以在大电流时饱和，防止二次出现大电流而烧毁计量仪表；
当然，在电流互感器选择后，还要计算该互感器使用处的短路电流，据此校验电流互感器的动、热稳定性等，防止出现短路电流过大而烧毁互感器。

电流互感器一般按额定电流的1.3~1.5倍来选择.
变比的计算就是一次侧电流与二次侧电流之比.电流互感器二次侧电流是5A,
知道一次侧电流就能计算出变比了.
穿芯式电流互感器是一种常见的电工器件，因其接线简单，安装方便，广泛应用于计量、检测及保护线路中，但在使用中稍不注意，就能引起极大的误差而造成计量不准，保护失灵，甚至发生电气事故，这与电流互感器的安匝容量有关。

所谓安匝容量，系指电流互感器一次侧单心穿线时的最大额定电流值，也即额定电流与穿芯匝数的积。

如型号为LMZJ--0.5、400安匝，即一次侧单匝穿芯，最大电流为400A，如采用两匝穿绕，则原边额定电流为200A，它与检测电流常配合使用，既表示了电流互感器一次侧的额定电流工作范围，也暗示了接线方式。

如果忽略了这个问题，就会出现以上难以预料的问题。
