第5章 软件详细设计

10
11
5.1.2 选取若干个合理的方案
至少选取低成本、中等成本和高成本三种方案。
每种方案准备四份资料：



系统流程图； 组成系统的物理元素清单； 成本/效益分析； 实现这个系统的进度计划。
12
5.1.3 推荐最佳方案
分析员应该综合分析对比各种合理方案的利
弊，推荐一个最佳的方案，并且为推荐的方 案制定详细的实现计划。
发出较高质量的软件系统。
7
第一部分：设计过程 第二部分：设计原理 第三部分：启发原则 第四部分：软件结构图 第五部分：面向数据流的设计方法
8
5.1 设 计 过 程
总体设计过程通常由两个主要阶段组成： 系统设计:确定系统的具体实现方案。 结构设计:确定软件结构。 9个步骤： ① 设想供选择的方案 ② 选取合理的方案 ③ 推荐最佳方案 ④ 功能分解 ⑤ 设计软件结构 ⑥ 设计数据库 ⑦ 制定测试计划 ⑧ 书写文档 ⑨ 审查和复审
和理解； 可以使软件容易测试和调试，因而有助于提高软 件的可靠性； 能够提高软件的可修改性； 有助于软件开发工程的组织管理。
32
模块化五条标准
模块可分解性
把问题分解为子问题 模块可组装性 可复用 模块可理解性 无需参考其他模块，易于构造和修改 模块连续性 微小修改只导致对个别模块 模块保护性 异常影响局限在模块内部


“隐蔽”意味着模块彼此间仅仅交换那些为了完成系统功能而 必须交换的信息。 “局部化”是指把一些关系密切的软件元素物理地放得彼此靠 近。局部化有助于实现信息隐蔽。


设计和确定模块时，使得一个模块内包含的信息(过程和 数据)对于不需要这些信息的模块来说，是不能访问的。 模块内部的数据与过程，应该对不需要了解这些数据与过 程的模块隐藏起来。只有那些为了完成软件的总体功能而 必需在模块间交换的信息，才允许在模块间进行传递。

时期 阶段
任务
文档
需求分析 系统的目标及应完成的工作 需求规格说明书
开发
总体设计 软件设计
详细设计 软件编码 编写程序代码
总体设计说明书 详细设计说明书 程序、数据注释
黑盒测试、白盒测试、单元 测试后的软件、
软件测试 测试、集成测试、确认测试、大纲、方案与结
系统测试
果
运行 软件维护 运行和维护
维护后的软件
1）软件生命周期模型：是描述软件开发过程 中各种活动如何执行的模型。 2）常见的软件生命周期模型有：瀑布模型、 增量模型、螺旋模型、喷泉模型、变换模型及 基于知识的模型等。
上图是软件生存周期的瀑布模型。
5、软件工具与软件开发环境
软件工具：就是帮助开发软件的软件。 软件开发环境(或称软件工程环境)：是全面支 持软件开发全过程的软件工具的集合，这些软 件工具按照一定的方法和模式组合起来，共同 支持软件生命周期内的各个阶段和各项任务的 完成。
结构化方法的软件开发过程
软件计划后 结构化分析
结构化设计
编码并测试 结构化程序设计
面向对象方法的软件开发过程
软件计划后 面向对象分析
面向对象设计
软件测试 面向对象编程
1、结构化分析方法
1）结构化分析(简称SA)方法是面向数据流 进行需求分析的方法。该方法使用简单易读 的符号，运用抽象的概念模型，根据软件内 部数据传递、变换的关系，自顶向下逐层分 解，描绘出满足功能要求的软件模型
DFD图的数据流可分为两种类型：变换流和事务流 变换流：信息沿着输入通路进入系统，同时将信息的外
部形式转换成内部形式，通过变换中心处理之 后，再沿着输出通路转换成外部形式输出 事务流：信息沿着输入通路到达一个事务中心，事务中 心根据输入信息的类型在若干个动作序列中选 择一个来执行，这种信息流称为事务流

数据流程图
01
数据流程图表示 求解某一问题的 数据通路，同时 规定了处理的主 要阶段和所用的 各种数据媒体
程序流程图
02
程序流程图表示 程序中的操作顺 序
系统流程图
03
系统流程图表示 系统的操作控制 和数据流
程序网络图
04
程序网络图表示 程序激活路径和 程序与相关数据 流的相互作用
系统资源图
05
系统资源图表示 适用于一个问题 或一组问题求解 的数据单元和处 理单元的配置
5.1.3 PAD
01 PAD 的基本符号
OPTION
➢ 顺序结构 ➢ 条件结构 ➢ CASE 型多分支结构 ➢ 先检测循环条件的WHILE 型循环结构 ➢ 后检测循环条件的UNTIL 型循环结构 ➢ 语句标号 的特点
OPTION
用PAD 表示的程序从最左边的竖线的上端开始，自上而 下、自左向右执行 用PAD 设计的软件结构必然是结构化的程序结构
图1
图2
5.1.1 流程图
04 流程图的3 种基本结构
OPTION
流程图的3 种基本结构为顺序结构、条件 结构和循环结构，如图1所示，图中的C 是判 定条件。顺序结构如图（a）所示。条件结构 可分为两种，一种是IF...THEN...ELSE 型条件 结构，如图（b）所示；另一种是CASE 型多 分支结构，如图（c）所示。
应的应做的工作。
2 判定表中的符号
右上部用T 表示条件成立，用Ｆ表示条件不 成立，空白表示条件成立与否不影响。
右下部画× 表示在该列上面规定的条件下做 该行左边列出的那项工作，空白表示不做该 项工作。
5.1.5 判定树
判定树和判定表一样，也能表明复杂的条件组 合与对应处理之间的关系。判定树是一种图形表示 方式，更易被用户理解。

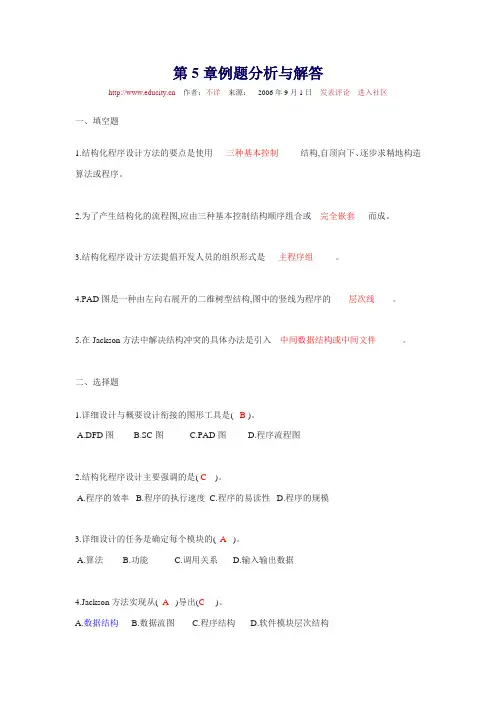

第5章例题分析与解答作者：不详来源：2006年9月1日发表评论进入社区一、填空题1.结构化程序设计方法的要点是使用___三种基本控制_____结构,自顶向下、逐步求精地构造算法或程序。

2.为了产生结构化的流程图,应由三种基本控制结构顺序组合或__完全嵌套___而成。

3.结构化程序设计方法提倡开发人员的组织形式是___主程序组_____。

4.PAD图是一种由左向右展开的二维树型结构,图中的竖线为程序的____层次线____。

5.在Jackson方法中解决结构冲突的具体办法是引入__中间数据结构或中间文件______。

二、选择题1.详细设计与概要设计衔接的图形工具是( B )。

A.DFD图B.SC图C.PAD图D.程序流程图2.结构化程序设计主要强调的是( C)。

A.程序的效率B.程序的执行速度C.程序的易读性D.程序的规模3.详细设计的任务是确定每个模块的( A)。

A.算法B.功能C.调用关系D.输入输出数据4.Jackson方法实现从( A )导出(C )。

A.数据结构B.数据流图C.程序结构D.软件模块层次结构5.在软件详细设计过程中不采用的描述工具是( D )。

A.判定表B.IPO图C.PAD图D.DFD图三、应用题一个正文文件由若干个记录组成,每个记录是一个字符串。

要求统计每个记录中空格字符的个数及文件中空格字符的总个数。

要求输出数据格式是每复制一行字符串之后,另起一行印出上一行字符串空格字符的个数,最后一行印出空格字符总个数。

答案:一、填空题1.三种基本控制结构2.完整嵌套3.主程序员组4.层次线5.中间数据结构或中间文件二、选择题1.B2.C3.A4.AC5.D三、应用题图5-1图5-2<>第5章自测题及参考答案作者：不详来源：2006年9月1日发表评论进入社区一、名词解释1.结构化程序设计2.PAD3.PDL4.结构冲突5.对应关系二、填空题1.结构化程序设计方法使用___三种基本控制结构___构造程序。
