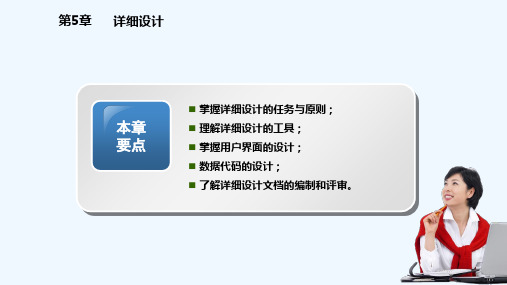

软件工程 第五章 详细设计

第5章例题分析与解答作者：不详来源：2006年9月1日发表评论进入社区一、填空题1.结构化程序设计方法的要点是使用___三种基本控制_____结构,自顶向下、逐步求精地构造算法或程序。

2.为了产生结构化的流程图,应由三种基本控制结构顺序组合或__完全嵌套___而成。

3.结构化程序设计方法提倡开发人员的组织形式是___主程序组_____。

4.PAD图是一种由左向右展开的二维树型结构,图中的竖线为程序的____层次线____。

5.在Jackson方法中解决结构冲突的具体办法是引入__中间数据结构或中间文件______。

二、选择题1.详细设计与概要设计衔接的图形工具是( B )。

A.DFD图B.SC图C.PAD图D.程序流程图2.结构化程序设计主要强调的是( C)。

A.程序的效率B.程序的执行速度C.程序的易读性D.程序的规模3.详细设计的任务是确定每个模块的( A)。

A.算法B.功能C.调用关系D.输入输出数据4.Jackson方法实现从( A )导出(C )。

A.数据结构B.数据流图C.程序结构D.软件模块层次结构5.在软件详细设计过程中不采用的描述工具是( D )。

A.判定表B.IPO图C.PAD图D.DFD图三、应用题一个正文文件由若干个记录组成,每个记录是一个字符串。

要求统计每个记录中空格字符的个数及文件中空格字符的总个数。

要求输出数据格式是每复制一行字符串之后,另起一行印出上一行字符串空格字符的个数,最后一行印出空格字符总个数。

答案:一、填空题1.三种基本控制结构2.完整嵌套3.主程序员组4.层次线5.中间数据结构或中间文件二、选择题1.B2.C3.A4.AC5.D三、应用题图5-1图5-2<>第5章自测题及参考答案作者：不详来源：2006年9月1日发表评论进入社区一、名词解释1.结构化程序设计2.PAD3.PDL4.结构冲突5.对应关系二、填空题1.结构化程序设计方法使用___三种基本控制结构___构造程序。

软件工程(第五版)--习题及答案--第五章(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、判断题1、（√）详细设计也称模块设计。

2、（×）在数据代码设计时，应尽量让一条代码代表多个信息。

3、（×）在数据代码设计时，应可能设计字母和数字混合代码。

4、（×）在输出界面设计时，要尽可能使用代码或缩写，以求简洁。

5、（×）详细设计评审应尽可能和概要设计评审一同进行。

二、选择题1、软件详细设计的主要任务是确定每个模块的（A）。

A、算法和使用的数据结构B、外部接口C、功能D、程序2、借助于软件工具，可将（C）容易地转换为高级语言源程序。

A、程序流程图B、N-S图C、PAD图D、判定表3、不属于详细设计工具的是（A）。

A、DFD图B、PAD图C、PDlD、N-S图4、程序的三种基本结构是（C）。

A、过程、子过程和子程序B、递归、堆栈和队列C、顺序、选择和重复D、调用、返回和转移5、下面描述中，符合结构化程序设计风格的是（A）。

A、使用顺序、选择和重复（循环）三种基本控制结构表示程序的控制逻辑B、模块只有一个入口，可以有多个出口C、注重提高程序的执行效率D、不使用goto语句三、简答题1、软件的详细设计阶段完成的主要任务是什么答：（1）算法设计；（2）数据结构设计；（3）模块接口细节设计；（4）测试用例设计；（5）数据库物理设计；（6）数据代码设计；（7）其他设计；（8）编写详细设计说明书并进行评审。

2、数据输入界面设计的主要原则有哪些答：在设计数据输入界面时应做到：尽量简化用户的工作、减少输入的出错率；减轻用户的记忆负担、尽可能减少输入量并实现自动输入；对共同的输入设置默认值；使用代码或缩写；自动填入已输入过的内容；列表式输入; 数据分组输入。

3、代码设计的原则有哪些答：代码设计的原则是标准化、唯一性、可扩充性、简单性、规范性和适应性。

软件工程第五章总体设计在软件工程中，总体设计是一个至关重要的环节。

它就像是为一座大厦绘制蓝图，为后续的详细设计和编码工作奠定坚实的基础。

总体设计的主要任务是根据需求分析阶段确定的系统功能和性能要求，设计出软件系统的总体结构。

这包括确定系统由哪些模块组成，以及这些模块之间的关系。

通过合理的总体设计，可以有效地提高软件的可维护性、可扩展性和可靠性。

首先，我们来谈谈模块的划分。

模块是软件系统中具有相对独立功能的单元。

在划分模块时，需要遵循高内聚、低耦合的原则。

高内聚意味着一个模块内部的各个部分紧密相关，共同完成一个明确的功能；低耦合则表示模块之间的相互依赖程度要低，以便于独立开发、测试和维护。

例如，一个在线购物系统可以划分为用户管理模块、商品管理模块、订单管理模块等。

每个模块都有其特定的职责，相互之间通过清晰定义的接口进行通信。

模块的结构也有多种形式，如层次结构、网状结构和混合结构等。

层次结构是一种常见的结构，它将系统按照功能的层次进行划分，上层模块调用下层模块，形成一个树形的结构。

这种结构清晰明了，易于理解和维护。

网状结构则模块之间的关系更加复杂，适用于一些对性能要求较高的系统。

而混合结构则是结合了层次结构和网状结构的特点，根据系统的实际需求进行灵活的设计。

接下来，说说数据结构的设计。

数据结构的选择直接影响到系统的性能和效率。

在总体设计阶段，需要确定系统中主要的数据结构，如数据库表结构、文件结构等。

对于数据库设计，要考虑数据的完整性、一致性和安全性。

合理地设计索引和存储过程，可以提高数据的查询和更新速度。

文件结构的设计则要根据数据的特点和访问方式来确定，例如是顺序访问还是随机访问。

在总体设计中，还需要考虑软件的架构风格。

常见的架构风格有客户机/服务器架构（C/S）、浏览器/服务器架构（B/S）和分布式架构等。

C/S 架构适用于对性能要求较高、数据处理较为复杂的系统；B/S 架构则具有易于部署和维护的优点，适用于广泛的互联网应用；分布式架构则可以提高系统的处理能力和可靠性，适用于大规模的应用场景。

一、判断题1、The results of decomposition form composite parts called modules or components.（T）2、Cohesion refers to the internal “glue” with which a component is constructed.（T）3、We say that two components are loosely coupled when there is a great deal of dependence between them.（F）4、Design is the creative process of transforming the problem intoa solution.（T）二、解释概念1、 what is design?Design is the creative process to transform the problem into a solution. 设计是将问题转化成解决方案的创造性的活动Design is the description of a solution. 是对解决方案的描述。

2、What is Coupling? States Coupling levels from low to high.Coupling耦合性是指模块间联系，即程序结构中不同模块之间互连程度。

耦合等级从低到高：Uncoupled 非直接耦合：通过上级模块进行联系，无直接关联。

Data coupling 数据耦合：参数传递的是一般类型的数据。

Stamp coupling 标记耦合：参数传递的是诸如结构类型的数据。

Control coupling 控制耦合：模块间传递的是诸如标记量的控制信息。

Common coupling 公共耦合：全局结构类型的数据。

Content coupling 内容耦合：病态连接，一个模块可以直接操作另一个模块的数据（如go to 语句的使用）。

5.1 详细设计的基本任务
(1)为每个模块进行详细的算法设计。

用某种图形、表格、语言等工具将每个模块处理过程的详细算法描述出来。

(2)为模块内的数据结构进行设计。

对于需求分析、概要设计确定的概念性的数据类型进行确切的定义。

(3)对数据结构进行物理设计，即确定数据库的物理结构。

物理结构主要指数据库的存储记录格式、存储记录安排和存储方法，这些都依赖于具体所使用的数据库系统。

(4)其他设计：根据软件系统的类型，还可能要进行以下设计：
①代码设计。

为了提高数据的输入、分类、存储、检索等操作，节约内存空间，对数据库中的某些数据项的值要进行代码设计。

②输入/输出格式设计。

③人机对话设计。

对于一个实时系统，用户与计算机频繁对话，因此要进行对话方式、内容、格式的具体设计。

(5)编写详细设计说明书。

(6)评审。

对处理过程的算法和数据库的物理结构都要评审。

第5章例题分析与解答作者：不详来源：2006年9月1日发表评论进入社区一、填空题1.结构化程序设计方法的要点是使用___三种基本控制_____结构,自顶向下、逐步求精地构造算法或程序。

2.为了产生结构化的流程图,应由三种基本控制结构顺序组合或__完全嵌套___而成。

3.结构化程序设计方法提倡开发人员的组织形式是___主程序组_____。

4.PAD图是一种由左向右展开的二维树型结构,图中的竖线为程序的____层次线____。

5.在Jackson方法中解决结构冲突的具体办法是引入__中间数据结构或中间文件______。

二、选择题1.详细设计与概要设计衔接的图形工具是( B )。

A.DFD图B.SC图C.PAD图D.程序流程图2.结构化程序设计主要强调的是( C)。

A.程序的效率B.程序的执行速度C.程序的易读性D.程序的规模3.详细设计的任务是确定每个模块的( A)。

A.算法B.功能C.调用关系D.输入输出数据4.Jackson方法实现从( A )导出(C )。

A.数据结构B.数据流图C.程序结构D.软件模块层次结构5.在软件详细设计过程中不采用的描述工具是( D )。

A.判定表B.IPO图C.PAD图D.DFD图三、应用题一个正文文件由若干个记录组成,每个记录是一个字符串。

要求统计每个记录中空格字符的个数及文件中空格字符的总个数。

要求输出数据格式是每复制一行字符串之后,另起一行印出上一行字符串空格字符的个数,最后一行印出空格字符总个数。

答案:一、填空题1.三种基本控制结构2.完整嵌套3.主程序员组4.层次线5.中间数据结构或中间文件二、选择题1.B2.C3.A4.AC5.D三、应用题图5-1图5-2<>第5章自测题及参考答案作者：不详来源：2006年9月1日发表评论进入社区一、名词解释1.结构化程序设计2.PAD3.PDL4.结构冲突5.对应关系二、填空题1.结构化程序设计方法使用___三种基本控制结构___构造程序。
