电缆规格对照表

各国线规对照表|美标线规和国标线规对照表|国际电工线规IEC|线规标称
AWG，美国线规
AWM1007聚氯乙烯绝缘电线
相当于我国AV，RV型电线.
使用特性：电线长期的允许工作温度80C 额定电压: 300V
20C时的绝缘电阻〉10mohm/km
规格AWG26 标称截面：0。

128导线结构：7/0.16 绝缘标称厚度：0.45mm导体电阻《148。

94ohm/km最大外径1。

6mm参考重量3.2kg/km
规格AWG24标称截面：0。

205结构：11/0.16mm1/0。

52mm绝缘标称厚度：0。

45mm导体电阻〈。

93。

25ohm/km最大外径1。

7mm参考重量4.2kg/km
规格AWG22标称截面:0。

324导线结构17/0.16 13/0。

18 1/0。

65 绝缘称厚度：0。

45mm导体电阻55ohm/km 最大外径1。

9mm参考重量5。

7kg/km
规格AWG20标称截面：0.519导线结构：20/0。

16 绝缘标称厚度：0.45mm导体电阻34.6ohm/km最大外径2。

1mm参考重量7。

8kg/km。

电缆直径与平方对照表随着社会经济的不断发展，电缆成为必不可少的基础设施，它可以将电能传输到家庭，企业和其他用电场所。

但是，要选择正确的电缆，我们应当注意电缆材料以及电缆尺寸，以便获得更好的电气特性和更长的使用寿命。

这里介绍的是电缆直径与平方对照表，它概括性地显示了电缆直径与电缆平方数之间的关系，可供参考。

首先，电缆直径表示电缆内径，是电缆结构内部的核心参数，影响电缆的绝缘性能。

第二，电缆平方表示电缆的外部规格，影响电缆的通电能力，是电缆最重要的参数。

电缆直径与平方对照表如下：|缆直径 (mm) |缆平方 (mm) || ------------- | ---------------- || 0.5 | 0.5 || 0.75 | 1.13 || 1.0 | 1.5 || 1.5 | 2.5 || 2.5 | 4.0 || 4.0 | 6.0 || 6.0 | 10.0 || 10.0 | 16.0 || 16.0 | 25.0 || 25.0 | 35.0 || 35.0 | 50.0 |从上表可以看出，电缆直径与电缆平方数呈良好的正相关关系，也就是说，电缆直径越大，电缆平方数越大，电缆可以传输的电力越大。

然而，电缆直径变小时，电缆平方数也在减小，电缆可以传输的电力也会减少，当电缆直径小于0.5mm时，电缆平方数随着直径的减小而减少，而且仅为0.5mm。

因此，如果要选择合适的电缆，应根据需求来选择相应的电缆直径。

如果电流大，可以选择大直径的电缆，例如4mm或6mm，以便有效传输更多的电力；如果电流较小，则可以考虑选择小直径的电缆，如0.75mm或1mm，以达到减少电缆成本的目的。

另外，由于电缆直径与电缆平方数成正比，建议选择电缆平方数小，但仍能满足功率要求的电缆。

总之，在选择电缆时，应特别注意电缆直径与电缆平方数的对应关系，以确保选择正确安全的电缆。

此外，电气工程师也可以根据电缆直径与电缆平方数的对应关系，为用户提供更专业的电缆选择建议，以满足特定的需求。

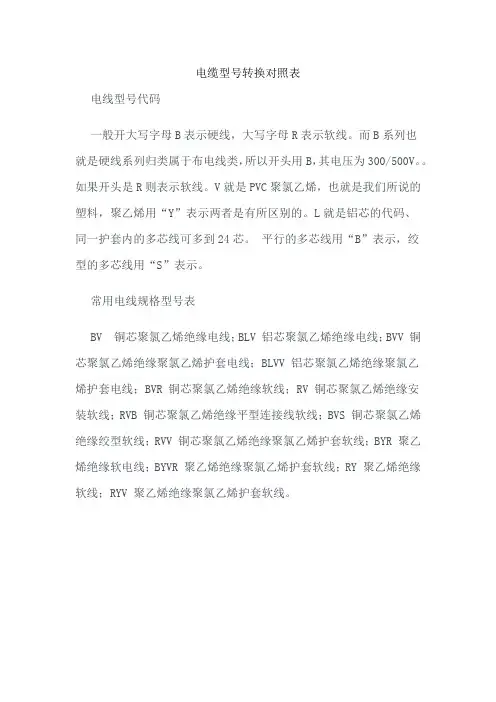

电缆型号转换对照表
电线型号代码
一般开大写字母B表示硬线，大写字母R表示软线。

而B系列也
就是硬线系列归类属于布电线类，所以开头用B，其电压为300/500V。

如果开头是R则表示软线。

V就是PVC聚氯乙烯，也就是我们所说的塑料，聚乙烯用“Y”表示两者是有所区别的。

L就是铝芯的代码、
同一护套内的多芯线可多到24芯。

平行的多芯线用“B”表示，绞
型的多芯线用“S”表示。

常用电线规格型号表
BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙
烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安
装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线。

一、以下是一些常见的国标电缆载流量对照表，仅供参考。

请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。

1. 铜芯电缆载流量对照表（单位：安培）· 1.5平方毫米：13A· 2.5平方毫米：18A·4平方毫米：25A·6平方毫米：32A·10平方毫米：45A·16平方毫米：60A·25平方毫米：80A·35平方毫米：100A·50平方毫米：125A·70平方毫米：155A·95平方毫米：185A·120平方毫米：220A2. 铝芯电缆载流量对照表（单位：安培）·16平方毫米：48A·25平方毫米：65A·35平方毫米：85A·50平方毫米：105A·70平方毫米：130A·95平方毫米：160A·120平方毫米：190A·150平方毫米：220A·185平方毫米：255A·240平方毫米：300A·300平方毫米：355A·400平方毫米：420A以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。

二、当涉及到电缆的设计和选择时，一些常用的公式可以帮助我们计算和确定所需的参数。

以下是几个常见的电缆计算公式：1. 电流容量计算公式：电流容量（A）= (K × I) / √(d^2 + D^2)其中，K 是导体的材料特性系数（如铜、铝等），I 是要传输的电流（安培），d 是导体直径（mm），D 是绝缘外直径（mm）。

2. 电阻计算公式：电阻（Ω/km）= （R × L）/ A其中，R 是电阻率（Ω·mm²/m），L 是电缆长度（m），A 是导体截面积（mm²）。

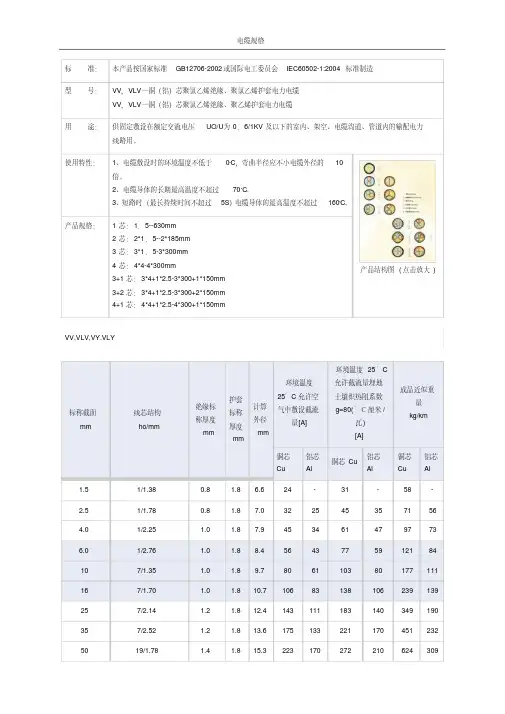

电缆规格对照表电缆重量对照表m m电缆重量 The Standardization Office was revised on the afternoon of December 13, 2020标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造型 号： VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆 VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆 用 途： 供固定敷设在额定交流电压UO/U 为0．6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力线路用。

使用特性： 1、电缆敷设时的环境温度不低于0C ，弯曲半径应不小电缆外径的10倍。

2、电缆导体的长期最高温度不超过70C 。

3、短路时（最长持续时间不超过5S ）电缆导体的最高温度不超过160C 。

产品结构图产品规格： 1芯：1．5--630mm 2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm 3+1芯：3*4+1**300+1*150mm 3+2芯：3*4+1**300+2*150mm 4+1芯：4*4+1**300+1*150mmVV,VLV,VY,VLY标称截面 mm线芯结构ho/mm绝缘标称厚度 mm 护套标称厚度mm计算外径 mm环境温度25°C允许空气中敷设截流量[A]环境温度25°C 允许截流量埋地土壤炽热阻系数g=80(°C 厘米/瓦) [A] 成品近似重量kg/km铜芯 Cu铝芯Al 铜芯 Cu铝芯Al铜芯 Cu 铝芯Al 1/ 24 - 31 - 58 - 1/ 32 25 45 35 71 56 1/ 45 34 61 47 97 73 1/ 56 43 77 59 121 84 10 7/ 80 61 103 80 177 111 16 7/ 106 83 138 106 239 139 25 7/ 143 111 183 140 349 190 35 7/ 175 133 221 170 451 232 50 19/ 223 170 272 210 624 309 70 19/ 265 207 333 256 821 384 95 19/ 329 254 392 302 1085 491 120 37/ 382 297 451 348 1338 589 150 37/ 445 339 516 392 1642 706 185 37/ 519 392 572 436 2032 858 240 61/ 609 472 667 516 2605 1091 300 61/ 700 541 721 557 3238 1340。

电缆直径和载流量对照表电缆直径和载流量对照表铜芯线的电阻和压降计算公式如下：20℃时：每千米电阻值（Ω）=17.5÷截面积（平方毫米）75℃时：每千米电阻值（Ω）=21.7÷截面积（平方毫米）压降计算公式（按欧姆定律）：V=R×A线损计算公式：P=V×A，其中线损与使用的压降和电流有关。

铜芯线电源线的安全载流量如下：1平方毫米铜电源线：17A1.5平方毫米铜电源线：21A2.5平方毫米铜电源线：28A4平方毫米铜电源线：35A6平方毫米铜电源线：48A10平方毫米铜电源线：65A16平方毫米铜电源线：91A25平方毫米铜电源线：120A单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选择导线。

铜芯线与铝芯线的电流对比如下：2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线10平方毫米以下乘以五>即：2.5平方毫米铜芯线=20安培=4400瓦；4平方毫米铜芯线=30安培=6600瓦;6平方毫米铜芯线=50安培=瓦；土方法是铜芯线1个平方1KW，铝芯2个平方1KW。

单位是平方毫米。

电缆载流量根据铜芯/铝芯不同，铜芯可使用2.5（平方毫米），其标准为：0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/4 00…，还有非我国标准如：2.0.铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A。

根据条件变化进行折算，高温时铜折算为九折。

穿管根数为二三四，八七六折满载流。

二点五下乘以九，往上减一顺号走"这句话是指，截面为2.5mm2及以下的铝芯绝缘线，其载流量大约是截面数的9倍。

例如，2.5mm2导线的载流量为2.5×9＝22.5(A)。

对于4mm2及以上的导线，其载流量与截面数的倍数关系是顺着线号往上排，倍数逐次减1，即4×8、6×7、10×6、16×5、25×4.三十五乘三点五，双双成组减点五"这句话是指，截面为35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。

电缆型号与尺寸对照表
电缆型号一般是指铜缆VV、YJV等型号电缆，电缆型号对应的尺寸和载流量等数据
是电缆选型重要的参考标准；下面小编就来介绍下电缆型号与尺寸对照表。

一、电缆型号
电线电缆型号规格一览表
二、电缆型号与尺寸对照表
这里主要重点介绍常用的电缆VV、YJV型号与尺寸对照表
1、VV、VLV电缆型号与尺寸对照表，VV、VLV电缆型号与重量对照表
2、VV22、VLV22电缆型号与尺寸对照表
3、yjv、yjv32电缆型号与尺寸对照表
4、BV、BLV电线规格和尺寸对照表
电缆根据特性还分为阻燃电缆和耐火电缆等，一般电缆型号选用根据电缆厂家提供的电缆数据参数为准。

ZR-YJV电缆对照。

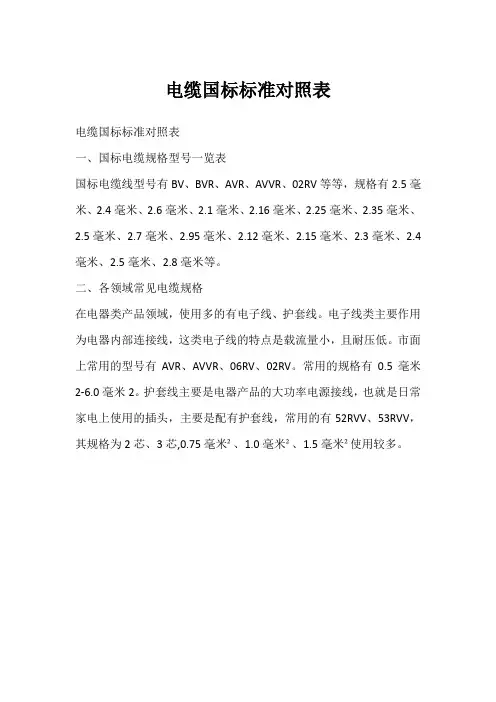

电缆国标标准对照表
电缆国标标准对照表
一、国标电缆规格型号一览表
国标电缆线型号有BV、BVR、AVR、AVVR、02RV等等，规格有2.5毫米、2.4毫米、2.6毫米、2.1毫米、2.16毫米、2.25毫米、2.35毫米、2.5毫米、2.7毫米、2.95毫米、2.12毫米、2.15毫米、2.3毫米、2.4毫米、2.5毫米、2.8毫米等。

二、各领域常见电缆规格
在电器类产品领域，使用多的有电子线、护套线。

电子线类主要作用为电器内部连接线，这类电子线的特点是载流量小，且耐压低。

市面上常用的型号有AVR、AVVR、06RV、02RV。

常用的规格有0.5毫米2-6.0毫米2。

护套线主要是电器产品的大功率电源接线，也就是日常家电上使用的插头，主要是配有护套线，常用的有52RVV、53RVV，其规格为2芯、3芯,0.75毫米²、1.0毫米²、1.5毫米²使用较多。

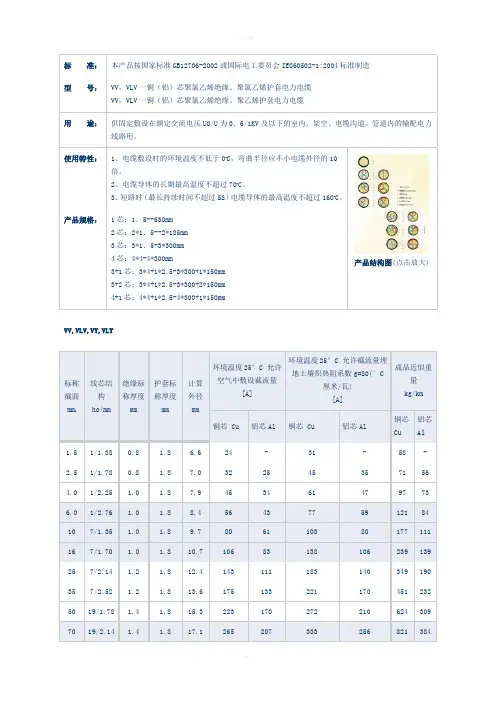

标 准： 本产品按国家标准GB12706-2002或国际电工委员会IEC60502-1:2004标准制造 型 号： VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆VV ，VLV 一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆用 途： 供固定敷设在额定交流电压UO/U 为0．6/1KV 及以下的室内、架空、电缆沟道、管道内的输配电力线路用。

使用特性： 1、电缆敷设时的环境温度不低于0oC ，弯曲半径应不小电缆外径的10倍。

2、电缆导体的长期最高温度不超过70oC 。

3、短路时（最长持续时间不超过5S ）电缆导体的最高温度不超过160oC 。

产品结构图(点击放大)产品规格： 1芯：1．5--630mm2芯：2*1．5--2*185mm 3芯：3*1．5-3*300mm 4芯：4*4-4*300mm3+1芯：3*4+1*2.5-3*300+1*150mm 3+2芯：3*4+1*2.5-3*300+2*150mm 4+1芯：4*4+1*2.5-4*300+1*150mmVV,VLV,VY,VLY标称截面 mm 2线芯结构 ho/mm绝缘标称厚度 mm护套标称厚度mm计算外径 mm环境温度25°C 允许空气中敷设截流量[A]环境温度25°C 允许截流量埋地土壤炽热阻系数g=80(°C厘米/瓦) [A]成品近似重量 kg/km铜芯 Cu 铝芯Al 铜芯 Cu 铝芯Al铜芯 Cu 铝芯Al 1.5 1/1.38 0.8 1.8 6.6 24 - 31 - 58 - 2.5 1/1.78 0.8 1.8 7.0 32 25 45 35 71 56 4.0 1/2.25 1.0 1.8 7.9 45 34 61 47 97 73 6.0 1/2.76 1.0 1.8 8.4 56 43 77 59 121 84 10 7/1.35 1.0 1.8 9.7 80 61 103 80 177 111 16 7/1.70 1.0 1.8 10.7 106 83 138 106 239 139 25 7/2.14 1.2 1.8 12.4 143 111 183 140 349 190 35 7/2.52 1.2 1.8 13.6 175 133 221 170 451 232 50 19/1.78 1.4 1.8 15.3 223 170 272 210 624 309 7019/2.141.41.817.1265207333256821384. .。
