铝合金电缆与铜缆尺寸及重量对照表

铝合金与铜芯电缆的对比1.铝合金电缆与铜芯电缆的性能比较1.1.1导电能力首先可以肯定的说，铝和铜一样在导电方面是性价比高的金属，在北美地区的电力传输链中，高压架空线电力传输电缆100%为铝导体，中压传输电缆99%采用铝导体。

由于导体的电导率与导体截面积成反比，在相同载流量下，相同尺寸的铝合金电缆的重量仅为铜电缆的一半，如果按铜的电导率是100%计算，铝合金的电导率约为61.2%，铝合金的比重为2.7t/m³，铜的比重为8.9t/m³。

线缆114商城（）是一家集研发生产销售的电线电缆直销型在线采购平台，倡导：“开放透明、童叟无欺，工厂直销到用户、没有中间商环节”的直销原则。

线缆114商城致力于为中国千万家企业、个人提供货真价实的电缆产品，贴身的技术增值服务，安全快捷的在线交易，帮助企业提高采购效率，降低企业的制造成本，从而提高企业的综合竞争力。

则（8.9/2.7）×（0.612/1）=2，即2㎏的铜的电阻与1㎏铝合金的电阻相当，因此铝合金电缆的截面积是铜电缆的1.5倍时其电气性能相同，又由于铝合金电缆采用特殊的紧压工艺，经过逐层紧压后，导体的填充系数达到95%以上，而铜芯电缆经过一次紧压成型，填充系数一般仅能达到80%,所以其外径仅比铜电缆大1~18㎜，由此可知铝合金电缆在略增大外径的前提下电导率已经完全达到铜芯电缆的导电能力，具体比较结果如下表所示。

铝合金电缆与铜芯电缆的重量比较铜芯电缆/铝合金电缆的电气性能比较铝合金电缆和铜、铝电缆性能对照表柔软性能优差比铜电缆高25% 优于铜电缆相同载流量的对比406Amp 419Amp 418Amp 相同等级普通普通低烟无卤、阻燃A级电缆总重量6605（㎏/㎞）4290（㎏/㎞）3545（㎏/㎞）经济性能需要加装外铠、桥架、穿管更多安装时间，和更多的人力需要加外铠、桥架、穿管重量轻、高效安装、无需外铠、无需桥架、节约时间、节约人力电压降0.29 0.29 0.29 相同抗拉强度优差优防腐性能优差优反弹性能高高比铜电缆低40% 优于铜电缆1.1.2力学性能1.1.2.1更强的柔韧性能铝合金电缆具备比传统铜芯电缆更强的柔韧性能，安装时需要的拉力比铜芯电缆小很多，以3×240㎜²铜芯电缆和3×400㎜²铝合金电缆相同的安装比较安装拉力表，如下图所示。

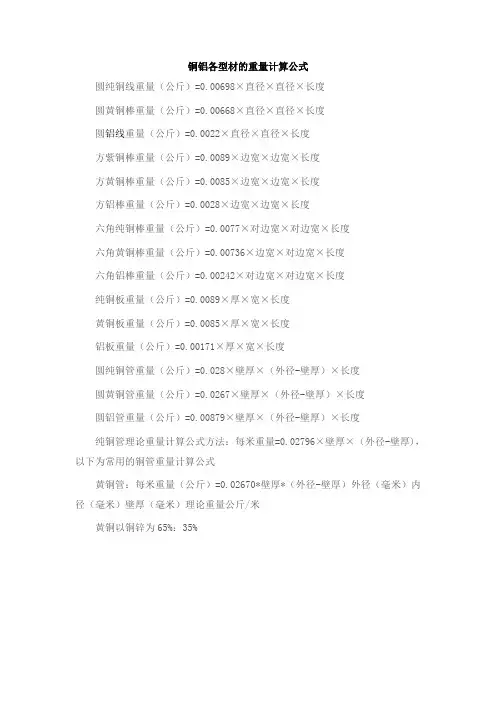

铜铝各型材的重量计算公式圆纯铜线重量（公斤）=0.00698×直径×直径×长度圆黄铜棒重量（公斤）=0.00668×直径×直径×长度圆铝线重量（公斤）=0.0022×直径×直径×长度方紫铜棒重量（公斤）=0.0089×边宽×边宽×长度方黄铜棒重量（公斤）=0.0085×边宽×边宽×长度方铝棒重量（公斤）=0.0028×边宽×边宽×长度六角纯铜棒重量（公斤）=0.0077×对边宽×对边宽×长度六角黄铜棒重量（公斤）=0.00736×边宽×对边宽×长度六角铝棒重量（公斤）=0.00242×对边宽×对边宽×长度纯铜板重量（公斤）=0.0089×厚×宽×长度黄铜板重量（公斤）=0.0085×厚×宽×长度铝板重量（公斤）=0.00171×厚×宽×长度圆纯铜管重量（公斤）=0.028×壁厚×（外径-壁厚）×长度圆黄铜管重量（公斤）=0.0267×壁厚×（外径-壁厚）×长度圆铝管重量（公斤）=0.00879×壁厚×（外径-壁厚）×长度纯铜管理论重量计算公式方法：每米重量=0.02796×壁厚×（外径-壁厚)，以下为常用的铜管重量计算公式黄铜管：每米重量（公斤）=0.02670*壁厚*（外径-壁厚）外径（毫米）内径（毫米）壁厚（毫米）理论重量公斤/米黄铜以铜锌为65%：35%。

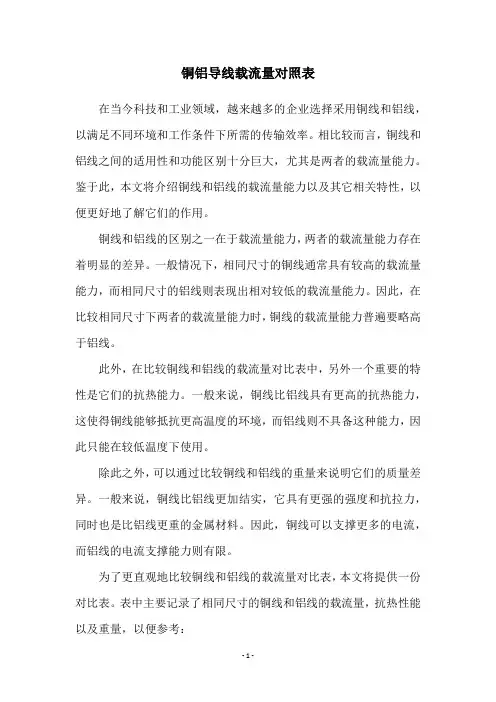

铜铝导线载流量对照表在当今科技和工业领域，越来越多的企业选择采用铜线和铝线，以满足不同环境和工作条件下所需的传输效率。

相比较而言，铜线和铝线之间的适用性和功能区别十分巨大，尤其是两者的载流量能力。

鉴于此，本文将介绍铜线和铝线的载流量能力以及其它相关特性，以便更好地了解它们的作用。

铜线和铝线的区别之一在于载流量能力，两者的载流量能力存在着明显的差异。

一般情况下，相同尺寸的铜线通常具有较高的载流量能力，而相同尺寸的铝线则表现出相对较低的载流量能力。

因此，在比较相同尺寸下两者的载流量能力时，铜线的载流量能力普遍要略高于铝线。

此外，在比较铜线和铝线的载流量对比表中，另外一个重要的特性是它们的抗热能力。

一般来说，铜线比铝线具有更高的抗热能力，这使得铜线能够抵抗更高温度的环境，而铝线则不具备这种能力，因此只能在较低温度下使用。

除此之外，可以通过比较铜线和铝线的重量来说明它们的质量差异。

一般来说，铜线比铝线更加结实，它具有更强的强度和抗拉力，同时也是比铝线更重的金属材料。

因此，铜线可以支撑更多的电流，而铝线的电流支撑能力则有限。

为了更直观地比较铜线和铝线的载流量对比表，本文将提供一份对比表。

表中主要记录了相同尺寸的铜线和铝线的载流量，抗热性能以及重量，以便参考：|寸(mm) |线 |线 || :---: | :----: | :----: || 1.5 | 40A | 33A || 2.5 | 55A | 44A || 4.0 | 70A | 60A || 6.0 | 85A | 74A || 10 | 115A | 95A |由此可见，尽管铜线和铝线都是传输电能的金属导线，但是它们具有十分明显的不同特性。

由上表可以清楚地看出，在相同尺寸的情况下，铜线拥有较高的载流量能力，并且具有较强的抗热性和抗拉力。

另一方面，铝线的载流量能力和抗热能力相对较低，但是相应的重量比铜线轻得多，因此在一些特定环境下有其独特的使用价值。

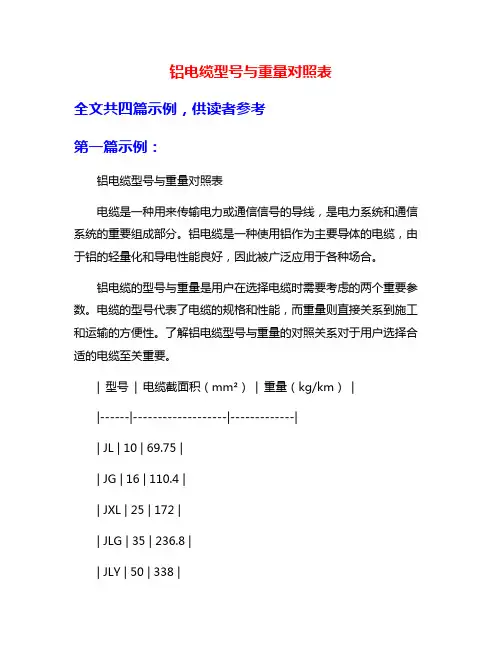

铝电缆型号与重量对照表全文共四篇示例，供读者参考第一篇示例：铝电缆型号与重量对照表电缆是一种用来传输电力或通信信号的导线，是电力系统和通信系统的重要组成部分。

铝电缆是一种使用铝作为主要导体的电缆，由于铝的轻量化和导电性能良好，因此被广泛应用于各种场合。

铝电缆的型号与重量是用户在选择电缆时需要考虑的两个重要参数。

电缆的型号代表了电缆的规格和性能，而重量则直接关系到施工和运输的方便性。

了解铝电缆型号与重量的对照关系对于用户选择合适的电缆至关重要。

| 型号| 电缆截面积（mm²）| 重量（kg/km）||------|-------------------|-------------|| JL | 10 | 69.75 || JG | 16 | 110.4 || JXL | 25 | 172 || JLG | 35 | 236.8 || JLY | 50 | 338 || JGJB | 70 | 456.5 || JLYJ | 95 | 608.3 || JLGJ | 120 | 767.2 || JLGY | 150 | 967.6 || JLGS | 185 | 1185.1 || JLGE | 240 | 1529.1 || JLYGS | 300 | 1909.9 || JLGEA | 400 | 2511.6 || JLB | 500 | 3089 || JLD | 630 | 3919.2 || JLK | 800 | 4905.9 || JLTY | 1000 | 5790.3 |从上表可以看出，随着铝电缆的电缆截面积增大，电缆的重量也会增加。

用户在选择铝电缆时，需要根据具体的需求和使用场景来确定合适的电缆型号和重量。

一般来说，大功率电缆需要选择截面积大、重量较大的电缆，以确保电能传输的稳定性和安全性。

除了型号和重量外，用户在选择铝电缆时还需要考虑导电性能、耐热性能、防腐性能等因素。

按圆柱体计算重量，也就是圆柱体的截面积乘以圆柱体的高得圆柱体的体积；圆柱体的体积乘以材料的密度得圆柱体的重量。

铝的密度（比重）=2.7克/厘米铝线的截面积=（3.1415926/4）*2.76*2.76=5.9828 平方毫米100米铝线的体积=5.9828（平方毫米）*100（米）=0.059828（平方厘米）*10000（厘米）=598.28（立方厘米）100米铝线的重量=598.28（立方厘米）*2.7（克/立方厘米）=1615 克=1.6 15kg用相关的公式计算：铝线W=2.12d2≈2d2=2.12*2.76*2.76=16.149312 kg/km=1.615 kg/hm附：有关电缆线径、截面积、重量估算公式2006-5-20 星期六(Saturday) 晴一、估算铜、铁、铝线的重量（kg/km）重量=截面积×比重S=截面积（mm2）1. 铜线W=9S W=重量（kg）2. 铝线W=3S d=线径（mm）3. 铁丝W=8S实际铜的比重8.9g/cm3、铝的比重2.7g/cm3、铁的比重7.8g/cm3 二、按线径估算重量（kg/km）1. 铜线W=6.98d2≈7d22. 铝线W=2.12d2≈2d23. 铁丝W=6.12d2≈6d2三、估算线径和截面积S=0.785d2怎样选取导体截面首先计算负荷距（架空线）负荷距=功率×长度=PL P=功率（kw）L=长度（km）例：xx车间与配电房变压器相距200m，动力负荷200kw，问需要铜芯线多大平方？如改成铝芯线，需要多大平方？先计算负荷距=200×0.2=40kw/km因为根据“铜线：每千瓦公里用2.5mm2，铝线：每千瓦公里用4mm2”铜线40×2.5=100mm2 实际选用120mm2。

铝线40×4=160mm2 实际选用185mm2。

铝线计算截面公式实际选用185mm2Δu是电压损失百分数（允许电压损失是额定电压的4%）一般是5%。
