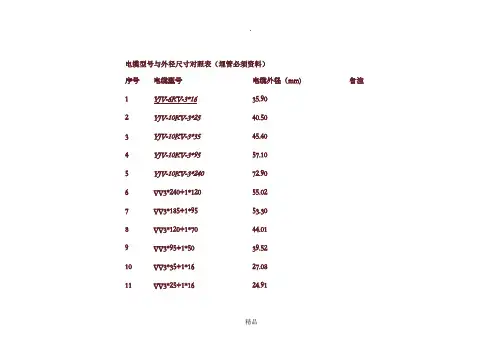

电缆型号与外径尺寸对照表（埋管必须资料）
电缆型号与外径尺寸对照表（埋管必须资料）
序号
电缆型号
电缆外径（mm)
备注
1
YJV-6KV-3*16
35.90
2
YJV-10KV-3*25
40.50
3
YJV-10KV-3*35
45.40
4
YJV-10KV-3*95 57.10
5
YJV-10KV-3*240 72.90
6
VV3*240+1*120 55.02
7
VV3*185+1*95 53.30
VV3*120+1*70
44.01
9
VV3*95+1*50
39.52
10
VV3*35+1*16
27.08
11
VV3*25+1*16
24.91
YJV 6/6KV、6/10KV 交联电缆技术参数
YJV 6/6KV、6/10KV 交联聚乙烯绝缘聚氯乙烯护套电力电缆
导体标称截面绝缘厚度
护套厚度
电缆近似外径电缆近似重量20℃导体
电缆载流量短路电流
直流电阻
在空气中
直埋土壤中导体
屏蔽层
铜带
铜丝
mm 2
mm
mm mm
kg/km Ω/km A
A
KA KA KA
1×25 3.4 1.8 21 685 0.727 165 160 3.69 1.083 3.506
3.4 1.8 22 807 0.524 205 190 5.15 1.082 3.501
1×50 3.4 1.8 23 977 0.387 245 225 7.31 1.079
1×70 3.4 1.8 25 1207 0.268 305 275 10.2 1.077 3.491
1×95 3.4 1.8 27 1489 0.193 370 330
1.077 5.449
1×120 3.4 1.8 28 1762 0.153 430 375 17.4 1.077 5.449
1×150 3.4 1.9 30 2080 0.124
426 21.7 1.076 5.44
1×185 3.4
2
32 2453 0.0991 560 480 26.7 1.251 7.59
1×240 3.4 2.1
34
0.0754 665 555 34.6 1.25 7.583
1×300 3.4 2.2
36 3723 0.0601 765 630 43.1 1.256 7.56
1×400 3.4
2.3
40
4728
0.047
890
725
57.4
1.245
7.553
导体标称截面绝缘厚度
护套厚度
电缆近似外径电缆近似重量20℃导体
电缆载流量短路电流
直流电阻
在空气中
直埋土壤中
导体屏蔽层
铜带铜丝
mm 2 mm mm mm
kg/km Ω/km A
A
KA KA KA
3×25 3.4 2.3
2132 0.727 120 125 3.69 2.958 -
3×35 3.4 2.3 45 2491 0.524 140 155 5.15 2.958 -
3×50
2.4 48 3091 0.387 165 180 7.31 2.958 -
3×70 3.4 2.6 52 3884 0.268 210 220 10.2 2.958 -
3×95 3.4 2.7 56 4778 0.193 355 265 13.8 2.958 -
3×120 3.4 2.8 59 5595 0.153 290 300 17.4
2.958 -
3×150 3.4 2.9
63 6732 0.124 330 340 21.7 2.958 -
3×185 3.4
3
66 7954 0.0991 375
380 26.7 2.958 -
3×240 3.4 3.2
72 7929 0.0754 435 435 34.6 3.301 -
3×300 3.4 3.3
77 11855
0.0601
495
485
43.1
3.301
-
电流和电路七字诀
一、电荷
1、摩擦起电
物体摩擦可带电，起电吸引轻物体。
摩擦带电其本质，发生电荷在转移。
2、电荷的种类
自然只有两电荷，正电荷和负电荷，丝绸摩擦玻璃棒，玻璃棒带正电荷，毛皮摩擦橡胶棒，橡胶棒带负电荷。
3、电荷间的相互作用
电荷之间相作用，同性相斥异性吸。
3、验电器的原理及其作用
验电器可验带电，结构简单有特点，金属球杆两片箔，带电物接金属球，金箔带有同种电，相互排斥会张开。
张角可以有大小，所带电荷知多少。
4、电荷量及其单位。
电荷多少叫电量，单位库仑符号C。
5、原子结构
分子原子构物质，原子很小看不到，核和电子来组成，核正电来电子负。
通常原子是中性，质子数等电子数。
不同物质原子核，束缚电子有不同。
得到电子带负电，丢掉电子带正电。
6、元电荷
元电荷带基础电，e的大小要记住。
7、导体和绝缘体
①导体及生活常见的导体
金属人体和大地，酸碱盐的水溶液，石墨湿物自来水，原子核因管不严，自由电子到处窜，容易导电是导体。
金属导体来导电，自由电子来操办。
②绝缘体及生活常见的绝缘体
橡胶玻璃和陶瓷，空气纯水和塑料，油介质和干木头，因核束缚电子紧，只因电子跑不了，不易导电绝缘体。
8、中和
等量异种的电荷，接触完全被抵消，对外不再显电性，物理称为已中和。
二、电流和电路
1、电流的形成
电荷定向来移动，金属自由电子移，酸碱盐水离子移，导体电流即形成。
2、电流方向的规定
电流方向有规定，正电移动是方向。
自由电子带负电，运动方向正相反。
电源外部正到负，电流方向别忘记。
3、获得持续电流的条件
电路必须有电源，线路接通处处连。
4、电路的组成
电源开关用电器，导线负责来连接；
①电源
电源能够供电流，其他形式变电能。
电源家族种类多，化学变化干电池，蓄电池可真方便，充电放电能转换，光电池是新电源，发电机械能变电。
②用电器
用电工作设备多，电灯电视电冰箱，消耗电能在做功，其他形式能转换。
③开关：
控制电路的通断，把握电能用多少。
④导线：
导线虽细连元件，输送电能很重要。
5、三种电路
①通路
处处连通成通路，电流流过用电器。
②开路
电路某处被断开，断路没有电流过。
③短路
不经电器连电源，电流过大实在悬，短路实在要不得，烧坏导线引火灾。
3、电路图
元件符号要记好，电路连接常用到，风扇门铃手电筒，会画实物电路图。
三、串联和并联
1、串联电路连接的特点
元件逐个顺次连，首尾相连叫串联。
电流电源正极出，一条路径回负极，一个开关全控制，位置变化不影响，串联形成一条龙，串串彩灯放光明，一处断开就没电，相互影响不方便。
2、并联电路连接的特点
元件首首尾尾连，并列连接两点间。
多条回路似鱼网，独立工作不影响。
共用部分为干路，电池总在路当间，
电流正极流出来，分流进入各支路，
通过电器来工作，电流汇流回电源。
干路支路有开关，各自工作不一般，
干路控制总电路，支路串着用电器，
家庭电器要并联，你我工作不相干。
3、连接串联电路和并联电路要注意
实物电路有顺序，电源开关先连起，
各个支路分别连，干路支路两点连。
连接完毕要检查，认清线路几元件。
电流电源正极出，各支路有用电器，
开关控制用电器，彼此串联别忘记，
电流不经用电器，短路电源会玩完。
一个开关来控制，可串联来可并联。
4、常用识别电路串、并联的常用方法：
①电流法
识别跟着电流走，正极电器回电源，
若不分流电器串，一旦分流电器并。
②断开法
断开某一用电器，其它电器不工作，电器彼此是串联；不受影响为并联。
四、电流的强弱
1、电流及单位
电流强弱有不同，I来表示单位A，电流单位有大小，相邻单位千进位。
2、电流的测量
电流表来测电流，符号画法要记好，电流表的内阻小，串入电路当导线。
使用规则有四条，用前表头针归零，确认量程分度值，用时表串电路中。
正进负出要接对，测量不能超量程，无法估测要试触。
不能不经用电器，直接连在电两极。
一不二看有三要。
3、观察注意表盘出现的问题：
指针反偏线接反，偏满刻度量程小；指针偏少示数小，改换量程要知晓。
五、探究串、并联电路的电流规律
1、串联电路中电流的规律
串联电路中电流，各点电流都相等。
2、并联电路中电流的规律。
并联电路各支路，电流之和等干路。
