配电系统

简述室内配电系统-回复【室内配电系统】室内配电系统是建筑电气工程的重要组成部分，它负责将电力从外部高压电网引入建筑物内，并通过一系列的分配、控制和保护装置，将电能安全、有效地输送至各个用电设备和终端用户。

本文将从配电系统的构成、工作原理、设计原则以及常见设备等方面逐步展开介绍。

一、室内配电系统的构成1. 进线部分：主要包括高压开关柜或低压配电柜（箱），这是配电系统的起点，用于接受来自城市电网或其他电源的高压电能，并通过变压器进行降压处理，使之转换为适合室内使用的低压电能。

2. 配电主干线：经过降压后的电能通过主母线系统分配到各楼层或者主要功能区域的配电间，这一阶段通常采用封闭式母线槽或电缆桥架等设备，确保电能传输的安全性和稳定性。

3. 分配电箱：在每个功能区或楼层设置分配电箱（如照明配电箱、动力配电箱等），实现对电能的进一步细分和管理。

分配电箱内装有断路器、熔断器等元件，可以按照不同负荷需求进行分路控制与保护。

4. 末端线路及插座：电能最终会通过分支线路连接到各类插座、灯具、电器设备等终端用电点，满足日常生产和生活用电需求。

二、室内配电系统的工作原理室内配电系统的核心工作原理基于电能的传输、转换和分配。

首先，高压电能在进线部分经过开关设备和变压器转变为低压电能；然后，低压电能通过主干线系统均匀地输送到各个分配电箱；在分配电箱内部，根据负荷类型和大小的不同，通过断路器等保护装置合理分配到各分支回路；最后，分支回路将电能送达各个终端用电设备。

三、室内配电系统的设计原则1. 安全性：配电系统设计首要考虑的是人身安全和设备安全，要确保在任何情况下，无论正常运行还是故障状态，都能有效防止触电、火灾等安全事故的发生。

2. 可靠性：保证供电连续性和稳定性，包括选用高品质的电气设备，合理布局配电线路，设置必要的备用电源和应急照明系统等。

3. 经济性：在满足安全和可靠性的前提下，尽量降低初期投资成本和运营维护成本，例如合理选择电缆截面、优化配电路径、提高设备使用效率等。

家庭配电系统原理
家庭配电系统是指将电力从电源送到家庭各个用电设备的系统。

它的工作原理可以简要概括为以下几个步骤：
1. 电力供应：家庭配电系统接收来自电网的交流电，一般为220V或110V的标准电压。

这个步骤由电力公司完成。

2. 主配电盘：电力进入家庭后，首先连接到主配电盘。

主配电盘是一个控制中心，它有一个主开关，可以控制将电力送到不同的回路。

主配电盘也提供了短路和过载保护功能，以保护电路和设备。

3. 回路划分：主配电盘将电力分配到不同的回路，供应给各个用电设备。

回路划分主要是为了方便管理和控制，同时也可以提供个性化的电力分配。

4. 分配盘：每个回路都有一个分配盘，用于连接和控制该回路的电力。

分配盘上通常有熔断器或者断路器，以保护该回路免受电路故障的影响。

5. 电缆和插座：从分配盘出来的电力通过电缆传输到不同的插座，供应给各种家庭用电设备。

插座通常采用标准的插座和插头设计，以确保安全和兼容性。

6. 接地系统：家庭配电系统还包括一个接地系统，用于将电流不正常引导到地，以保护人身安全和设备。

总之，家庭配电系统通过合理划分回路、分配电力，并配备相应的保护装置，将电力从电源送到家庭各个用电设备，同时确保安全和可靠的电力供应。

低压配电系统三种形式
一、柔性配电系统
柔性配电系统是一种灵活的、可靠的低压配电系统，它能够自动根据
变化的负荷来进行配置，以确保安全、可靠的供电。

特点是规模小，控制
范围大，便于携带和安装，可以快速响应不同的工况。

相比传统的低压配
电系统，柔性配电系统具有更小的成本、更高的效率和更高的可靠性。

它
主要用于提供电力给小规模的建筑物或场所，如家庭、社区、停车场、商
店等。

二、自动配电系统
自动配电系统是一种用于自动控制的低压配电系统，它能够快速地响
应变化的负荷，自动调节和控制配电系统，以确保安全可靠的供电。

它主
要用于中小规模的建筑物或场所，如公寓、办公楼、医院、学校等，具有
节能减排、安全可靠、成本低廉的优势。

三、熔断器配电系统
熔断器配电系统是一种简单的、安全可靠的低压配电系统，它能够快
速的断开发生故障的路线，以防止电路发生过载。

它主要用于小规模的建
筑物或场所，如办公楼、家庭、商店、酒店等，具有安全可靠、成本低廉、操作简单的优势。

同时，熔断器配电系统还可以实现节能减排、基础设施
改造等功能。

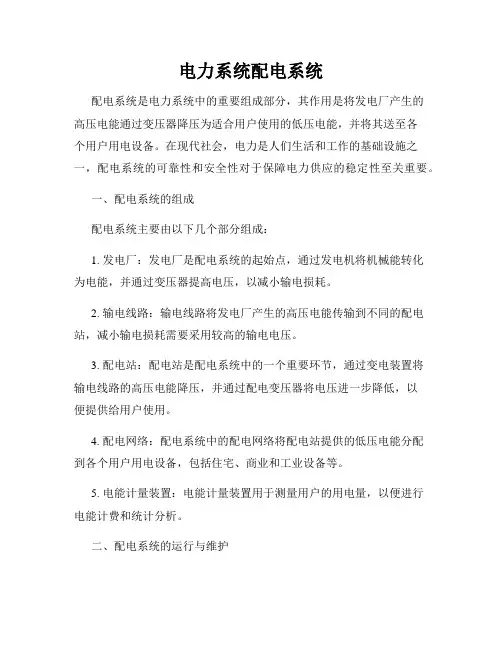

电力系统配电系统配电系统是电力系统中的重要组成部分，其作用是将发电厂产生的高压电能通过变压器降压为适合用户使用的低压电能，并将其送至各个用户用电设备。

在现代社会，电力是人们生活和工作的基础设施之一，配电系统的可靠性和安全性对于保障电力供应的稳定性至关重要。

一、配电系统的组成配电系统主要由以下几个部分组成：1. 发电厂：发电厂是配电系统的起始点，通过发电机将机械能转化为电能，并通过变压器提高电压，以减小输电损耗。

2. 输电线路：输电线路将发电厂产生的高压电能传输到不同的配电站，减小输电损耗需要采用较高的输电电压。

3. 配电站：配电站是配电系统中的一个重要环节，通过变电装置将输电线路的高压电能降压，并通过配电变压器将电压进一步降低，以便提供给用户使用。

4. 配电网络：配电系统中的配电网络将配电站提供的低压电能分配到各个用户用电设备，包括住宅、商业和工业设备等。

5. 电能计量装置：电能计量装置用于测量用户的用电量，以便进行电能计费和统计分析。

二、配电系统的运行与维护为保证配电系统的可靠运行，需要进行定期的维护和检修工作，主要包括以下几个方面：1. 定期巡视：配电系统的运行需要进行定期巡视，以发现潜在的故障隐患，包括检查设备的运行状态和温度、检查线路的绝缘状况等。

2. 检修维护：对于出现故障或异常的设备，需要进行及时的检修和维护，包括更换损坏的零部件、修复绝缘破损等。

3. 预防性维护：为减少设备故障的发生，需要进行预防性维护，包括定期更换老化的设备、进行设备的润滑和清洁等。

4. 故障排除：当配电系统出现故障时，需要及时排除故障，保证用户的用电需求。

5. 配电系统的改进与升级：随着社会的发展和用户的用电需求的变化，配电系统需要不断进行改进和升级，以提高其可靠性和安全性。

三、配电系统的发展趋势随着科技的不断进步，配电系统也在不断发展演变，未来的配电系统将具有以下几个特点：1. 智能化：配电系统将实现智能监控和自动化控制，提高运行的可靠性和效率。

配电系统方案在现代社会，电力是人类生产、生活和发展的重要能源。

而配电系统作为电力的重要组成部分，负责将发电厂产生的电能传输到各个终端用电设备，对于确保电力的安全和可靠供应起着至关重要的作用。

本文将就配电系统方案展开讨论，探讨不同类型的配电系统以及其特点。

一、低压配电系统低压配电系统是最常见的一种配电系统，其电压等级通常在400V以下。

低压配电系统主要用于家庭、商业和工业领域的用电设备，例如家庭照明、电脑、电视、电动机等。

低压配电系统的电能损耗较小，成本相对较低，但是其输电距离有限，限制了其应用范围和输送能力。

二、中压配电系统中压配电系统的电压等级一般在1kV到35kV之间，可以用于远距离输电和供电。

中压配电系统适用于大型工厂、商业建筑和大规模住宅区等需求大电量的场所。

与低压配电系统相比，中压配电系统可以实现较长距离的输电，但其设备成本较高，对电气安全的要求也更加严格。

三、高压配电系统高压配电系统的电压等级一般在35kV以上，通常用于城市电网和工业园区等大型电力供应场所。

高压配电系统具有输电能力强、电能损耗小的优势，能够实现远距离大容量的输电。

高压配电系统对设备的要求非常严格，可靠性和安全性是其设计和运行的重点考虑因素。

四、智能配电系统随着信息技术的发展，智能配电系统逐渐崭露头角。

智能配电系统通过应用现代化的传感器、通信和控制技术，实现对电力系统的监测、管理和控制，提高电力系统的可靠性和效率。

智能配电系统具有自动化程度高、故障检测和排除能力强等特点，为电力设备的运行和维护提供了更加便捷和可靠的手段。

五、可再生能源与配电系统随着可再生能源在电力领域的应用逐渐推广，配电系统方案也逐渐发生了变革。

传统的配电系统主要依赖于发电厂产生的燃煤、石油等传统能源，而可再生能源则包括太阳能、风能、水能等清洁能源。

这些可再生能源的供电方式与传统能源不同，配电系统方案需要结合这些特点进行调整和优化，以更好地适应未来能源发展的需求。

低压配电系统的组成
低压配电系统是电力系统的重要组成部分，它负责将电能从高压输电系统分配到各个低压用电设备和负荷。

以下是低压配电系统的主要组成部分：
1. 进线柜：进线柜是低压配电系统的起始点，用于接收高压输电系统送来的电能，并将其分配到各个配电柜。

2. 配电柜：配电柜用于分配和控制电能，它包含多个断路器、熔断器、漏电保护器等电气元件，用于保护和控制电路。

3. 母线槽：母线槽是连接配电柜和用电设备的导体，它可以将电能传输到各个用电设备。

4. 电力电缆：电力电缆用于将电能从配电柜传输到用电设备，它可以根据需要选择不同的规格和型号。

5. 用电设备：低压配电系统的最终目的地是各种用电设备，如电动机、灯具、空调等。

6. 接地系统：接地系统用于保证电气设备的安全运行，它将电气设备的金属外壳与大地相连，以防止漏电和触电事故。

7. 监控系统：监控系统用于实时监测低压配电系统的运行状态，包括电压、电流、功率因数等参数，以便及时发现和处理故障。

8. 电能计量装置：电能计量装置用于测量和记录低压配电系统的用电量，以便进行电能管理和计费。

总之，低压配电系统由进线柜、配电柜、母线槽、电力电缆、用电设备、接地系统、监控系统和电能计量装置等组成，它们协同工作，为用户提供安全、可靠、高效的电能供应。

机房配电系统机房配电系统是指为机房内各种设备提供电力的系统。

这个系统的设计和运行对于机房的正常运作至关重要。

以下是机房配电系统的一般介绍：1.电源接入：机房通常会有多个电源接入点，以确保电力的可靠性。

这可能包括主电网供电、备用发电机组、UPS（不间断电源）等。

2.主配电柜：电力首先通过主配电柜进行分配。

主配电柜通常包含主断路器、电能计量设备等。

从这里开始，电力将被分配到不同的次级电路。

3.次级配电柜：主配电柜连接到多个次级配电柜，这些配电柜负责将电力传送到不同的设备或设备组。

每个次级配电柜都有其独立的保护和控制设备。

4.电缆和线缆：机房配电系统中使用各种电缆和线缆，以确保电力传输的效率和安全性。

这些电缆通常需要符合特定的标准和规范。

5.UPS（不间断电源）：为了确保在主电源故障时机房设备的持续供电，通常会使用UPS系统。

UPS可以提供短时间的电力备份，以便在电力中断时平稳过渡到备用电源。

6.发电机组：为了应对长时间的电力中断，机房可能配备备用发电机组。

这些发电机组可以在主电源失效时提供长时间的备用电力。

7.监控和控制系统：机房配电系统通常配备监控和控制系统，用于实时监测电力的状态、负载情况以及设备的运行状态。

这有助于及时发现问题并采取相应的措施。

8.安全性和可靠性：机房配电系统的设计注重安全性和可靠性。

采取必要的防护和保护装置，确保设备和人员在任何情况下都能得到有效的保护。

总体而言，机房配电系统的设计和管理是确保机房设备正常运行的关键因素，它需要综合考虑电力的可用性、稳定性、备份机制以及迅速应对故障的能力。

1) TN-C 供电系统。

它的工作零线兼做接零保护线。

这类供电系统就是平时所说的三相四线制。

可是假如三相负荷不均衡时，零线上有不均衡电流，所以保护线所连结的电气设施金属外壳有必定电位。

假如中性线断线，则保护接零的漏电设施外壳带电。

所以这类供电系统存在着必定弊端。

2)TN-S供电系统。

它是把工作零线N 和专用保护线Pe．在供电电源处严格分开的供电系统，也称三相五线制。

它的长处是专用保护线上无电流，此线特意承接故障电流，保证其保护装置动作。

应当特别指出，PE 线不准断线。

在供电尾端应将PE 线做重复接地。

3)TN-C-S供电系统。

在建筑施工现场假如与外单位共用一台变压器或本施工现场变压器中性点没有接出 PE 线，是三相四线制供电，而施工现场一定采纳专用保护线PE 时，可在施工现场总箱中零线做重复接地后引出一根专用PE 线，这类系统就称为TN-C-S 供电系统。

施工时应注意：除了总箱处外，其他各处均不得把N 线和 PE 线连结， PE 线上不准安装开关和熔断器，也不得把大地兼做PE 线。

Pe 线也不得进入漏电保护器，因为线路尾端的漏电保护器动作，会使前级漏电保护器动作。

不论采纳保护接地仍是保护接零，一定注意：在同一系统中不一样意对一部分设施采纳接地，对另一部分采纳接零。

因为在同一系统中，假如有的设施采纳接地，有的设施采纳接零，则当采纳接地的设施发生碰壳时，零线电位将高升，而使全部接零的设施外壳都带上危险的电压。

低压配电系统解决方案我国发电厂的发电机组输出额定电压为 3.15 ～20KV。

为了减少线路能耗、压降，以及节俭有色金属和降低线路工程造价，一定经发电厂中的升压变电所升压至 35～ 500KV，再由高压输电线传递到受电地区变电所，降压至6～ 10KV，经高压配电线送到用户配电变电所降压至 380V 低压，供用电设施使用。

低压配电系统系统图基本以下：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
