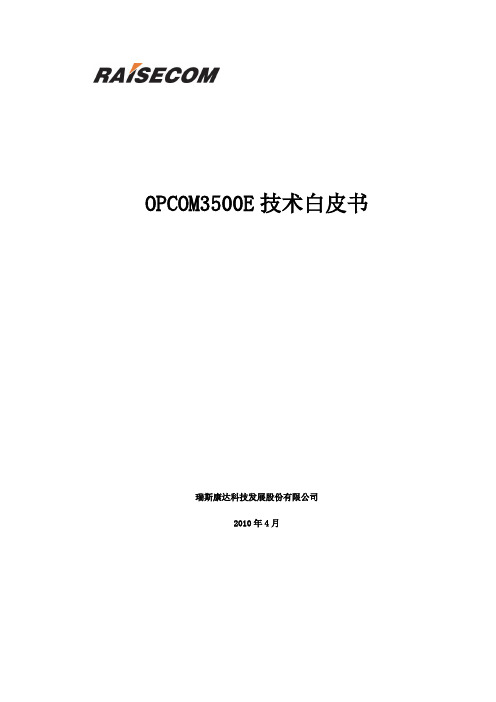

OPCOM3500E技术白皮书瑞斯康达科技发展股份有限公司2010年4月1.摘要 (3)2.背景分析 (3)3.瑞斯康达解决方案 (4)4.OPCOM3500E产品功能特点 (6)4.1.系统板位图 (6)4.2.系统逻辑结构................................................................. 错误！未定义书签。
4.3.分布式控制机制 (8)4.4.交叉连接 (8)4.5.保护功能 (9)4.6.时钟同步......................................................................... 错误！未定义书签。
4.7.网管信息通道 (10)4.8.以太网功能 (11)4.8.1.以太网专线业务 (11)5.组网应用 (14)5.1.大客户接入应用方案 (14)5.1.1.边缘接入应用 (14)5.1.2.大客户中心汇聚应用 (15)5.2.NGN接入应用 (16)6.典型应用案例 (17)6.1.金融行业客户接入应用 (17)6.1.1.农业银行组网项目 (17)6.1.2.农信社组网应用 (18)6.1.3.信合社组网应用 (19)6.2.公安行业客户接入应用 (20)7.关键技术介绍 (21)7.1.EOS相关技术 (21)7.1.1.级联技术 (21)7.1.2.通用成帧规程—GFP (22)7.1.3.链路容量调整机制 (23)7.2.以太网相关技术 (24)7.2.1.QinQ技术 (24)图表4-1 OPCOM3500E板位图 ............................................................... 错误！未定义书签。
图表4-2系统逻辑结构 ........................................................................ 错误！未定义书签。
MSAP目前可以说有2种规格，一种是与IPRAN(PTN)对接的，比如格林威尔的GPN系列，瑞斯康达的iTN系列，还有一种是和SDH对接的，如格林威尔的E6300系列，瑞斯康达的3500E 和iTN系列。
MSAP单独组环是可以的。
MSAP的管理目前有2种方式，一种是带外网管，即通过MSAP设备的NMS口接网线连IP城域网，使用SNMP协议与网管服务器通讯，一种是带内网管，使用DCC或VCC通道，专用网管电路开至某个MSAP的汇聚口，以类似路由器的子接口，或华为SDH的EFS板的方式出ETH口，上IP城域网或直接与网管的局域网连接。
使用MSAP的好处是降低成本，毕竟几大厂家的SDH设备都是按端口数来卖钱的，而MSAP则降低了价格。
另外，MSAP有远端收发器，PDH的可网管功能，这就使得用户端只需要一台几百或千元级别的收发器或PDH即可即完成业务的开通，又可以达成后期网管至用户端设备的需求。
原理上，和SDH或IPRAN相同。
理论上完全可以替代SDH和IPRAN的功能，但是由于ISP对MSAP质量，管理方式等方面的疑虑即MSAP自身的一些缺陷，所以不建议替代SDH和IPRAN，只建议作为扩展SDH和IPRAN端口的设备，一般是下挂于SDH 或IPRAN。
MSTP是在SDH基础上为满足数据需求而开发的，本质上还是传输的东西。
ipran是在路由器基础上为满足基站接入的需求而开发的，本质上就是路由器，可以满足综合业务接入。
2.MSTP继承SDH的特点，刚性带宽，所有业务不管是否使用始终占用固定带框。
ipran是路由器的特点，共享带宽，业务间可共享带宽。
基于所有业务不会同时用满所有接入带宽的假设，共享带宽可大大节省带宽扩容成本。
3.MSTP主要工作在二层，IPRAN主要工作在三层，可以通过业务仿真来接入二层业务。
4.MSTP比较死板，所有业务流向需手工指定；IPRAN非常灵活，业务流向只要有路由就可以通过。
IP RAN是针对IP化基站回传应用场景进行优化定制的路由器/交换机整体解决方案。
瑞斯康达OPCOM3500E系列MSAP综合业务接入平台技术方案目录MSAP综合业务接入平台技术方案3一．系统概述3二．功能特点3三．系统应用41．城域网多业务接入解决方案42．典型大客户接入解决方案52．1 大客户E1专线V.35接口光纤接入解决方案52．2 大客户E1专线多业务光猫接入解决方案62．3 大客户以太网专线(2M带宽)光纤接入解决方案7 2．4 大客户以太网专线(2M以上带宽)光纤接入解决方案8 2．5大客户多业务综合接入解决方案9四．全面网管10MSAP综合业务接入平台技术方案一．系统概述OPCOM3500E SDH综合业务接入平台是面向传统TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层边缘。
OPCOM3500E在线路侧实现SDH155M上行，支路侧提供SDH、PDH、以太等各种接入方式，OPCOM3500E能够满足运营商大客户及专网用户对不同级别带宽及多业务接入的需求。
通过在板卡上实现大容量的E1汇聚，解决了以往局端PDH设备分散繁杂、业务调度不灵活及E1连接线缆过多而带来的运维成本较高的问题；OPCOM3500E将SDH完善的OAM管理功能和瑞斯康达独特的远端网管RC-LINK技术相结合，实现对接入层设备的全程网管，提高运营商对接入层网络的管理控制能力。
二．功能特点1．基于电信级的产品设计，线路侧提供双群路板上连，其中每块群路板支持2路STM-1光口，未来可平滑升级至STM-4；2．采用大容量的交叉矩阵，最大无阻塞交叉连接能力为16×16VC4、48×48VC3或1008×1008VC12，支持所有支路盘和群路盘之间VC-12级别的交叉连接；3．整框提供15个槽位，除2个电源插槽和2 个群路板插槽及1个网管槽位外，提供10个业务插槽，最大支持160路E1、V.35或80路以太网接入；4．可与Raisecom以太网收发器、PDH光端机、协议转换器、PCM、OPCOM310X等产品实现互通和网管；5．提供标准SNMP和本地Console网管功能，在实现自身网管的同时，还可对远端连接设备实现集中式网络管理；6．支持误码测试及远端设备掉电告警功能，在网管中心就可以实现对远端设备状态的调试和监控；7．支持SDH线路时钟、支路时钟、外时钟输入和自由振荡时钟作为设备定时源，实现按优先级和按时钟质量保护，提供一路2Mbit时钟输出；8．采用SFP热插拔光接口及板卡全面热插拔设计，双电源热备份和负荷分担，真正具备电信级的稳定及安全保障；9．设备支持SDH复用段和通道保护，可实现多种网络拓扑，包括点到点、链型、环型；10.支路盘支持PDH、SDH光口的1＋1保护，为客户提供高可靠性数据传输。
OPCOM3500E MSAP综合业务接入平台产品概述OPCOM3500E 综合业务接入平台（MSAP）是面向传统TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层。
OPCOM3500E在线路侧实现SDH 155M上行，用户侧提供SDH、PDH、以太等各种接入方式，OPCOM3500E能够满足运营商大客户接入、3G和NGN网接入层的各类需求。
OPCOM3500E在上行方向利用155M光口替代大量传统PDH设备的E1电口，解决E1连接线缆过多而带来故障点多、维护成本高的问题；在用户方向可将E1、V35、以太网等业务转化成VC12进行汇聚收敛和统一调度，为方便灵活的进行业务配置，提高业务开通效率创造了条件；通过高密度集成，减少局端PDH、协转、光纤收发器等设备机房空间的占用成本；OPCOM3500E将SDH完善的OAM管理功能和瑞斯康达独特的远端网管RC.LINK技术相结合，实现对接入层设备的全程网管，提高运营商对接入层网络的管理控制能力。
功能特点1．基于电信级的产品设计，线路侧最大可提供4路STM-1光口或两路STM-4，支持群路盘1＋1备份，实现群路、交叉和时钟模块的热备份；双电源热备份和负荷分担；支持支路盘的1+1保护；采用SFP热插拔光接口及板卡全面热插拔设计；2．单个子框最大支持160路E1或80路以太网接入；3．可与Raisecom以太网光纤收发器、PDH光端机、以太网复用器、协议转换器、PCM、SDH多业务光端机等产品实现互通和远端网管；支持内置DCN网管通道，解决运营商DCN网对接入层覆盖不足的问题；支持多个子框的网管级联；4．提供内置误码仪功能和远端设备掉电告警功能，提供机箱告警输出，支持网管平台对本地设备板卡和远端设备的软件在线升级功能；5．支持SDH通道和复用段保护，可实现多种网络拓扑，包括点到点、链型、环型和环带链等；6．支持EOS功能，采用GFP、LAPS封装协议，支持LCAS功能，可与主流MSTP厂商设备兼容对通。
7．背板集成以太网总线，支持支路盘以太网业务到以太交换盘的汇聚。
技术参数系统应用城域多业务接入解决方案OPCOM3500E作为城域网边缘大容量的汇聚设备，可在运营商局端替代原有大量分散独立的PDH设备，为用户提供全光接入——SDH、PDH或以太光接入，可以满足不同用户的组网需要；在客户端可选择瑞斯康达公司的各种单业务或多业务接入设备，提供E1、V35、以太网接口，满足银行、证券、政府、企业、写字楼对2M－100M各级别带宽及多业务接入的要求。
OPCOM3500E支持上行群路盘1+1保护、支路盘1+1保护，使得接入网络具备电信运营级的可靠性和稳定性。
跨网接入解决方案针对需要实现跨SDH传输网和IP城域网入的客户，OPCOM3500E可以实现TDM到IP方式的业务迁移，将某一客户的各分支节点业务汇聚后再经IP城域网传输至客户中心点。
OPCOM3500E提供QinQ功能，除了可以对同一个集团客户的不同节点区分之外，还可以区分不同的集团客户，针对不同的客户建立虚拟局域网。
瑞斯康达综合网管系统介绍5.1 NVIEW网管平台介绍产品简介“面向客户的宽带光纤接入网综合管理系统（NView NNM）”由北京瑞斯康达科技发展有限公司独立承担开发和实现，以满足边缘接入网网管需求为目的，遵循Internet/SNMP管理体系结构。
系统通过开发、采纳、实施一系列创新技术，构建宽带光纤接入网的综合管理平台；并且通过前向接口实现与骨干网网管平台和运营商业务管理平台的对接，在实现全网端到端统一网管的同时，能够保护运营商对资源现有投资。
产品特点NView NNM主要有以下6个特点。
(1)NView NNM是一个跨平台的、分布式的、支持多种部署模式的C/S结构网络管理系统，并且支持Oracle、SQL Server、MySQL等多种后台数据库，可灵活实施多种数据存储方案。
(2)NView NNM是一个基于SNMP协议的开放的网络节点管理平台，不仅能够管理瑞斯康达的全线产品，而且能够集成第三方的节点管理软件，作为多厂商节点管理软件的集中平台，实现真正综合管理和监控所有边缘接入网设备的功能。
(3)NView NNM的CORBA北向接口支持ITU-T的FCAPS管理功能模型，提供核心的CORBA服务包括命名服务和事件通知服务，对第三方OSS系统提供TMF814规范的数据服务接口，并具备系统的严格向后兼容性，从而解决了与其他业务运营支撑系统（OSS系统）的紧密集成问题，而且有利于运营商的OSS系统低成本、快速的完成系统升级和改造。
(4)NView NNM具备告警转发通知功能，可以通过电子邮件、短信、北向接口、XML 等方式将网络故障信息及时通知给网管人员或综合故障管理系统。
(5)NView NNM网管系统提供了独特的数据导入导出功能，有利于运维专家所见即所得地获得网络配置数据。
对于每个节点的关键配置信息都可以导出成表格文件或文本文件，便于对网络进行深层次的数据分析，另外还提供批升级、批配置、定时备份等功能。
(6)NView NNM具备灵活的界面布局和窗体管理，主视图采用系统窗体和运行期窗体的管理方式。
系统窗体为拓扑树窗体，运行期窗体为拓扑浏览窗体、告警管理、网络资源管理等各功能窗体，且运行期窗体有单文档/多文档两种显示方式，可实现对网络的多窗体实时监控。
窗体可以进行浮动、组合等灵活布局。
产品结构与功能NView NNM为运营商，企业和私有网络提供网络综合资源管理，是一个开放的允许集成第三方节点管理应用程序的平台，可以分为：网元管理层，网络管理层，业务管理层。
每个层面上面都是一个完整的系统应用集成框架。
例如：网络管理层可以集成SDH网络应用，以太网网络管理应用，光纤收发器管理应用等。
网元管理层可以集成任何设备控制台软件。
下层的应用为上层应用提供服务接口，上层的应用以来下层应用提供的基础数据。
他们通过远程接口调用的关系实现。
NView NNM提供符合TMN OSS标准的故障、配置、性能、安全（FCAPS）管理功能模型，主要实现了如下功能。
网络拓扑管理：图形化的网络拓扑管理功能具备拓扑分层次管理，导航，故障拓扑定位，节点的自动发现功能，并允许用户扩充图形库以丰富拓扑的表现能力。
灵活高效的节点脱网检测，方便用户快速直观的发现脱网的设备节点。
网络事件管理：实现告警事件处理，Trap定义，解析，显示，过滤，转发以及级别管理等功能，除此之外，还提供多策略的告警统计分析功能。
网络告警事件可以显示在网络拓扑，设备节点，板卡，端口层次。
综合的网络告警信息中除了包括告警级别、告警源位置，事件描述，时间戳等关键信息外，还包含该Trap所关联的客户信息，方便实施“面向客户”的故障管理。
提供丰富的告警定位功能，可准确定位到拓扑节点或者直接定位到设备面板中具体板卡或端口，大大提高了故障识别的效率。
根据告警级别将事件分类、排序和过滤，并可以导出到外部文件进行分析。
网络资源管理：在网络的层面上集中管理资源信息，例如设备、机箱、板卡、端口等等。
提供统一的资源初始化接口，从而屏蔽不同设备资源信息的差异。
在集中管理资源的基础上，提供面向业务的客户管理功能，通过客户与网络资源建立的映射关系，进行双向检索，并能够快速的实现告警到客户的定位。
客户管理：系统提供了面向客户的管理功能。
通过系统提供的客户管理组件，运营商可集中管理网络的客户信息，并通过将客户与具体的接入资源（设备、板卡或端口）建立关联，实现故障到客户的直接关联，极大地提高了网络故障的响应速度，摆脱以往排障的被动局面，保障SLA（客户服务级别协议）的质量。
性能管理：提供统一的性能统计分析平台，提供基于策略的实时性能、历史性能采集功能，可以满足用户对网络性能、主机服务器、企业应用等各个方面进行综合、复杂分析的需要。
例如网络流量分析，带宽利用率分析，网络时延分析，设备性能分析，设备可用性分析等等。
除此之外，还提供丰富的报表输出功能，方便用户的浏览和管理。
配置管理：实现网络节点的配置管理。
通过图形化的视图界面显示和配置网元上面的物理资源，例如机箱、板卡、端口甚至电源、风扇、温度阀值等等。
除了提供基于单设备的配置功能外，系统还提供批量配置的功能，该功能可以实现同时升级多个节点的内核文件、备份与恢复配置文件、批量修改设备的SNMP参数、Trap目标地址等重要参数，大大降低了工程实施的复杂度，提供了网络维护效率。
安全管理：NView NNM提供分权分域的安全控制策略，可实现不同的用户针对网络设备有不同的管理权限，满足网络管理的实际需要。
用户通过自定义管理域范围，可根据设备功能的不同均衡网络管理员的网络管理工作，适应几个人到几十人运维部门的内部管理制度要求。
除此之外，用户还可以通过详尽的用户系统操作日志和设备操作日志监控跟踪管理员的工作状态。
系统日志功能：记录系统运行状态的管理功能。
5.2 瑞斯康达接入产品综合网管的具体实现方式5.2.1 对局端机房模块式设备的网管瑞斯康达对于光纤收发器、光端机、协议转换器、光猫、以太网复用器等RC系列接入产品一般均提供卡式和台式两种设备型号。
卡式设备一般用于局端，台式设备用于用户端。
所有卡式设备均采用标准化模块设计，都具备相同的安装尺寸，这样无论是光纤收发器还是光端机，都可混合插入瑞斯康达标准的电源机箱供电。
根据卡式设备的大小，瑞斯康达提供两种标准电源机箱： 3U高16槽机箱RC002-16和10U高16槽机箱RC004-16。
两种电源机箱视图如下：在每个电源机箱内最多可插入15个各种类型的业务卡。
两种电源机箱可插入的各种设备系列如下：RC002-16机箱：可混合插入光纤收发器、协议转换器、单路和双路光端机、光猫、CWDM波分复用设备、以太网复用器等设备，实现所有插入设备的混插混管RC004-16机箱：可混合插入多路光端机、以太网复用器等产品，实现所有插入设备的混插混管瑞斯康达对这些插入标准电源机箱内的局端模块设备的管理，是通过在标准电源机箱第一槽插入主网管模块来实现的。
该网管模块内置AGENT，通过给它分配一个网管地址，再通过标准的SNMP协议与网管中心建立网管通道，从而实现网管。
同时为了避免一个电源机箱一个主网管模块一个网管地址带来的网管资源的浪费，瑞斯康达网管模块又分主网管模块和从网管模块，通过主从网管模块的级连，最多可把四个电源机箱级连到一起，通过第一个电源机箱的主网管模块IP地址实现全面网管。
这样，瑞斯康达通过这种在局端标准电源机箱插入网管模块的方式，实现了对收发器、协转、光端机光猫等各种业务模块设备的局端网管。
5.2.2对局端台式设备（多路光端机、以太网复用器）的网管对于局端机房的台式光端机、以太网复用器，瑞斯康达提供PC Agent解决方案。
