瑞斯康达交换机配置步骤raisecom交换机配置步骤Login（账号）:raisecomPassword（密码）:raisecomRaisecom>enable //进入特权用户模式。

Password:raisecomRaisecom#config terminal //进入全局配置模式。

Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。

Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。

（备注：创建其中一个vlan）Raisecom(config-vlan)#quit //退出，进入全局配置模式。

Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。

Raisecom(config-port)#switchport access vlan 100。

//配置为access模式，vlan 100。

Raisecom(config-port)#quit //退出当前Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。

Raisecom(config-port)#switchport access vlan 100。

//(依次配置1-24，与VLAN。

)Raisecom(config-port)#interface port 25 //配置进联网口。

Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。

allowed 透传）Please input 'y' to confirm set allowed vlan:[y]y （是） //确认Raisecom(config-port)#switchport mode trunk //设置端口25为trunk（串口）Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 192.168.1.2 255.255.255.0 100 //分配交换机（ip地址，内网地址、子网掩码、管理vlan）Raisecom(config-ip)#quit //退出当前端口Raisecom#write //保存完Raisecom(config-port)#description medium-type //设置电口，或光口（copper 电口），（fiber 光口）。

瑞斯康达交换机快速配置方法瑞斯康达交换机快速配置方法交换机的配置对于很多工程人员来说，是很困难的，平时用的少，用起来的时候又记不起命令，最关键是大家对网络交换技术很不熟悉。

现在提供一个配置模板，根据业务需求，更改下所需要的VLAN TAG 和管理IP就可以。

以下以最常用8口瑞斯康达为例：首先进入到交换机的特权模式，根据需要更改交换机名称、需要的VLAN TAG 、管理IP 和管理VLAN.复制、张贴、回车就配置好了，熟练的话连一分钟都不要。

(红色字体是根据业务需要要更改的地方，) 以下是配置文本----------------------------------------------------------------------------------------------------我是分割线hostname zhaotao configcreate vlan 4,5,6,7,8,9,10 activeinterface ip 0ip address 192.168.1.1 255.255.255.240 3996quitinterface port 1switchport mode accessswitchport access vlan 4quitinterface port 2switchport mode accessswitchport access vlan 5quitinterface port 3switchport mode accessswitchport access vlan 6quitinterface port 4switchport mode accessswitchport access vlan 7quitinterface port 5switchport mode accessswitchport access vlan 8quitinterface port 6switchport mode accessswitchport access vlan 9quitinterface port 7switchport mode accessswitchport access vlan 10quitinterface port 8switchport mode trunkswitchport trunk allowed vlan allyesquitquitwrite说明：hostname zhaotao (可以理解为交换机安装地址) config （进入编辑）create vlan 4,5,6,7,8,9,10 active （创建和激活业务vlan）interface ip 0 （进入0端口为交换机本身的地址）ip address 192.168.1.1 255.255.255.240 3996（按规划设置交换机的内网地址、子网掩码、管理vlan）quit（退出当前端口）interface port 1（进入交换机1端口设置业务vlan）switchport mode access（定义vlan的方式）switchport access vlan 4（绑定已创建和激活好的业务vlan）quit（退出当前端口）..........interface port 8（进入交换机8端口设置业务vlan）switchport mode trunk（定义vlan的方式）switchport trunk allowed vlan all（所有vlan全部通过，回车后会提示确认的yes？）yes（确认）quit（退出当前端口）quit（退出当前端口，上一个是退出端口，这个是退出config）write（保存）保存后一定重启（断电或reboot）交换机后确认配置正确无误。

瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。

1、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。

RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70//配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exitRA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/201//新建端口组，并将端口2至端口20放入组内。

便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。

由于端口默认为access口，所以省去switchport mode access该命令。

RA（config-if-range）#exitRA（config）#interface port 23//进入端口23RA（config-port）#switch mode trunk//将该端口定义为trunk口RA（config-port）#switchport trunk allowed vlan 70,338,440//该端口允许vlan70,338,440通过RA（config-port）#exitRA（config）#exitRA#write //保存，必要的一步2、瑞斯康达设备故障处理基本命令1）查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意，上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client，line。

瑞斯康达交换机基本配置(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。

RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exit1RA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20//新建端口组，并将端口2至端口20放入组内。

便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。

由于端口默认为access口，所以省去switchport mode access该命令。

瑞斯康达交换机基本配置(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。

RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exit1RA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20//新建端口组，并将端口2至端口20放入组内。

便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。

由于端口默认为access口，所以省去switchport mode access该命令。

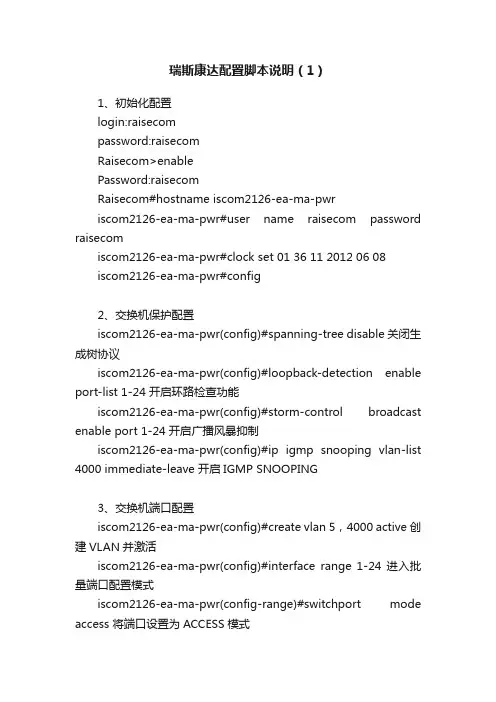

瑞斯康达配置脚本说明（1）1、初始化配置login:raisecompassword:raisecomRaisecom>enablePassword:raisecomRaisecom#hostname iscom2126-ea-ma-pwriscom2126-ea-ma-pwr#user name raisecom password raisecomiscom2126-ea-ma-pwr#clock set 01 36 11 2012 06 08iscom2126-ea-ma-pwr#config2、交换机保护配置iscom2126-ea-ma-pwr(config)#spanning-tree disable 关闭生成树协议iscom2126-ea-ma-pwr(config)#loopback-detection enable port-list 1-24 开启环路检查功能iscom2126-ea-ma-pwr(config)#storm-control broadcast enable port 1-24 开启广播风暴抑制iscom2126-ea-ma-pwr(config)#ip igmp snooping vlan-list 4000 immediate-leave 开启IGMP SNOOPING3、交换机端口配置iscom2126-ea-ma-pwr(config)#create vlan 5，4000 active 创建VLAN并激活iscom2126-ea-ma-pwr(config)#interface range 1-24 进入批量端口配置模式iscom2126-ea-ma-pwr(config-range)#switchport mode access 将端口设置为ACCESS模式iscom2126-ea-ma-pwr(config-range)#switchport access vlan 4000 为端口打VLAN标记iscom2126-ea-ma-pwr(config-range)#switchport protect 开启端口保护iscom2126-ea-ma-pwr(config-range)#quitiscom2126-ea-ma-pwr(config)#interface range 25-26 进入上联端口iscom2126-ea-ma-pwr(config-range)#descriptioniscom2126ea-ma-pwr-25 创建端口描述信息iscom2126-ea-ma-pwr(config-range)#switchport mode trunk 配置端口为TRUNK模式iscom2126-ea-ma-pwr(config-range)#switchport trunk allowed vlan 5,4000 confirm 允许透传VLAN5，4000iscom2126-ea-ma-pwr(config-range)#switchport trunk untagged vlan remove 1 不透传VLAN 1iscom2126-ea-ma-pwr(config-range)#quit4、交换机管理配置switchport trunk allowed vlan 5iscom2126-ea-ma-pwr(config)#interface ip 0iscom2126-ea-ma-pwr(config-ip)#ip address 172.22.103.14 255.255.248.0 5 配置交换机管理IP地址及对应的VLAN iscom2126-ea-ma-pwr(config-ip)#quitiscom2126-ea-ma-pwr(config)#ip default-gateway 172.22.103.254 配置默认网关iscom2126-ea-ma-pwr(config)#quitiscom2126-ea-ma-pwr(config)#snmp-server enable traps 开启SNMP功能iscom2126-ea-ma-pwr(config)#snmp-server communityprivate view raisecomview rw 设置团体名、其对应的视图和访问权iscom2126-ea-ma-pwr(config)#snmp-server community public view raisecomview roiscom2126-ea-ma-pwr(config)#snmp-server host 172.16.27.243 version 2c public 设置目标主机地址iscom2126-ea-ma-pwr(config)#snmp-server host 172.16.27.243 version 2c privateiscom2126-ea-ma-pwr(config)#logging on 设置SYSLOG功能iscom2126-ea-ma-pwr(config)#logging host 172.16.27.243 local0 alerts5、保存配置并检查iscom2126-ea-ma-pwr#writeiscom2126-ea-ma-pwr#show running-configiscom2126-ea-ma-pwr#show startup-config6、查看状态iscom2126-ea-ma-pwr(config)#show mac-address-table l2-address vlan 4000 | ex 25 查看MAC地址iscom2126-ea-ma-pwr(config)#show mac-address-table l2-address port 26iscom2126-ea-ma-pwr(config)#show interface ip 查看IP接口信息iscom2126-ea-ma-pwr(config)#show interface port 查看端口信息iscom2126-ea-ma-pwr(config)#show poe port-list 1-24 detail 查看POE供电情况iscom2126-ea-ma-pwr(config)#interface port 1iscom2126-ea-ma-pwr(config-port)#poe disable 关闭POE供电iscom2126-ea-ma-pwr(config-port)#poe enable 开启POE供电iscom2126-ea-ma-pwr(config-port)#shutdowniscom2126-ea-ma-pwr(config-port)#no shutdowniscom2126-ea-ma-pwr(config-port)#quit7、重启交换机iscom2126-ea-ma-pwr#reboot now8、删除配置iscom2126-ea-ma-pwr#erase。

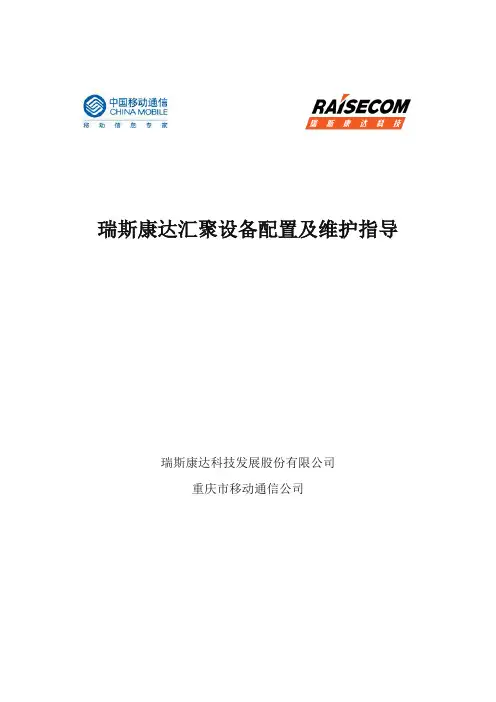

瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置EOP-FE16E1单盘反向复用配置端口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disable ESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。

（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。

（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置为1，后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。

1、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom〈RA〉enable raisecomRA＃config1RA（config）#create vlan 70，338，440 active //新建vlan70，338,440 所有交换机中都要有vlan70，是管理vlan。

RA（config）#interface ip 0RA(config-ip)#ip address 172.17.202。

21 255.255.255.0 70//配置交换机管理地址，地址为172。

17.202。

21,掩码为255。

255.255.0,Vlan70RA(config）＃exitRA(config）#ip default—gateway 172.17。

205.1//交换机管理地址路由为172。

17。

205。

1RA（config）＃interface port 1//进入端口1RA（config—port）#switchport mode access1//将端口1定义为access口RA（config—port）＃switchport access vlan 338//将vlan338添加到该端口中RA（config—port)＃exitRA(config)＃interface range fastethernet 0/0/2—fastethernet 0/0/20//新建端口组，并将端口2至端口20放入组内。

便于配置RA(config-if-range)＃switchport access vlan 440//将vlan338添加到该端口组中.由于端口默认为access口，所以省去switchport mode access该命令.RA（config—if-range）#exitRA（config）#interface port 23//进入端口23RA(config—port）＃switch mode trunk//将该端口定义为trunk口RA（config—port）＃switchport trunk allowed vlan 70，338,440//该端口允许vlan70,338，440通过RA（config-port）＃exitRA(config）＃exitRA#write //保存，必要的一步2、瑞斯康达设备故障处理基本命令1)查看交换机端口状态2）查看交换机端口描述3）查寻mac地址4）修改交换机配置3、瑞斯康达551B设备对照以上，瑞斯康达551B比较特殊，自定义了上行下行口配置的时候只要注意,上行口名字为line，下行口为client口即可，将原来的eth，ge口命令改为client，line.。

瑞斯康达光收发配置raisecom 光纤收发设备的配置;[登录方式]用户名raisecom密码raisecom高级密码raisecom进入高级模式enable进入配置模式config[业务配置]ITN125-4FE端口分为两种类型：line和client。

使用端口类型+端口号可以进入每个端口进行业务配置。

具体可以看设备的前面板。

1、创建并激活VLANRaisecom(config)#create vlan XXXX active2、登录用户侧端口1，配置其为Access vlan100：具体配置方法Raisecom(config)#interface client 1Raisecom(config-port)#switchport accessvlan 1003、进入线路侧端口1，配置其为TRUNK口，允许VLAN100，200通过：具体配置方法Raisecom(config)#interface line 1Raisecom(config-port)#switchport mode trunkRaisecom(config-port)#switchport trunkallowed vlan 100,200[网管配置]在config模式下，输入ip address A.B.C.D（IP）+255.255.255.0（掩码）+VLAN将vlan 3配置为管理vlan ，ip地址为192.168.168.21具体配置方法：配置IP：Raisecom(config)#ip address 192.168.168.21255.255.255.0 3 配置公同体名：Raisecom(config)#snmp-server communitypublic ro Raisecom(config)#snmp-server community privaterw我公司vlan 1、2作为公司内部管理预留，不能使用。

瑞斯康达交换机配置步骤raisecom交换机配置步骤Login（账号）:raisecomPassword（密码）:raisecomRaisecom>enable //进入特权用户模式。

Password:raisecomRaisecom#config terminal //进入全局配置模式。

Raisecom(config)#vlan 100,3900 //挂起的vlan 例如：vlan 100，3900。

Raisecom(config)#create vlan 100,3900 active //创建并激活例如：vlan 100，3900。

（备注：创建其中一个vlan）Raisecom(config-vlan)#quit //退出，进入全局配置模式。

Raisecom(config)#interface port 1 // 配置用户端网口1-24 例如：interface port 1。

Raisecom(config-port)#switchport access vlan 100。

//配置为access模式，vlan 100。

Raisecom(config-port)#quit //退出当前Raisecom(config)#interface port 2 // 配置用户端网口1-24 例如：interface port 2。

Raisecom(config-port)#switchport access vlan 100。

//(依次配置1-24，与VLAN。

)Raisecom(config-port)#interface port 25 //配置进联网口。

Raisecom(config-port)#switchport trunk allowed vlan 100,3900 //业务vlan号，管理vlan号(untagged不透传。

allowed 透传）Please input 'y' to confirm set allowed vlan:[y]y （是） //确认Raisecom(config-port)#switchport mode trunk //设置端口25为trunk（串口）Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 192.168.1.2 255.255.255.0 100 //分配交换机（ip地址，内网地址、子网掩码、管理vlan）Raisecom(config-ip)#quit //退出当前端口Raisecom#write //保存完Raisecom(config-port)#description medium-type //设置电口，或光口（copper 电口），（fiber 光口）。
