瑞斯康达PDH设备配置说明
一、RC802-60B板卡：局端使用，默认120欧不需要配置，插入
机框内即可通信。
120欧DB9针头子做线图：
1、6第一路发
2、7第一路收
3、8第二路发
4、9第二路收
5、地
二、客户端RC801-60B-FV35单体光猫：
此设备具备一路E1口，一路V35业务口，共计两路E1。
适用于大客户网点客户端。
两种设置方法：
第一种：客户端是非成祯电路结构的，即透明格式的设置模版:
SW1拨位开关：（靠电源侧）
SW2拨位开关：（靠光口侧）
适用客户群：
建设银行中心支行、中国银行、市郊联社、铜山联社以及所有使用V35设备的客户群。
第二种：客户端是成祯电路结构的，即可划分时隙的祯结构(PCM30)的设置模版:
SW1拨位开关：（靠电源侧）
SW2拨位开关：（靠光口侧）
适用客户群：
建设银行分支网点、农业银行、工商银行以及所有使用V35设备接入ATM设备的客户群。
三、环回控制：
用于测试时，对故障段落的判断。
控制开关位于E1接口处，测试时直接将1、3拨至ON即可做到双向环回，即对本地路由器和远端路由器做环，效果很好。
瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。

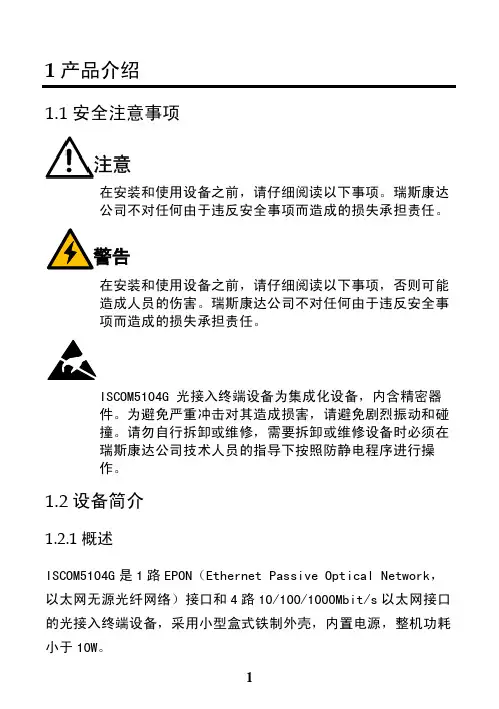

1 产品介绍1.1 安全注意事项在安装和使用设备之前，请仔细阅读以下事项。
瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
在安装和使用设备之前，请仔细阅读以下事项，否则可能造成人员的伤害。
瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
ISCOM5104G 光接入终端设备为集成化设备，内含精密器件。
为避免严重冲击对其造成损害，请避免剧烈振动和碰撞。
请勿自行拆卸或维修，需要拆卸或维修设备时必须在瑞斯康达公司技术人员的指导下按照防静电程序进行操作。
1.2 设备简介1.2.1 概述ISCOM5104G是1路EPON（Ethernet Passive Optical Network，以太网无源光纤网络）接口和4路10/100/1000Mbit/s以太网接口的光接入终端设备，采用小型盒式铁制外壳，内置电源，整机功耗小于10W。
●EPON接口：为用户提供EPON接入及对称的1.25Gbit/s宽带数据传输服务。
●以太网接口：提供10/100/1000Mbit/s自适应以太网数据传输服务。
该设备可与瑞斯康达公司的OLT设备配合使用，用来构建多业务、高带宽、低成本的光纤接入网络。
1.3 应用场景ISCOM5104G可以应用在“PON+LAN”及“PON+EoC（Ethernet over Coax，基于同轴电缆的以太网传输）”网络中。
PON+LAN应用组网“PON+LAN”的组网应用如图1-1所示，设备的以太网接口可以直连宽带用户或楼道交换机。
图1-1PON+LAN组网图PON+EOC应用组网“PON+EoC”的组网应用如图1-2所示，设备的以太网接口直接连EoC的局端CBAT（Coax Bandwidth Access Terminal，同轴电缆宽带接入头端）。
图1-2PON+EOC组网图2 设备外观2.1 设备型号ISCOM5104G采用内置电源，支持AC220V、AC60V、DC-48V、DC+24V、DC+12V多种电源的接入。

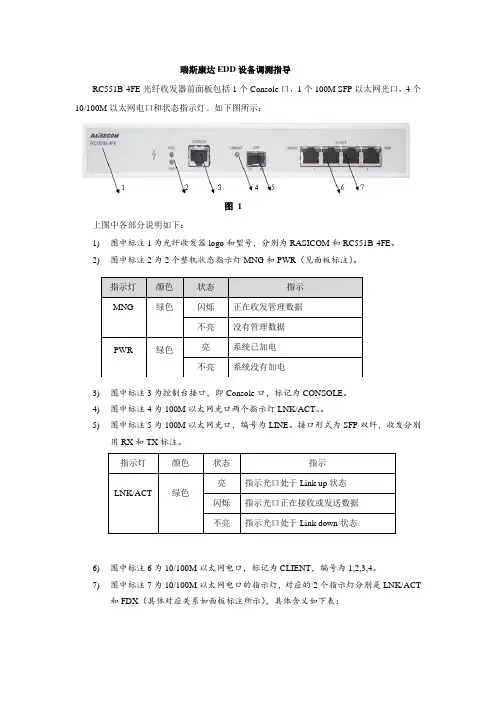

瑞斯康达EDD设备调测指导RC551B-4FE光纤收发器前面板包括1个Console口，1个100M SFP以太网光口，4个10/100M以太网电口和状态指示灯。
如下图所示：图1上图中各部分说明如下：1)图中标注1为光纤收发器logo和型号，分别为RASICOM和RC551B-4FE。
2)图中标注2为2个整机状态指示灯MNG和PWR（见面板标注）。
指示灯颜色状态指示MNG 绿色闪烁正在收发管理数据不亮没有管理数据PWR 绿色亮系统已加电不亮系统没有加电3)图中标注3为控制台接口，即Console口，标记为CONSOLE。
4)图中标注4为100M以太网光口两个指示灯LNK/ACT。
5)图中标注5为100M以太网光口，编号为LINE。
接口形式为SFP双纤，收发分别用RX和TX标注。
指示灯颜色状态指示亮指示光口处于Link up状态LNK/ACT 绿色闪烁指示光口正在接收或发送数据不亮指示光口处于Link down状态6)图中标注6为10/100M以太网电口，标记为CLIENT，编号为1,2,3,4。
7)图中标注7为10/100M以太网电口的指示灯，对应的2个指示灯分别是LNK/ACT和FDX（具体对应关系如面板标注所示），具体含义如下表：LNK/ACT10/100M绿色亮 指示电口处于Link up 状态 闪烁 指示电口正在接收或发送数据 不亮指示电口处于Link down 状态 FDX 10/100M绿色 亮 指示电口处于全双工状态不亮指示电口处于半双工状态或者断电状态RC551E-4GE 光纤收发器前面板包括1个Console 口、1个SNMP 网管口、4个1000BASE-T 以太网电口和2个1000BASE-X SFP 以太网光口和状态指示灯。
如下图所示：图 2上图中各部分说明如下：(1) 光纤收发器logo 和型号，分别为RASICOM 和RC551E-4GE 。
(2) 2个整机状态指示灯MNG 和PWR （见面板标注），具体含义见下表： 指示灯 颜色 状态 指示MNG绿色闪烁 正在收发管理数据 不亮没有管理数据 PWR绿色亮 系统已加电 不亮系统没有加电(3) 控制台接口，即Console 口，标记为CONSOLE 。
OLT配置部分1、设备命名Raisecom#hostname XYGD_5800E2、时间设置Raisecom#clock set 18 59 00 2010 08 313、带外网管Raisecom#config tRaisecom(config)#management-port ip address 192.168.10.2 255.255.255.04、带内网管Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 172.16.1.1 255.255.0.0 2000Raisecom(config-ip)#exit5、配置网关地址Raisecom(config)#ip default-gateway 172.16.1.2546、板卡创建,新插入的板卡或者槽位板卡更换类型都需要进行一次手动的创建Raisecom#fttxRaisecom(fttx)#create card slot 1 type 2ponRaisecom(fttx)#create card slot 6 type 4ge|2ge7、配置ONU自动注册授权Raisecom#fttxRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt0:5)# authorization mode none8、一般在ONU设备注册成功以后，可以进行一步操作，将自动创建的ONU改成手动创建，这样就不会因为ONU在线过多将以前的ONU删除。
配置ONU名称、并将自动创建的ONU 设备转变为用户显式创建Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#hostname xxXQRaisecom(fttx-onu1/1:1)#creation-type automatic-to-manual9、创建VLANRaisecom(config)#create vlan 20,100,200,400,500 active10、查看端口对应表Raisecom#fttxRaisecom(fttx)#show port-mappingService Port ID Service Port type Switch Port ID-----------------------------------------------------1/1PON 11/2PON 2……6/1GE 116/2GE 12…….11、配置OLT上行数据GE口VLAN模式Raisecom(config)# interface port 11Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,66 12、配置OLT下行EPON口VLAN模式Raisecom(config)# interface port 1Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,6613、配置ONU FE口的VLANRaisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#uni ethernet 1Raisecom(fttx-onu-uni1/1/1:1)#vlan mode trunkRaisecom(fttx-onu-uni1/1/1:1)#vlan trunk allowed 901,1503Raisecom(fttx-onu-uni1/1/1:1)#exitRaisecom(fttx-onu1/1:1)#uni ethernet 2Raisecom(fttx-onu-uni1/1/1:2)#vlan mode taggedRaisecom(fttx-onu-uni1/1/1:2)#native vlan 901Raisecom(fttx-onu-uni1/1/1:2)#exit14、配置同一个PON下不同ONU之间的互相访问Raisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#p2p-access add 2Raisecom(fttx-onu1/1:1)#exitRaisecom(fttx)#int onu 1/1/2Raisecom(fttx-onu1/1:2)# p2p-access add 115、配置ONU 的FE口隔离Raisecom(fttx)#int onu 0/5/1Raisecom(fttx-onu0/5:1)#uni ethernet 1Raisecom(fttx-onu-uni0/5/1:1)#switchport isolation enableONU更换ONU更换：PON 1/1口下的第一个ONU故障，需更换，新ONU的MAC地址为000e.5e00.0002 Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#rebind mac 000e.5e00.0002新ONU更换上去后，会注册成为onu 1/1/1，然后自动读取onu 1/1/1的配置；查看设备的学习到的MAC地址：Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#show interfaceonu 1/1/1 mac-address-table l2-address allRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt1:1)#show interface olt 1/1 mac-address-table l2-addressRaisecom#show mac-address-table l2-address port 5EOC配置部分在olt上通过partner方式配置ISCOM5800(fttx)#int onu 4/1/6ISCOM5800(fttx-onu4/1:6)#partner discovery enable--------》启用partner发现协议ISCOM5800(fttx-onu4/1:6)#show int onu 4/1/6 partner ------》查看发现的设备 Device ID : 2Device name : ISCOM4002Device type : homePlugAVDevice SN :MAC address : 000e.5e07.272eHW version : A.3SW version : 1.10.11Boot version: 1.10.3IP address type : ManualIP address : 192.168.15.219[255.255.255.0]Default GW : 192.168.15.1Outband IP address : 192.168.1.100[255.255.255.0]Outband Default GW : 192.168.1.1MNG VLAN : CVLAN 0[SVLAN 0][Pri 5]ISCOM5800(fttx-onu4/1:6)#partner 2 mng-ip 192.168.10.3 default-gw192.168.10.1 vlan 100 0 5注意：配置vlan 时，svlan 为0 代表不打外层标签。
瑞斯康达接入网设备维护手册瑞斯康达科技发展股份有限公司广东办事处编制二零一三年五月1/ 97目录一、MSAP产品介绍 (4)1、OPCOM3500E-12设备简介 (4)2、OPCOM3500E-6设备简介 (5)3、ITN2100-12设备简介 (6)4、ITN203设备简介 (7)5、常用板卡介绍 (8)5.1 OPCOM3500E-12网管NMS网管盘的接口及说明 (10)5.2 NMS-STM1网管群路盘的接口及说明（OPCOM3500E-6） (11)5.3 NMS网管盘的接口及说明(ITN2100-12机框网管) (12)5.4 2STM4-M光群路板的接口及说明（OPCOM3500E-12） (13)5.5 OPCOM3500E-12设备155M群路盘STM1-M光群路盘有2个SC光口，前面板指示说明 (14)5.6 2STM1/4-M光群路盘的接口及说明(ITN2100-12机框) (15)5.7 STM1-S光支路盘的接口及说明 (16)5.8 OPCOM3500E-8EOS-FE板的接口、拨码开关及说明 (17)5.9 EOP-FE16E1板的接口及说明 (19)5.10 ITN2100-PTU-4GE交换盘的接口及说明 (20)5.11 P240EOS板的接口及说明 (21)5.12 OPCOM3500E-16E1板的接口及说明 (22)5.13 OPCOM3500E-EOS-8FX板的接口及说明 (23)5.14 OPCOM3500E-HT-6FE24E1板的接口及说明 (24)二、MSAP开局指导 (25)1、SNMP网管 (25)2、DCC网管 (25)3、VCC网管 (26)4、开局配置 (27)5、MSAP业务开通举例 (27)5.1 SDH业务配置 (27)5.2 EOS业务流向 (29)5.3 EOS业务配置 (29)5.4 PTU-4GE汇聚板卡端口配置 (32)5.5EOP业务流向 (35)5.6EOP业务配置 (35)5.7分组业务配置 (41)5.8配置规划 (42)三、MSAP故障处理 (51)1、SDH业务故障处理 (51)网管类故障处理流程 (52)EOS业务故障处理流程 (54)EOP业务故障处理流程 (56)2、SDH业务常见故障案例 (59)2.1用户端交换机环回导致业务中断故障 (59)2.2MSAP故障：3500E-EOSE-8FX与A厂家EOS产品对通问题 (59)2.3EOSE-8FX两端LCAS不一致业务无法开通 (61)2.4用户分支网络环路引起EOS业务不通 (62)2.5MSAP故障：由于传输线路故障导致EOS大客户长途链路故障 (62)2.6MSAP故障与华为Metro1000的EFS板对通必须保证FCS校验一致 (64)2.7MSAP故障：SDH环网性能不好导致EOS业务大包丢包 (65)2.8MSAP故障：时钟设置不正确导致ping包长超过1000业务中断 (67)2.9MSAP故障：时钟设置不正确导致EOS业务频繁丢包，最终业务中断 (69)2.10MSAP经验：EOSE-8FX和华为metro1000EFS板卡对通光口有LP-RDI (70)2.11MSAP经验：EOS板卡开通视频业务出现图像卡故障处理 (72)2.12MSAP故障：EOP-FE8E1与RC953-FE8E1的E1成帧\非成帧模式不匹配导致业务无法开通故障 (74)2.13MSAP故障：EOP-FE16E1端口存在环路导致业务不通 (75)2.14MSAP故障：传输层线路环路导致全网EOP以太网业务中断故障 (76)2.15MSAP故障：网线制作问题导致业务时断时续 (76)2.16MSAP经验：利用环回法判断EOP板卡传输侧线路故障 (77)2.17MSAP经验：利用环回法判断EOP板卡传输侧线路故障 (78)2.18MSAP经验：MSAP以太网业务QINQ功能使用经验总结 (79)2.19MSAP经验：SUB-ESW-2GE盘VLAN处理经验总结 (81)2.20MSAP经验：广播风暴引起全网丢包直至业务中断 (83)3、传输常见告警 (85)3.1传输侧告警 (85)3.2支路侧告警 (86)四、远端设备介绍 (87)1、收发器告警指示灯 (87)2、单E1协转设备告警指示灯 (87)3、多E1协转设备告警指示灯 (92)4、智能终端设备告警指示灯 (96)一、MSAP产品介绍1、OPCOM3500E-12设备简介➢面向传送TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层。

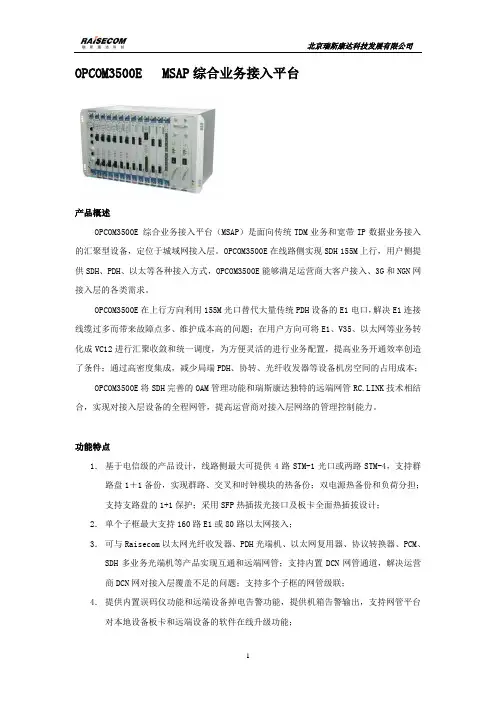

OPCOM3500E MSAP综合业务接入平台产品概述OPCOM3500E 综合业务接入平台（MSAP）是面向传统TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层。
OPCOM3500E在线路侧实现SDH 155M上行，用户侧提供SDH、PDH、以太等各种接入方式，OPCOM3500E能够满足运营商大客户接入、3G和NGN网接入层的各类需求。
OPCOM3500E在上行方向利用155M光口替代大量传统PDH设备的E1电口，解决E1连接线缆过多而带来故障点多、维护成本高的问题；在用户方向可将E1、V35、以太网等业务转化成VC12进行汇聚收敛和统一调度，为方便灵活的进行业务配置，提高业务开通效率创造了条件；通过高密度集成，减少局端PDH、协转、光纤收发器等设备机房空间的占用成本；OPCOM3500E将SDH完善的OAM管理功能和瑞斯康达独特的远端网管RC.LINK技术相结合，实现对接入层设备的全程网管，提高运营商对接入层网络的管理控制能力。
功能特点1．基于电信级的产品设计，线路侧最大可提供4路STM-1光口或两路STM-4，支持群路盘1＋1备份，实现群路、交叉和时钟模块的热备份；双电源热备份和负荷分担；支持支路盘的1+1保护；采用SFP热插拔光接口及板卡全面热插拔设计；2．单个子框最大支持160路E1或80路以太网接入；3．可与Raisecom以太网光纤收发器、PDH光端机、以太网复用器、协议转换器、PCM、SDH多业务光端机等产品实现互通和远端网管；支持内置DCN网管通道，解决运营商DCN网对接入层覆盖不足的问题；支持多个子框的网管级联；4．提供内置误码仪功能和远端设备掉电告警功能，提供机箱告警输出，支持网管平台对本地设备板卡和远端设备的软件在线升级功能；5．支持SDH通道和复用段保护，可实现多种网络拓扑，包括点到点、链型、环型和环带链等；6．支持EOS功能，采用GFP、LAPS封装协议，支持LCAS功能，可与主流MSTP厂商设备兼容对通。
交换机配置说明（MAC,VALAN,端口三元件绑定）以SecureCRT(R) 7.2.5软件为例：通讯线连接后，打开SecureCRT(R)1、配置通讯串口：打开“session options”,选择“connection”,在右侧portocol选项中选择“serial”，点击右侧connection下的“serial”，波特率9600，数据位8，奇偶校验NONE，停止位1，流控选项全不选。
确定后自动登入。
2、登陆帐号密码：均为raisecom。
3、登入查询设备情况：查看设备和版本show ver查看有未绑定show run查看是静态还是动态绑定Show mac-address-table l2-address（L2是第二层，dynamic动态，static静态）4、创建VLAN2：Configcreate vlan 2 active5、端口归属VLAN2：configinterface port 2switch port access vlan 26、绑定配置：Configmac-address-table static unicast 0000.0000.0008 vlan2 port 2（unicast为PC单波，PC机全是。
0000.0000.0008为MAC地址，四位一组，中间加点隔开，经以上命令，PC机绑定完成）7、设备安全最大接入数：Configinterface port 2swichport port-security（回车后会显示set successfully,已启用安全）Swichport port-security maximum 1（最大允许PC接入数为1）8、配置保存：End（显示raisecom#）返回特权模式（显示raisecom#）write命令回车保存。
9、配置交换机IP地址：hostname zhaotao (可以理解为交换机安装地址) config （进入编辑）create vlan 4,5,6,7,8,9,10 active （创建和激活业务vlan）interface ip 0 （进入0端口为交换机本身的地址）ip address 192.168.1.1 255.255.255.240 3996（按规划设置交换机的内网地址、子网掩码、管理vlan）quit（退出当前端口）10、配置端口IP地址：Configinterface ip 0 （第一个IP接口）IP add 10.1.0.1 1（10.1.0.1为IP地址，后面的1为第一个VLAN接口）11、ping配置IP：配置完后，要PING交换机配置IP是否正确（从配置好的端口PING配置IP，可以PING通，从其他口应PING不通）配置完后可执行以下命令查看配置情况。
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF ”在上，“ON ”在下）1、带宽开为2M 或4M ：需要将“SW2”的第3、4位开关由“OFF ”拨至“ON ”位带宽开为6M ：需要将“SW2”的第4位开关由“OFF ”拨至“ON ”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1）设备面板示意图2）设备组网图3）登录设备4）VCC通道网管配置5）设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置EOP-FE16E1单盘反向复用配置端口；EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disable ESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M：“SW2”保持默认不变，即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”二组拨码。
（“OFF”在上，“ON”在下）1、带宽开为2M或4M：需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M：需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M：需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M：需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M：需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M：需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M：“SW1”保持默认不变，即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位（“OFF”在上，“ON”在下）3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1，后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置为1，后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码：如图所示，该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
