隔离变送器的选型及应用

电流变送器的选型方法电流变送器是一种被广泛应用于工业自动化领域的传感器。

它可以将工业过程中的电流信号转换成标准的电流信号输出，以便于被各种控制器、计算机等设备使用。

但是，在进行选型时，需要考虑到许多因素，以确保选用的电流变送器能够配合所需的工艺过程，达到最佳的性能和可靠性。

本篇文档将为大家介绍一些电流变送器选型的基本方法和注意事项。

一、电流变送器的种类电流变送器种类繁多，主要包括以下几种：1.模拟电流变送器：输出标准电流信号，包括0-20mA、4-20mA等，是最常见的电流变送器种类；2.数字电流变送器：将模拟信号转化为数字信号输出；3.隔离型电流变送器：可将高电压区域与低电压区域隔离开来，以免干扰造成事故；4.双电源电流变送器：可同时支持交直流两种电源，保证了电路的稳定性。

根据所需应用的环境和性能，可选择不同种类的电流变送器。

二、电流变送器的性能指标在选型时，需要考虑到以下几个指标：1.准确度：反映电流变送器将电流信号转换为输出信号的精度，一般用百分比表示；2.稳定性：即电流变送器在长时间使用过程中输出信号的稳定程度，一般用百分比表示；3.线性度：用于描述电流变送器的输出与输入之间的线性关系；4.隔离性：反映电流变送器的电隔离程度，以及是否有对电路造成干扰的情况；5.响应时间：即电流变送器将输入信号转换为输出信号所需的时间，一般单位为毫秒；6.工作电压范围：即电流变送器的工作电压上限和下限，需要与实际工作环境相协调；7.防护等级：反映电流变送器的抗震、防尘、防水等等性能；8.安装方式：依据不同的场合及安装要求可选择不同的安装方式；9.生产厂家：需要在选型过程中考虑到生产厂家的声誉和可靠性，以确保所选产品的品质和售后服务。

三、电流变送器的选型步骤按照以下步骤进行选型：1. 确定系统需求首先需要对所需的电流变送器进行要求确认。

需要考虑的问题包括：工艺过程的要求、操作环境的条件、使用的电气系统要求等等。

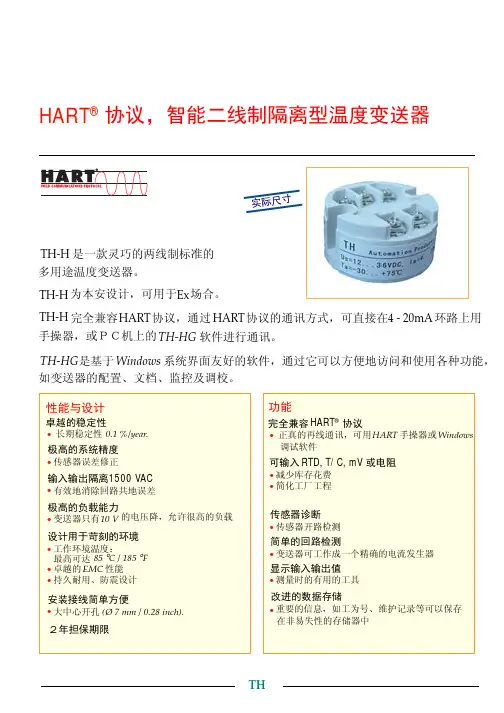

温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

4-20ma、0-5v信号隔离器优越性说明一、优越性：在各个过程环路中使用信号隔离办法可以用DCS或PLC等隔离卡件或者现场带隔离的变送器（部分设备可以做到），也可以用信号隔离器来实现。

比较起来，用信号隔离器有以下优点：·绝大部分情况，采用信号隔离器+非隔离卡件比采用隔离卡件便宜·信号隔离器比隔离卡件在隔离能力、抗电磁干扰等方面性能更加优越·信号隔离器应用灵活，而且它还有信号转换和信号分配及接口转换等功能，使用起来更加方便·信号隔离器通常有单通道、双通道、通道间相互完全独立，构成系统的配置、日常维护更加方便。

工业生产中为增加设备带载能力并保证连接同一信号的设备之间互不干扰，提高电控安全性能，需要将仪器仪表或传感器输出的电压电流、频率、电阻等信号进行采集运算、隔离放大、转换变送及去干扰处理后，得到行业通用的标准模拟电流或电压信号，安全送给二次仪表或PLC/DCS/PC机使用。

用户使用模拟信号隔离器/隔离放大器/隔离变送器/数据采集器等产品，有时会遇到现场信号匹配、负载匹配、高频干扰、多路信号窜扰等技术问题，或有源无源、2/3/4线制、回路馈电等选型应用方法问题。

二、应用举例:1、保护下级的控制回路。

2、消弱环境噪声对测试电路的影响。

3、抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护。

DIN系列导轨结构，易于安装，可有效的隔离输入、输出和电源及大地之间的电位。

能够克服变频器噪声及各种高低频脉动干扰。

三、定义IRT U(A) - P - O输入电压(V) 或 电流信号(mA)值U1：0-5V A1：0—1mAU2：0-10V A2: 0—10mAU3：0-75mV A3: 0—20mAU5：0-±5V A5：0—±1mAU6：0-±10V A6: 0—±10mAU7：0-±100mV A7: 0—±20mAU8：用户自定义 A8: 用户自定义辅助电源P1:DC24V P2:DC12VP3:DC5V P4:DC15V P5:用户自定义输出信号O1:4-20mA O2:0-20mA O4:0-5V O5:0-10VO6:1-5V O7: 0-±5V O8: 0-±10V O9: -20-+20mA 产品列举：例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V 型号：IRT-U1-P1-O4例2： 信号输入：0-10V；信号输出:0-20mA；辅助电源：24V 四、特点：>> 0~1V(max 2A)/0~10V/0-24V(max 2A) 等电压信号输出 >> 螺丝固定安装，插拔式接线端子 >> 尺寸：120 x 105 x 29mm>> 工业级温度范围: - 45 ~ + 85 ℃>> 地线干扰抑制1.SIP12脚符合UL94V-0标准阻燃封装2. 辅助电源：5VDC，12VDC，15VDC，24VDC 等单电源供电3.只需外接电位器既可调节零点和增益4.电源、信号、输入输出 3000VDC 隔离5.工业级温度范围：-45～+85度6.有较强的抗EMC 电磁干扰和高频信号空间干扰特性7.大小： 32.0mm*13.8mm*8.8mm9.产品技术参数>> 精度、线性度误差等级： 0.1、0.2、0.5级 >> 4-20mA/0-5V/0-10V 等标准信号输入 >> 0~100mA/0~500mA/0~1A/0-2A 等电流信号输出 >> 信号输入/信号输出 3000VDC 隔离>> 辅助电源：12V、15V 或24V 直流单电源供电 >> 辅助电源与输出信号不隔离 >> 工业现场信号隔离与放大 >> 电流信号放大或电压信号驱动能力加强 >> 电磁阀、比例阀门线性驱动器 >> 电磁开关线性控制器 >> 电磁驱动线圈或大功率负载 输入参数输出参数注: 电流输出型如果要求负载电阻500Ω,请另做注明 五、安装方式：》模块式安装：集成出的一个模块，主要用于焊接在PCB 板上，减少占用空间的一种安装方式。

直流电压隔离变送器的作用随着现代工业自动化的发展，各种传感器的应用越来越广泛。

传感器的信号往往是微弱的模拟电信号，而现场的控制系统则需要数字信号进行处理和传输。

直流电压隔离变送器正是起到了将传感器信号转化为可靠的数字信号的作用，从而实现了传感器和控制系统之间的隔离。

直流电压隔离变送器是一种常见的工业自动化装置，它主要由输入端、输出端和隔离电源组成。

在输入端，直流电压隔离变送器接收来自传感器的模拟电压信号，经过内部的放大、滤波和线性化处理，将其转化为标准的直流电压信号。

然后，这个直流电压信号通过隔离电源提供给输出端，并且在输出端与控制系统进行连接。

直流电压隔离变送器的主要作用有以下几个方面：1. 信号隔离保护：传感器和控制系统之间的隔离是直流电压隔离变送器最主要的功能之一。

由于现场环境的复杂性和工业设备的特殊性，传感器所产生的信号往往会受到各种干扰，如电磁干扰、噪声干扰等。

直流电压隔离变送器能够将传感器的信号与控制系统隔离开来，避免干扰信号对控制系统产生影响，提高系统的可靠性和稳定性。

2. 信号放大与滤波：直流电压隔离变送器具有信号放大和滤波的功能，可以将微弱的传感器信号放大到控制系统所需的标准电压范围。

同时，它还能对信号进行滤波处理，去除掉传感器信号中的噪声和干扰，使得输出的信号更加稳定和可靠。

3. 信号线性化：传感器的输出信号往往是非线性的，而直流电压隔离变送器能够对这些非线性信号进行线性化处理，使得输出信号与输入信号之间保持一定的线性关系。

这样一来，控制系统就能够更加准确地对输入信号进行分析和处理，提高了系统的控制精度和可靠性。

4. 传输距离延长：由于信号隔离和放大的功能，直流电压隔离变送器能够将传感器信号的传输距离延长。

传感器信号往往是微弱的模拟信号，传输距离较长时容易受到信号衰减和干扰的影响。

而通过直流电压隔离变送器的放大和隔离处理，可以将信号的传输距离延长到更远的位置，使得传感器和控制系统之间的距离可以更加灵活和方便。

隔膜液位变送器概述隔膜液位变送器也称为隔膜式液位变送器，是液位测量中常用的一种变送器。

它采用压力传感器将液位产生的压力信号转换为电信号输出，并配合隔离膜隔离测量介质和传感器。

其主要应用于化工、石油、医药、制药、食品、卫生、供水等行业的液位测量及控制。

原理隔膜式压力传感器的测量原理是根据物理学的压力传递原理来实现的。

当液体或气体作用在隔膜上时，隔膜会受到压力变化并产生变形，变形产生的位移通过传感器的杆塞转换为电信号输出。

由于压力传感器与测量介质之间有隔膜隔离，因此能够避免测量介质污染和传感器受到液体侵蚀等问题，具有较高的安全性和耐腐蚀性能。

特点•良好的隔离性能：隔膜式压力传感器在测量液位时，传感器与测量介质之间有一层隔离隔膜，从而实现了压力信号的隔离，避免了测量介质对传感器的影响，保证了较高的测量精度。

•良好的适应性：隔膜式压力传感器可以适用于各种不同的测量介质，包括液体、气体等不同类型的介质，具备了较好的测量通用性和适应性。

•耐腐蚀性强：由于隔膜式压力传感器与测量介质之间有隔离隔膜，因此可以防止传感器受到介质的化学腐蚀，具备较强的耐腐蚀性能。

•长寿命：隔膜式压力传感器的结构简单、性能稳定、使用寿命长，可以满足长期工作的需求。

•方便维护：隔膜式压力传感器维护简单，易于安装和使用，对于一些需要定期保养的工程来说，非常实用。

应用场景隔膜液位变送器主要应用于以下场景：•石油化工行业：石油化工行业中的各类化工生产设备需要精确测量和控制液位，隔膜式压力传感器的性能可以满足这种需要。

•制药行业：制药行业中药品的浓度和纯度需要精确的控制，隔膜式压力传感器可以满足这种需要。

•食品卫生行业：食品工业和医疗卫生行业中对于生产场合和产品要求的卫生要求较高，隔膜式压力传感器的隔离膜可以有效地保证生产场合和产品的卫生水平。

•供水行业：供水行业需要实时监测和控制水的水位变化，隔膜式压力传感器可以精确测量和控制水位，保障供水的稳定性和安全性。

压力/差压变送器的应用及选型变送器是如何工作的在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。

变送器常用来测量压力、差压、真空、液位、流量和密度等。

变送器有两线制、三线制和四线制之分，两在诸类仪表中，变送器的应用*广泛、*普遍，变送器大体分为压力变送器和差压变送器。

变送器常用来测量压力、差压、真空、液位、流量和密度等。

变送器有两线制、三线制和四线制之分，两线制变送器尤多。

有智能和非智能之分，智能变送器渐多。

有气动和电动之分，电动变送器居多。

另外，按应用场合有本安型和隔爆型之分。

按应用工况变送器的紧要种类如下：低（微）压/低差压变送器中压/中差压变送器高压/高差压变送器绝压/真空/负压差压变送器高温/压力、差压变送器耐腐蚀/压力、差压变送器易结晶/压力、差压变送器变送器的选型通常依据安装条件、环境条件、仪表性能、经济性和应用介质等方面考虑。

实际运用中分为直接测量和间接测量；其用途有过程测量、过程掌控和装置联锁。

常见的变送器有一般压力变送器、差压变送器、单法兰变送器、双法兰变送器、插入式法兰变送器等。

压力变送器和差压变送器单从名词上讲测量的是压力和两个压力的差，但它们间接测量的参数是有很多的。

如压力变送器，除测量压力外，它还可以测量设备内的液位。

在常压容器测量液位时，需用一台压变即可。

当测量受压容器液位时，可用两台压变，即测量下限一台，测量上限一台，它们的输出信号可进行减法运算，即可测出液位，一般选用差压变送器。

在容器内液位与压力值不变的情况下它还可以用来测量介质的密度。

压力变送器的测量范围可以做的很宽，从绝压0开始可以到100MPa（一般情况）。

压力/差压变送器介绍差压变送器除了测量两个被测量压力的差压值外，它还可以搭配各种节流元件来测量流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。

原理从压力和差压变送器制作的结构上来分有一般型和隔离型。

一般型的测量膜盒为一个，它直接感受被测介质的压力和差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中心，接受被测压力的膜片为外膜片。

隔离变送器的隔离原理隔离变送器（Isolation Transmitter）是一种常用的电子设备，用于将输入信号转换为隔离输出信号。

它的主要目的是实现输入信号和输出信号之间的电气隔离，避免它们之间的相互干扰和互联。

隔离变送器有许多应用领域，如工业自动化、电力系统、仪器仪表等。

电气隔离是指通过使用绝缘材料和绝缘设计来隔离输入和输出回路。

它主要基于以下几个原理：1.透明隔离：透明隔离器是最基本的电气隔离方法。

它使用绝缘材料例如绝缘胶层将信号传输线路中的电流进行隔离，防止信号泄漏或干扰。

2.高阻抗：输入和输出回路之间的高阻抗可以减少电流的流动，从而实现隔离。

3.磁隔离：使用磁隔离器可以通过电感耦合实现输入和输出之间的隔离。

磁隔离器将输入信号的变化转换为磁场变化，然后通过电感耦合的方式将磁场传递到输出回路中，从而实现传输信号的隔离。

光电隔离是利用光能传输信号，通过光电转换器将输入信号转换为光信号，并通过光纤或光耦合器件将光信号传递到输出端，然后再将光信号转换为电信号。

它基于以下原理：1.光电转换：输入信号被光敏元件（例如光敏电阻或光电二极管）接收，并将其转换为光信号。

光敏元件可以将光能转化为电能，实现输入信号的隔离。

2.光传输：光纤或光耦合器件用于传输光信号，有效地隔离了输入和输出之间的电气信号。

3.光电转换：在接收端，光信号通过光电转换器（例如光电二极管或光敏晶体管）转换为电信号，实现信号的隔离。

无论是电气隔离还是光电隔离，隔离变送器在工作过程中都是通过将输入信号与输出信号之间的电气连接进行阻断，使用隔离材料或光纤来阻止信号传输。

这样可以防止输入端的噪声、干扰或高电压对输出端的设备或信号造成损害或干扰。

此外，隔离变送器通常还采用增益和缓冲放大器来提高信号质量和精度，以满足不同的应用需求。

它们可以提供更好的信号传输和隔离效果，同时保持输入和输出之间的电气隔离。

总之，隔离变送器通过电气和光学隔离的原理，能够实现输入信号与输出信号之间的安全分离，保持信号的完整性和准确性，同时提供保护设备和人员的功能。

热电阻温度信号隔离变送分配器（一路PT100输入两路模拟信号输出DIN导轨安装式）主要特性:>>输入：Pt100(-200~+600℃)(范围可选择)也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等>>输出信号：4~20mA，0~5V，0-10V 等标准信号>>辅助电源：5V、9V、12V、15V或24V直流单电源供电>>工业级温度范围: - 45 ~ + 85 ℃>>精度等级：0.2级(FSR%，相对于温度)>>内含线性化和长线补偿功能>>隔离耐压：2500VDC(1mA,60S)，输入/输出1/输出2/电源四隔离>>安装方式：DIN35导轨安装>>外形尺寸：106.7x79.0x25.0mm图1 模块外观图概述:贝福科技研发的热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送(传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。

该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。

输入、输出1、输出2和辅助电源之间是完全隔离（四隔离），可以承受2500VDC的隔离耐压。

产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。

DIN12系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:DIN12 - Z□- T□- P□- A/V□输入类型：Z 温度范围：T 供电电源：P 输出型号：A或者V代码T 代码P 代码电流：A 代码电压：V 代码PT100 Z1 -20-100℃T1 24VDC P1 0-20ma A3 0-5V V1PT10 Z2 0-100℃T2 12VDC P2 4-20ma A4 0-10V V2Cu100 Z3 0-150℃T3 5VDC P3 用户自定义Au 1-5V V6Cu50 Z4 0-200℃T4 15VDC P4 用户自定义VuPt1000 Z5 0-400℃T5用户自定义Tu选型举例1：输入：Pt100 温度范围：-20~100℃供电电压：24V 输出：4-20mA型号：DIN12-Z1-T1-P1-A4选型举例2：输入：Pt1000 温度范围：0~200℃供电电压：12V 输出：0-10V型号：DIN12-Z5-T4-P2-V2通用参数：精度------- 0.2% （相对于温度）输入------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000, Pt10, Cu50, Cu100等热电阻。

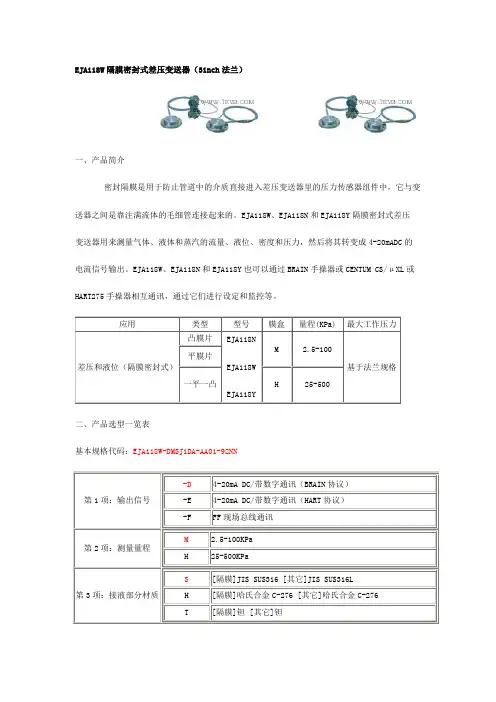

什么是隔离型压力变送器？
我们已经了解了差压变送器的工作原理，这次学习隔离型压力变送器。

什么是隔离型压力变送器？
同普通压力表变送器一样，隔离型压力变送器内部也存在一个测量膜盒，只不过隔离型压力变送器的测量膜盒里有两个膜片，一个为外膜片，用于测量被测压力，另一个为内膜片，他的作用与普通压力变送器的膜片一样，用于直接感受压力。

两个膜片中间密封存在稳定液体，一般为硅油。

当我们需要测量压力时，外膜片首先感应到压力，然后将压力原封不动的传递给密封液体，最后由内膜测出压力值。

那么，什么情况下需要用到隔离型压力变送器呢？
隔离型变送器主要用于特殊介质的压力测量。

第一种情况，如被测介质离开设备后会结晶产生固体，如果使用的是普通压力变送器，就需要取出介质，不然介质留在压力变送器中，会堵塞导压管与膜盒损害甚至终结压力变送器的准确性与寿命，所以这种情况下，我们会选用隔离型压力变送器。

隔离型变送器通常被制作成法兰安装，这种安装方式为，在被测设备上开口加法兰变送器，安装后，它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般也就不会造成结晶堵塞。

第二种情况，当被测介质需求结晶温度较高时，可以选择将膜片凸出，将传感膜片插入设备内部，即选用插入式法兰变送器。

隔离型压力变送器对材质的要求较高，且制作复杂，所以它的价格较于普通压力变送器也更加昂贵。

配备V9串口编程线，通过PC上位机软件对12种输入类型、测量量程等参数进行组态。

Hong Run Precision Instruments Co., LtD.输入输入信号输出输出信号输出负载电源电源功耗其它参数电气隔离电路限制饱和电流工作温度相对湿度保存温度安装方式安装尺寸响应时间电磁兼容性适用现场设备热电阻(RTD)、热电偶(TC)4～20mARL≤(Ue-10)/0.021DC12～40V一进一出功耗：≤1WU=2000VAC ≤22mA低端3.8mA；高端21mA -20～60℃25%～85%RH -20～60℃35mmDIN导轨安装13*108*121.2mm(宽*高*深)≤1S符合GB/T18268工业设备应用要求（IEC 61326-1）二三线制热电阻、热电偶传感器输入类型与传输精度：说明：1．以上精度数据是在环境温度20℃±2℃的条件下测试所得。

2．输出精度“%”是相对于设定的量程范围。

3．热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。

型 号热电阻(RTD)热电偶(TC)类 型Pt100Cu50B E J K N R S T测量范围-200.0～850.0℃-50.0～150.0℃400～1800℃-100～1000℃-100～1200℃-180～1372℃-180～1300℃-50～1768℃-50～1768℃-200～400℃最小测量范围20℃20℃500℃50℃50℃50℃50℃500℃500℃50℃转换精度(取较大值)±0.1%量程或±0.2℃±0.1%量程或±0.2℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃备注：隔离智能温度变送器(回路供电)只能选择一进一出或二进二出。
