实习报告报告日期:[[报告日期]]报告人:实习生实习单位:XXX公司实习内容:重磁电震一、实习背景作为一名实习生,我有幸参与了XXX公司的重磁电震项目。
该项目是一项地质勘探技术,主要用于寻找地下资源,如油气、矿产等。
通过这次实习,我不仅提高了自己的专业技能,还深入了解了重磁电震在地质勘探中的应用。
二、实习过程在实习期间,我主要参与了以下几个方面的工作:1. 数据采集:在野外进行重磁电震数据采集,使用专业的仪器设备,按照预定的测线进行测量。
在数据采集过程中,我学会了如何操作仪器,处理数据,并保证数据的准确性和可靠性。
2. 数据处理:将采集到的重磁电震数据进行处理,提取有用信息,制作成果图。
在这个过程中,我学会了使用专业的数据处理软件,对数据进行预处理、滤波、叠加等操作,提高了数据的质量。
3. 资料解释:根据处理后的数据,进行资料解释,判断地下资源的分布情况。
在这个过程中,我学会了如何分析重磁电震数据,识别地下地质体的性质和分布特征,为后续的勘探工作提供依据。
4. 报告编写:将实习过程中的成果整理成报告,包括数据处理结果、资料解释结论等。
通过编写报告,我对实习内容进行了总结和反思,提高了自己的写作能力。
三、实习收获通过这次实习,我收获颇丰,具体表现在以下几个方面:1. 提高了专业技能:通过实际操作,我掌握了重磁电震数据采集、处理和解释的基本方法,提高了自己的专业技能水平。
2. 增强了实践能力:在实习过程中,我学会了如何解决实际问题,锻炼了自己的实践能力。
3. 拓宽了视野:通过实习,我了解了重磁电震在地质勘探中的应用,拓宽了自己的视野。
4. 培养了团队合作精神:在实习过程中,我与同事们共同完成任务,培养了团队合作精神。
四、实习总结通过这次实习,我对重磁电震技术有了更深入的了解,对自己的专业有了更明确的定位。
在今后的学习和工作中,我将继续努力提高自己的专业素养,为地质勘探事业做出贡献。
(完)。
中国地质大学(武汉)地空学院姓名:陈亮班级: 061132学号: 480指导老师:杨宇山目录一、地质任务3二、工区概况3三、数据整理4一、重力资料数据整理4二、磁场资料数据整理6四、材料图4五、研究区重磁异常分析10六、重磁资料数据处理131、重力场延拓132、磁场化极处理 163、重力场的分离 174、磁场的分离185、重磁资料导数换算处理20七、局部重磁异常分析25八、学习总结25一、地质任务(1)将布格重力异常Δg和磁异常ΔT整理出来,计算布格重力异常和磁异常的总精度。
(2)利用surfer绘制测点点位图(即实际材料图),布格重力异常平面图,磁异常ΔT平面图。
(3)根据密度统计表分析研究区的物性特征。
(4)分析研究区重磁异常特征。
(5)对重磁资料进行处理(化极、延拓、导数换算等并绘制结果图件),并进行断裂构造分析。
(6)提取与矿有关的局部重磁异常(绘制结果图件),并进行对应分析,区分矿与非矿异常、磁铁矿与磁铁矿的可能分布范围。
(7)撰写报告。
二、工区概况研究区位于我国中东部地区,地理坐标为东经°—°,北纬°—°,处在我国非常重要的铁多金属矿成矿带西段。
在以往地质、物探工作基础上,2015年3月人们在研究区中部完成了面积为5km²(×2km,线距50m,点距20m,测向方位角0度)的1:5000地面重磁扫面工作。
此次重力施工设计精度为50μGal,磁测施工设计精度为5nT,共完成了3116个测点,检查点159个,重力观测误差为μGal,磁测观测误差为;重力近区地改范围0~20m,在野外完成,采用差分GPS(RTK)进行8方位方形域测量,检查点59个,误差为μGal。
点位测量采用RTK差分GPS进行测量,检查313个点,高程测量误差为,平面位置测量误差为。
研究区铁矿赋存于燕山期早的中酸性岩与三叠系地层的接触部位,研究区经历了后期的构造变动,断裂构造发育,浅表磁铁矿经历了风化和淋滤作用后,形成了50%以上的高品位赤铁矿。
重磁资料采集与处理实习一、实习目的(1)通过本次实习,加深对理论知识的认识和理解。
(2)熟悉Grapher和sufer以及matlab软件的使用,会进行基本的操作和数据处理。
二、实习内容(1)重磁数据的光滑、拟合、插值和网格化1、利用Grapher软件实现磁异常曲线的光滑、拟合与去噪上图红线代表线性光滑后的结果,可见磁异常在局部呈锯齿状,很可能地下分布有基性的喷出岩;蓝线代表10阶多项式拟合后的结果,可以反映区域场的变化情况。
将原始曲线改为散点图,可看出光滑后的效果。
2、利用Surfer软件实现磁异常数据的网格化与显示测区内测点分布图如下:打开sufer,点击Grid中出现Data,然后选中目标文件进行网格化,将网格化的文件在sufer中显示如下:(2)组合长方体重力异常计算与分析1、计算出多个长方体的重力异常,并将结果导出为GRD格式Model 1:X1 = -100; %长方体X方向起点坐标X2 = 100; %长方体X方向终点坐标Y1 = -100; %长方体Y方向起点坐标Y2 = 100; %长方体Y方向终点坐标Z1 = 10; %长方体Z方向起点坐标Z2 = 55; %长方体Z方向终点坐标经过matlab运行后导出mod_1.grdModel 2:X1 = 120; %长方体X方向起点坐标X2 = 180; %长方体X方向终点坐标Y1 = 120; %长方体Y方向起点坐标Y2 = 180; %长方体Y方向终点坐标Z1 = 1; %长方体Z方向起点坐标Z2 = 20; %长方体Z方向终点坐标经过matlab运行后导出mod_2.grdModel 3:X1 = -75; %长方体X方向起点坐标X2 = -125; %长方体X方向终点坐标Y1 = -75; %长方体Y方向起点坐标Y2 = -125; %长方体Y方向终点坐标Z1 = 1; %长方体Z方向起点坐标Z2 = 20; %长方体Z方向终点坐标经过matlab运行后导出mod_3.grd2、利用Sufer软件绘制重力异常平面等值线图Model 1:Model 2:Model 3:3、合并生成多个长方体组合模型的重力异常利用surfer中grid中的math进行组合。

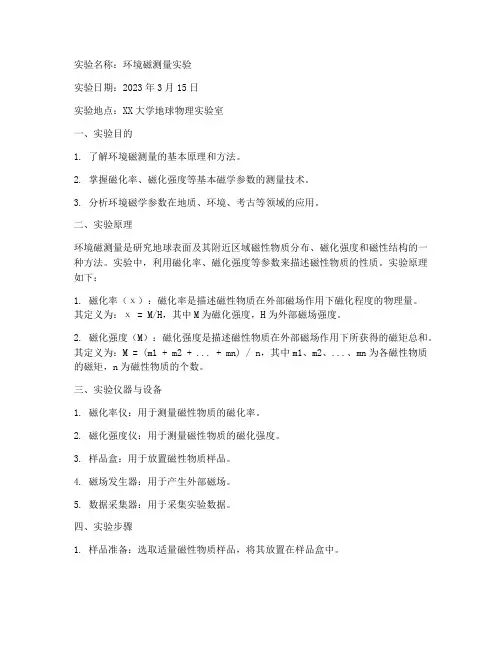

一、实验目的1. 了解重磁法的基本原理和应用领域。
2. 掌握重磁测量仪器的操作方法。
3. 通过实际操作,学会利用重磁法进行地质勘探。
二、实验原理重磁法是利用地球磁场和重力场在地球表面的异常分布来研究地球内部结构和地壳构造的一种地球物理勘探方法。
地球的磁场和重力场是由地球内部磁性物质和密度不均匀分布引起的。
通过测量地磁异常和重力异常,可以推断出地壳结构和岩性变化。
三、实验仪器与设备1. 重磁测量仪器:高精度磁力仪、重力仪。
2. 数据采集设备:笔记本电脑、数据采集卡。
3. 测量工具:测绳、测锤、罗盘。
四、实验步骤1. 场地选择:选择合适的地形,确保测量区域的平坦度和稳定性。
2. 仪器准备:将磁力仪和重力仪放置在测量区域,检查仪器是否正常工作。
3. 数据采集:a. 按照设计好的测线进行测量,记录每个测点的磁力值和重力值。
b. 利用罗盘确定测点的方位角。
c. 使用测绳和测锤确定测点的高程。
4. 数据整理:a. 将采集到的数据导入笔记本电脑,进行初步处理。
b. 根据实验要求,对数据进行滤波、平滑处理。
5. 结果分析:a. 利用重磁数据处理软件,对处理后的数据进行二维、三维可视化。
b. 分析地磁异常和重力异常分布规律,推断地壳结构和岩性变化。
五、实验结果与分析1. 磁力异常分析:a. 通过磁力异常图,可以看出测区内的磁性物质分布情况。
b. 磁性物质的分布与地壳结构和岩性变化密切相关。
2. 重力异常分析:a. 通过重力异常图,可以看出测区内的密度不均匀分布情况。
b. 密度不均匀分布与地壳结构和岩性变化密切相关。
六、实验结论1. 重磁法是一种有效的地球物理勘探方法,可以用于地质勘探、资源调查等领域。
2. 通过本次实验,掌握了重磁测量仪器的操作方法,学会了利用重磁法进行地质勘探。
3. 实验结果表明,重磁法在地壳结构和岩性变化研究中具有重要的应用价值。
七、实验注意事项1. 在实验过程中,要确保仪器的稳定性和准确性。
应用地球物理—重磁电读书报告姓名:***学号:***************攻读专业:固体地球物理学课程成绩:前言重力勘探是测量与围岩有密度差异的地质体在其周围引起的重力异常﹐以确定这些地质体存在的空间位置﹑大小和形状,从而对工作地区的地质构造和矿产分布情况作出判断的一种地球物理勘探方法。
磁法勘探是通过观测和分析由岩石、矿石(或其他探测对象)磁性差异所引起的磁异常,进而研究地质构造和矿产资源(或其他探测对象)的分布规律的一种地球物理勘探方法。
二者有广泛的应用,如研究地壳深部构造;研究区域地质构造,划分成矿远景区;掩盖区的地质填图,包括圈定断裂﹑断块构造﹑侵入体等;广泛用于普查与勘探可燃性矿床(石油﹑天然气﹑煤);查明区域构造,确定基底起伏,发现盐丘﹑背斜等局部构造;普查与勘探金属矿床(铁﹑铬﹑铜﹑多金属及其他),主要用于查明与成矿有关的构造和岩体,进行间接找矿;也常用于寻找大的﹑近地表的高密度矿体,并计算矿体的储量;工程地质调查;如探测岩溶,追索断裂破碎带等。
随著电子技术的发展和微处理机的广泛应用,测量磁场3个分量及其梯度的高精度航空磁力仪已经制成。
加上高精度的导航和数据处理,绘图和资料解释推断的自动化,今后航空磁法勘探将代替部分地面磁法勘探,并在工作过程中自动作出解释,绘出磁性体空间分布图。
利用这些图件,再结合其他资料,能可靠地对工作地区的地质构造作出推断,供找矿﹑找地下水﹑工程建设和地震预报等方面应用。
我国在改革开放以后,随着科学技术的飞速发展,在重磁勘探领域取得了令人瞩目的成就,在测量精度方面大大提高。
由于重磁法勘探应用广泛,成本不高,因此在勘探领域一般是其他勘探方法之前的首选方法。
由于地球区域复杂,通常要对所采集的数据进行各种处理,以去除各种无关影响,提取所要的结果。
同时根据处理结果对其进行解释,其中解释又分为定性解释与定量解释。
在本次课程中,重力和磁法方面,我们主要学习了重磁方法的基本理论知识,重磁异常的反演方法以及重磁资料的地质解释和在勘探中的应用等。

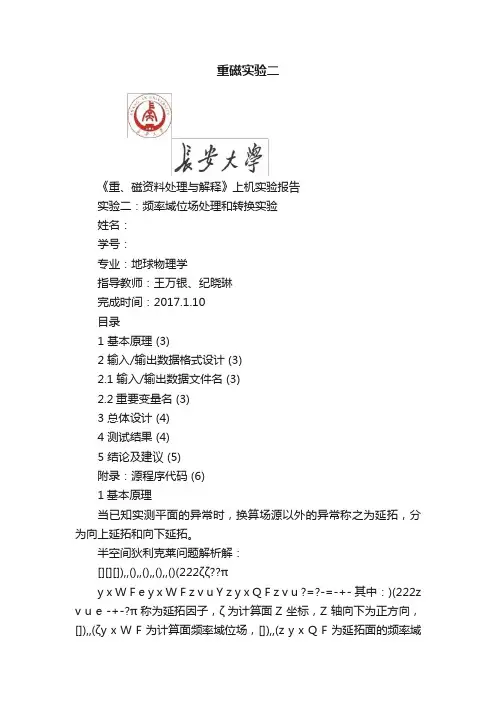

重磁实验二《重、磁资料处理与解释》上机实验报告实验二:频率域位场处理和转换实验姓名:学号:专业:地球物理学指导教师:王万银、纪晓琳完成时间:2017.1.10目录1 基本原理 (3)2 输入/输出数据格式设计 (3)2.1 输入/输出数据文件名 (3)2.2重要变量名 (3)3 总体设计 (4)4 测试结果 (4)5 结论及建议 (5)附录:源程序代码 (6)1基本原理当已知实测平面的异常时,换算场源以外的异常称之为延拓,分为向上延拓和向下延拓。
半空间狄利克莱问题解析解:[][][]),,(),,(),,(),,()(222ζζ??πy x W F e y x W F z v u Y z y x Q F z v u ?=?-=-+- 其中:)(222z v u e -+-?π称为延拓因子,ζ为计算面Z 坐标,Z 轴向下为正方向,[]),,(ζy x W F 为计算面频率域位场,[]),,(z y x Q F 为延拓面的频率域位场。
2 输入/输出数据格式设计2.1 输入/输出数据文件名输入数据和输出数据文件名均保存在“parameter.txt ”中。
第一行为输入的低高度观测面数据文件;第二行为输出的高高度观测面数据文件;第三行~第四行依次为输入的扩边比例因子和延拓高度。
A20_mag.grdA53_mag.grd1.53.32.2重要变量名filename_Field:低高度观测面数据文件filename_Conti:高高度观测面数据文件Field(m,n): 低高度观测面数据Conti(m,n): 高高度观测面数据error: 延拓后的均方误差factor_x: 扩边比例因子(>1.0)height: 延拓高度(>0:向上延拓,<0:向下延拓)Factor_Conti: 延拓因子point: 点数line: 线数m: 扩边以后总点数(满足2的幂次方)n: 扩边以后总线数(满足2的幂次方)3 总体设计4 测试结果图1 低高度观测面位场等值线图5 结论及建议(1)由高高度观测面位场等值线图(图2)可以看出,向上延拓的效果较好,能清晰地反映磁异常位置,等值线光滑,均方误差仅为1.660418。
实习报告一、实习背景及目的随着我国经济的快速发展,对矿产资源的需求越来越大,重磁勘探作为一种重要的地质勘探方法,在矿产资源调查、地质结构研究等方面发挥着重要作用。
本次实习旨在让我们了解重磁勘探的基本原理、方法及其在实际应用中的重要性,提高我们的实践能力和专业素养。
二、实习内容及过程1. 实习前的准备在实习开始前,我们参加了为期一周的重磁勘探理论知识培训,学习了重磁勘探的基本原理、方法及其在地质勘探中的应用。
通过培训,我们对重磁勘探有了初步的了解,为实习打下了良好的理论基础。
2. 实习过程实习过程中,我们分为若干小组,每组负责一块实习区域。
在导师的指导下,我们进行了实地观测、数据采集和处理、成果解释等工作。
(1)实地观测我们使用了重磁仪、经纬仪等设备,按照预定的测线进行了实地观测。
在观测过程中,我们认真记录了各项数据,并注意观察地磁场变化与地质环境的关系。
(2)数据采集和处理观测结束后,我们利用专业软件对所采集的数据进行了处理,得到了重磁异常图。
通过对异常图的分析,我们可以判断出地下矿产资源和地质结构的特点。
(3)成果解释在数据处理的基础上,我们结合地质资料,对重磁异常进行了解释。
通过解释,我们了解了实习区域的地磁场分布、地质结构、矿产资源分布等情况。
三、实习收获及体会通过本次实习,我们对重磁勘探有了更深入的了解,掌握了重磁勘探的基本方法及其在实际应用中的重要性。
同时,实习过程中培养了我们的团队合作意识、动手能力和解决问题的能力。
1. 巩固了理论知识实习过程中,我们将所学的重磁勘探理论知识与实际操作相结合,使我们对重磁勘探有了更深刻的认识。
2. 提高了实践能力通过实地观测、数据处理和成果解释等环节,我们熟练掌握了重磁勘探仪器的使用方法,提高了实践能力。
3. 培养了团队合作意识实习过程中,我们分组进行工作,共同完成实习任务。
在团队合作中,我们学会了沟通、协调和合作,培养了团队合作意识。
4. 增强了问题解决能力在实习过程中,我们遇到了许多实际问题,如数据异常处理、地质结构解释等。

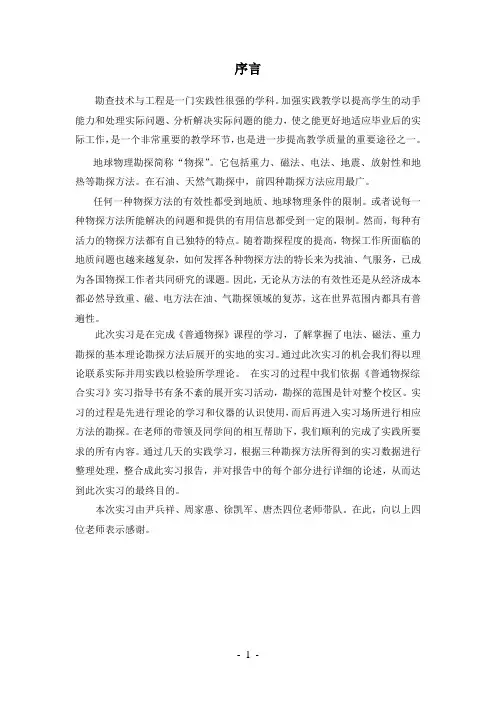

勘查技术与工程是一门实践性很强的学科。
加强实践教学以提高学生的动手能力和处理实际问题、分析解决实际问题的能力,使之能更好地适应毕业后的实际工作,是一个非常重要的教学环节,也是进一步提高教学质量的重要途径之一。
地球物理勘探简称“物探”。
它包括重力、磁法、电法、地震、放射性和地热等勘探方法。
在石油、天然气勘探中,前四种勘探方法应用最广。
任何一种物探方法的有效性都受到地质、地球物理条件的限制。
或者说每一种物探方法所能解决的问题和提供的有用信息都受到一定的限制。
然而,每种有活力的物探方法都有自己独特的特点。
随着勘探程度的提高,物探工作所面临的地质问题也越来越复杂,如何发挥各种物探方法的特长来为找油、气服务,已成为各国物探工作者共同研究的课题。
因此,无论从方法的有效性还是从经济成本都必然导致重、磁、电方法在油、气勘探领域的复苏,这在世界范围内都具有普遍性。
此次实习是在完成《普通物探》课程的学习,了解掌握了电法、磁法、重力勘探的基本理论勘探方法后展开的实地的实习。
通过此次实习的机会我们得以理论联系实际并用实践以检验所学理论。
在实习的过程中我们依据《普通物探综合实习》实习指导书有条不紊的展开实习活动,勘探的范围是针对整个校区。
实习的过程是先进行理论的学习和仪器的认识使用,而后再进入实习场所进行相应方法的勘探。
在老师的带领及同学间的相互帮助下,我们顺利的完成了实践所要求的所有内容。
通过几天的实践学习,根据三种勘探方法所得到的实习数据进行整理处理,整合成此实习报告,并对报告中的每个部分进行详细的论述,从而达到此次实习的最终目的。
本次实习由尹兵祥、周家惠、徐凯军、唐杰四位老师带队。
在此,向以上四位老师表示感谢。
一、实习的目的和意义 (1)二、实习任务的分配 (3)三、实习过程及数据采集 (5)四、实习数据分析与解释 (19)五、实习总结 (41)六、建议 (42)七、参考文献 (42)附录一实习掠影 (43)附录二实习数据 (45)一、实习目的和意义这次实习的目的是要我们通过本次实习,了解重力、磁法和电法等地球物理观测的工作方法;培养实验技能及对实际问题的分析和解决能力;掌握常用重、磁、电仪器的工作原理、并学会操作和使用;掌握各观测方法的基本数据分析和处理技能。
重磁资料采集与处理实习一、实习目的(1)通过本次实习,加深对理论知识的认识和理解。
(2)熟悉Grapher和sufer以及matlab软件的使用,会进行基本的操作和数据处理。
二、实习内容(1)重磁数据的光滑、拟合、插值和网格化1、利用Grapher软件实现磁异常曲线的光滑、拟合与去噪上图红线代表线性光滑后的结果,可见磁异常在局部呈锯齿状,很可能地下分布有基性的喷出岩;蓝线代表10阶多项式拟合后的结果,可以反映区域场的变化情况。
将原始曲线改为散点图,可看出光滑后的效果。
2、利用Surfer软件实现磁异常数据的网格化与显示测区内测点分布图如下:打开sufer,点击Grid中出现Data,然后选中目标文件进行网格化,将网格化的文件在sufer中显示如下:(2)组合长方体重力异常计算与分析1、计算出多个长方体的重力异常,并将结果导出为GRD格式Model 1:X1 = -100; %长方体X方向起点坐标X2 = 100; %长方体X方向终点坐标Y1 = -100; %长方体Y方向起点坐标Y2 = 100; %长方体Y方向终点坐标Z1 = 10; %长方体Z方向起点坐标Z2 = 55; %长方体Z方向终点坐标经过matlab运行后导出mod_1.grdModel 2:X1 = 120; %长方体X方向起点坐标X2 = 180; %长方体X方向终点坐标Y1 = 120; %长方体Y方向起点坐标Y2 = 180; %长方体Y方向终点坐标Z1 = 1; %长方体Z方向起点坐标Z2 = 20; %长方体Z方向终点坐标经过matlab运行后导出mod_2.grdModel 3:X1 = -75; %长方体X方向起点坐标X2 = -125; %长方体X方向终点坐标Y1 = -75; %长方体Y方向起点坐标Y2 = -125; %长方体Y方向终点坐标Z1 = 1; %长方体Z方向起点坐标Z2 = 20; %长方体Z方向终点坐标经过matlab运行后导出mod_3.grd2、利用Sufer软件绘制重力异常平面等值线图Model 1:Model 2:Model 3:3、合并生成多个长方体组合模型的重力异常利用surfer中grid中的math进行组合。
Muti-Model_1:(Model 1+Model 2)输出文件为muti-model_1.grd输出文件为muti-model_2.grd输出文件为muti-model_3.grd4、利用Surfer滑动平均方法,分离大小长方体异常首先点击grid,然后选择filtering中的moving-average,用滑动平均后的结果减去输出结果,即可得到。
Muti-Model_1:(Model 1+Model 2)Muti-Model_2:(Model 1+Model 3)Muti-Model_3:(Model 1+Model 2+Model 3)上述三种组合模型,第一个图像为原始磁异常,第二个为滑动平均后的结果,第三个为得到的局部磁异常图像,从图上可以看出滑动平均的不足,即会产生虚假异常。
(3)组合长方体模型重力异常边界分析1、计算出多个长方体的重力异常,并绘制其平面等值线图Muti-Model_1:(Model 1+Model 2)输出文件为muti-model_1.grd,平面等值线图如下:Muti-Model_2:(Model 1+Model 3)输出文件为muti-model_2.grdMuti-Model_3:(Model 1+Model 2+Model 3)输出文件为muti-model_3.grd2、利用Surfer软件求水平一阶方向导数Muti-Model_1:(Model 1+Model 2)SN first derivative:EW first derivative:NE first derivative:SE first derivative:SN first derivative:EW first derivative:NE first derivative:SE first derivative:SN first derivative:EW first derivative:NE first derivative:SE first derivative:Muti-Model_1:(Model 1+Model 2)Muti-Model_2:(Model 1+Model 3)Muti-Model_3:(Model 1+Model 2+Model 3)(4)组合球体磁异常分析假设组合球体模型位于武汉地区(磁化倾角45°,磁偏角0°),地面水平,且不考虑剩磁假设有这样三个磁性球体:---磁性球体1--X点坐标0 m--Y点坐标0 m-- 中心埋深50 m-- 半径20 m-- 磁化率0.2---磁性球体2--X点坐标-30 m--Y点坐标-30 m-- 中心埋深10 m-- 半径 3 m-- 磁化率0.2---磁性球体3--X点坐标50 m--Y点坐标50 m-- 中心埋深10 m-- 半径 3 m-- 磁化率0.2在200*200的区域分布,如下图所示:1、计算出球体Ha,Za和ΔT异常,并将结果导出为GRD格式利用老师所给matlab程序,将组合球体Ha,Za和ΔT异常依次导出结果记录为muti_sphere_Ha.grd , muti_sphere_Za.grd , muti_sphere_deltaT.grd .2、利用Sufer软件绘制磁异常平面等值线图muti_sphere_Ha.grd :muti_sphere_Za.grd :muti_sphere_deltaT.grd :对Ha异常处理:对Za异常处理:对deltaT异常处理:(5)球体磁异常分量转换与化极处理假设地磁倾角为45度,地磁偏角为0度,地面水平,不考虑剩磁。
1、计算单个斜磁化球体的Ha,Za和ΔT异常假设有这样一个磁性球体:---磁性球体--X点坐标0 m--Y点坐标0 m-- 中心埋深50 m-- 半径20 m-- 磁化率0.2在200*200的区域分布,如下图所示:利用老师所给的matlab程序计算单个磁性球体的异常,分别输出Ha.grd ,Za.grd ,deltaT.grd 。
对应的图像如下:Ha.grd:Za.grd :deltaT.grd :2、频率域分量转换处理:由ΔT计算出Za和Ha根据老师给的mm_fft.m 程序,我又做了修改,增加了两个选项,将处理后的结果依次导出为deltaT_trans_Za和deltaT_trans_Ha。
3、正演计算结果与分量转换结果的图形绘制与比较Za和deltaT_trans_Za:Ha和deltaT_trans_Ha:上图中第一幅图为正演计算结果所绘图像,第二幅图为经过频率域分量转换处理所绘图像。
从图像中可以看到经过傅里叶变换后边界存在的震荡效应。
这也是傅里叶变换再大的问题,从傅里叶本身的算法理论上,这个是不可避免的。
4、频率域化极处理:对ΔT进行化极,并与垂直磁化结果进行对比。
将muti_sphere文件中的magGI改为90,运行输出文件verti_deltaT。
上图中第一幅图为垂直磁化结果所绘图像,第二幅图为经过化极所绘图像。
从图像中可以看到经过傅里叶变换后边界存在的震荡效应,通过合适的扩大背景场区域或做一个扩边可以和正演结果更为接近。
(6)卫星重力异常的处理与解释The location of EarthS:16-26 W:8-18The picture of Google Earth1、利用下载的卫星重力异常和海底地形,网格化处理,并绘制等值线图将下载的数据cgi格式的文件转换成txt文件,然后直接用sufer进行网格化。
将网格化文件分别记录为gravity.grd和topography.grd。
然后绘制等值线图。
Gravity.grd:Topography.grd:2、海底地形校正,得到布格重力异常,并绘制等值线图根据布格校正公式BA = FA - 0.0419 * ( 1.64 * Dw)(其中FA为自由空间重力异常,BA 为布格重力异常,Dw为海底深度,向上为正),利用surfer中Math代入公式,输出文件BA.grd。
然后绘制等值线图。
3、布格重力异常解析延拓首先要对BA.grd做一个转换处理,变成sufer6 Text.grd ,命名为convert BA.grd。
将布格重力异常导入Matlab,分别求1km,2km,5km,10km,20km,50km,并保存计算结果。
将延拓后前后的图像进行对比,第一幅为延拓前,第二幅为延拓后。
BA_UC_1.grd:BA_UC_5.grd:BA_UC_10.grd:BA_UC_50.grd:4、利用向上延拓方法,实现布格重力异常位场分离通过3中图像的对比,可以将向上延拓5km和10km得到重力异常作为区域场,然后再求取局部异常,从而实现重力异常位场分离。
下图第一个图为原图像,第二个图为通过延拓得到的背景场,第三个为局部异常。
延拓5km作为背景场:。
