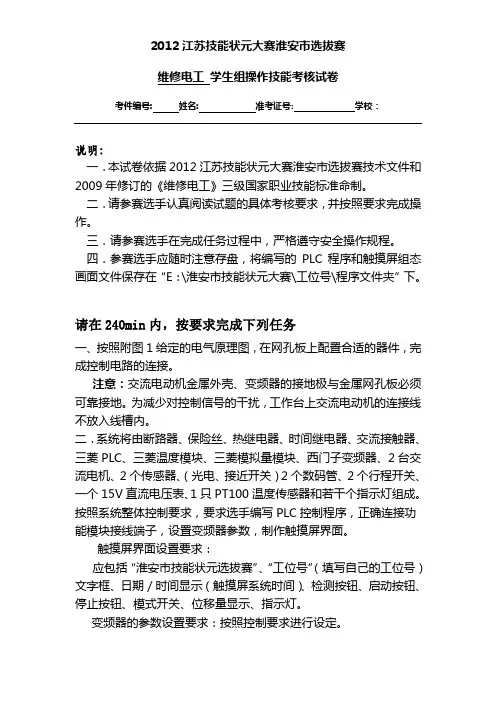

考件编号: 姓名: 准考证号:学校：说明：一．本试卷依据2012江苏技能状元大赛淮安市选拔赛技术文件和2009年修订的《维修电工》三级国家职业技能标准命制。
二．请参赛选手认真阅读试题的具体考核要求，并按照要求完成操作。
三．请参赛选手在完成任务过程中，严格遵守安全操作规程。
四．参赛选手应随时注意存盘，将编写的PLC程序和触摸屏组态画面文件保存在“E：\淮安市技能状元大赛\工位号\程序文件夹”下。
请在240min内，按要求完成下列任务一、按照附图1给定的电气原理图，在网孔板上配置合适的器件，完成控制电路的连接。
注意：交流电动机金属外壳、变频器的接地极与金属网孔板必须可靠接地。
为减少对控制信号的干扰，工作台上交流电动机的连接线不放入线槽内。
二．系统将由断路器、保险丝、热继电器、时间继电器、交流接触器、三菱PLC、三菱温度模块、三菱模拟量模块、西门子变频器、2台交流电机、2个传感器、（光电、接近开关）2个数码管、2个行程开关、一个15V直流电压表、1只PT100温度传感器和若干个指示灯组成。
按照系统整体控制要求，要求选手编写PLC控制程序，正确连接功能模块接线端子，设置变频器参数，制作触摸屏界面。
触摸屏界面设置要求：应包括“淮安市技能状元选拔赛”、“工位号”（填写自己的工位号）文字框、日期／时间显示（触摸屏系统时间）、检测按钮、启动按钮、停止按钮、模式开关、位移量显示、指示灯。
变频器的参数设置要求：按照控制要求进行设定。
考件编号: 姓名: 准考证号:学校：系统整体控制要求一、部件的初始位置系统启动前，有关部件必须在规定的位置，这些位置称作初始位置。
有关部件的初始位置是：接近开关传感器KK1、光电传感器S1工作在无料检测状态，温度传感器PT100放在常温环境下，行程开关SQ2、SQ3断开，15V直流电压表在初始位置上，主传送带电机M1、加工电机M2不转动。
初次上电时，若上述部件都在初始位置，指示灯ＨＬ３灯亮，表示设备各部件在初始位置。
江苏省第一届“江苏技能状元”大赛CAD机械设计项目竞赛技术文件（征求意见稿）一、大赛目的为贯彻科教与人才强省战略，加快高技能人才队伍建设，通过“以赛促学，以赛促训”，以技能竞赛为平台，促进高技能人才的培养，促进产业升级和增强企业国际化竞争力，营造尊重技能、钻研业务、敬业爱岗、勇于创新的良好氛围，打造全省高技能人才队伍，为我省实现“两个率先”提供优质的人力资源。
二、组别和参赛选手资格：本次竞赛设企业职工组和学生组两个组别。
凡是从事相关职业或专业的一线企业职工（非本省户籍的职业要求在江苏工作3年年以上，缴纳3年以上社会保险费），且年龄不超过50周岁（1962年8月1日以后出生），在校高职、高专、技工院校、中专和高等院校学生（含应届毕业生），且年龄不超过22周岁（1990年8月1日以后出生），均可以报名参加相应组别和职业（工种）的竞赛。
三、竞赛方式竞赛由理论比赛和操作技能比赛两部分组成。
理论比赛占20%的比重，操作技能比赛占80%的比重，均采用闭卷方式进行考核。
四、竞赛内容率先在国内职业技能大赛中采用国家《制图员》职业标准和世界技能组织第41届世界技能大赛《机械工程设计CAD》技术标准相结合的方式开发竞赛试题。
职工组和学生组理论竞赛采用一样的试题和评分标准。
学生组绘图技能应至少达到国家职业标准《绘图员》高级工要求。
职工组绘图技能应至少达到国家职业标准《绘图员》技师的要求。
职工组技能竞赛试题的难度和工作量均超过学生组。
（一）理论知识竞赛范围比重、类型1、试题范围与配分比重以通用机械产品设计与加工知识为主，行业相关（如航空航天、汽车、医疗、能源）专门知识为辅。
详见第五部分.2、试题类型采用单选题（4选1）和填空题的命题形式。
（参赛选手自带答题用2B铅笔、橡皮、钢笔或水笔）3、竞赛时间竞赛时间为60分钟。
4、命题方式专家命题与题库相结合。
（二）实际操作竞赛试题形式、技能要求、考核时间、参考样题1、实际操作试题形式由2个独立模块组成的，每个模块考3小时，共6小时实操时间。
第三届江苏省技能状元大赛信息网络布线项目样题参赛选手入场和结束注意事项第1．参赛选手按比赛工位号进入竞赛工位（后称赛位），并能够明示自己的赛位号，接受裁判组检，查，禁止进入其它赛位。
比赛期间选手不再变更赛位，比赛在同一个赛位进行。
第2. 参赛选手进入赛位后，不能私自开始进行操作比赛，首先仔细检查竞赛设备和器材是否齐全和完整，设备性能是否正常，然后填写赛位器材确认表。
如果发现问题请举手联系裁判，裁判组及时解决选手发现的问题，保证竞赛公平公正的顺利进行。
第3. 赛位检查完毕并且提交器材确认表后，全体参赛选手统一站立在赛位外边，裁判长宣布竞赛开始，吹响比赛哨音后再次进入赛位开始正式比赛。
第4. 竞赛结束前5分钟，选手检查和完善竞赛任务，整理工具和清洁场地。
第5. 竞赛结束时，裁判长吹响哨音宣布竞赛结束，全体选手离开赛位，并且站立在赛位外边，等待裁判长宣布后统一离开竞赛场地。
第6. 比赛题目由一名选手独立完成，比赛过程中不允许相互交流。
第2页FD操作台（1）BD（2）（3）（4）住宅箱（5）（6）图1 竞赛工位立体示意图根据竞赛工位立体示意图（图1）所示，请选手注意下列规定：1)BD模拟建筑物子系统网络配线机柜。
2)FD1使用1个9U壁挂机柜，模拟建筑物的楼层管理间机柜。
3)住宅信息箱使用1个9寸壁挂机柜。
4)双口示意的面板内安装信息模块。
5)表示双口面板。
6)表示光纤面板。
7)表示TV面板。
8)表示Φ20PVC线管。
9)表示20 PVC线槽或40PVC线槽。
竞赛工作任务一：建筑物网络布线系统（上午3小时完成）总分300分请认真研读图纸和技术要求，特别注意工作任务的种类、缆线长度、路由和端接位置、合理规范理线、现场管理等，请规范安装，优先保证质量，在规定时间内完成竞赛任务。
（1）1A、1B、1C、1D、1E配线架安装（15分）按照图2所示位置，在网络配线端接实训装置上安装1A、1B、1C、1D，1E配线架,要求安装位置正确，横平竖直，安装牢固，没有松动，螺丝两边安装垫片。

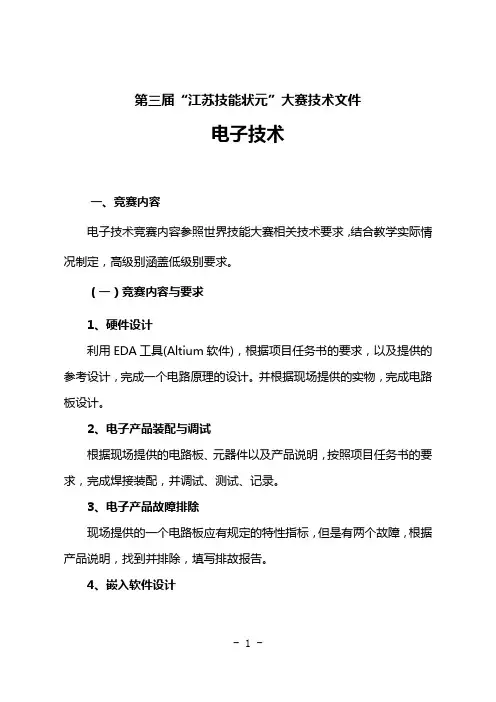

第三届“江苏技能状元”大赛技术文件电子技术一、竞赛内容电子技术竞赛内容参照世界技能大赛相关技术要求，结合教学实际情况制定，高级别涵盖低级别要求。
（一）竞赛内容与要求1、硬件设计利用EDA工具(Altium软件)，根据项目任务书的要求，以及提供的参考设计，完成一个电路原理的设计。
并根据现场提供的实物，完成电路板设计。
2、电子产品装配与调试根据现场提供的电路板、元器件以及产品说明，按照项目任务书的要求，完成焊接装配，并调试、测试、记录。
3、电子产品故障排除现场提供的一个电路板应有规定的特性指标，但是有两个故障，根据产品说明，找到并排除，填写排故报告。
4、嵌入软件设计根据现场提供的电路板、产品说明和项目任务书的要求，在基于keil C的环境下，借助仿真工具，在参考设计的基础上，完成嵌入软件的设计，实现指定的功能和指标。
处理器芯片采用C8051F系列8位单片机。
（二）竞赛时间技能竞赛时间为6小时。
（三）命题方式专家命题。
提前一个月公布样题、硬件设计及嵌入软件设计所使用的关键元器件、开发工具。
二、竞赛场地与设备（一）竞赛场地1、竞赛工位：每个工位占地不少于200cm×100cm，实训台1张、且标明工位号，工作电脑1台、凳子1张。
2、赛场每工位提供独立控制并带有漏电保护装置的220V单相交流电源，供电系统有必要的安全保护措施及断电应急措施。
（二）赛场设备(每工位)见表1。
表1 设备配置（三）赛场提供的竞赛器材1、按工作任务书要求提供的电子产品所需元器件；2、电路板；3、连接导线、焊锡等器材；4、静电手环。
（四）选手自带工具1、电子产品装配及焊接工具、焊锡、助焊剂等；2、数字万用表；3、直尺、游标卡尺、文具用品。
注：选手自带的物品中不能有参赛选手和学校的任何标志。
三、成绩评定（一）硬件设计模块根据选手提供的设计文件进行评分。
多个裁判独立评分，得分进行综合。
（二）电子产品装配与调试、故障排除模块根据赛件和答卷进行评分。

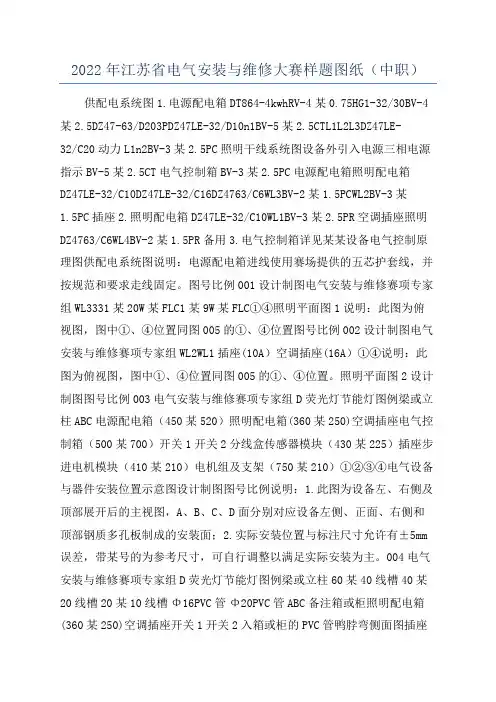

2022年江苏省电气安装与维修大赛样题图纸（中职）供配电系统图1.电源配电箱DT864-4kwhRV-4某0.75HG1-32/30BV-4某2.5DZ47-63/D203PDZ47LE-32/D10n1BV-5某2.5CTL1L2L3DZ47LE-32/C20动力L1n2BV-3某2.5PC照明干线系统图设备外引入电源三相电源指示BV-5某2.5CT电气控制箱BV-3某2.5PC电源配电箱照明配电箱DZ47LE-32/C10DZ47LE-32/C16DZ4763/C6WL3BV-2某1.5PCWL2BV-3某1.5PC插座2.照明配电箱DZ47LE-32/C10WL1BV-3某2.5PR空调插座照明DZ4763/C6WL4BV-2某1.5PR备用3.电气控制箱详见某某设备电气控制原理图供配电系统图说明：电源配电箱进线使用赛场提供的五芯护套线，并按规范和要求走线固定。
图号比例001设计制图电气安装与维修赛项专家组WL3331某20W某FLC1某9W某FLC①④照明平面图1说明：此图为俯视图，图中①、④位置同图005的①、④位置图号比例002设计制图电气安装与维修赛项专家组WL2WL1插座(10A）空调插座(16A）①④说明：此图为俯视图，图中①、④位置同图005的①、④位置。
照明平面图2设计制图图号比例003电气安装与维修赛项专家组D荧光灯节能灯图例梁或立柱ABC电源配电箱（450某520）照明配电箱(360某250)空调插座电气控制箱（500某700）开关1开关2分线盒传感器模块（430某225）插座步进电机模块（410某210）电机组及支架（750某210）①②③④电气设备与器件安装位置示意图设计制图图号比例说明：1.此图为设备左、右侧及顶部展开后的主视图，A、B、C、D面分别对应设备左侧、正面、右侧和顶部钢质多孔板制成的安装面；2.实际安装位置与标注尺寸允许有±5mm 误差，带某号的为参考尺寸，可自行调整以满足实际安装为主。
2022江苏机电一体化技能竞赛模拟题高职学生组20*X职业院校技能大赛电工电子技术技能比赛机电一体化装置安装与除错（高职学生组）工作任务书江苏•XX20xx年xx月说明：一、本试卷依据20xx'江苏省职业学校技能大赛电工电子类实施方案的要求和2001年颁布的《维修电工高阶》国家职业标準命制；二、请参赛选手仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答；三、操作技能竞赛时要遵守考场纪律，服从赛场治理人员指挥，以保证竞赛安全顺利进行。
一、竞赛装置及工艺过程描述yl-335b自动生产线由供料、输送、装配、加工和分拣等5个工作站组成，各工作站均设定一台pic承担其掌握任务，各pic之间通过rs485序列通讯的方式实现互连，构成分散式的掌握系统。
系统主令工作讯号由连线到输送站pic的触控一、竞赛装置及工艺过程描述yl-335b自动化生产线由供料、装配、加工、分拣和输送等5个工作站组成，各工作站均设定一台plc承担其掌握任务，plc之间通过rs485序列通讯的方式实现互连，构成分散式的掌握系统。
系统主令工作讯号由连线到装配站plc的触控式萤幕人机介面供应,整个系统的主要工作状态除了在人机介面上显示外，系统全线执行状态下尚须由安装在装配单元的棒式警示灯来显示相关状态:1）系统上电后黄色指示系统待机;2）系统启动后绿色指示系统执行;3）系统执行过程中假如出现暂停/急停时要增加红灯闪亮;4）系统报警时三个灯同时亮。
（具体要求见后面内容）。
自动生产线的工作目标是：对一批金属或白色塑料或黑色塑料工件进行嵌入零件装配和压紧加工，然后按规格要求分拣成品。
二、自动生产线装置机械部件安装1、完成yl-335b自动生产线的供料、装配、加工和分拣单元的局部装配工作，并安装在yl-335b的工作桌面上。
yl-335b自动生产线各工作单元装置局部的安装位置如图1所示。
图中，长度单位为毫米。
图1yl-335b自动生产线装置俯检视2、各工作单元装置侧局部的装配要求如下：(1)供料、加工单元装置侧局部的装配工作已经完成，请完成各单元在装置檯面上的定位工作。

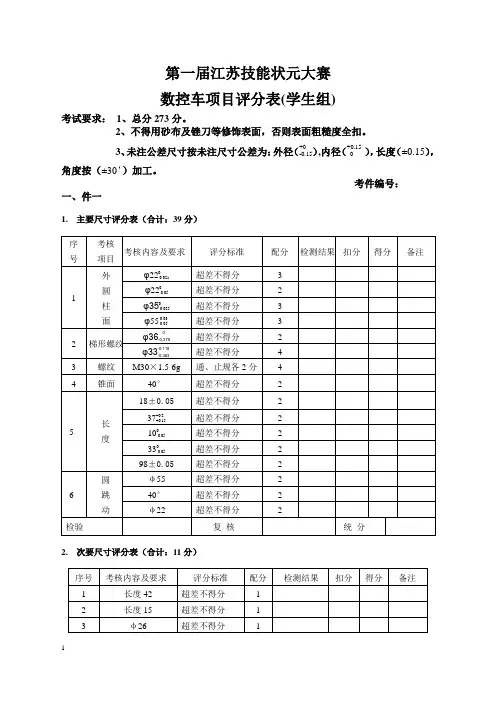

第一届江苏技能状元大赛
数控车项目评分表(学生组)
考试要求：1、总分273分。
2、不得用砂布及锉刀等修饰表面，否则表面粗糙度全扣。
），长度（±0.15），
3、未注公差尺寸按未注尺寸公差为：外径（+0 -0.15）,内径（+0.15
角度按（±30’）加工。
考件编号：
一、件一
1.主要尺寸评分表（合计：39分）
2.次要尺寸评分表（合计：11分）
3.表面粗糙度评分表（合计：11分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
4.特征评分表（合计：9分）
二、件二
5.主要尺寸评分表（合计：49分）
6.次要尺寸评分表（合计：6分）
7.表面粗糙度评分表（合计：14分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
8.特征评分表（合计：9分）
三、件三
9.主要尺寸评分表（合计：28分）
10.次要尺寸评分表（合计：5分）
11.表面粗糙度评分表（合计：10分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
12.特征评分表（合计：9分）
四、件四
13.主要尺寸评分表（合计：26分）
14.次要尺寸评分表（合计：4分）
15.表面粗糙度评分表（合计：8分）
评分标准：表面粗糙度降一级得一半分，降二级不得分
16.特征评分表（合计：7分）
五、装配
17.装配评分表（合计：28分）。
第六届江苏技能状元大赛工业机械项目样题（学生组）2022年3月说明1.本项目由三个模块组成，竞赛时间共计420分钟（7小时），参赛选手应根据赛程安排在规定时间内完成比赛任务。
2.参赛选手在整个竞赛期间必须穿工作服、安全鞋并佩戴防护眼镜（选手自备）。
3.参赛选手首先按要求在试卷上填写场次、工位号等信息，不要在试卷上乱写乱画。
4．参赛选手如果对试卷内容有疑问，应当先举手示意，等待裁判人员前来处理。
5．选手在竞赛过程中应遵守竞赛规则和安全操作规程；如有违反按照相关规定处理而被裁判暂停竞赛，暂停的时间不作补时依据。
6.选手在竞赛过程中上厕所、喝水等原因所占用的时间不作补时。
7.在竞赛过程中需要注意和处理制件的锋利边缘，以免受伤。
8.选手在得到竞赛结束的指令后，应立即停止操作。
9.选手在竞赛过程中违反操作规程导致损坏设备或人员伤害，扣除该模块总成绩1～10分；选手出现装配过程中导致零件或部件缺陷，一件扣除总分0.5-3分。
10.出现未尽事宜，由现场裁判投票决定。
模块一：机械传动装配与调试样题一、任务描述背景：某工业装备须重新构建一个机械传动系统，前期已完成部分工作，现要求你根据装配图要求及提供的参数对传动机构进行相应计算后，确定合适的装配工艺，选择正确的零部件，完成机构的布局安装，电机为顺时针旋转（面对电机轴）,对蜗轮蜗杆传动、直齿轮传动、锥齿轮传动、斜齿轮传动、链传动、带传动以及主轴转动等进行检测与调整并达到任务所要求的装配精度；对机构传动进行理论计算，并检测是否合格。
二、任务要求（一）装配图及要求1.如图1-2、图1-3所示为机械传动系统装配图2.螺栓的拧紧力矩如下表所示要求。
（二）装配前准备工作装配前准备工作主要是检查电源，检查零部件、工量具、材料等工作，具体要求如下：1.检查电源(电源插座处于分离状态，总开关处于关闭状态)，为装配工作做好准备；2.检查工量具，合理摆放为装配工作做好准备；3.检查零部件，对工作台及一些关键零件进行清理清洗。

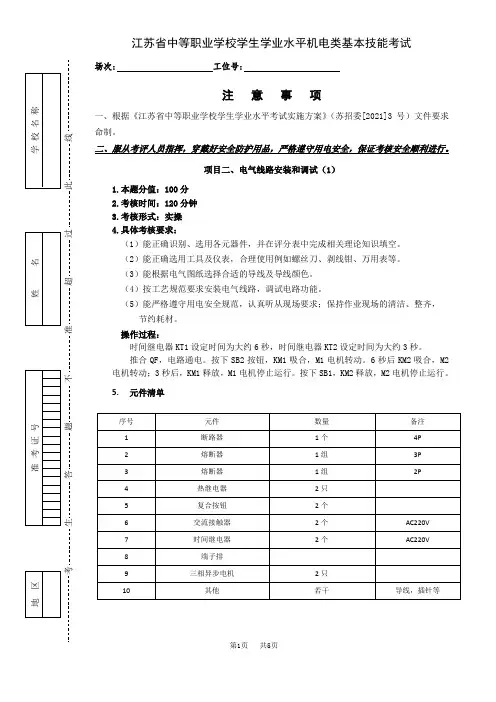

注 意 事 项一、根据《江苏省中等职业学校学生学业水平考试实施方案》（苏招委[2021]3号）文件要求命制。
二、服从考评人员指挥，穿戴好安全防护用品，严格遵守用电安全，保证考核安全顺利进行。
项目二、电气线路安装和调试（1）1.本题分值：100分2.考核时间：120分钟3.考核形式：实操4.具体考核要求：（1）能正确识别、选用各元器件，并在评分表中完成相关理论知识填空。
（2）能正确选用工具及仪表，合理使用例如螺丝刀、剥线钳、万用表等。
（3）能根据电气图纸选择合适的导线及导线颜色。
（4）按工艺规范要求安装电气线路，调试电路功能。
（5）能严格遵守用电安全规范，认真听从现场要求；保持作业现场的清洁、整齐，节约耗材。
操作过程：时间继电器KT1设定时间为大约6秒，时间继电器KT2设定时间为大约3秒。
推合QF ，电路通电。
按下SB2按钮，KM1吸合，M1电机转动。
6秒后KM2吸合，M2电机转动；3秒后，KM1释放，M1电机停止运行。
按下SB1，KM2释放，M2电机停止运行。
5. 元件清单考 生 答 题 不 准 超 过 此 线6.电气原理图7.位置图141234A B CDE FABCDEF考试内容考试项目设计审核共 页 第 页机电类学测电气线路安装与调试学测专家组学测专家组22黄色按钮绿色按钮红色按钮黄色指示灯绿色指示灯红色指示灯KM1KM2KM3KT1KT2SQ1SQ2QF1FU1FU2PLC变频器接线端子排F1F2YE GNRDSB1SB2SB3考 生 答 题 不 准 超 过 此 线。

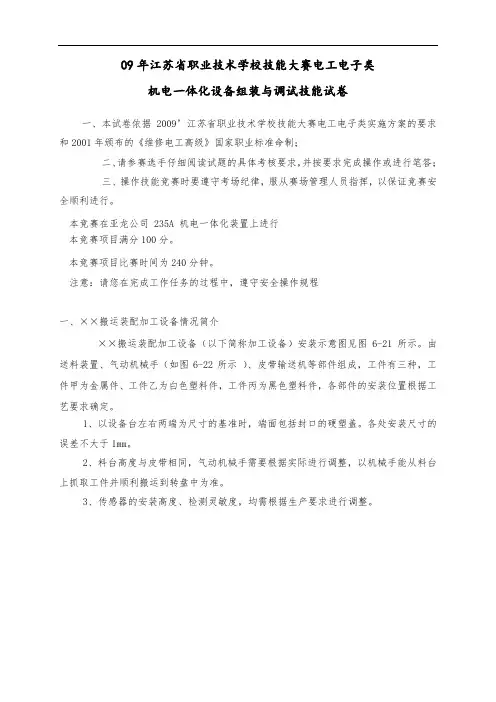

09年江苏省职业技术学校技能大赛电工电子类机电一体化设备组装与调试技能试卷一、本试卷依据2009’江苏省职业技术学校技能大赛电工电子类实施方案的要求和2001年颁布的《维修电工高级》国家职业标准命制；二、请参赛选手仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答；三、操作技能竞赛时要遵守考场纪律，服从赛场管理人员指挥，以保证竞赛安全顺利进行。
本竞赛在亚龙公司 235A 机电一体化装置上进行本竞赛项目满分100分。
本竞赛项目比赛时间为240分钟。
注意：请您在完成工作任务的过程中，遵守安全操作规程一、××搬运装配加工设备情况简介××搬运装配加工设备（以下简称加工设备）安装示意图见图6-21所示。
由送料装置、气动机械手（如图6-22所示）、皮带输送机等部件组成，工件有三种，工件甲为金属件、工件乙为白色塑料件，工件丙为黑色塑料件，各部件的安装位置根据工艺要求确定。
1、以设备台左右两端为尺寸的基准时，端面包括封口的硬塑盖。
各处安装尺寸的误差不大于1mm。
2、料台高度与皮带相同，气动机械手需要根据实际进行调整，以机械手能从料台上抓取工件并顺利搬运到转盘中为准。
3、传感器的安装高度、检测灵敏度，均需根据生产要求进行调整。
图6-21 ××加工设备安装示意图图6-22 机械手部件示意图加工设备中各元器件的作用如表6-8所示。
表6-8 元器件的作用序号元器件名称（或PLC地址）作用1 双控电磁阀1YV 机械手旋转气缸（左转）2 双控电磁阀2YV 机械手旋转气缸（右转）3 双控电磁阀3YV 机械手悬臂气缸（伸出）4 双控电磁阀4YV 机械手悬臂气缸（缩回）5 双控电磁阀5YV 机械手手臂气缸（下降）6 双控电磁阀6YV 机械手手臂气缸（上升）7 双控电磁阀7YV 机械手手指气缸（夹紧）8 双控电磁阀8YV 机械手手指气缸（放松）9 单控电磁阀9YV 单出杆气缸A10 单控电磁阀10YV 单出杆气缸B11 单控电磁阀11YV 单出杆气缸C12 警示灯(红色闪烁) 系统电源指示13 转换开关SA1（X0或I0.0）自检/运行选择14 转换开关SA2(X1或I0.1) 自动/单步选择15 按钮SB1 过载模拟开关16 状态指示灯HL3 报警指示以下开关及指示灯请在触摸屏上编制触摸屏说明：1、开关指示灯在触摸屏第一页显示，并在此页面上方显示“2009”江苏省职业技术学校电工电子类技能大赛”日期时间；2、第一页的右下角设置页面转换键“数据统计”，进入第二页；3、在第二页显示加工运行状态时，白色、黑色工件的个数，并在第二页右下角设置页面转换键“返回”，用以返回第一页。
第二届“江苏技能状元”大赛技术文件工具钳工一、竞赛内容工具钳工职工组竞赛内容参照现行《工具钳工国家职业标准》二级，学生组竞赛内容参照现行《工具钳工国家职业标准》三级,结合企业生产经营和教学实际情况制定，高级别涵盖低级别要求。
（一）理论知识竞赛1、试题范围以工具钳工专业知识为主，相关知识为辅。
涵盖职业道德、机械识图、公差配合与测量、常用金属材料及热处理、力学、液压及气动等专业基础理论知识;电工、安全文明生产与环境保护知识、法律、法规等相关专业理论知识;工具钳工的工艺准备与备料、零件的划线、加工、精整、测量、工艺装备的组装、工艺装备的检查与验证、工艺装备故障分析、排除、修理等专业知识.2、试题类型试题类型为判断题、单选题、多选题。
3、竞赛时间及方式理论竞赛时间为90 分钟，采用闭卷形式使用答题卡答题。
参赛选手自带答题用计算器、2B铅笔、橡皮、深色钢笔或水笔。
4、命题方式国家题库抽取与专家命题相结合。
提前30天左右公布一定数量的样题.正式比赛时，样题内容占70%左右,专家封闭命题占30％左右。
样题另行配送至各市大赛筹备委员会技术部.5、计分方法卷面满分为100分,得分乘以20%计入总成绩。
6、主要参考资料（1）《工具钳工国家职业标准》（2010修订)。
（2)《工具钳工》——高级职业技能培训鉴定教材,2007年9月第1版，中国劳动社会保障出版社。
(3)《工具钳工》-—职业技能培训鉴定教材（技师高级技师），2007年8月第1版，中国劳动社会保障出版社。
(二）操作技能竞赛操作技能竞赛以实际操作为主，设备、工量具的使用及安全文明生产在竞赛过程中进行考查。
1、试题范围通过制作、加工、安装调试钻夹具并使用该钻夹具加工一定数量产品，考核选手工具钳工基本操作水平、加工工艺水平，钻夹具安装调整水平，以及产品加工能力等。
2、竞赛时间操作技能竞赛时间为270分钟。
3、命题方式专家命题，提前30天左右公布样题（见附件三、四）.正式比赛前，由大赛组委会组织专家，在现有样题的基础上，在不增加工量具的条件下，对样题进行30％左右的封闭修改。
第三届“江苏技能状元”大赛焊工学生组操作技能评分标准本届焊工学生组操作技能竞赛项目为一套三个组合件的组对焊接，每一组合件的满分为100分，三个组合件总分为300分。
每一组合件的配分为：焊缝外观质量50分；射线检测50分。
参赛选手违反操作技能竞赛规则应扣分的，按规定从其操作技能总分中扣除。
一、焊缝外观质量评分标准1、焊缝外观质量评分具体按评分“表1～表3”执行。
2、有下列情况之一者，该道焊缝外观和射线检测均判为0分（不再作射线检测）：⑴焊接位置、焊接方法和焊接材料，其中任一项与技术文件要求不符；⑵违反赛场纪律，规定判为0分；⑶焊缝未完成；⑷焊缝表面出现气孔、夹渣、裂纹、未熔合、烧穿和焊瘤缺陷；⑸板对接仰位焊的盖面焊缝为多道焊。
3、焊缝表面低于母材表面深度＜0.5mm，外观质量评为0分，深度≥0.5mm时视为未完成。
4、对接焊缝的未焊透缺陷由射线检测评定，外观质量中不作评定。
第三届“江苏状元技能大赛”表1 板（δ=12mm）对接焊缝外观质量评分表(学生组)注：1.有下列情况之一者，该焊缝外观和射线检测均判为0分（不再作射线检测）：⑴焊接位置、焊接方法和焊接材料，其中任一项与技术文件要求不符。
⑵违反赛场纪律，规定判为0分。
⑶焊缝未完成；规定此焊缝为仰位焊时，盖面层为多道焊。
⑷焊缝表面出现气孔、夹渣、裂纹、未熔合、烧穿和焊瘤缺陷。
2．焊缝表面低于母材表面深度＜0.5mm，外观质量评为0分，深度≥0.5mm时视为未完成。
第三届“江苏状元技能大赛”表2 管（Φ42×5mm）对接焊缝外观质量评分表(学生组)注：1.有下列情况之一者，该焊缝外观和射线检测均判为0分（不再作射线检测）：⑴焊接位置、焊接方法和焊接材料，其中任一项与技术文件要求不符；⑵违反赛场纪律，规定判为0分；⑶焊缝未完成；⑷焊缝表面出现气孔、夹渣、裂纹、未熔合、烧穿和焊瘤缺陷；2．焊缝外表面低于母材表面深度＜0.5mm，外观质量评为0分，深度≥0.5mm时视为未完成。
2008’江苏省中等职业学校“亚龙杯”电工电子技术技能大赛机电一体化设备组装与调试技能试卷（学生组）A姓名: 准考证号:注意事项一、本试卷依据2007’江苏省中等职业学校“亚龙杯”电工电子技术技能大赛实施方案的要求和2001年颁布的《维修电工高级》国家职业标准命制；二、请参赛选手仔细阅读试题的具体考核要求，并按要求完成操作或进行笔答；三、操作技能竞赛时要遵守考场纪律，服从赛场管理人员指挥，以保证竞赛安全顺利进行。
1．试题：物料传送分检系统安装与调试2．工作过程要求系统启动后，传送带分拣系统检测到物料后，传送带开始运行，传送带由变频器控制的三相交流电机拖动，传送带上的分拣传感器则根据物料性质（金属和塑料），分别由PLC控制相应电磁阀使气缸动作，对物料进行分拣，将物料分别送到相应的出口溜槽。
上料检测：当上料处20S无物料时，先3S灯光闪烁报警（在此时间内有料自动解除），闪烁后无料则5S声音报警后停机。
3．技术要求：1）对于系统的启停控制要求有三种方式：启动：开始自动物料传送；停止：给出停止信号，系统要将本次传送带上的物料分拣过程做完才能停止；说明：“启动/停止”为一键起停，即第1次按时为启动，第2次按时为停止；急停：当发生紧急情况时系统断电立刻停止系统运行。
2）传送带分拣装置运行参数设置：正对设备从左到右第一个料库分出金属工件，第二个料库分出塑料工件。
电机可通过调节以３种速度稳定运行，对应各速的输出频率分别为5HZ、8HZ、18HZ，电机启动时加速时间为2S，停车时须准确停止，停止时间1S。
当传送带入口检测到工件后以第一速度运行，3S后以第二速度运行，6S后如果工件没被分拣出去则以第三速度运行，本次工件分拣完成后传送带再运行1S后停止，等待下一次工件来。
自行设计参数，实现功能要求。
3）电源要有指示信号，电气线路的设计要符合工艺要求，系统动作设计要符合工业现场应用需要和安全规范。
4．完成的工作任务1）按设备组装图组装物料传送分检系统设备；（图纸另附）2）按照已经给出的气动系统图连接物料传送分检系统的气路；（图纸另附）3）按物料传送分检系统的工作要求画出电气原理图并连接电路；4）根据物料传送分检系统的工作要求编写PLC控制程序和设置变频器参数；5）调试物料传送分检系统和控制程序，达到试题拟订的工作要求和技术要求。
第三届“江苏技能状元”大赛技术文件机电一体化项目一、竞赛内容机电一体化学生组竞赛内容参照现行《维修电工国家职业技能标准》（三级）、《可编程序系统设计师国家职业技能标准》（三级）为基础，结合企业生产和世界技能大赛相关项目技术要求制定，高级别涵盖低级别要求。
竞赛采取团队比赛方式，每支参赛队由2名参赛选手（设场上队长1名）组成，参赛队各选手协作完成规定的工作任务。
（一）内容及要求操作技能竞赛以现场实际操作的方式进行，竞赛内容包括机电一体化设备系统设计、安装和功能调试。
根据竞赛组委会提供的任务书及相关资料，参赛选手在规定的时间内完成下列工作任务：1. 机械组装：根据机械组装的工艺过程和技术要求，按照机械组装图，进行机械设备及其部件的组装。
2. 电气制图与安装：根据工作任务书要求绘制电气原理图，按照电气原理图及相关工艺流程和要求，进行电气控制线路连接。
3. 气动回路连接与调试：根据气动系统图选择气动元件，并按气动系统安装的工艺步骤和要求，进行气动回路安装与调试。
4. 传感器及其应用：根据工作任务书要求，应用设备中的开关量、模拟量传感器，如电感、电容、光电、光纤、温度、压力、超声波、旋转编码器、射频、视觉传感器等，实现系统功能要求。
5. 可编程控制器（PLC）及其应用：使用基本指令、步进指令和功能指令，按工作要求编写PLC控制程序，实现系统功能要求。
6. 触摸屏的应用：根据工作任务书要求，制作触摸屏页面中的部件和设置相关的参数；制作触摸屏的页面和实现页面之间的切换。
7. 变频器的应用：根据工作任务书要求，设置变频器的相关参数，实现系统功能要求。
8. 模拟量模块调试：根据工作任务书要求，应用模拟量模块，实现系统功能要求。
9. 系统调试：根据工作任务书要求，完成机械零部件、气动回路及电气控制系统的调试，实现系统功能要求。
（二）竞赛时间操作技能竞赛时间为240分钟。
（三）命题方式专家命题，提前30天左右公布样题。
淮安技能状元大电工项目样题项目背景淮安市作为中国电力工业的一个重要基地，需要大量的电工技术人才。
为了选拔和培养高素质的电工人才，淮安市电力公司决定举办一场技能竞赛，以评选出淮安技能状元大电工。
该竞赛将涉及各个方面的电工知识与技能，旨在提高电工技术水平，提升电力工业的发展。
项目目标本项目的目标是通过竞赛选拔出淮安技能状元大电工，为淮安市培养一支高素质的电工队伍，为电力工业的发展提供有力的支持。
同时，通过竞赛的形式，激发电工们的学习热情，提高他们的技能水平和专业素质，推动整个电力工业的技术进步。
项目内容本次竞赛将围绕以下几个方面的知识与技能展开：1. 电路分析与故障排除参赛选手需要具备对电路进行分析和故障排除的能力。
他们需要熟悉电路组成、电路定律和电路参数的计算方法，能够准确地找出电路中的故障点，并进行修复。
2. 电器设备安装与维修电工工作中常常需要进行电器设备的安装与维修。
参赛选手需要掌握电器设备的安装方法和维修技巧，能够独立完成电器设备的安装和维修工作。
他们需要了解各种电器设备的组成结构、工作原理和维修方法，能够快速准确地排查和修复设备故障。
3. 电力系统运行与管理对于电力工业而言，电力系统的运行与管理非常重要。
参赛选手需要了解电力系统的组成结构、运行原理和管理方法。
他们需要具备对电力系统进行运行监测和故障处理的能力，能够快速准确地应对各种电力系统的运行问题。
项目流程本项目的流程如下：1.报名阶段：参赛选手根据规定时间进行报名，提交个人简历和相关证书。
2.初赛阶段：参赛选手将进行一次笔试和一次实操考试，通过评分和排名选拔出进入决赛的选手。
3.决赛阶段：决赛将分为几个环节，包括电路分析与故障排除、电器设备安装与维修以及电力系统运行与管理。
决赛中，参赛选手将面对一系列的考题和实操任务，通过评分和排名决出淮安技能状元大电工。
项目评判标准参赛选手的评判标准如下：1.知识水平：参赛选手需要掌握电工所需的基础知识，包括电路分析、电器设备安装和维修，以及电力系统运行与管理等方面的知识。
第三届江苏省状元大赛模具设计与制造项目理论试题库一、判定题（200题）1．( √ )比例是指图样中的线性尺寸与其实物相应要素的线性尺寸之比。
2．( × )锥度是指一直线（或平面）相关于另一直线（或平面）的倾斜程度。
3．( × )国家制图标准规定，可见轮廓线用虚线绘制。
4．( √ )当圆的直径过小时，能够用实线来代替点画线。
5．( √ )国家制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。
6．( √ )当两形体邻接表面相切时，由于相切是滑腻过渡，因此切线的投影不画。
7．( √ )外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。
8．( × )在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，若是间隙较小，也能够画一条线。
9．( √ )在零件图中，必需画出主视图，其他视图能够依照需要选择。
10.( × )要紧尺寸要直接注出，非要紧尺寸可按工艺或是形体注出。
11.( √ )假设几何公差框格中基准代号的字母注为A-B，那么表示此几何公差有两个基准。
12.( × )和圆度公差一样，圆柱度公差的被测要素也能够是圆柱面或圆锥面。
13.( √ )从间隙配合的稳固性或过盈配合的连接强度考虑，表面粗糙度值越小越好。
14.( √ )标注圆度公差时指引线箭头明显与尺寸线错开，而且箭头的方向应与回转面的轴线垂直。
15.( √ )优先采纳基孔制的缘故主若是孔比轴难加工。
16.( × )由加工形成的在零件上实际存在的要素即为被测要素。
17.( × )几何公差带的形状与被测要素的几何特点有关，只要被测要素的几何特点相同，那么几何公差带的形状必然相同。
18.( × )某一零件的实际（组成）要素正好等于其公称尺寸，那么该尺寸必然合格。
19.( √ )合格尺寸的实际误差必然在两极限误差（即上极限误差与下极限误差）之间。
