《机械制图》课程试题库〔中专〕第一章制图根本知识与技能一、填空题1、机械制图当中根本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采纳粗实线，尺寸线，尺寸界线采纳细实线线，轴线，中心线采纳细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采纳两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、以下符号中表示强制国家标准的是〔 C 〕。

2、不可见轮廓线采纳〔 B 〕来绘制。

3、以下比例当中表示放大比例的是〔 B 〕A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加〔 C 〕A．R B．ΦΦ4、以下比例当中表示缩小比例的是〔 C 〕A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是〔 A 〕6、以下尺寸正确标注的图形是( C )7、以下缩写词中表示均布的意思的是〔 C 〕8、角度尺寸在标注时，文字一律〔 A 〕书写9、标题栏一般位于图纸的〔 A 〕三、推断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采纳1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

( √ )6、丁字尺与三角板随意配合，便可画出65度的倾斜线。

( × )7、国家制图标准规定，可见的轮廓线用虚线绘制。

大学制图考试题目和答案****一、选择题（每题2分，共20分）1. 制图的基本任务是什么？A. 表达设计意图B. 记录制造过程C. 展示产品外观D. 指导生产实践答案：A2. 以下哪个不是机械制图中常用的视图？A. 主视图B. 左视图C. 俯视图D. 透视图答案：D3. 线型中，粗实线通常用于表示什么？A. 可见轮廓线B. 轴线C. 尺寸线D. 虚线答案：A4. 在制图中，尺寸标注的起点通常使用哪种符号？A. 箭头B. 圆点C. 斜线D. 直角符号答案：B5. 以下哪个单位不是国际单位制中的长度单位？A. 米B. 厘米C. 毫米D. 英寸答案：D6. 制图中，螺纹的标注通常不包括以下哪项信息？A. 螺距B. 直径C. 材料D. 螺纹类型答案：C7. 在装配图中，零件之间的配合关系通常通过什么来表示？A. 尺寸线B. 配合标记C. 虚线D. 箭头答案：B8. 制图中，局部放大图的标注方法是什么？A. 使用双点划线B. 使用箭头指向放大区域C. 使用圆圈标注放大比例D. 使用方框标注放大比例答案：D9. 以下哪个不是制图中的几何公差？A. 平行度B. 垂直度C. 粗糙度D. 同轴度答案：C10. 制图中，焊接符号通常用于表示什么？A. 焊接方法B. 焊接材料C. 焊接位置D. 所有以上答案：D二、填空题（每题2分，共20分）1. 制图中，______线用于表示物体的中心线或对称线。

答案：细点划线2. 在机械制图中，______线用于表示物体的不可见轮廓。

答案：虚线3. 制图中，______线用于表示物体的轴线。

答案：细实线4. 制图中，______线用于表示物体的断裂边界。

答案：双点划线5. 制图中，______线用于表示物体的剖面区域。

答案：粗实线6. 在装配图中，______用于表示零件之间的相对位置和装配关系。

答案：配合标记7. 制图中，______用于表示物体的表面粗糙度。

答案：粗糙度符号8. 制图中，______用于表示物体的尺寸限制。

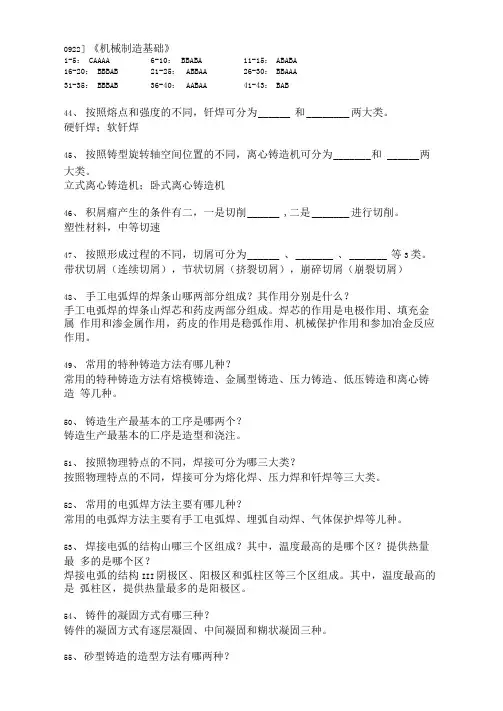

0922］《机械制造基础》1-5： CAAAA 6-10：BBABA 11-15： ABABA16-20： BBBAB 21-25：ABBAA 26-30： BBAAA31-35： BBBAB 36-40：AABAA 41-43： BAB44、按照熔点和强度的不同，钎焊可分为______ 和________ 两大类。

硬钎焊；软钎焊45、按照铸型旋转轴空间位置的不同，离心铸造机可分为_______ 和 ______ 两大类。

立式离心铸造机；卧式离心铸造机46、积屑瘤产生的条件有二，一是切削______ ,二是_______ 进行切削。

塑性材料，中等切速47、按照形成过程的不同，切屑可分为______ 、_______ 、_______ 等3类。

带状切屑（连续切屑），节状切屑（挤裂切屑），崩碎切屑（崩裂切屑）48、手工电弧焊的焊条山哪两部分组成？其作用分别是什么？手工电弧焊的焊条山焊芯和药皮两部分组成。

焊芯的作用是电极作用、填充金属作用和渗金属作用，药皮的作用是稳弧作用、机械保护作用和参加冶金反应作用。

49、常用的特种铸造方法有哪儿种？常用的特种铸造方法有熔模铸造、金属型铸造、压力铸造、低压铸造和离心铸造等几种。

50、铸造生产最基本的工序是哪两个？铸造生产最基本的匸序是造型和浇注。

51、按照物理特点的不同，焊接可分为哪三大类？按照物理特点的不同，焊接可分为熔化焊、压力焊和钎焊等三大类。

52、常用的电弧焊方法主要有哪儿种？常用的电弧焊方法主要有手工电弧焊、埋弧自动焊、气体保护焊等儿种。

53、焊接电弧的结构山哪三个区组成？其中，温度最高的是哪个区？提供热量最多的是哪个区？焊接电弧的结构III阴极区、阳极区和弧柱区等三个区组成。

其中，温度最高的是弧柱区，提供热量最多的是阳极区。

54、铸件的凝固方式有哪三种？铸件的凝固方式有逐层凝固、中间凝固和糊状凝固三种。

55、砂型铸造的造型方法有哪两种？•砂型铸造的造型方法有手工造型和机器造型两种。

机械制图习题及答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、收缩性C、统一性D、特殊性正确答案：B2.将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、全剖视图B、局部放大图C、半剖视图D、局部视图正确答案：B3.绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、中间、连接、已知B、中间、已知、连接C、连接、已知、中间D、已知、中间、连接正确答案：D4.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、缩小画法B、简化画法C、省略画法D、放大画法正确答案：B5.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、六C、三D、四正确答案：C6.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、半剖D、阶梯剖正确答案：B7.看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、细实线B、波浪线C、粗实线D、点画线正确答案：A8.图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A9.三投影面体系中的三个投影面互相（）A、倾斜B、交叉C、平行D、垂直正确答案：D10.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、垂直于oy轴B、倾斜于三个投影轴C、垂直于oz轴D、垂直于ox轴正确答案：D11.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、半剖视图C、全剖视图D、局部放大图正确答案：A12.将视图放大或缩小时最适宜的工具为( )。

A、分度器B、比例分规C、点圆规D、直角规正确答案：B13.主、左视图之间的投影关系为：（）。

A、高平齐B、长对正C、以上都不对D、宽相等正确答案：A14.俯、左视图之间的投影关系为：（）。

机械制图测试题（附答案）一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。

A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C3.椭圆画法最常用的为( )。

A、二圆心近似法B、同心圆法C、三圆心近似法D、四圆心近似法正确答案：D4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、4B、2.5C、2D、3正确答案：C5.将机件的某一部分向基本投影面投射所得的视图称为（）。

A、剖视图B、局部视图C、向视图D、斜视图正确答案：B6.机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C7.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：D8.在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、外螺纹B、标准螺纹C、内螺纹D、表面螺纹正确答案：A9.主、俯视图之间的投影关系为：（）。

A、长对正B、高平齐C、宽相等D、以上都不对正确答案：A10.正投影的基本特性主要有真实性、积聚性、（）。

A、特殊性B、普遍性C、统一性D、收缩性正确答案：D11.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、长度C、高度D、宽度正确答案：D12.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。

A、放大画法B、缩小画法C、省略画法D、简化画法正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。

A、两点B、一点C、四点D、三点正确答案：A14.确定平面图形的尺寸位置的几何元素称为（）。

A、定形尺寸B、尺寸基准C、定位尺寸D、基本尺寸正确答案：B15.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。

B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。

C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。

二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。

（）2.直线的投影可以由直线两端点的同面投影的连线来确定。

（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。

（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。

（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。

2017-2018学年度第二学期期末考试机械制图 试卷班 姓名 成绩一、选择题：请将正确答案的序号填在题后的括号内。

（26分）1、物体的可见轮廓线用（ ）绘制。

A. 粗实线 B ．细虚线 C ．细实线 D 粗虚线2、 标注尺寸时，应尽可能使用符号和缩写词。

其符号“＿＿＿＿＿”表示均布。

A 、EQSB 、GB/TC 、HTD 、C3、标注球的直径尺寸时应在尺寸数字前面加注符号（ ）。

A 、Φ B 、R C 、S Φ D 、SR4、当直线或平面垂直于投影面时，其投影具有（ ）性质。

A ．收缩性 B ．真实性 C ．积聚性5、投射线与投影面垂直的平行投影法叫（ ）。

A ．中心投影法B ． 正投影法C ． 斜投影法6、三视图中，把产生于H 面的投影称作_____________。

A 、俯视图B 、后视图C 、左视图D 、主视图7、已知空间一点A （7、9、10），则该点到H 面的距离为______________。

A 、7 B 、9 C 、 10 D 、不确定8、尺寸标注中，尺寸的种类不包括_______________。

A 、定形尺寸B 、定位尺寸C 、总尺寸D 、局部尺寸9、下列不属于回转体的是_______________。

A 、棱柱B 、圆锥C 、圆柱D 、圆环 10、在下列四种说法中，选择一种正确的答案。

（ ）A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。

B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。

C. AB是正平线，BC是侧平线，CD是铅垂线。

D. AB是水平线，BC是一般位置直线，CD是正平线。

11、在下列四种说法中，选择一种正确的答案。

（）A) AB是水平线，BC是一般位置直线，CD是正平线。

B) AB是正垂线，BC是正平线，CD是侧垂线。

C) AB是侧平线，BC是一般位置直线，CD是水平线。

D）AB是正平线，BC是侧平线，CD是铅垂线。

12、当平面平行于投影面时，其投影具有（）性质。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

机械制图试题A 答案

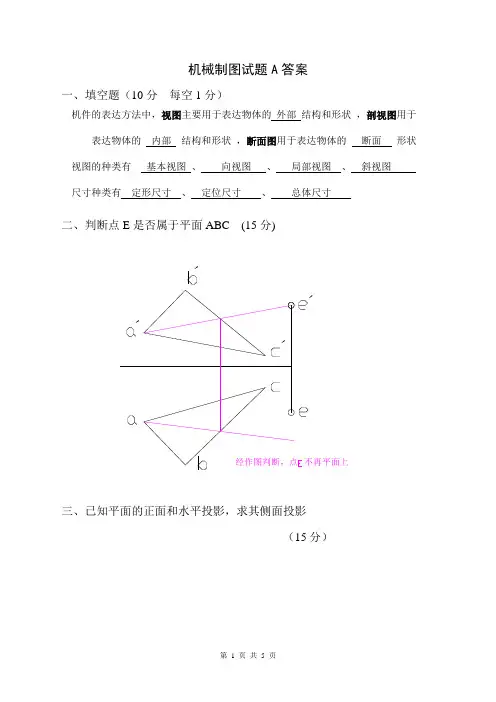

一、填空题（10分 每空1分）
机件的表达方法中，视图主要用于表达物体的 外部 结构和形状 ，剖视图用于
表达物体的 内部 结构和形状 ，断面图用于表达物体的 断面 形状
视图的种类有 基本视图 、 向视图 、 局部视图 、 斜视图
尺寸种类有 定形尺寸 、 定位尺寸 、 总体尺寸
二、判断点E 是否属于平面ABC (15分
) ˊ
ˊ
ˊˊ
经作图判断，点不再平面上
三、已知平面的正面和水平投影，求其侧面投影
（15分）
（品红色线为答案）
四、读懂三视图，完整标注尺寸，并画出齐正等轴侧图（20分）
1、标出尺寸（从图中量取并取整）
2、画出其正等轴侧图
五、读懂视图，并在给定位置将主视图改为半剖视图（20分）
六、根据主、俯视图，想象组合体形状，补画左视图（20分）。

最新国家开放大学电大《机械制图》机考网考题库及答案100%通过考试说明：2017年秋期电大把《机械制图》纳入到机考（网考）平台进行上机考试，针对这个平台，本人汇总了该科所有的题，形成一个完整的题库，并且以后会不断更新，对考生的复习、作业和考试起着非常重要的作用，会给您节省大量的时间。

做考题时，利用本文档中的查找工具（CTRL+F），把考题中的关键字输到查找工具的查找内容框内，就可迅速查找到该题答案。

本文库还有其他机考网核及教学考一体化答案，敬请查看。

一、单项选择题1．根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图 1（1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5） P、Q平面的水平投影应标记为（ B ）。

B. p、q（6） P、Q平面的侧面投影应标记为（ C ）。

C. p”、q”（7）直线AB在三个投影面上的投影均不反映实长，因此称之为（ A ）A.一般位置直线或倾斜线（8）直线CD在侧面投影面上的投影有积聚性，因此称之为（ B ）B. 侧垂线（9）平面P在（ B ）面上的投影反映实形，因此称之为水平面。

B. 水平投影（10）平面Q的水平投影具有积聚性，因此称之为（ A ）A. 铅垂面2. 根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图1 （1）AB、CD直线的正面投影应标记为（ A ）。

A. a’b’、c’d’（2）AB、CD直线的水平投影应标记为（ B ）。

B. ab、cd（3）AB、CD直线的侧面投影应标记为（ C ）。

C. a”b”、c”d”（4） P、Q平面的正面投影应标记为（ A ）。

A. p’、q’（5.） P、Q平面的水平投影应标记为（ B ）。

2017年春季期17级《机械制图》职业渗透考试试卷
命题教师：
班学号：姓名：_________
一、填空题（每空3分，30分）
1.线性尺寸数字一般应注写在尺寸线的或。

2.图样中的尺寸，以为单位时，不需要标注计量单位的符号或名称。

3.在标注角度尺寸时，数字应方向书写。

4.尺寸标注中的符号：R 表示，Φ表示，SΦ表示，
C表示。

5.在图纸上必须用线画出图框，尺寸线和尺寸界线用线画出。

二、单项选择题：（每空2分，12分）
1.机械制图当中基本图幅不包括（）。

A A2
B A3
C A4
D 8K
2.不可见轮廓线采用（）来绘制。

A 粗实线
B 细虚线
C 细实线
D 粗虚线
3.下列比例当中表示缩小比例的是（）
A 1：1
B 2：1
C 1：2
4.下列符号中表示强制国家标准的是（）。

A GB/T
B GB/Z
C GB
D YB
5.标题栏一般位于图纸的（）。

A 右下角
B 左下角
C 右上角
D 左上角
6.下列尺寸正确标注的图形是( )。

A B C D
三、改错题。

（18分）
四、用任意方法做一个边长为20的正六边形，保留作图痕迹。

（20分）
五、用已知半径作圆弧连接，保留作图痕迹。

（20分）。
